火箭硬件用多安装位异形连接支座结构

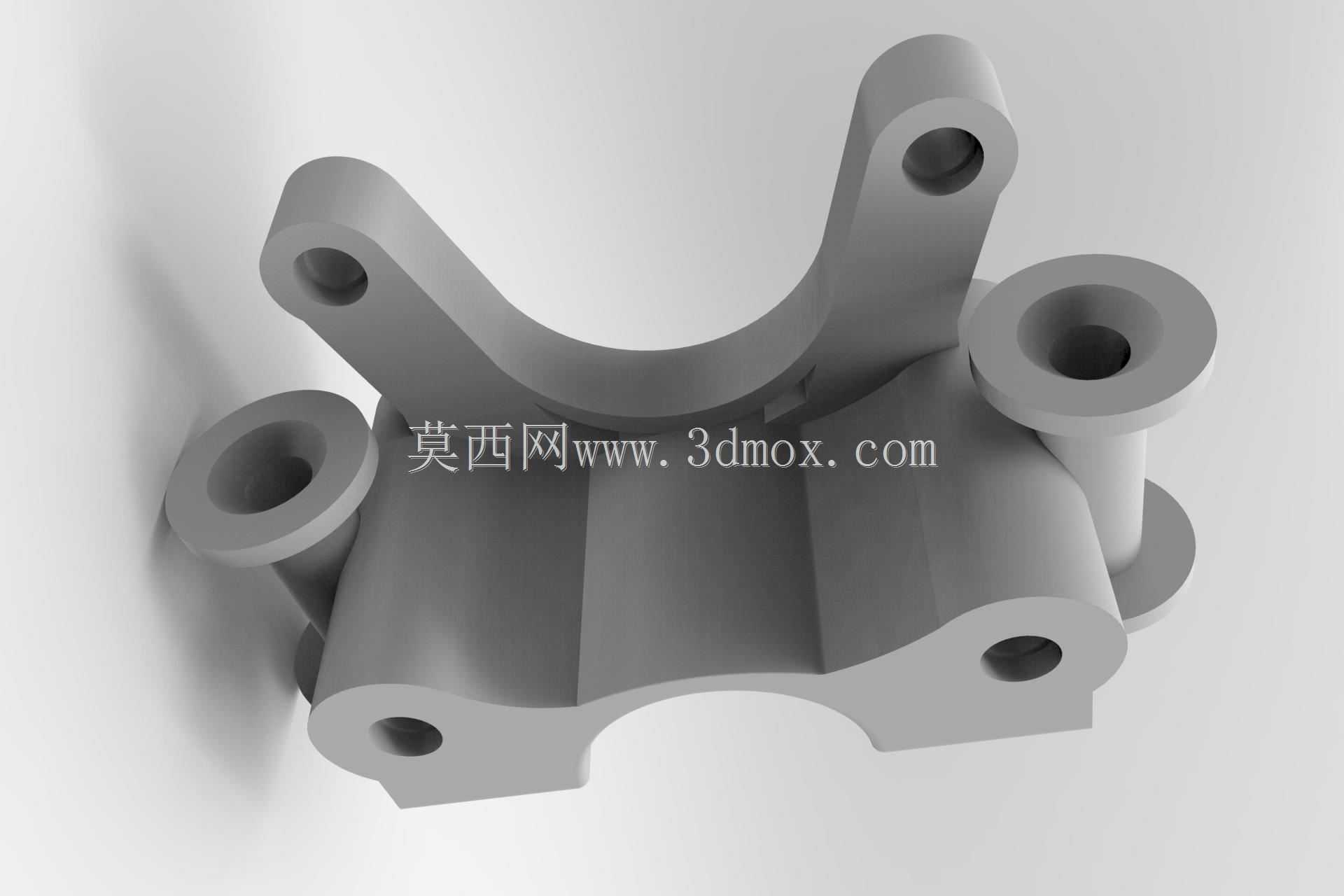

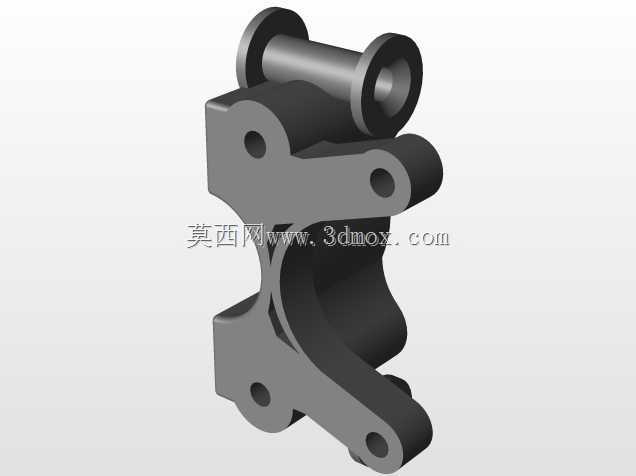

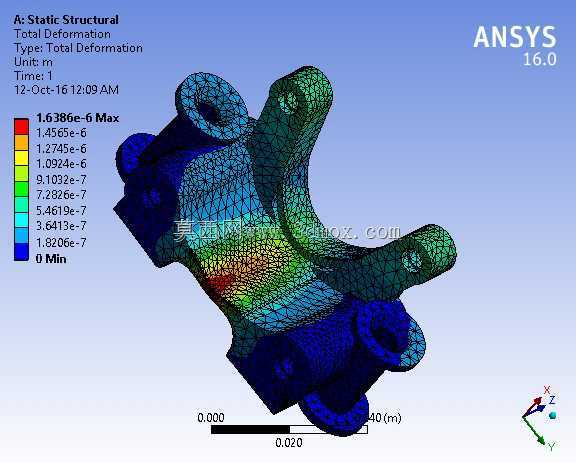

该异形连接支座属于航天火箭系统的配套承载连接件，主要应用于箭体内部管路、辅助仪器模块与主承力梁之间的衔接固定场景，在火箭起飞阶段的大过载冲击、飞行过程中的持续振动以及级间分离瞬间的瞬时载荷工况下，承担分散应力、保持连接部件相对位置精度的作用。从结构设计逻辑来看，支座整体采用半环抱式主体构型，下半部分的内凹圆弧面可与对应直径的圆形管路或柱形舱段外壁完全贴合，避免安装后出现局部应力集中的问题，上半部分延伸出的多组带孔支耳分别对应不同方向的对接部件，每个支耳的通孔同轴度、孔位相对位置公差均按照航天级连接精度要求设定，可保证对接螺栓穿装时无卡滞，安装后连接副无附加装配应力。不同支耳的厚度根据对应方向的载荷大小做了差异化设计，承受主冲击载荷方向的支耳做了局部加厚并在根部设置了圆弧过渡结构，减少应力集中系数，非主承载方向的支耳在保证结构强度的前提下做了局部去料处理，尽可能降低零件自身重量，适配航天产品对减重的严苛要求。安装边界方面，支座的半环抱主体内径与对接柱体的外径公差控制在小间隙配合范围内，各支耳安装孔的中心距偏差不超过0.02mm，可保证对接后相邻部件的位置度满足系统装配要求，零件整体外轮廓无突出锐边，所有棱边均做了倒钝处理，避免安装过程中划伤操作人员或相邻管线的防护层。从实际使用角度出发，该支座的多安装位集成设计替代了传统方案中多个独立支架拼接的连接形式，减少了整体连接节点数量，既降低了装配复杂度，也减少了多个连接点带来的累计误差，同时整体一体成型的结构相比拼接结构拥有更高的固有频率，可更好地适配火箭飞行过程中的振动环境，避免出现共振失效的风险。在建模过程中，所有安装孔的位置、圆弧面的曲率、支耳的过渡角度均严格按照实际装配需求设定，可直接用于后续的结构仿真验证、装配干涉检查以及加工工艺编制，为航天配套连接件的设计迭代提供准确的三维数模支撑。
