紧凑型轻质火箭配套安装支架结构

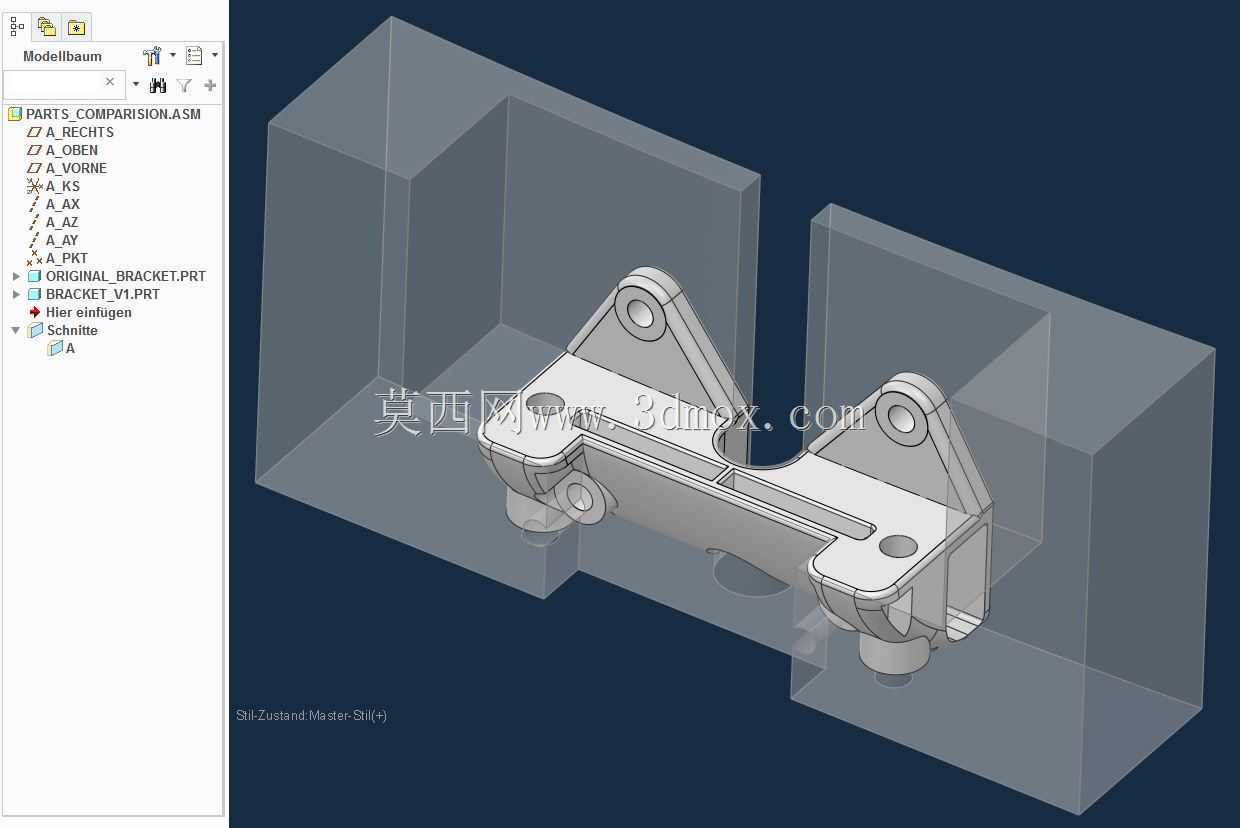

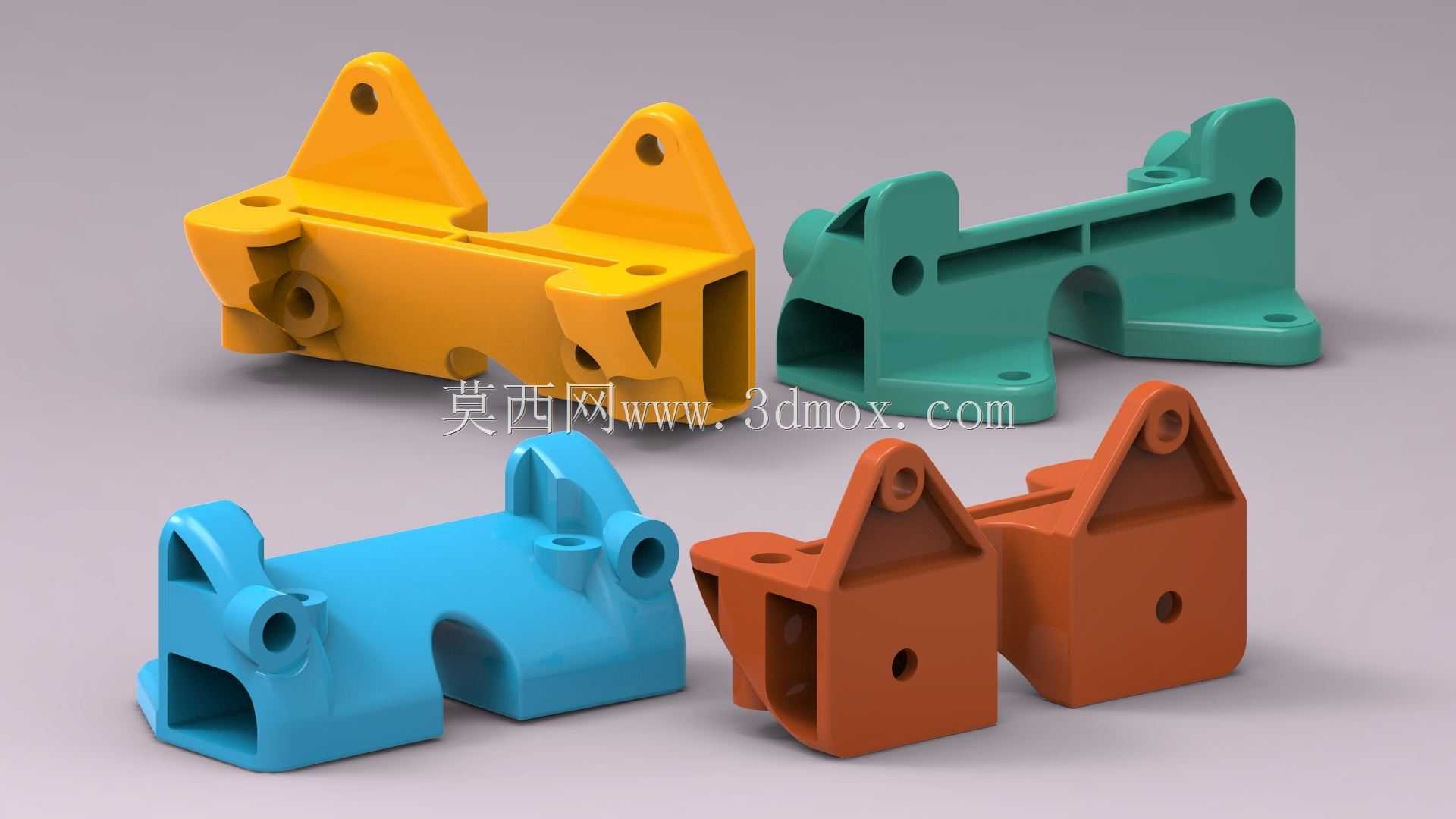

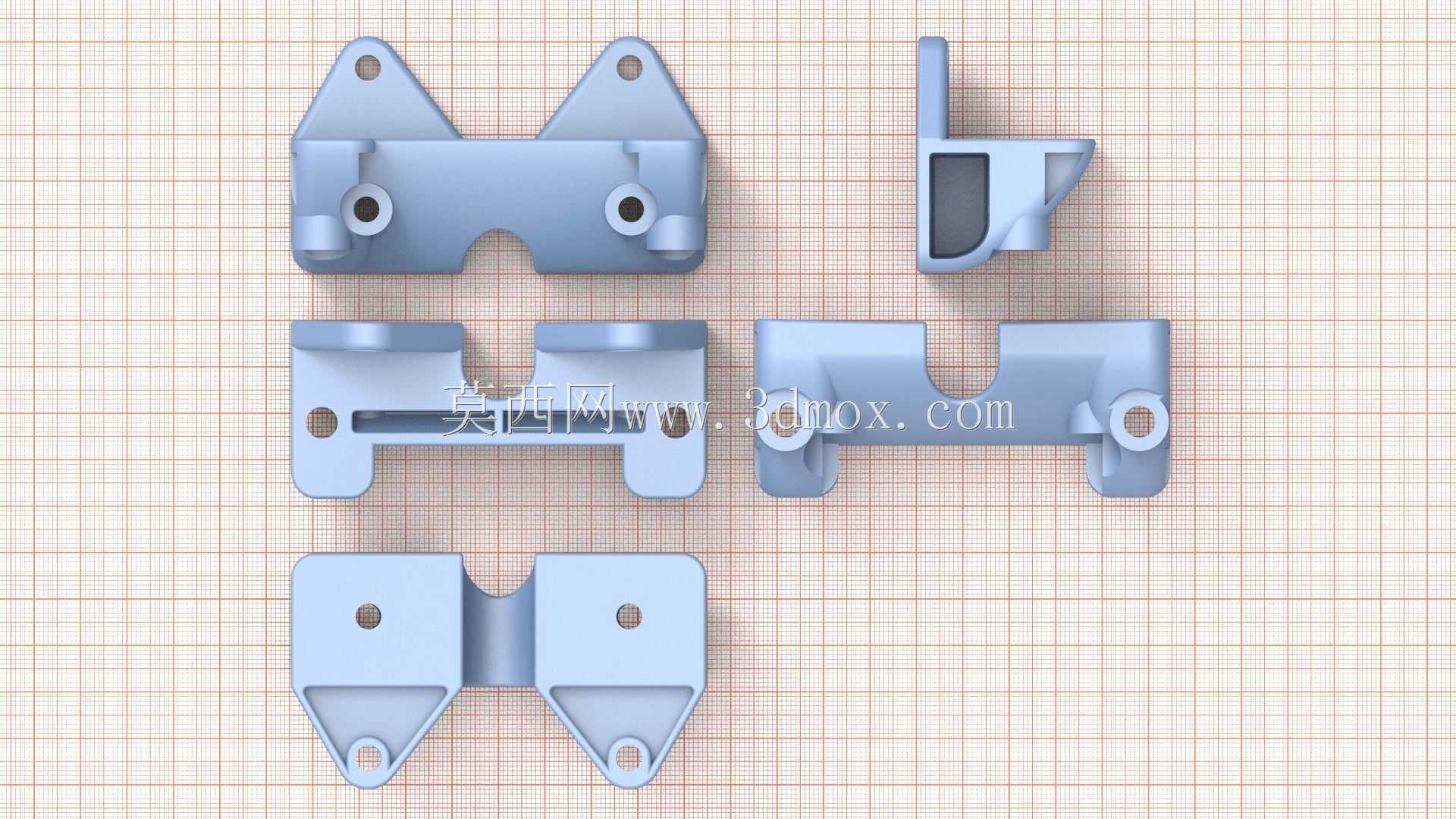

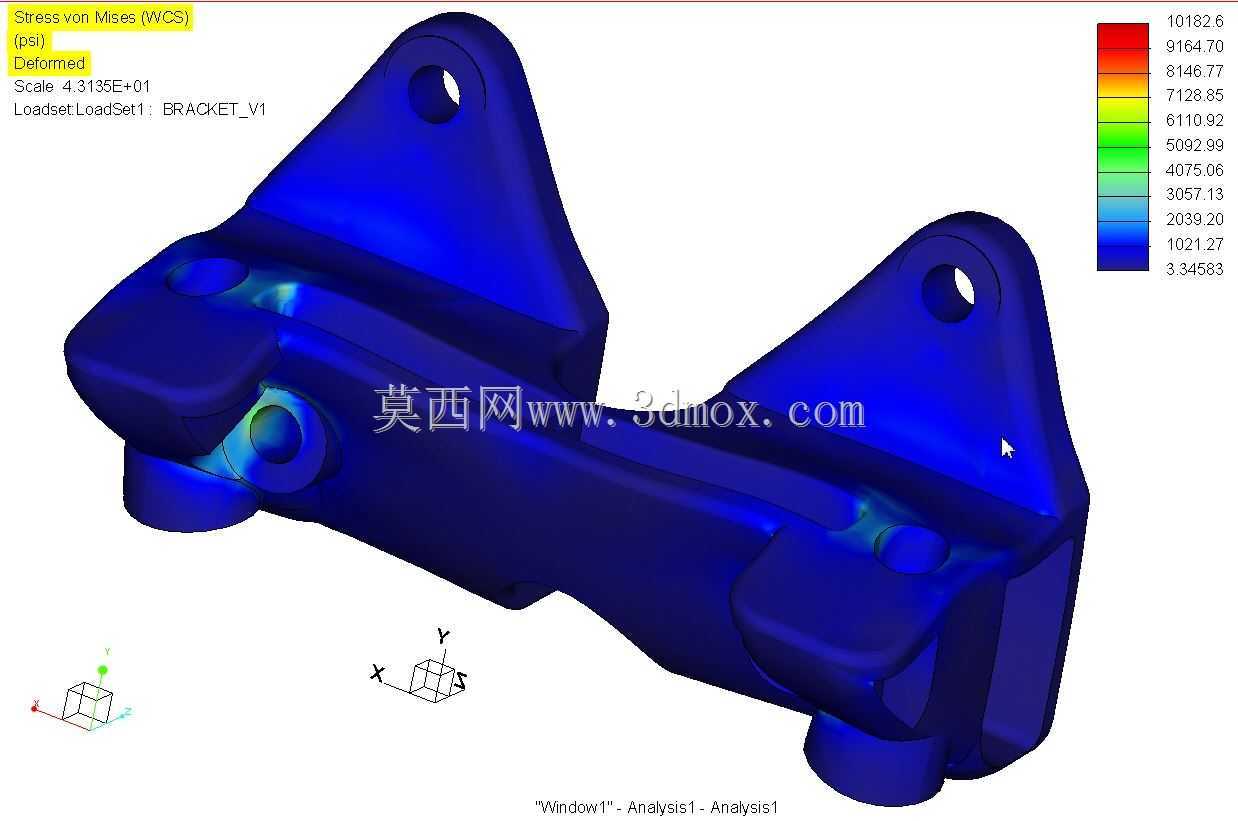

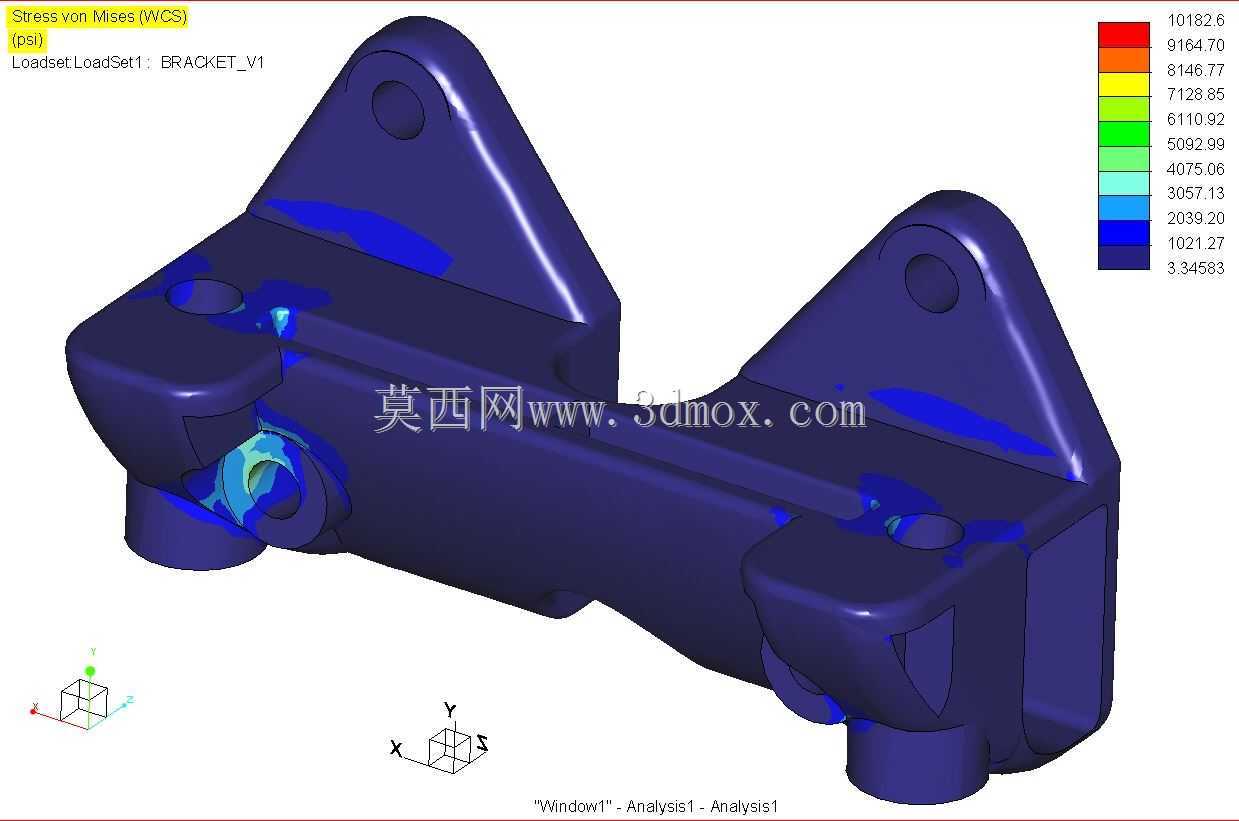

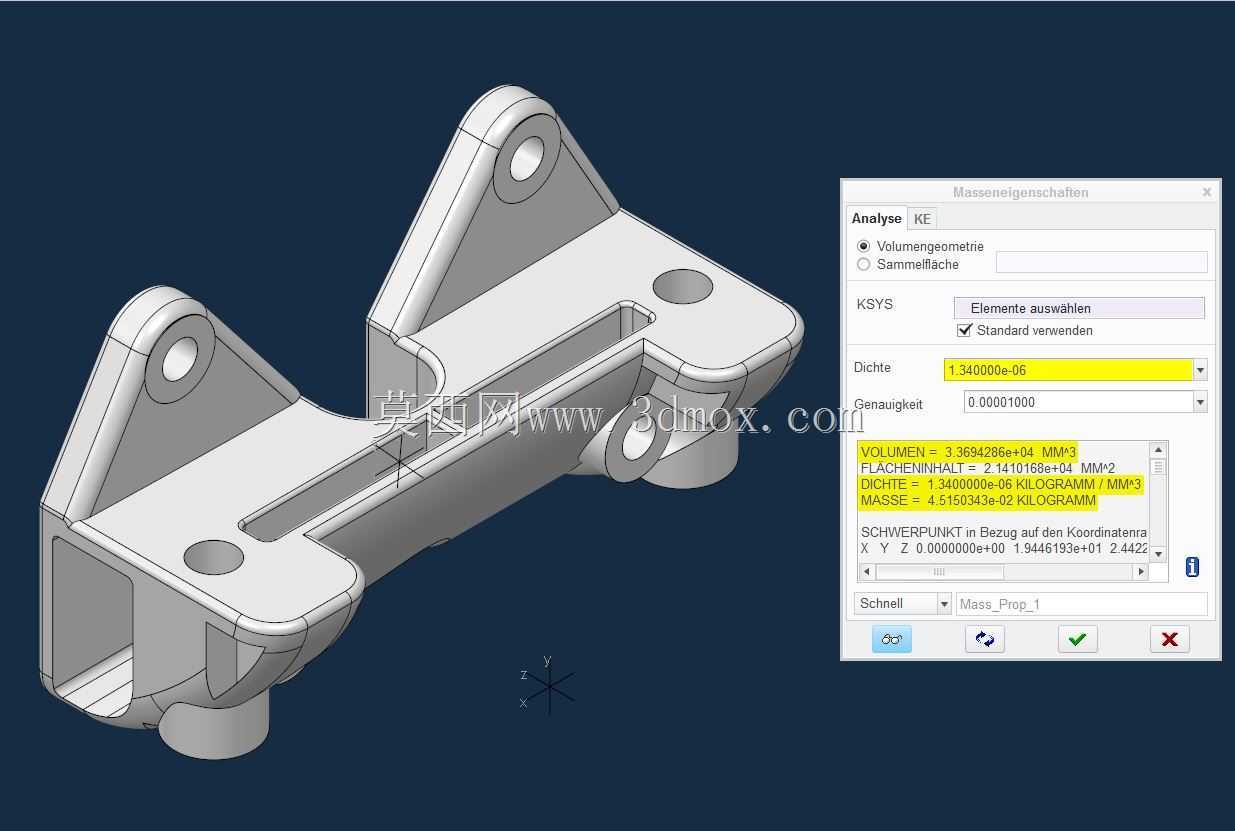

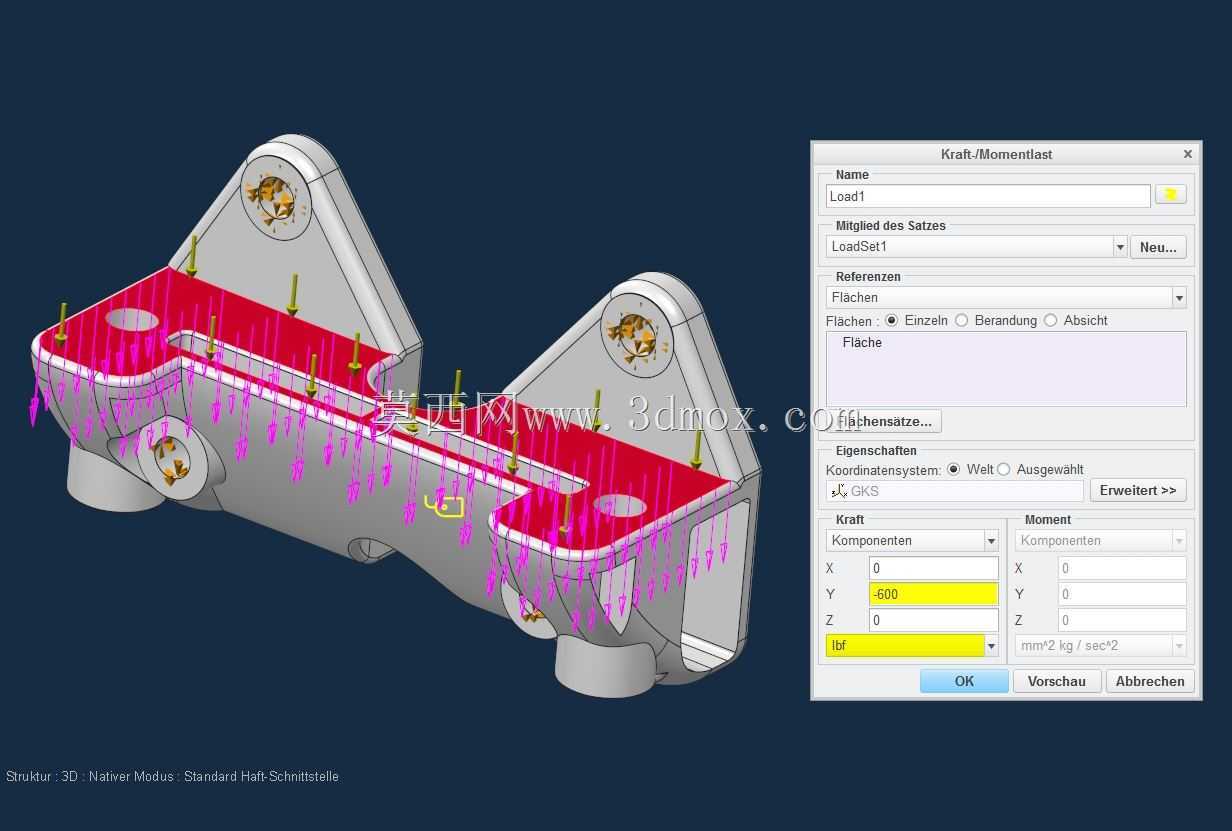

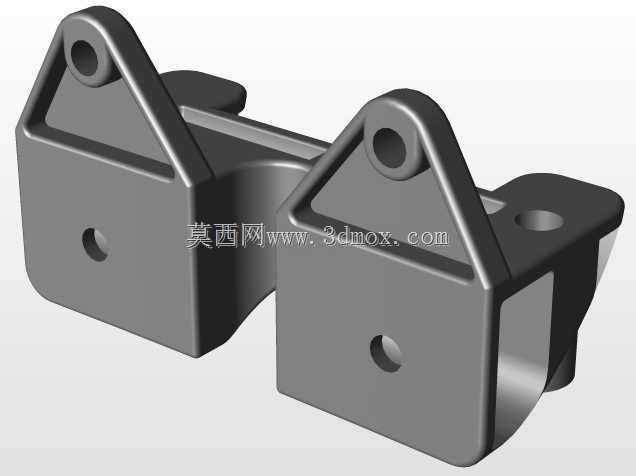

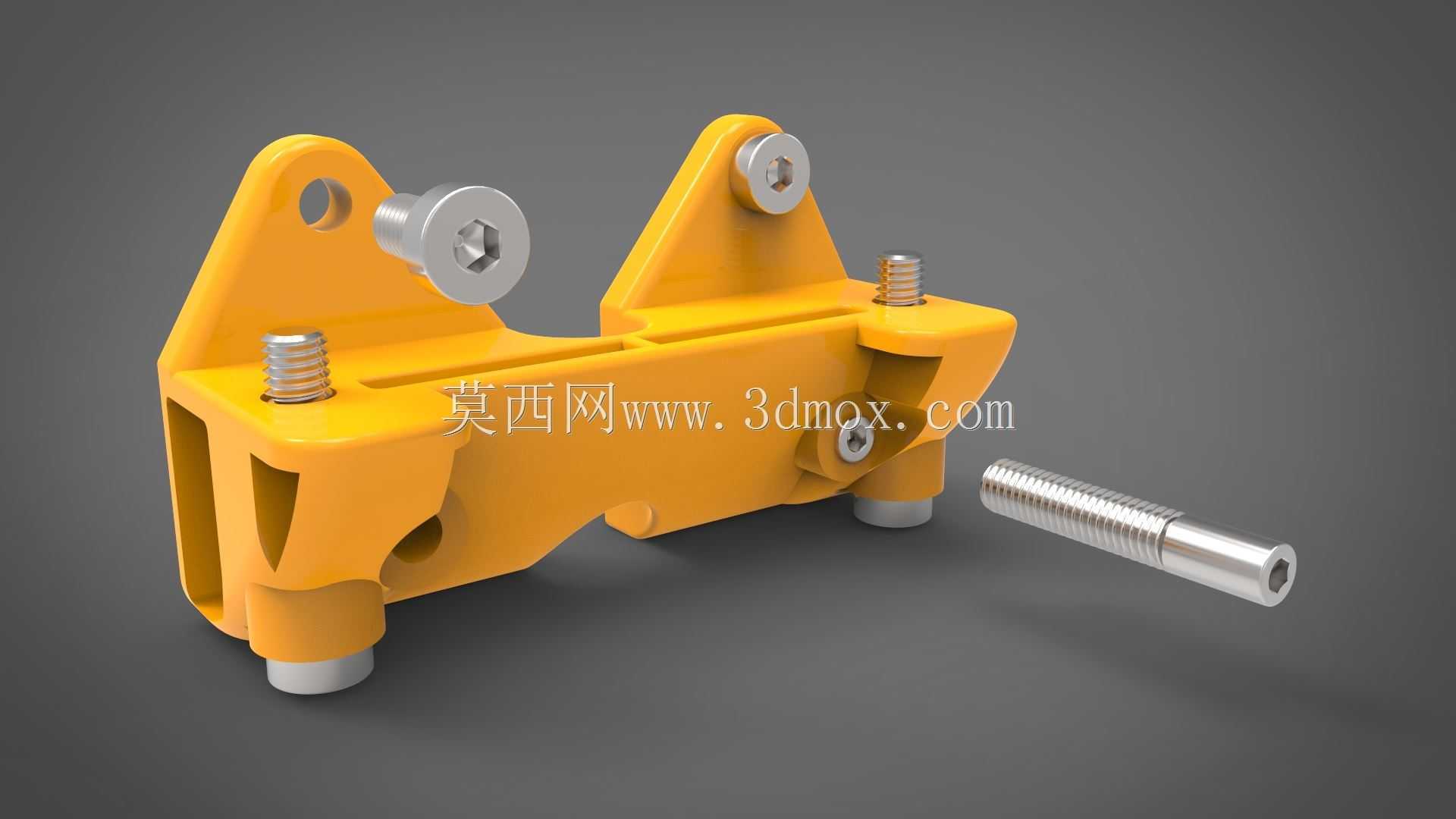

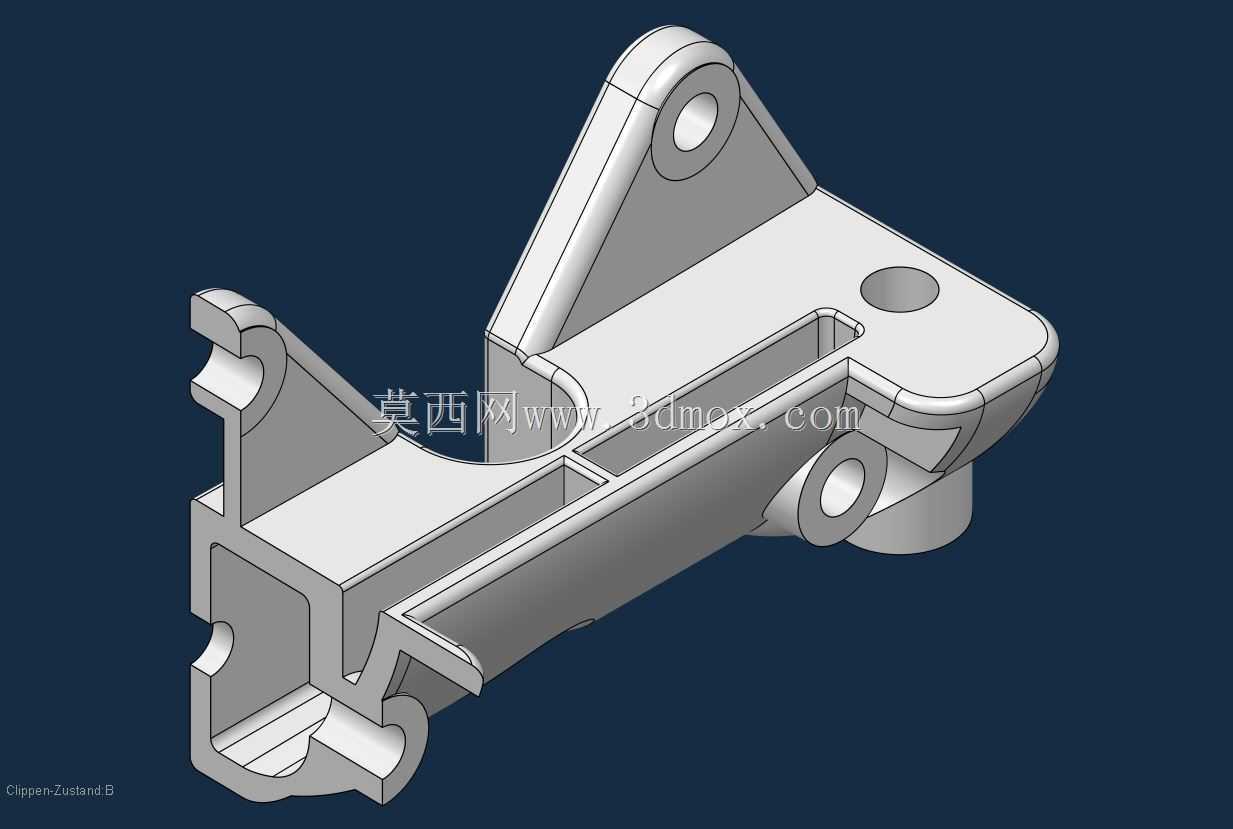

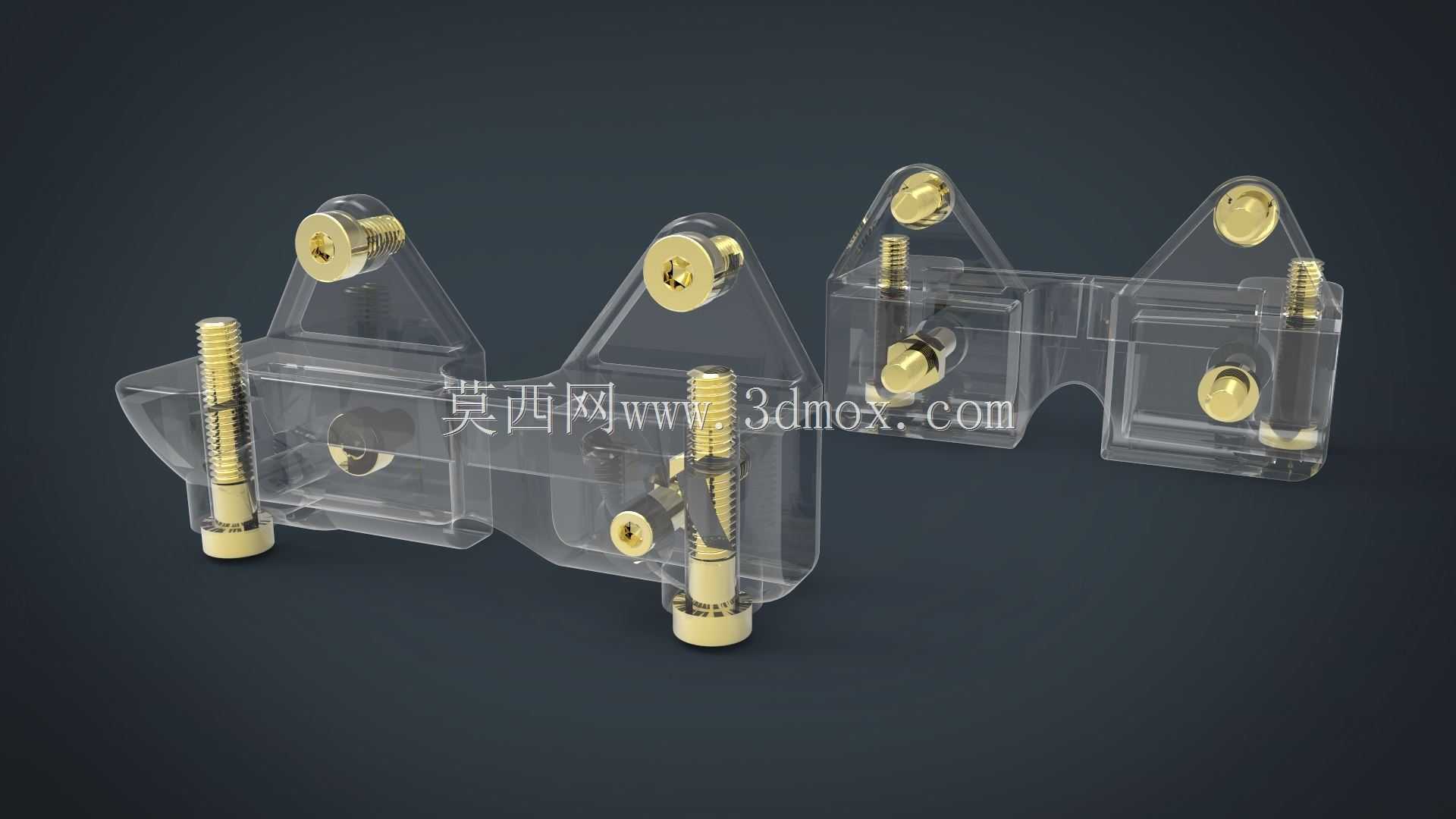

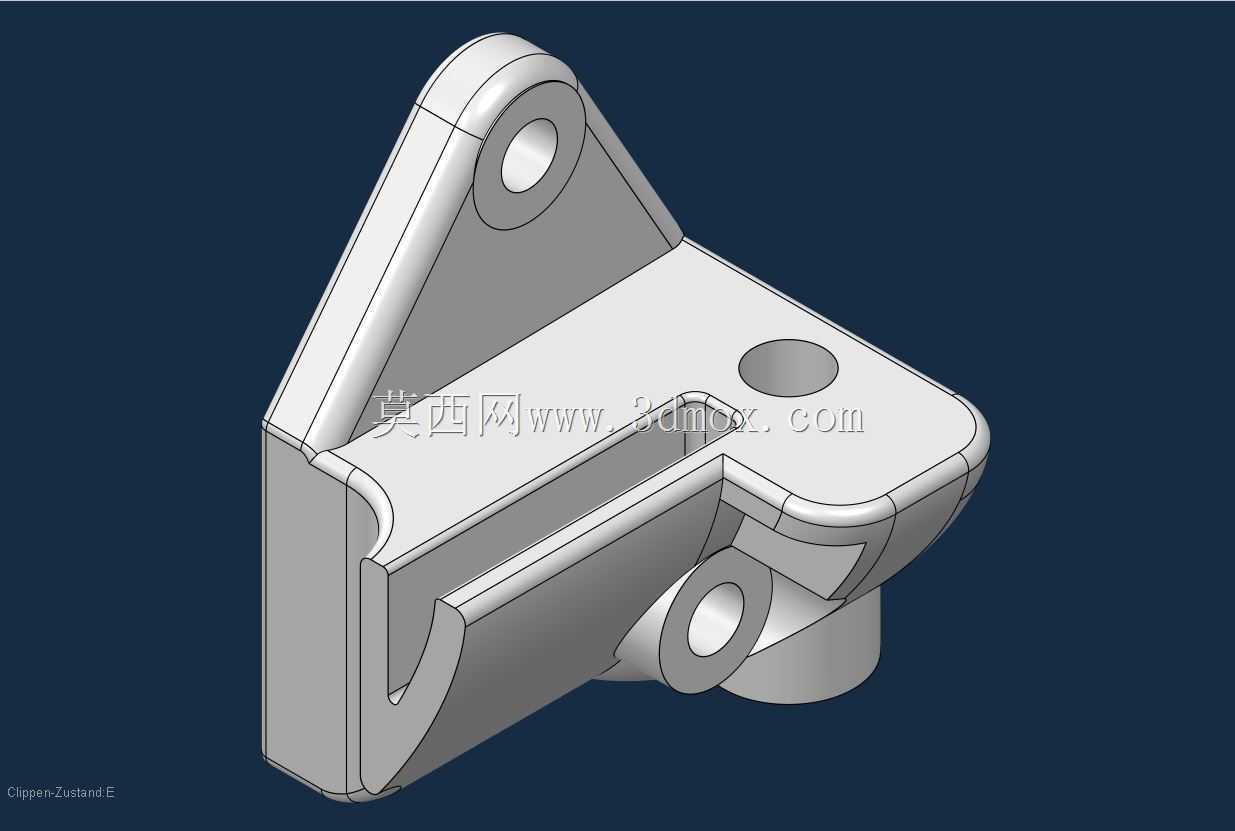

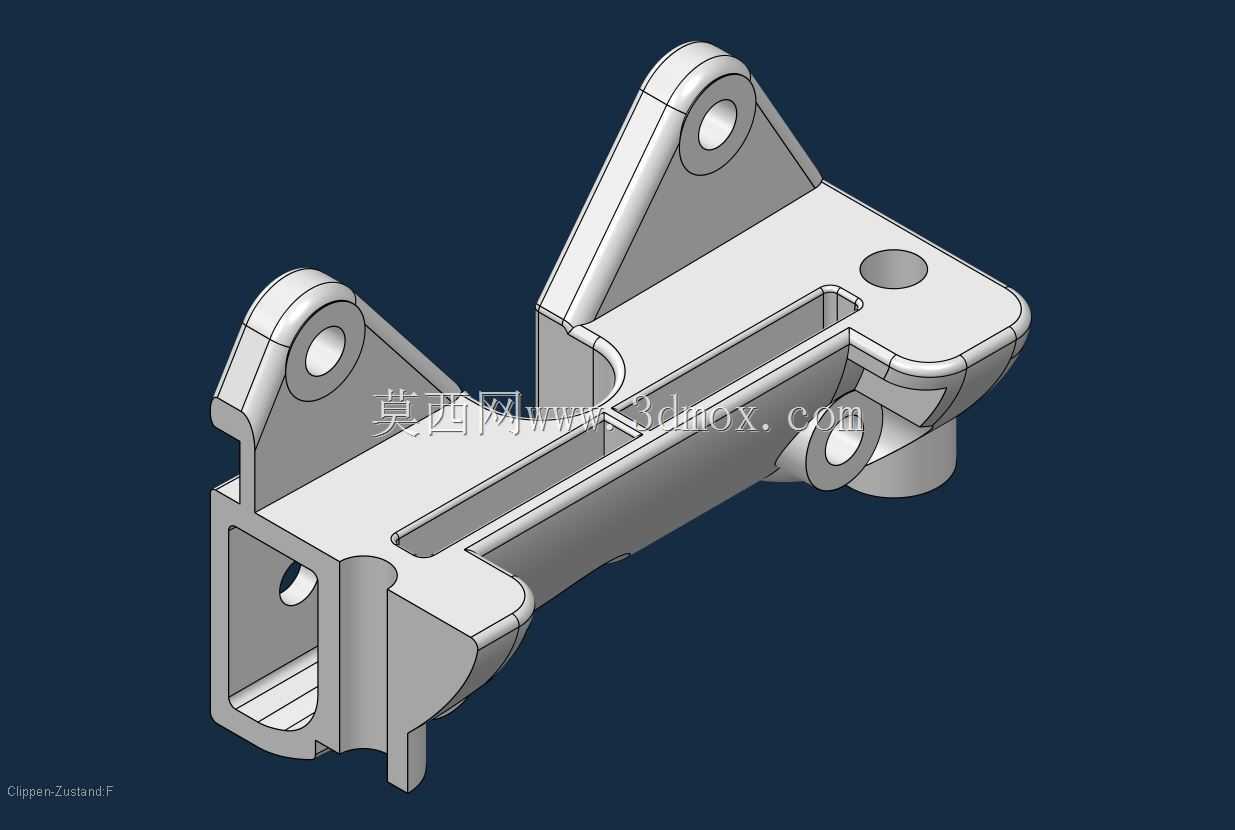

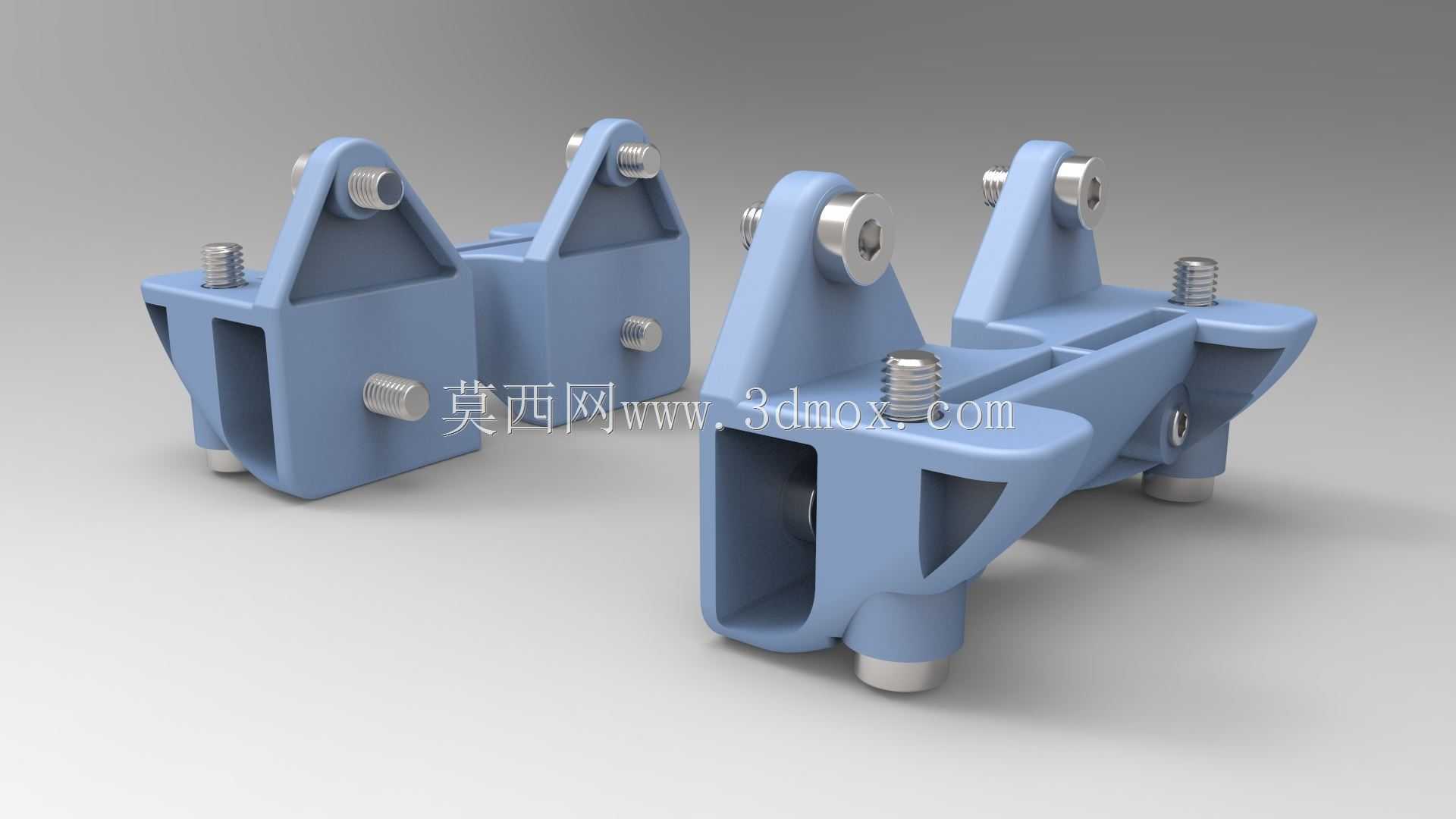

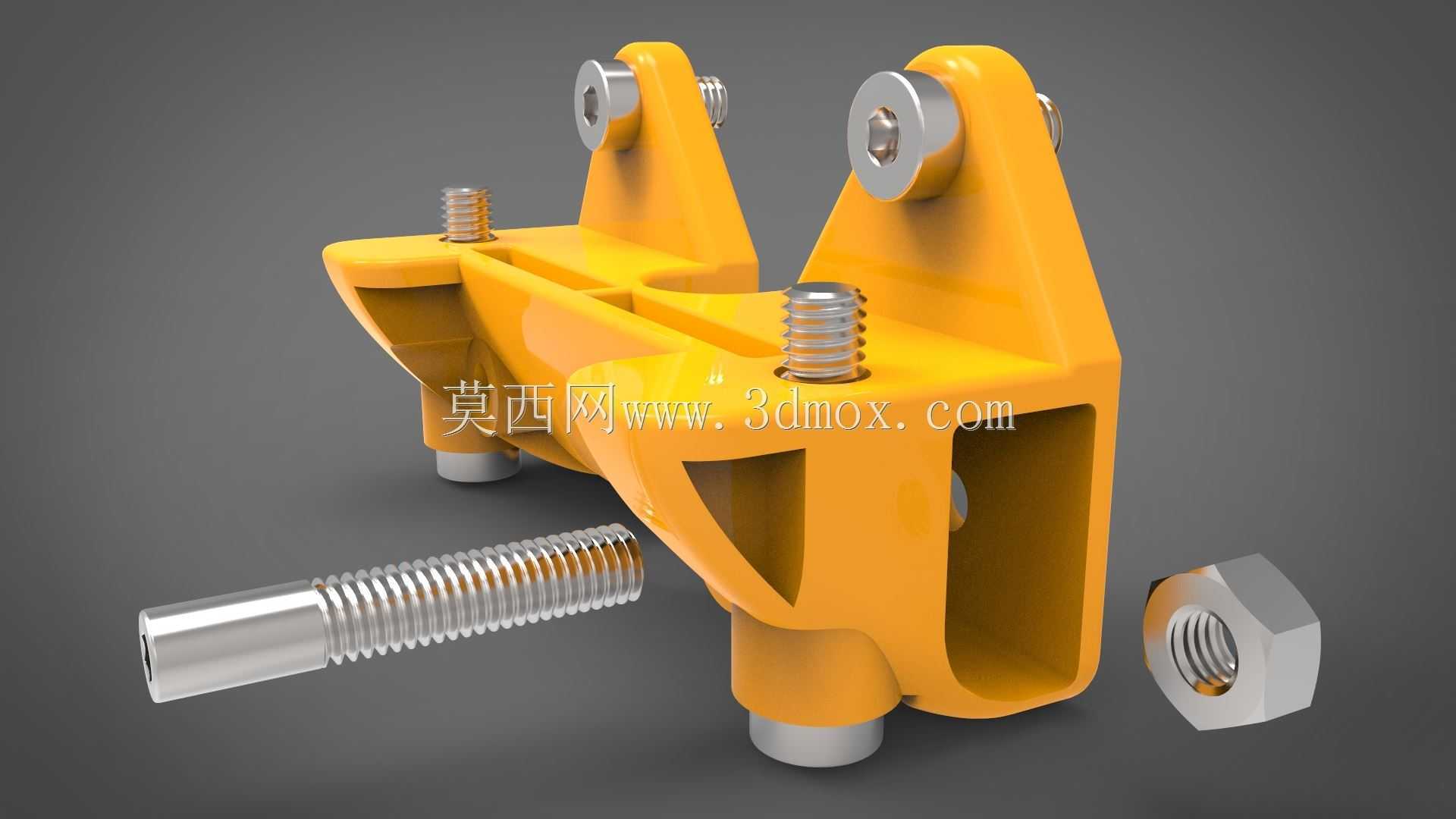

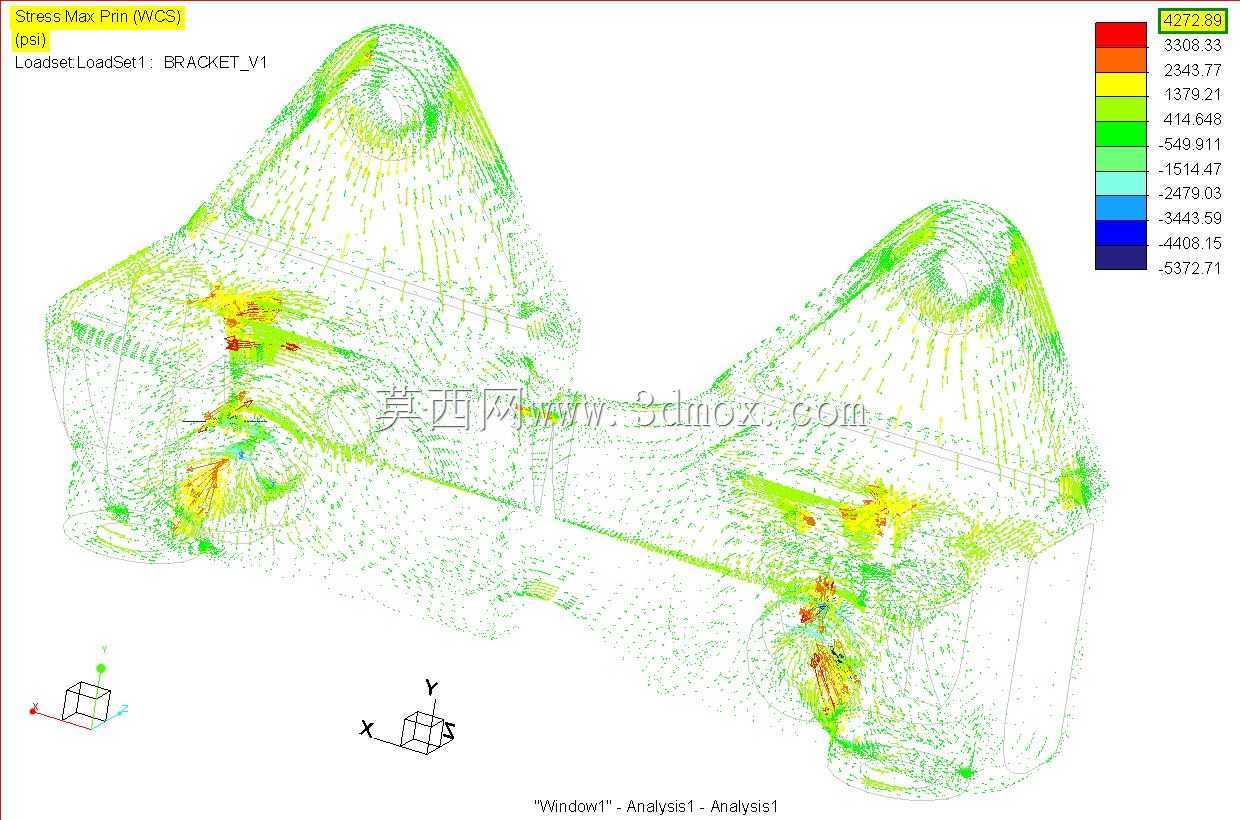

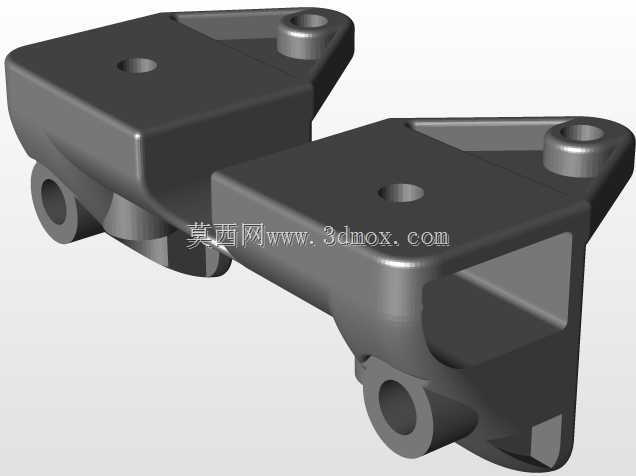

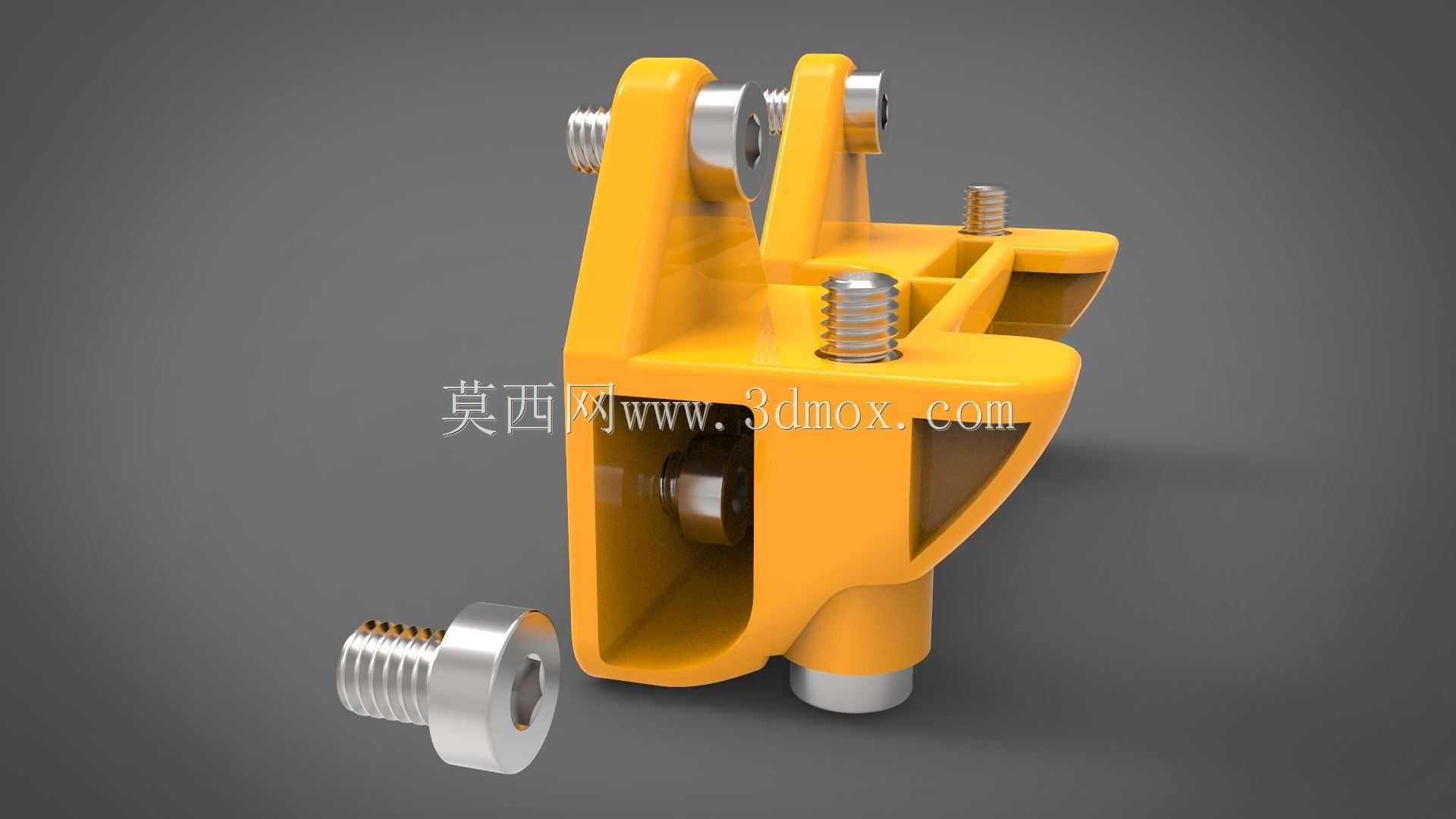

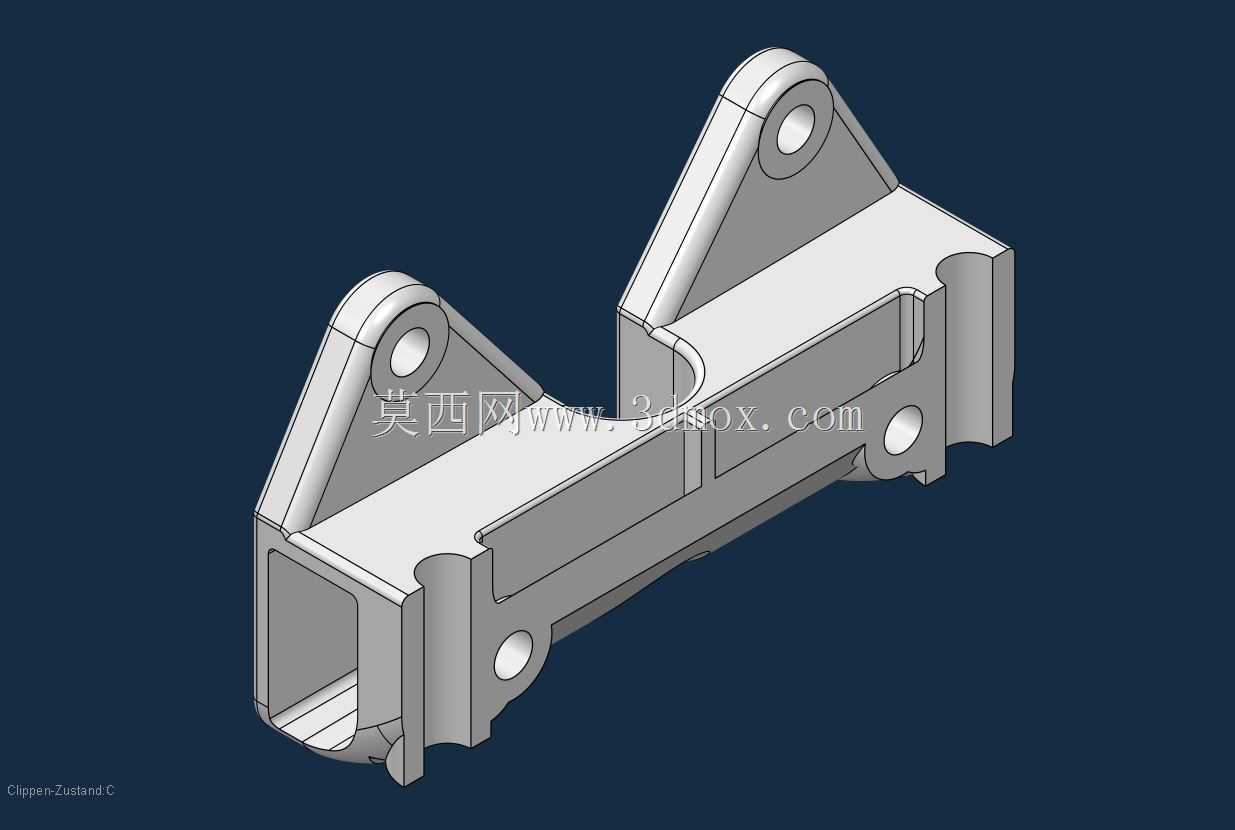

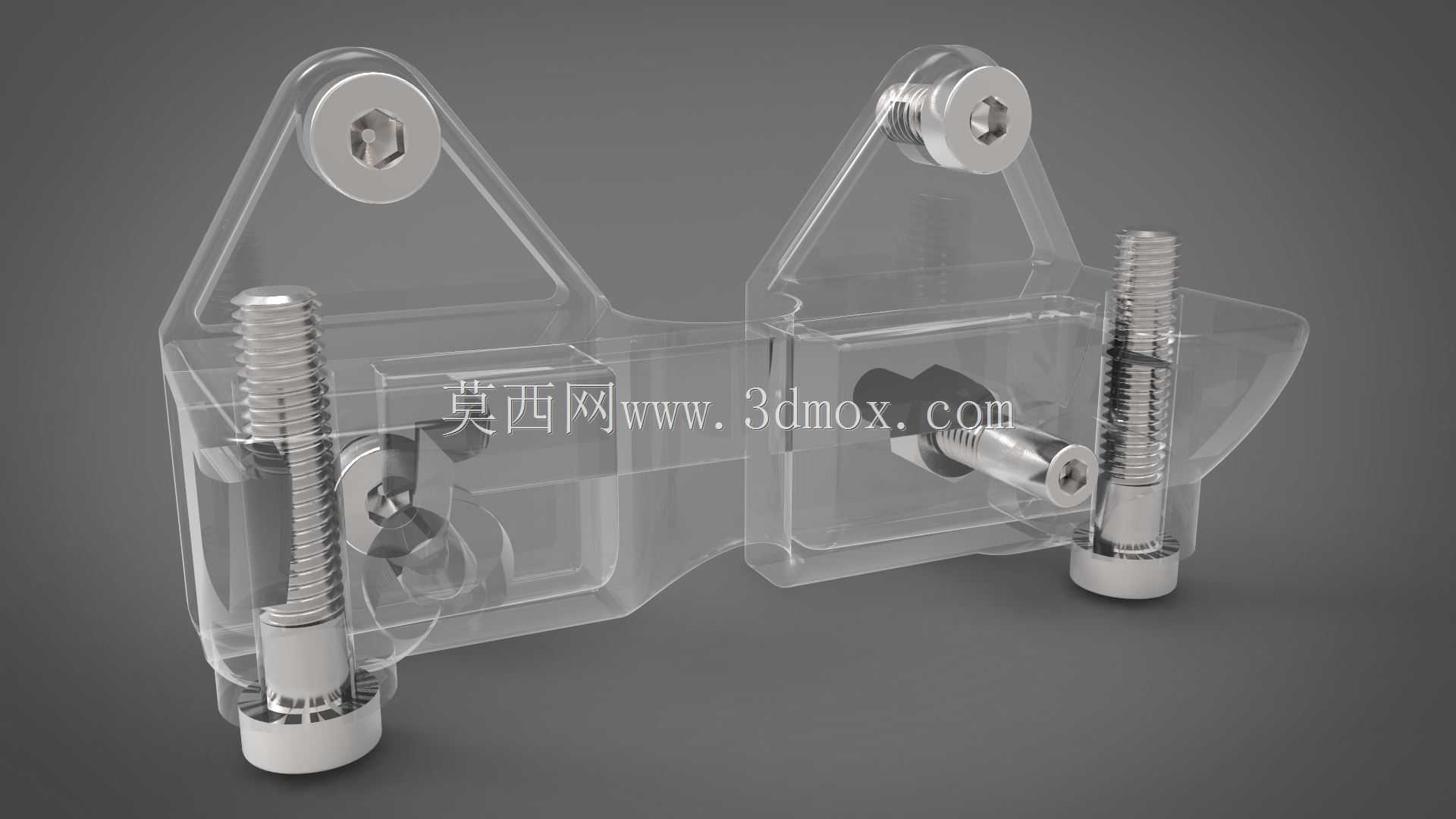

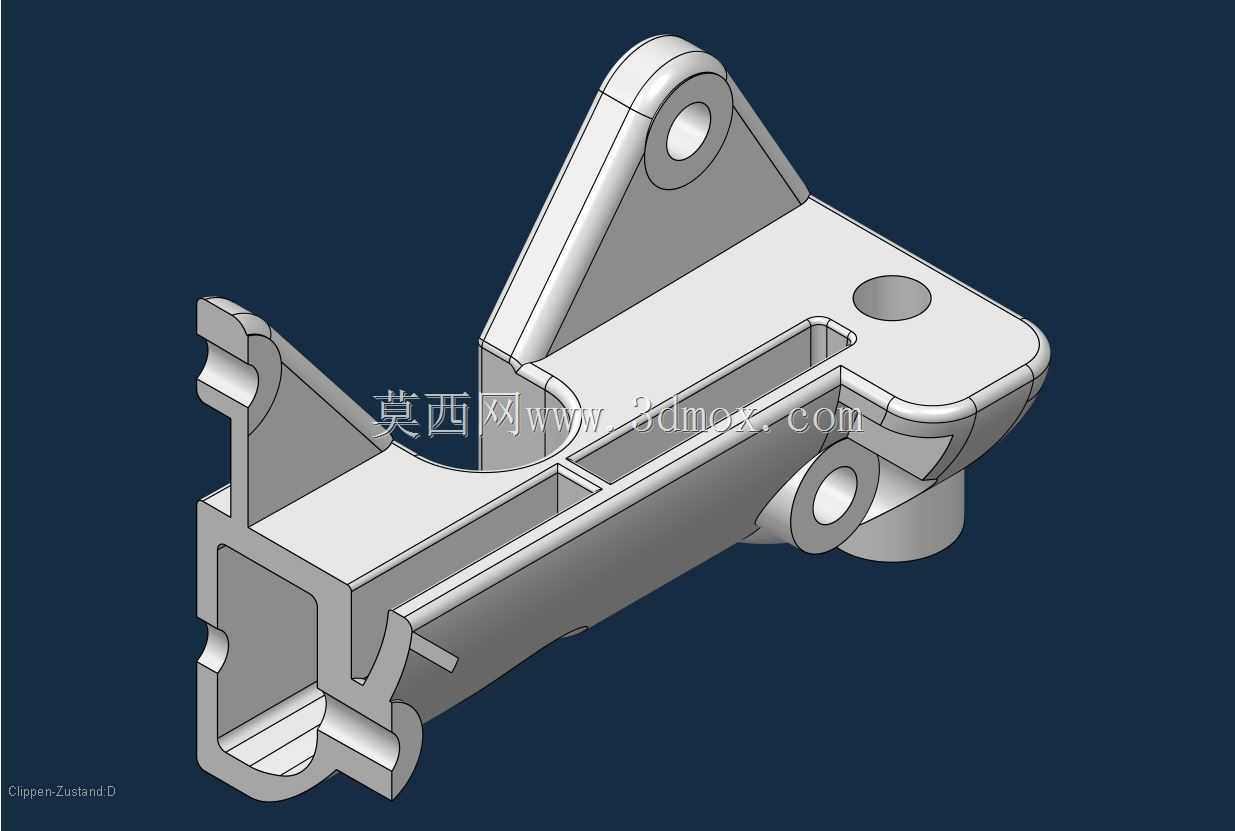

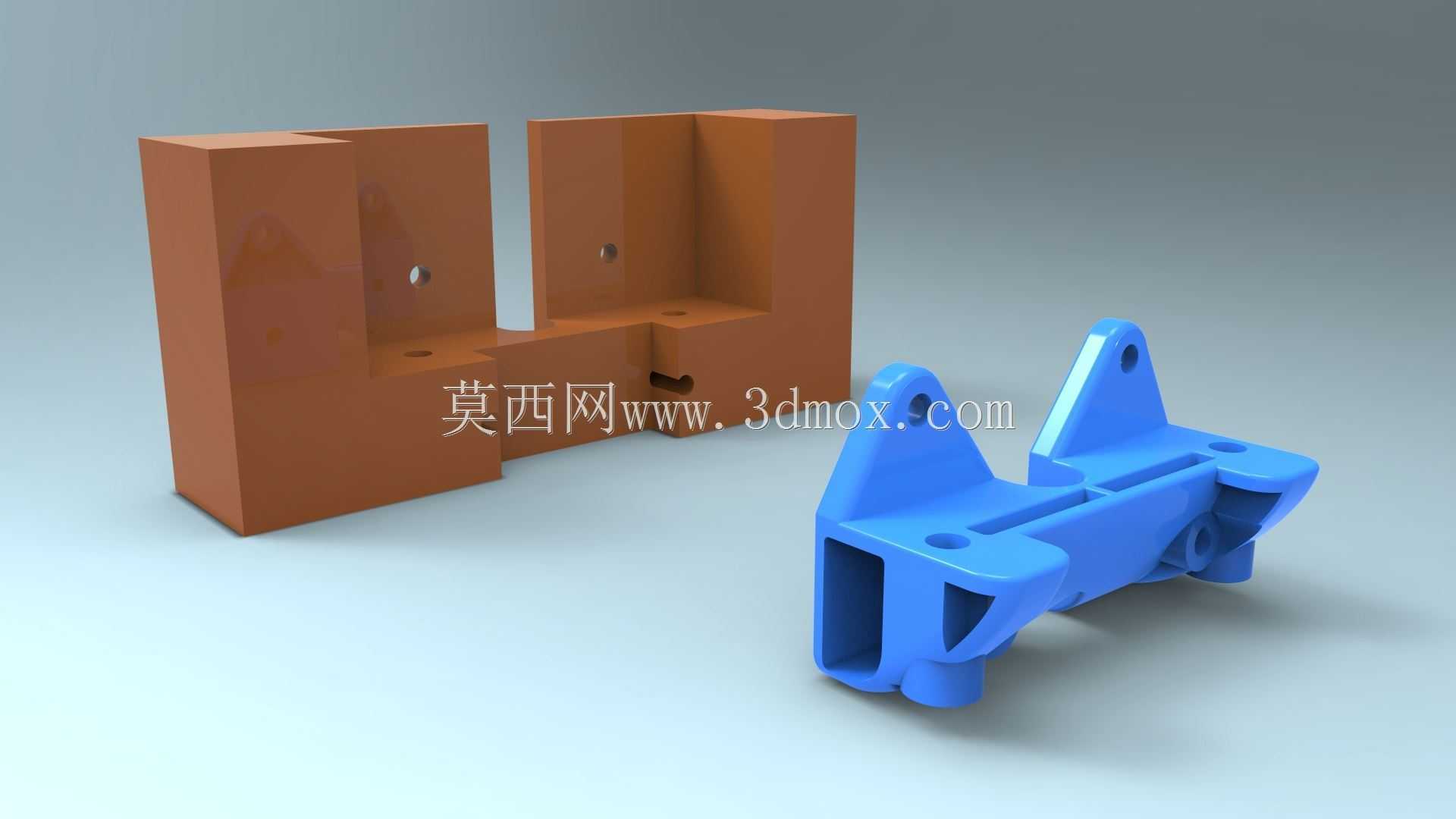

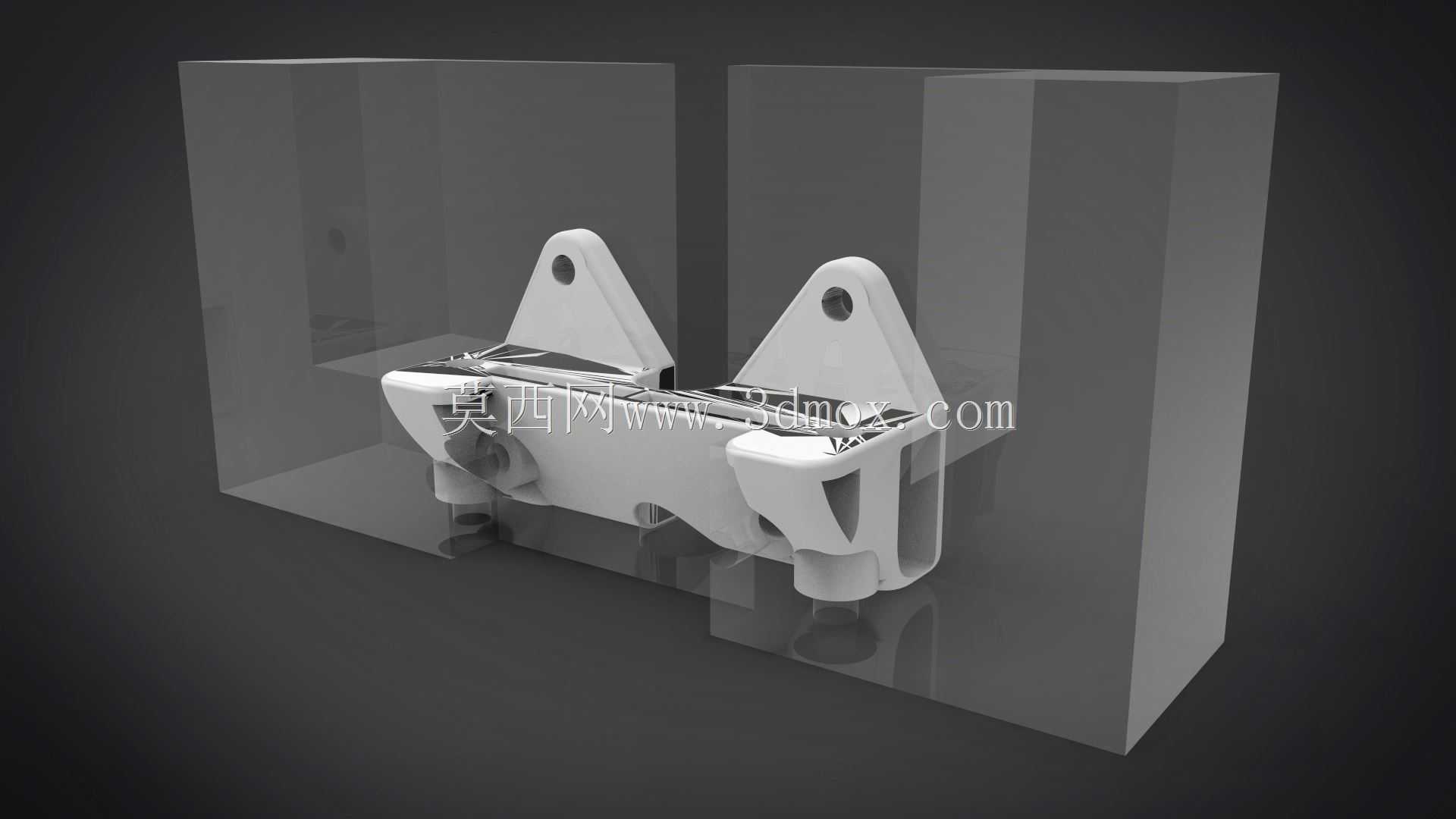

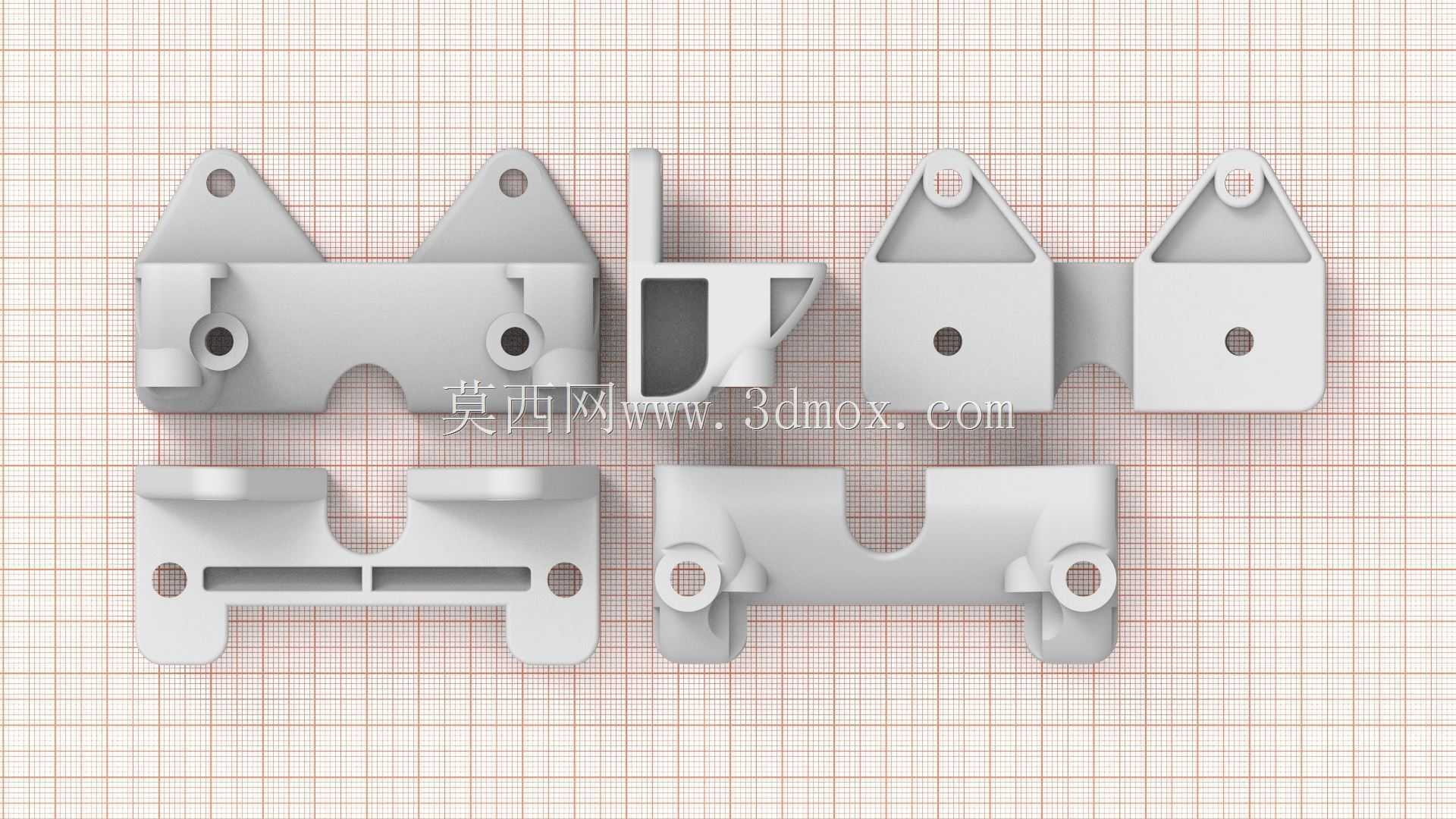

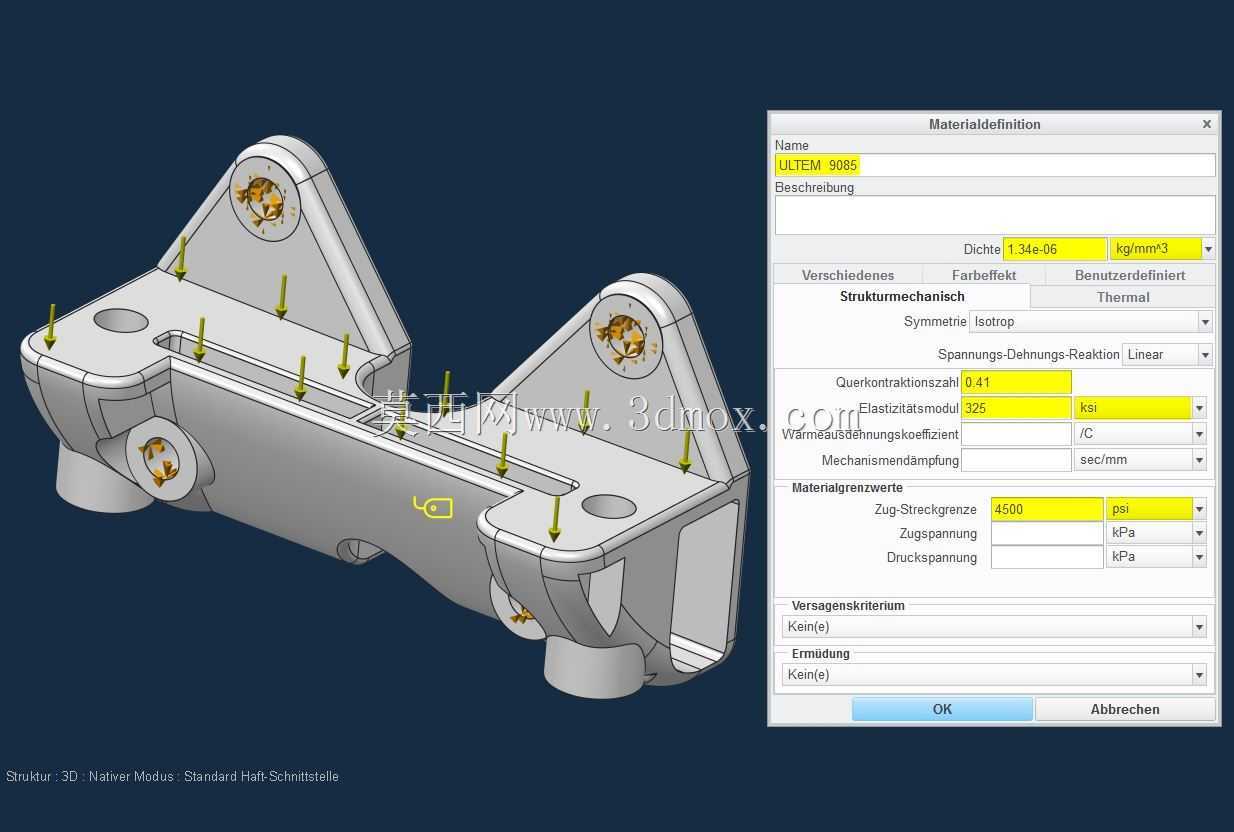

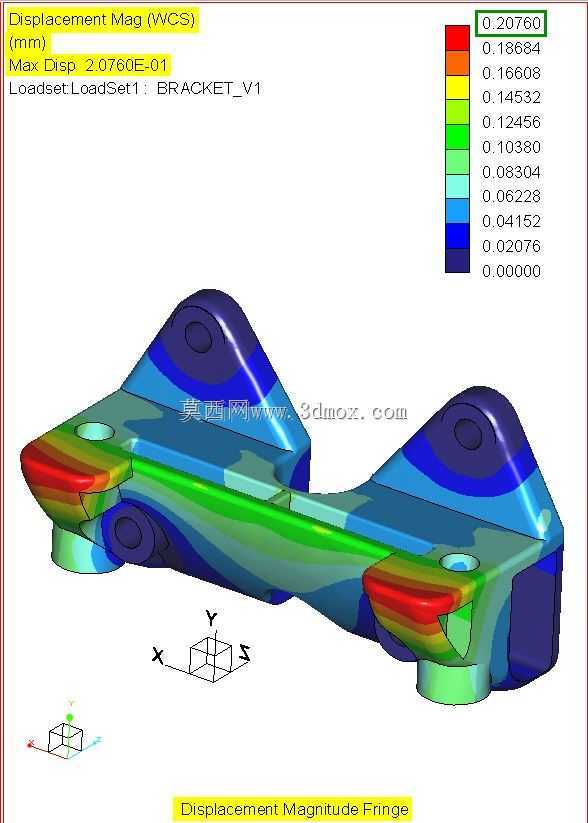

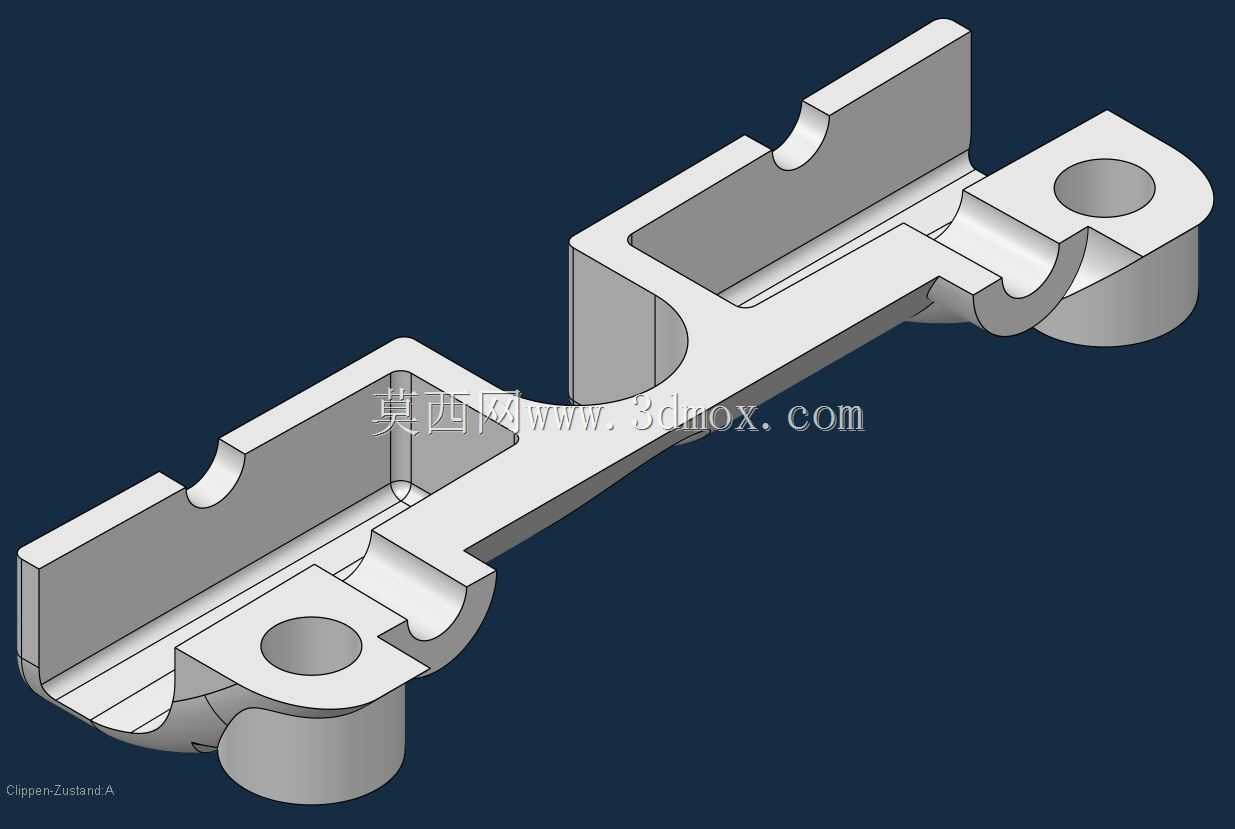

这类紧凑型轻质支架主要面向航天火箭箭体内部的机载设备安装场景，用于在有限的舱段空间内固定各类小型控制模块、传感组件与管线固定座，需要在严苛的发射过载、振动工况下保持足够的连接刚性，同时尽可能降低自身结构重量，匹配箭体减重的核心设计要求。从结构设计逻辑来看，支架采用了一体化镂空式构型，没有多余的分体拼接结构，避免了额外紧固件带来的重量增量与连接失效风险，主体承力路径沿两个上部带安装孔的凸耳向下延伸至底部安装基面，中间区域通过加强筋与侧壁围合形成箱型承力结构，在侧壁与非承力区域开设了大小匹配的减重孔，既不会破坏主承力框架的应力传递路径，又能最大化去除冗余材料，实现轻质化目标。上部的两个凸耳安装孔采用了同轴度公差控制设计，用于穿装固定销实现上部搭载设备的铰接或刚性连接，孔位周边做了局部加厚处理，避免安装锁紧时局部应力集中导致的结构开裂；底部的安装基面设置了对应的沉头安装孔，可通过螺栓将支架整体固定在箭体的安装桁条或预埋安装板上，基面加工有定位止口，安装时可快速对齐安装基准，减少装配调整的工作量。支架的整体外轮廓做了圆角过渡处理，没有尖锐的棱角，一方面避免装配过程中划伤操作人员或相邻的管线、设备外层防护层，另一方面也能降低应力集中系数，提升结构在振动工况下的疲劳寿命。在安装边界上，支架的横向宽度控制在极小的尺寸范围内，可适配箭体内部狭窄的安装间隙，相邻支架并排安装时不会出现干涉问题，纵向的安装孔距经过匹配设计，可兼容现有箭体上的标准安装点位，不需要额外对安装基面做打孔改造，可直接替换原有同规格的厚重支架，实现快速迭代升级。结构的壁厚经过拓扑优化计算，主承力壁厚度满足过载工况下的强度要求，非承力区域的壁厚做了减薄处理，整体重量比同载荷能力的传统实心支架降低近四成，完全匹配航天产品对结构重量的严苛控制要求。支架侧面预留的侧孔可用于穿过设备的连接线缆，或者作为辅助挂点固定小型扎带，实现管线的规整排布，避免发射过程中线缆晃动剐蹭带来的故障隐患。
