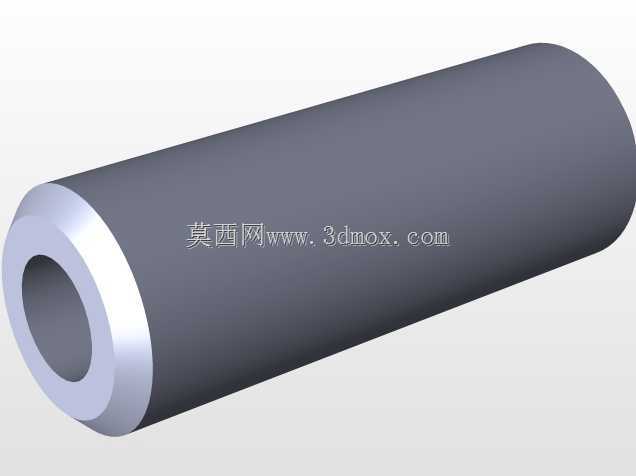

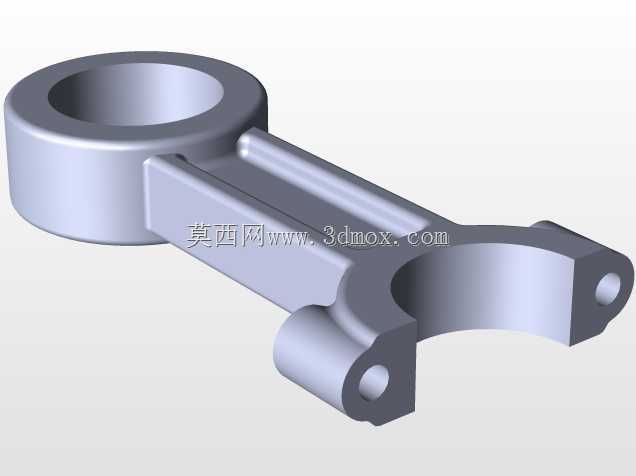

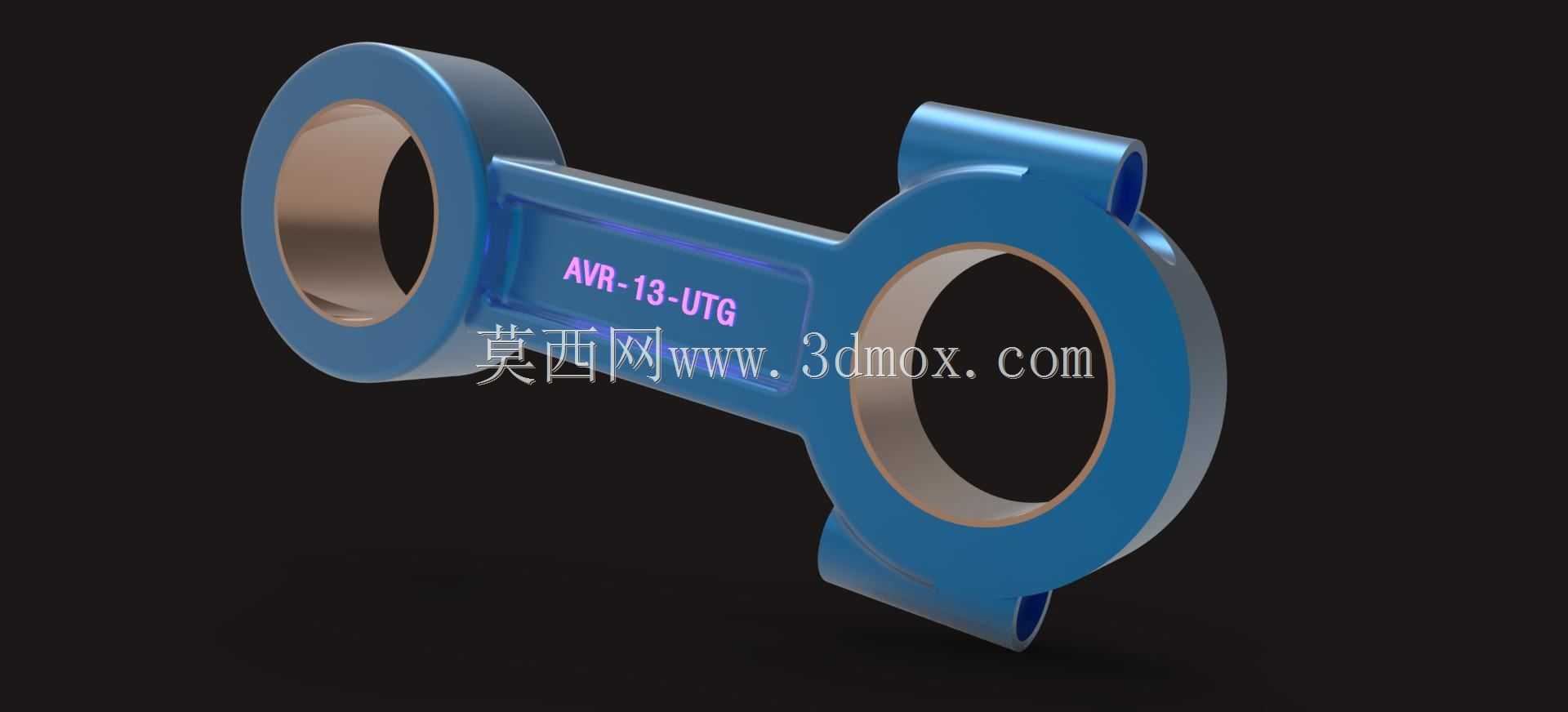

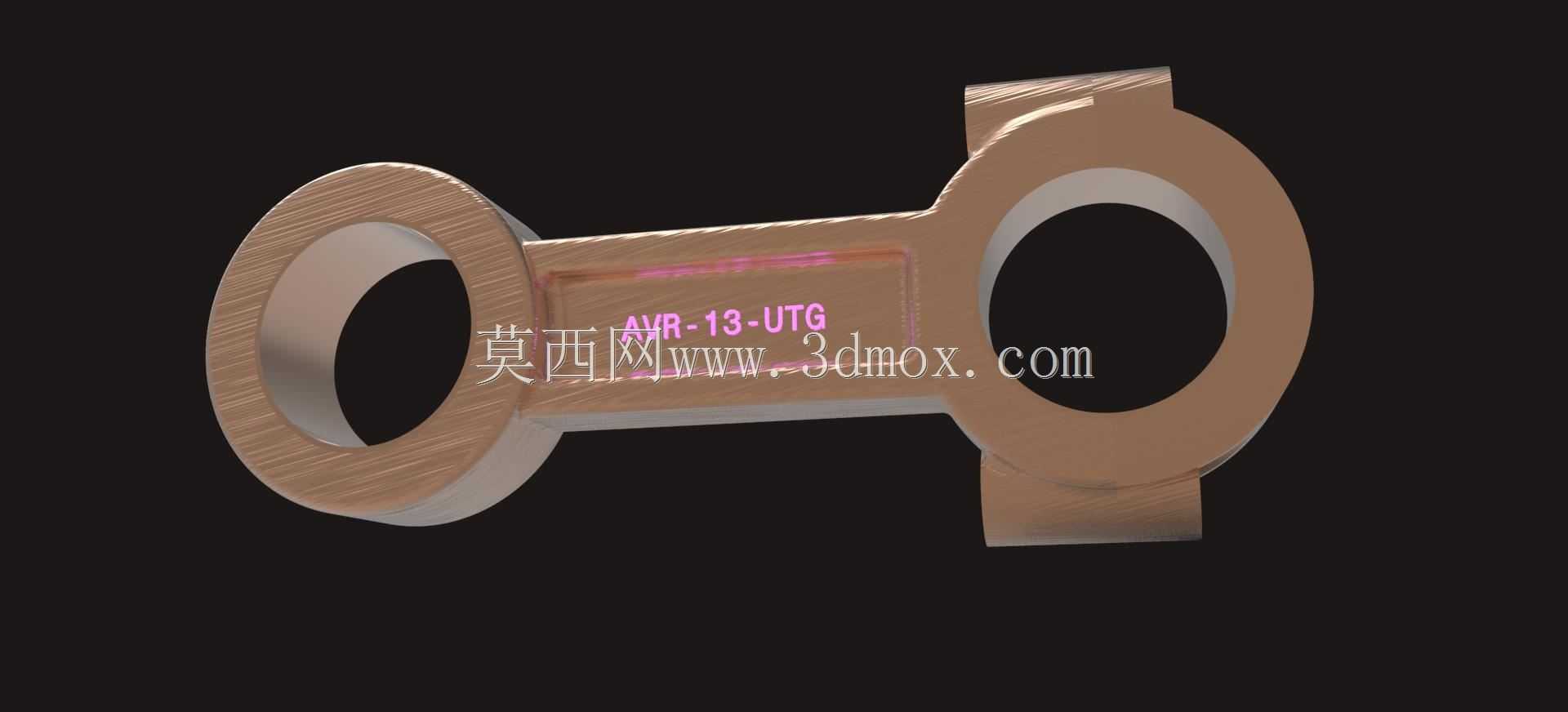

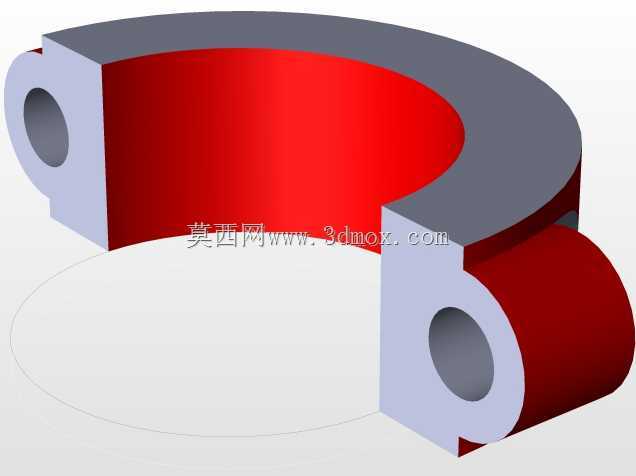

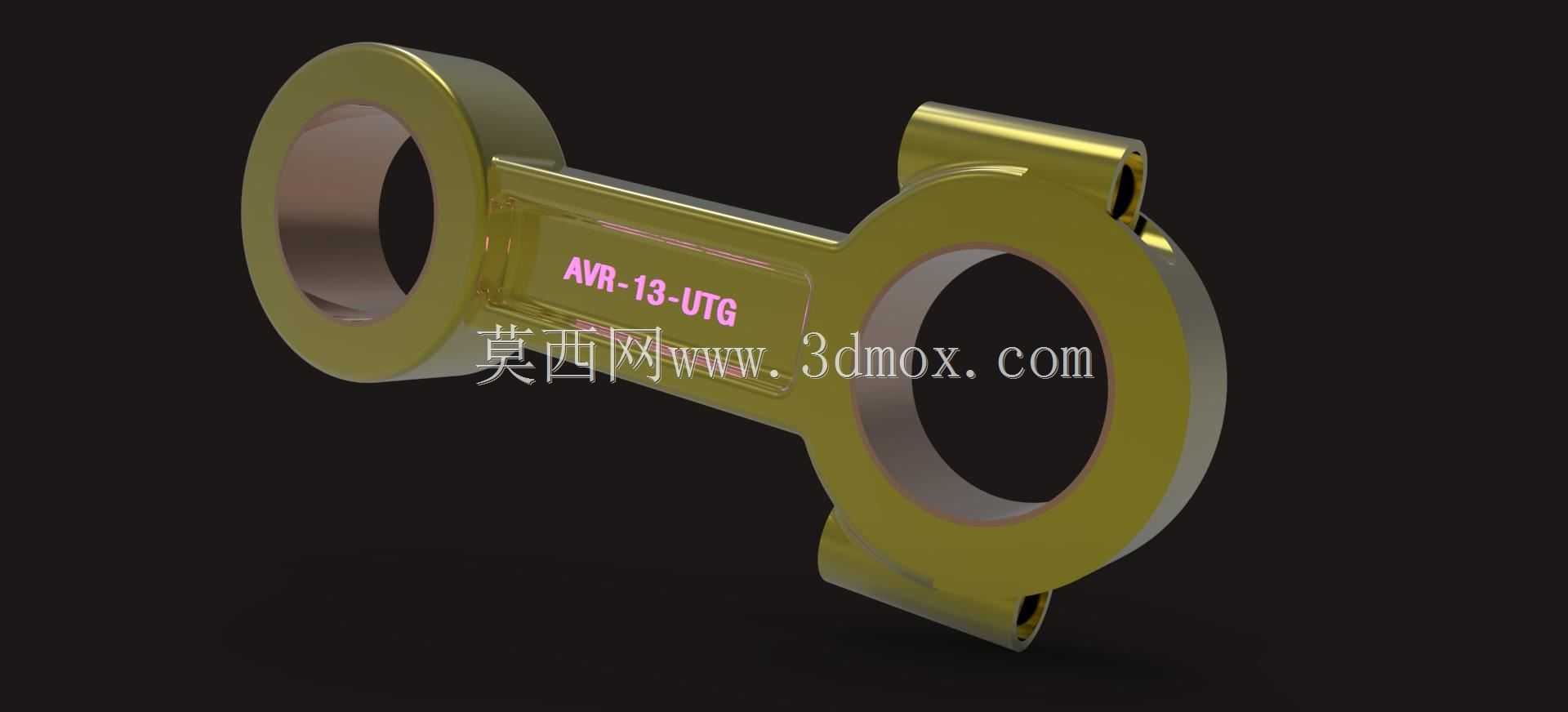

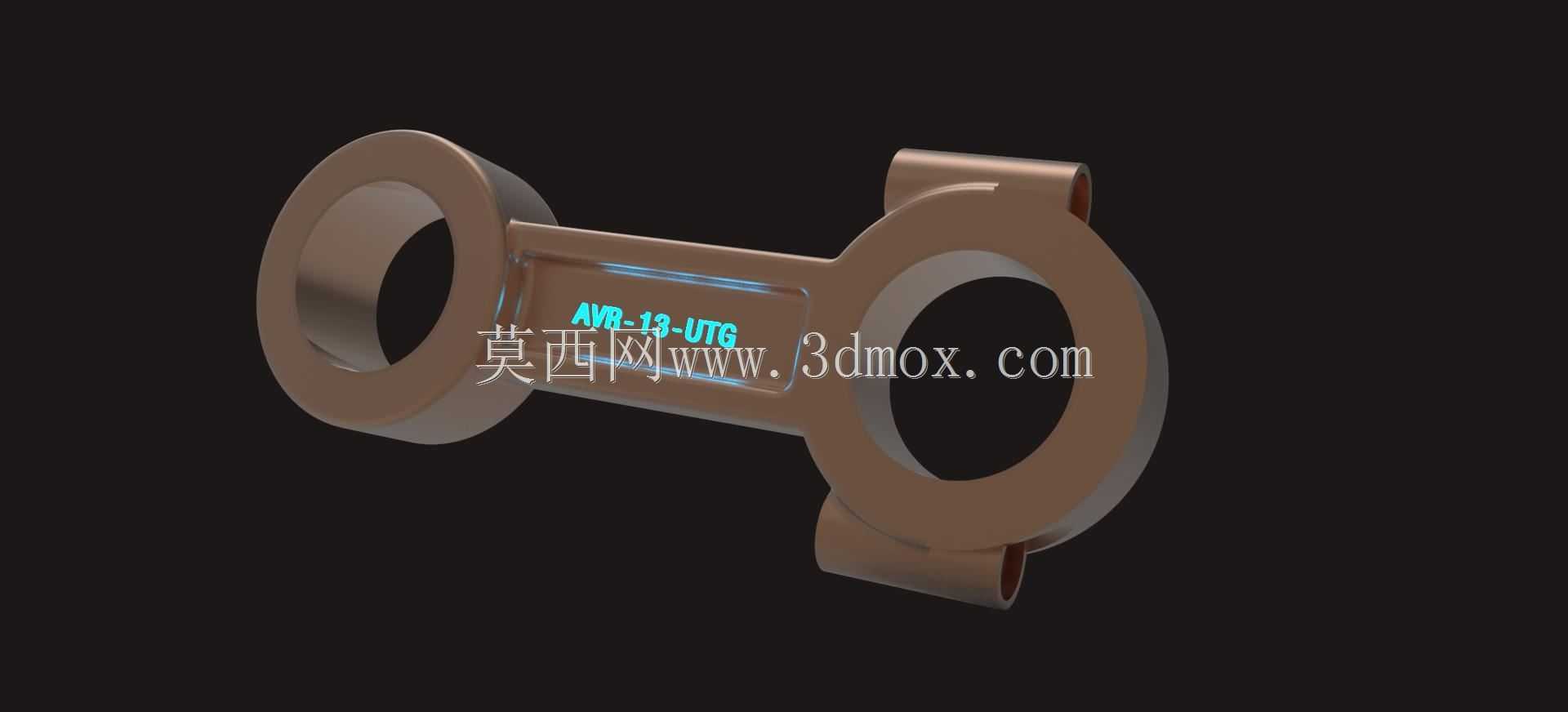

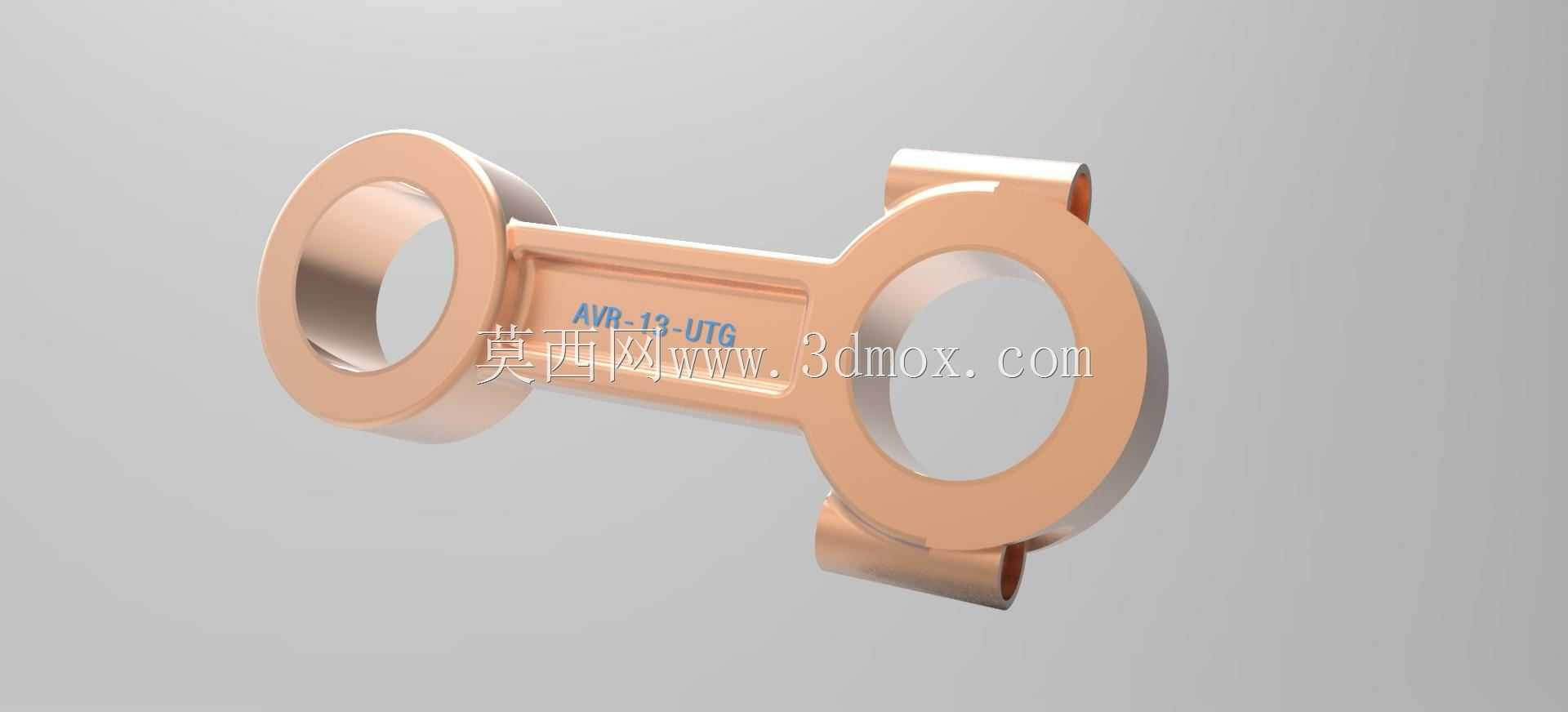

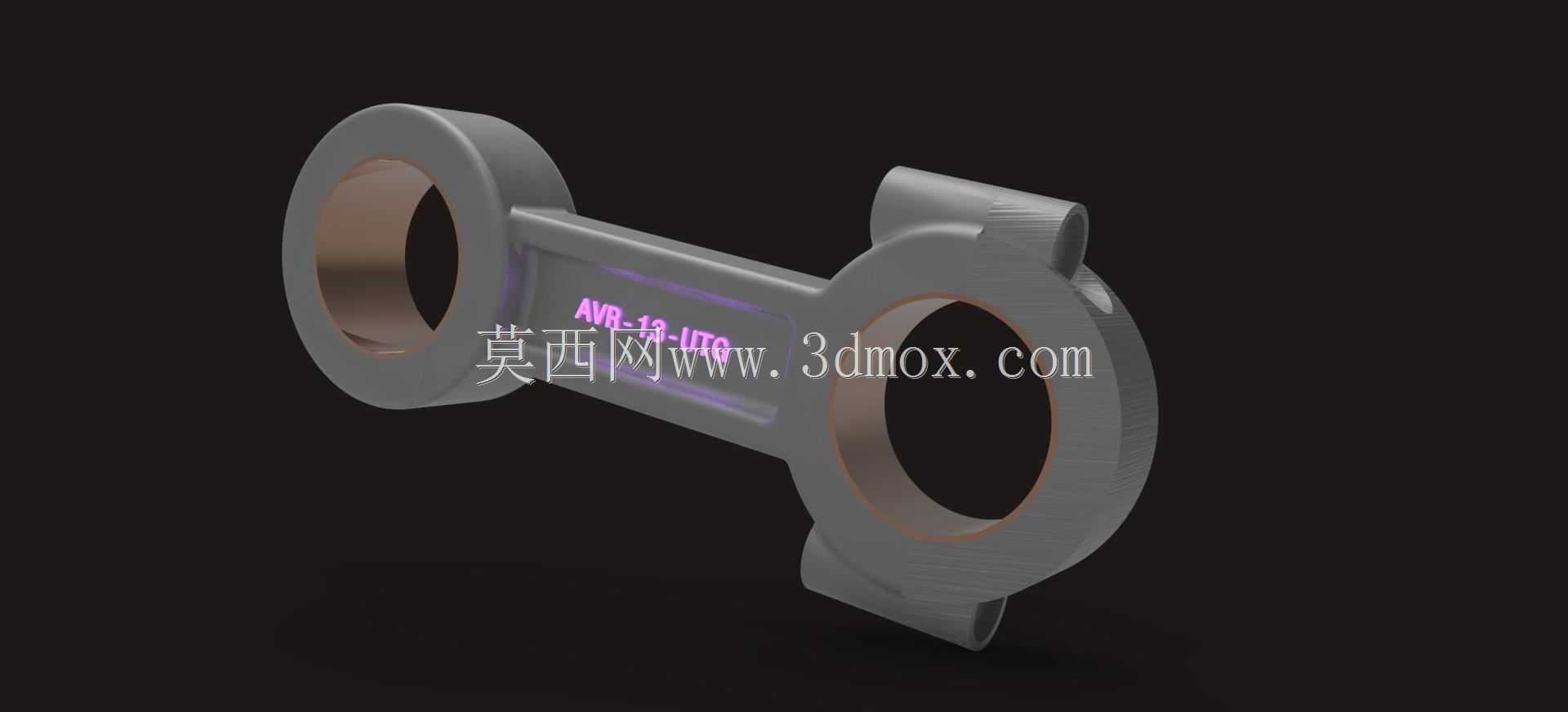

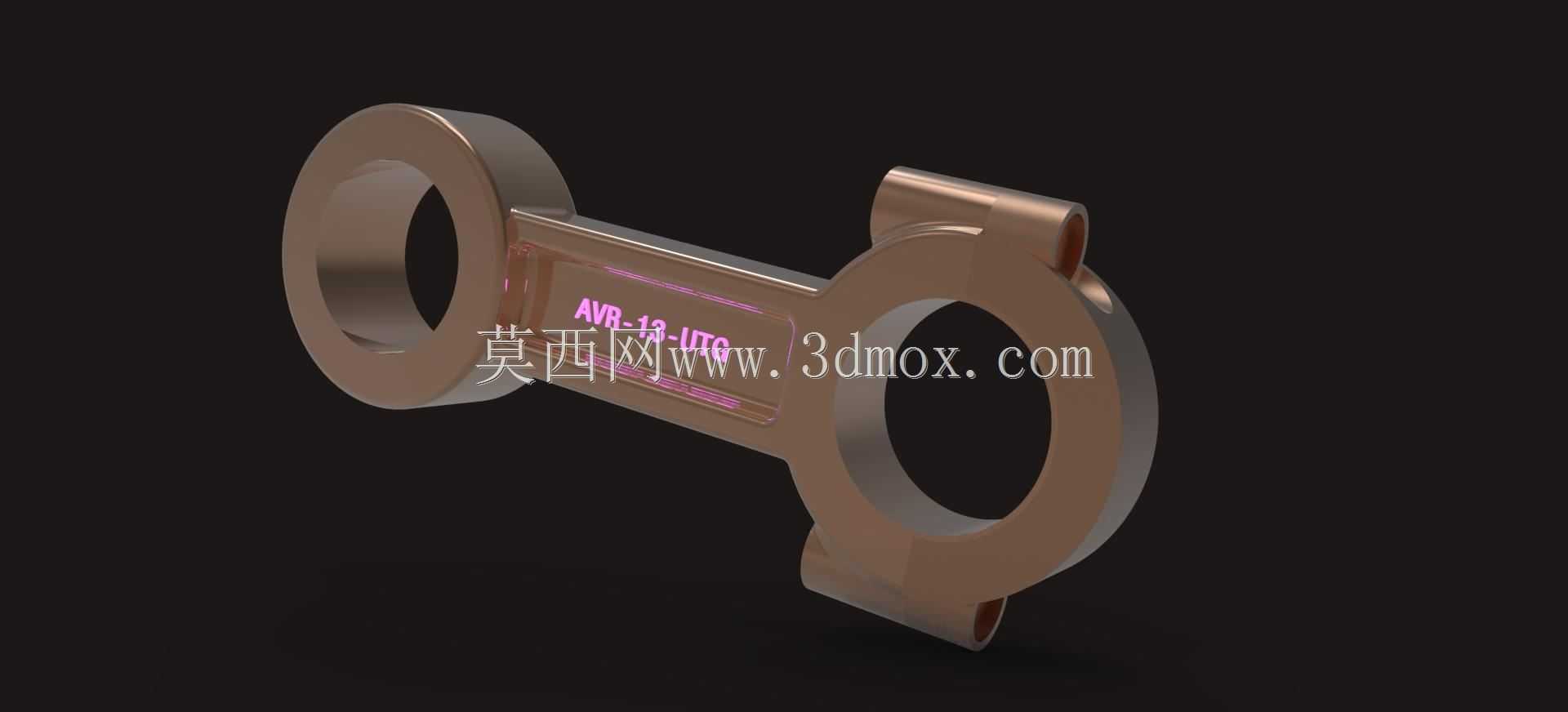

在往复式动力机械、通用传动设备的结构设计中,这类双环式连杆是承担运动形式转换的核心受力构件,日常选型与建模过程中,需要优先匹配安装端的轴径公差、运动行程边界,避免出现运动干涉或应力集中问题。从结构形态来看,该连杆采用两端环形铰接孔、中间等截面连接臂的整体式构型,两个环形安装位分别对应活塞销与曲柄销的装配需求,中间连接臂做了等强度的截面过渡,没有多余的冗余结构,在保证抗弯、抗扭刚度的前提下尽可能控制了构件自身重量,降低往复运动过程中的惯性载荷。实际应用场景中,这类连杆广泛适配小型内燃机、往复式压缩机、冲压设备的曲柄滑块机构,能够将活塞端的直线往复运动平稳转换为曲柄端的旋转运动,也可反向将旋转力矩转化为直线往复的推拉力,传动过程中力的传递路径直接,铰接处的环形接触面经过结构优化,可均匀分散铰接副的接触应力,减少长期交变载荷下的磨损量。设计这类连杆时,首先要确定两端铰接孔的中心距,这个尺寸直接决定了曲柄的回转半径与活塞的运动行程,是整个机构运动参数匹配的核心尺寸,其次要核算两端环形结构的壁厚与连接臂的截面尺寸,根据设备的额定输出载荷、最高运行转速,校核构件在最大爆发压力下的抗压强度、往复运动惯性力下的抗拉疲劳强度,同时要预留铰接衬套的安装空间,环形孔的内径公差需要与衬套外径、配套销轴的公差带做匹配,保证装配后铰接副转动灵活无卡滞,同时不存在过大的配合间隙避免冲击载荷。安装边界层面,两个环形孔的端面需要与配套的曲柄侧壁、活塞销座端面保留合理的轴向间隙,避免运动过程中出现端面摩擦,连接臂的外侧轮廓需要做倒角处理,在运动行程范围内要校核与周边机体、曲柄平衡块的最小安全间隙,防止高速运转过程中出现碰撞干涉。这类整体式连杆的结构构型没有分体式连杆的剖分面与连接螺栓,结构整体性更好,适合载荷相对平稳、转速区间适中的通用传动场景,建模过程中需要重点关注环形孔与连接臂过渡位置的圆角处理,避免直角结构造成的应力集中,长期交变载荷下过渡位置是疲劳失效的高发区域,合理的圆角过渡能够大幅提升构件的疲劳寿命,同时连接臂表面的标识区域做了浅槽凹陷设计,既可以用于刻印零件编号、规格参数,也不会破坏连杆主体的受力结构,不会造成局部的强度削弱。
