四连杆铰接传动机构三维结构设计

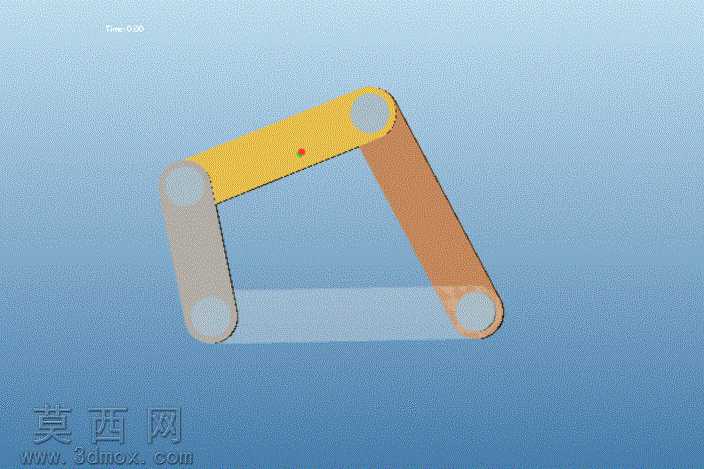

本作品为四连杆铰接传动机构的三维建模设计，采用Pro/Engineer Wildfire5.0完成全参数化建模与运动效果搭建，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，从单个连杆零件的草图绘制开始，精准绘制每一段杆身的轮廓曲线，对铰接端的轴孔位置、孔径尺寸做全参数约束，确保四个连杆的长度比例符合平面四杆机构的运动学要求，避免后续装配与运动仿真时出现干涉、死点等不合理问题。零件建模阶段，针对每根连杆分别设置了差异化的外观材质属性，其中主动杆采用明黄色哑光塑料材质，相邻从动杆采用暖棕色调半哑光金属质感材质，固定侧摇杆采用浅灰色磨砂工程塑料材质，每处铰接位置的销轴都做了独立的零件建模，销轴与杆端轴孔之间设置了合理的装配间隙，还原真实机械结构的装配关系，既保证视觉上的层次区分，也让后续运动演示时各构件的运动轨迹清晰可辨。装配阶段按照平面机构的装配逻辑，先固定机架构件作为装配基准，再依次通过销钉连接约束装配其余三根活动连杆，每一处铰接约束都限定了绕销轴的旋转自由度，释放平面内的转动自由度，确保整个机构仅保留一个主动输入自由度，符合四杆机构的运动特性。完成基础装配后，对机构做了全局干涉检查，逐帧验证运动全行程内各连杆之间、连杆与铰接销轴之间不存在实体干涉，调整了杆端的圆角过渡参数，让构件外观更符合真实工业零件的加工工艺特征，避免尖锐棱角的不合理设计。运动仿真设置阶段，给主动杆添加了恒定转速的驱动电机，设置合理的仿真帧率与运动时长，完整复现四杆机构的连续循环运动过程，渲染输出时采用浅蓝色纯色背景突出机构主体，添加柔和的环境漫反射光照，让不同材质的构件表面呈现自然的光影过渡，清晰展现机构运动时各连杆的位置变化与传动逻辑，直观呈现平面连杆机构将连续回转运动转化为从动件往复摆动的运动特性，整个模型结构完整、参数可编辑，可作为机械原理教学演示、同类传动机构设计参考的三维素材使用。
