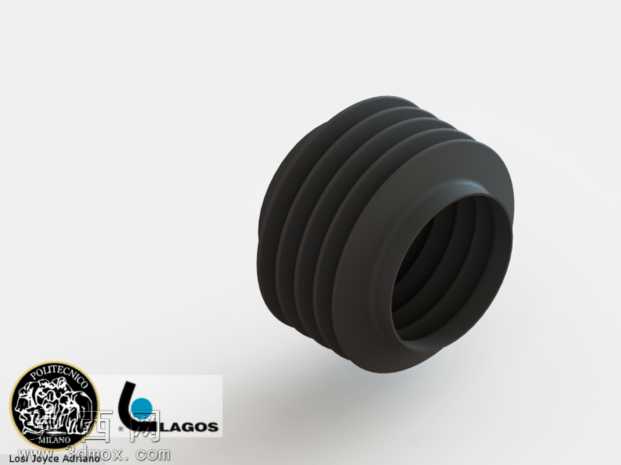

耐油橡胶波纹管AEV070三维结构设计

本作品为耐油橡胶材质的波纹管AEV070三维建模成果，建模阶段优先采用参数化草绘结合曲面建模的方式构建基础轮廓：首先绘制波纹管两端的环形安装基准面，确定两端接口的内径、外径以及法兰边的厚度尺寸，保证安装配合面的尺寸精度满足管路对接的公差要求。随后沿中心轴线方向绘制波纹段的截面轮廓，通过多段相切圆弧构建单个波纹的波峰、波谷过渡曲线，确保波纹段的壁厚均匀一致，避免后续模拟中出现应力集中的薄弱区域，再通过沿中心轴旋转的方式生成整体的基础实体，之后对波纹的过渡圆角、两端安装边的倒角做精细化处理，消除建模过程中产生的尖锐棱角，还原橡胶件的工艺成型特征。材质设置阶段，针对丁腈橡胶的材质特性调整渲染参数，将基础材质设置为哑光深黑色，添加轻微的橡胶质感漫反射效果，调整粗糙度参数模拟橡胶表面的细微磨砂质感，同时在波谷凹陷处添加微弱的环境遮蔽效果，还原橡胶件的真实视觉质感，避免渲染效果过于塑料化。结构设计上充分考虑波纹管的伸缩补偿功能，波纹的间距、波高参数经过反复调整，既保证波纹管拥有足够的轴向伸缩量与径向偏摆补偿能力，又能在常规工况下保持结构稳定性，不会因过度弯折出现管壁折损；两端的加厚安装边做了贴合管路安装的结构设计，内壁设置了微小的密封贴合面，能够在装配后实现过盈密封，适配耐油、耐臭氧的工况使用需求。渲染阶段采用柔和的漫反射打光方案，主光源从侧上方投射，突出波纹管的波纹层叠结构，辅助光源从底部补光消除波谷处的死黑区域，背景采用浅灰色纯色背景，让模型的结构细节清晰呈现，同时添加柔和的地面阴影增强模型的立体感，整体建模过程严格遵循橡胶波纹管的实际生产工艺逻辑，所有尺寸参数匹配实物规格，可直接用于装配模拟、工况受力分析以及产品展示使用。
