橡胶波纹伸缩防护套管三维结构设计

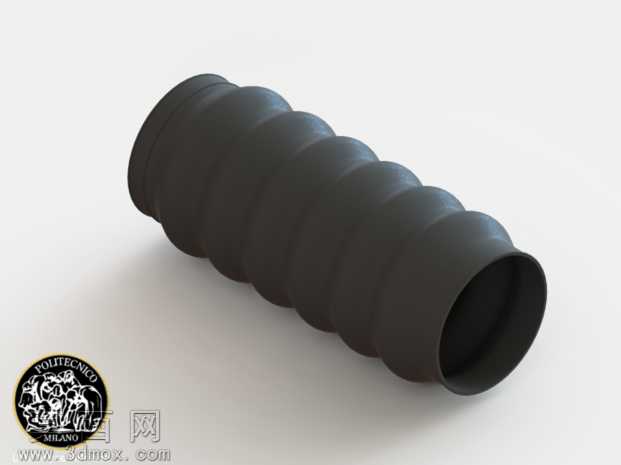

本作品为橡胶材质波纹伸缩防护套管的三维参数化建模成果，建模阶段以实际工业应用场景的尺寸需求为基准，精准还原了波纹管的环形波纹褶皱结构，整体采用回转体基础特征结合阵列波纹凸起的建模逻辑，先绘制套管的中心轴线与半截面轮廓，通过回转命令生成基础管体结构，再针对环形波纹的凸起弧度、凹陷深度、节距参数进行精准草绘，通过沿轴向的线性阵列完成整段波纹结构的排布，同时对管体两端的连接端口做了加厚与平滑过渡处理，避免应力集中的结构缺陷。材质渲染阶段针对橡胶材质的特性做了精细化参数调整，还原了丁腈橡胶或三元乙丙橡胶的哑光深黑质感，调整材质的粗糙度、漫反射参数模拟橡胶表面细微的磨砂纹理，添加微弱的环境反射效果还原橡胶材质的半哑光光学特性，同时在波纹的凹陷处添加了自然的光影过渡效果，让褶皱结构的层次感更加真实，渲染输出的效果能够直观展现产品的外观形态与结构细节。结构设计上充分考虑波纹管的伸缩形变特性，每一段环形波纹的壁厚保持均匀一致，波纹的圆弧过渡半径经过反复调整，既保证套管能够实现轴向的伸缩弯折，适配不同安装间距的管路防护需求，又避免壁厚不均导致的局部易开裂问题，管体两端的平直段预留了足够的安装配合长度，可适配卡箍、粘接等多种安装固定方式。设计思路围绕工业管路防护、线缆防护的实际需求展开，这类波纹管主要用于机械设备的管路外层防护、线缆线束的耐磨耐油防护，建模过程中参考了现有量产橡胶波纹管的结构参数，兼顾了结构的实用性与建模的参数化可编辑性，后续可根据不同的管径、长度、波纹节距需求快速调整参数生成对应规格的模型，模型包含的多格式文件可适配不同三维软件的编辑需求，能够直接用于产品结构验证、装配模拟、渲染展示等多个场景，还原了橡胶波纹管耐油耐候的产品特性对应的结构设计逻辑，每一处结构细节都对应实际生产中的工艺要求，避免出现无法开模生产的不合理结构。
