阳极氧化浅灰色带尼龙锁MS铝盘螺母

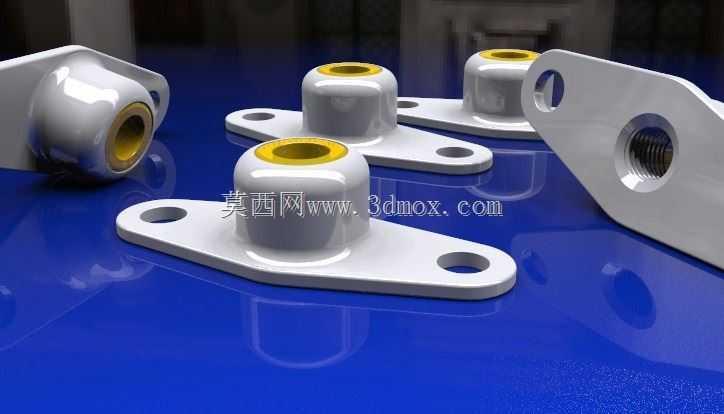

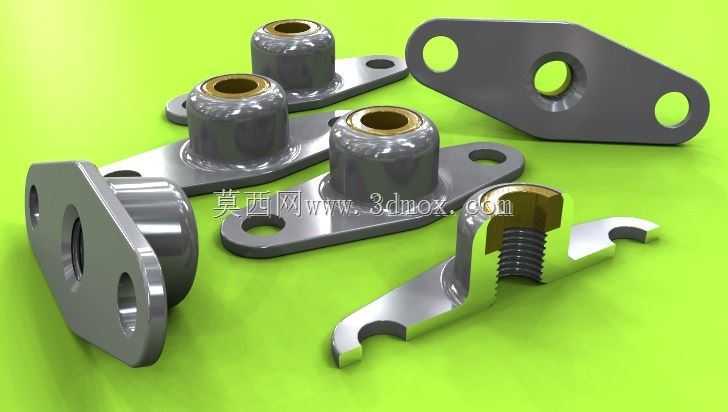

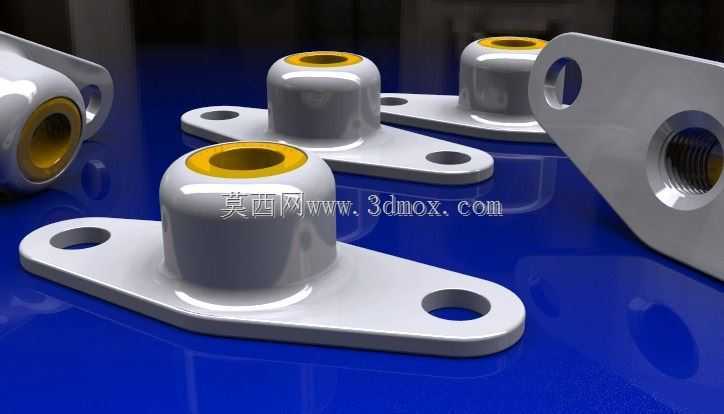

这类带尼龙嵌件的双耳式铝盘螺母，最早是为军事航空类机载设备的紧凑安装场景开发的，现在也广泛延伸到对重量、防松性能有严苛要求的民用轻量化设备装配中。和常规六角自锁螺母不同，它自带一体成型的双耳安装法兰，不需要额外搭配平垫或者防松垫圈，安装时法兰盘面完全贴附在被连接件的安装基准面上，两个对称的安装孔可以配合定位销或者小规格螺栓完成预定位，避免拧紧螺纹过程中螺母跟转，在狭窄的设备舱内部操作时，不需要额外用扳手固定螺母本体，能大幅提升狭小空间的装配效率。

设计上主体采用铝合金材质做浅灰色阳极氧化处理，表层氧化膜厚度控制在8到12微米区间，既可以提升铝基体的表面硬度，避免装配过程中法兰面被划伤产生铝屑，也能适应沿海高盐雾、高湿度的服役环境，不会像普通碳钢螺母那样短时间内出现锈蚀卡滞的问题。螺纹段内嵌的尼龙锁圈没有切通的缺口，是完整的环形结构，当外螺纹拧入的时候，尼龙材料会被螺纹牙型挤压产生弹性形变，牢牢抱紧螺纹牙侧，即使设备长期承受高频振动、温度交变带来的热胀冷缩，螺纹副也不会出现松脱退牙的问题，不需要额外打螺纹胶或者加开口销防松，减少了装配工序和额外配件的重量。

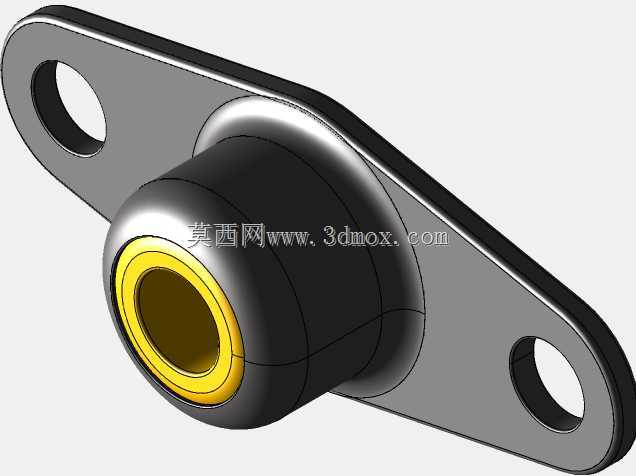

从安装边界来看，法兰盘的两个安装耳做了圆弧过渡处理，没有尖锐的直角棱边，不会划伤安装面的涂层或者相邻的线束、管路，安装孔的中心距和螺纹公称尺寸是严格匹配对应标准的，选型时只要确认被连接件的安装孔位间距、螺纹规格匹配，就可以直接替换同规格的其他标准自锁螺母。螺母主体的凸起段高度控制得很低，安装完成后凸出安装基准面的尺寸很小，不会占用过多的设备内部空间，适合用在机载电子设备支架、轻量化液压管路固定、无人机机架装配这类对安装空间、自身重量都有严格限制的场景。建模时还原了尼龙嵌件和铝基体的装配间隙，法兰盘的安装孔做了轻微的倒角处理，避免安装时孔边毛刺影响贴合精度，螺纹段的牙型按照标准内螺纹参数建模，和对应规格的外螺纹装配时不会出现干涉问题，阳极氧化层的厚度也在模型的外形尺寸上做了对应补偿，确保按照模型加工出来的实物可以直接满足装配公差要求。
