星球大战R2D2机器人SolidWorks建模作品

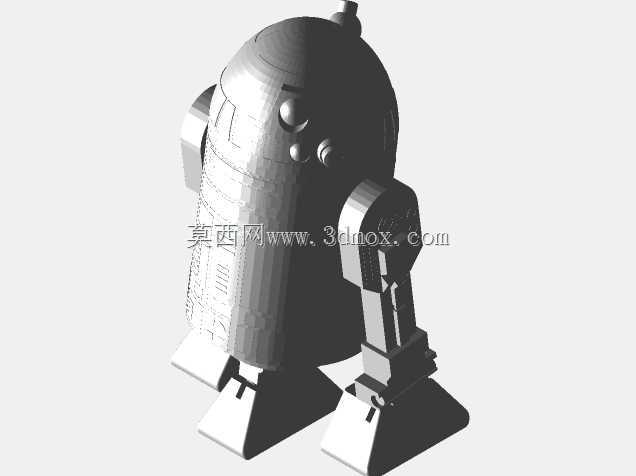

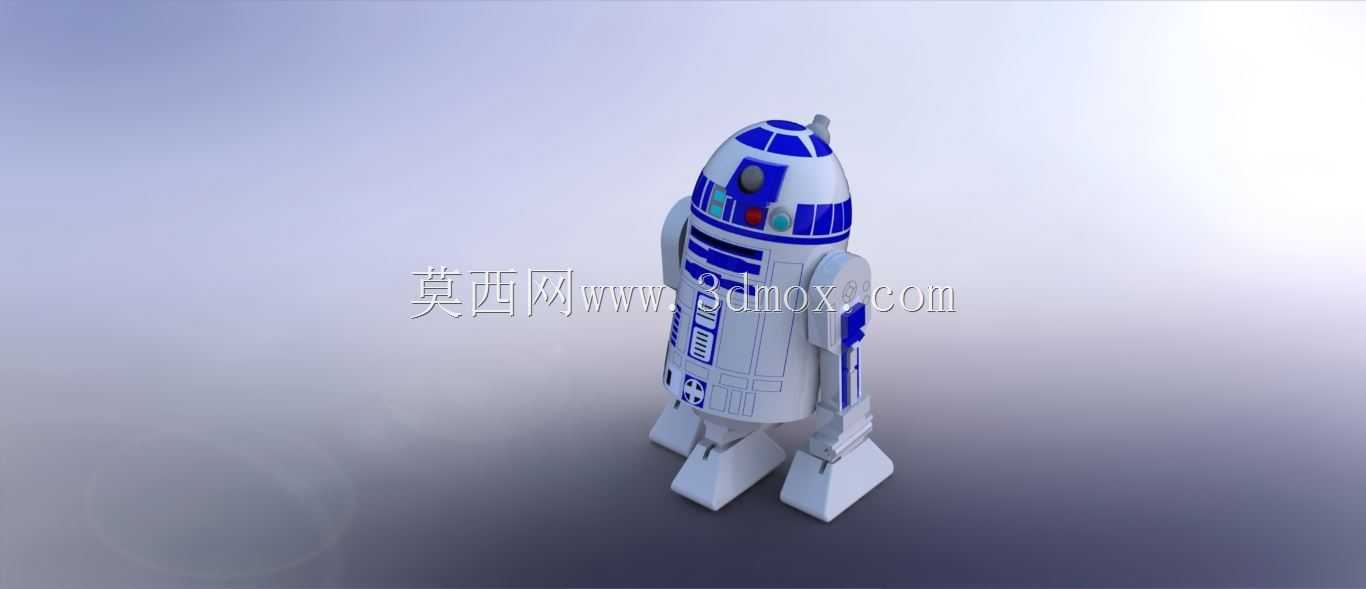

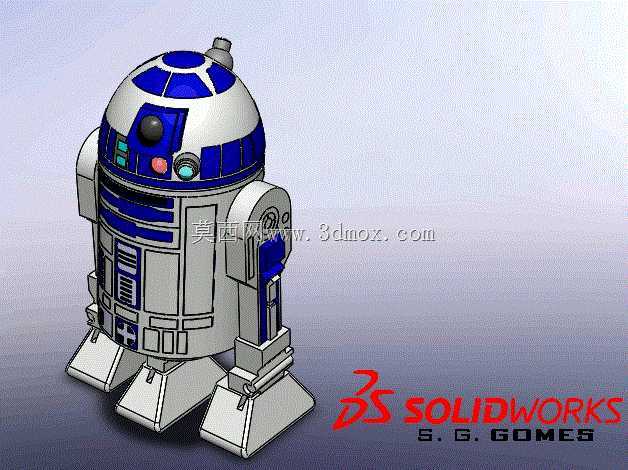

该模型还原的是科幻IP中经典的宇航技工机器人形象，这类形象衍生的实体化结构常应用于影视主题展陈装置、科普教育演示教具、潮玩手办开发打样等场景，作为具备辨识度的科幻IP载体，可承担展陈互动、教学演示、IP衍生产品原型验证等实际用途。从结构设计来看，建模过程中优先还原了原作形象的三段式柱体主体轮廓，顶部半球形传感舱段做了分块曲面处理，将原作中多组传感窗口、状态指示灯的安装位做了精准的位置排布，每一处曲面分块都对应原作的外观分件逻辑，避免整体曲面建模导致后续拆件加工时出现壁厚不均的问题。中部主体舱段预留了内部功能件的安装空间，若用于实体制作，可在该舱段内置驱动控制板、电源模块、小型舵机等组件，实现头部转动、机身小幅移动等基础互动功能，建模时特意将舱段侧壁的检修盖板、功能接口做了独立的实体特征，而非单纯的贴图纹理，方便后续拆件时直接提取单独零件做加工出图。底部三足支撑结构是建模时的重点考量部分，前侧两足做了固定支撑的结构强化，后侧单足预留了转动副的安装间隙，三足的接地平面做了共面处理，保证实体装配后不会出现放置不稳的翘边问题，足端的防滑纹理特征也做了等比例还原，兼顾外观还原度与实际放置的稳定性。设计过程中没有采用过度简化的整体建模思路，而是按照实际产品开发的拆件逻辑，将头部传感组件、主体舱段外壳、支撑足、顶部通讯天线等部件都做了独立的零件建模，各零件之间的装配间隙控制在0.2mm左右，匹配3D打印加工的常规公差要求，若用于注塑开模打样，也可直接基于现有模型调整拔模斜度与壁厚参数，无需重新拆分主体结构。外形尺寸方面，建模时按照1:12的常用手办比例做了尺寸约束，整体高度控制在180mm左右，主体最大直径为110mm，三足展开后的最大接地宽度为130mm，该尺寸边界既适配常规桌面展陈的摆放空间，也匹配普通FDM3D打印机的成型幅面，无需拆分过大零件即可直接打印制作。模型的所有曲面都做了G1连续处理，相邻曲面之间没有出现碎面、尖角收敛的问题，可直接导入渲染软件做材质贴图，也可导出中间格式用于结构仿真验证，检查支撑结构的承重受力情况，若要制作具备行走功能的动态版本，可在现有支撑足的结构基础上增加舵机安装位，调整内部舱段的空间分配，预留走线孔位，无需大幅改动主体外观轮廓即可完成功能升级。
