双发涡桨支线客机精细结构设计

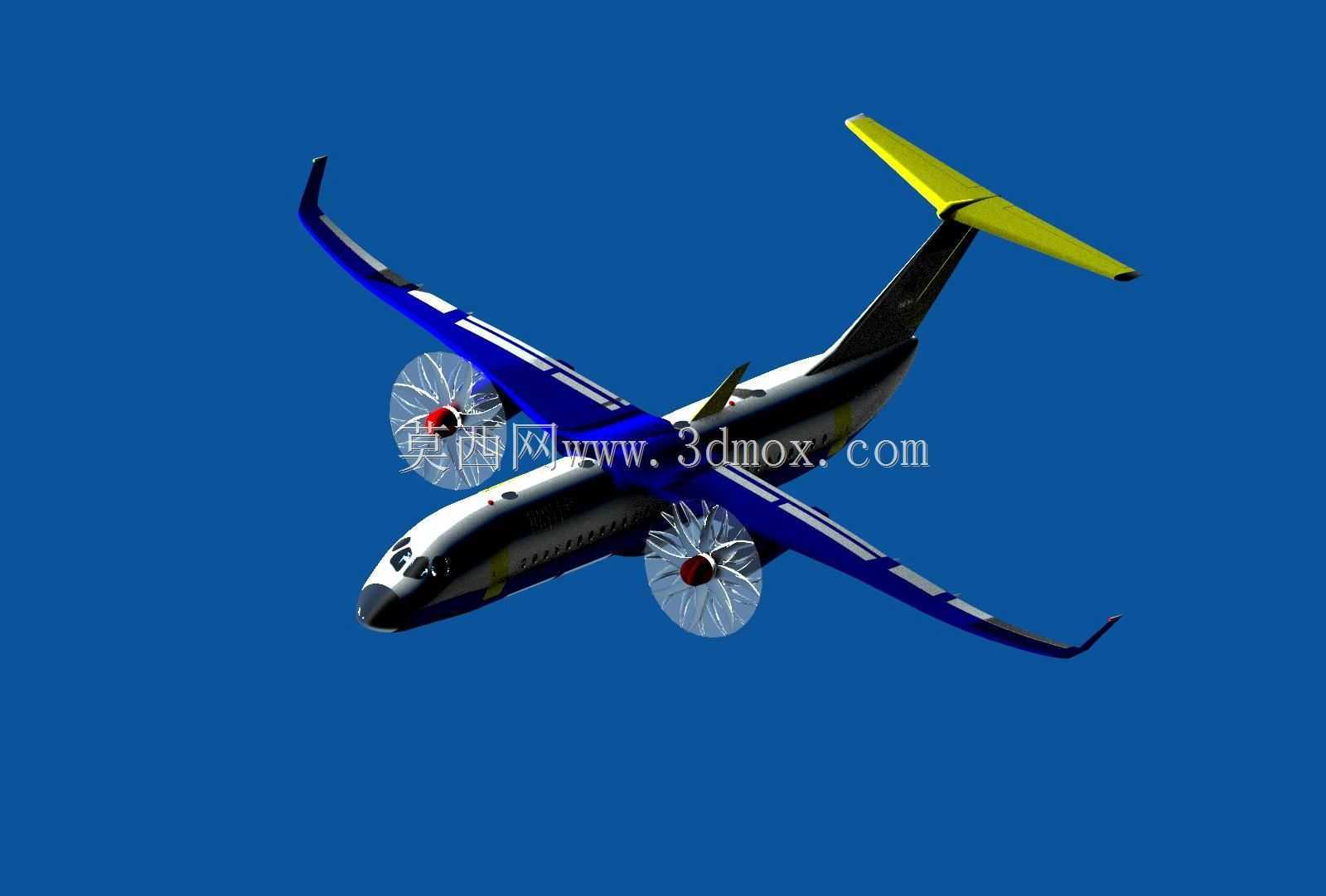

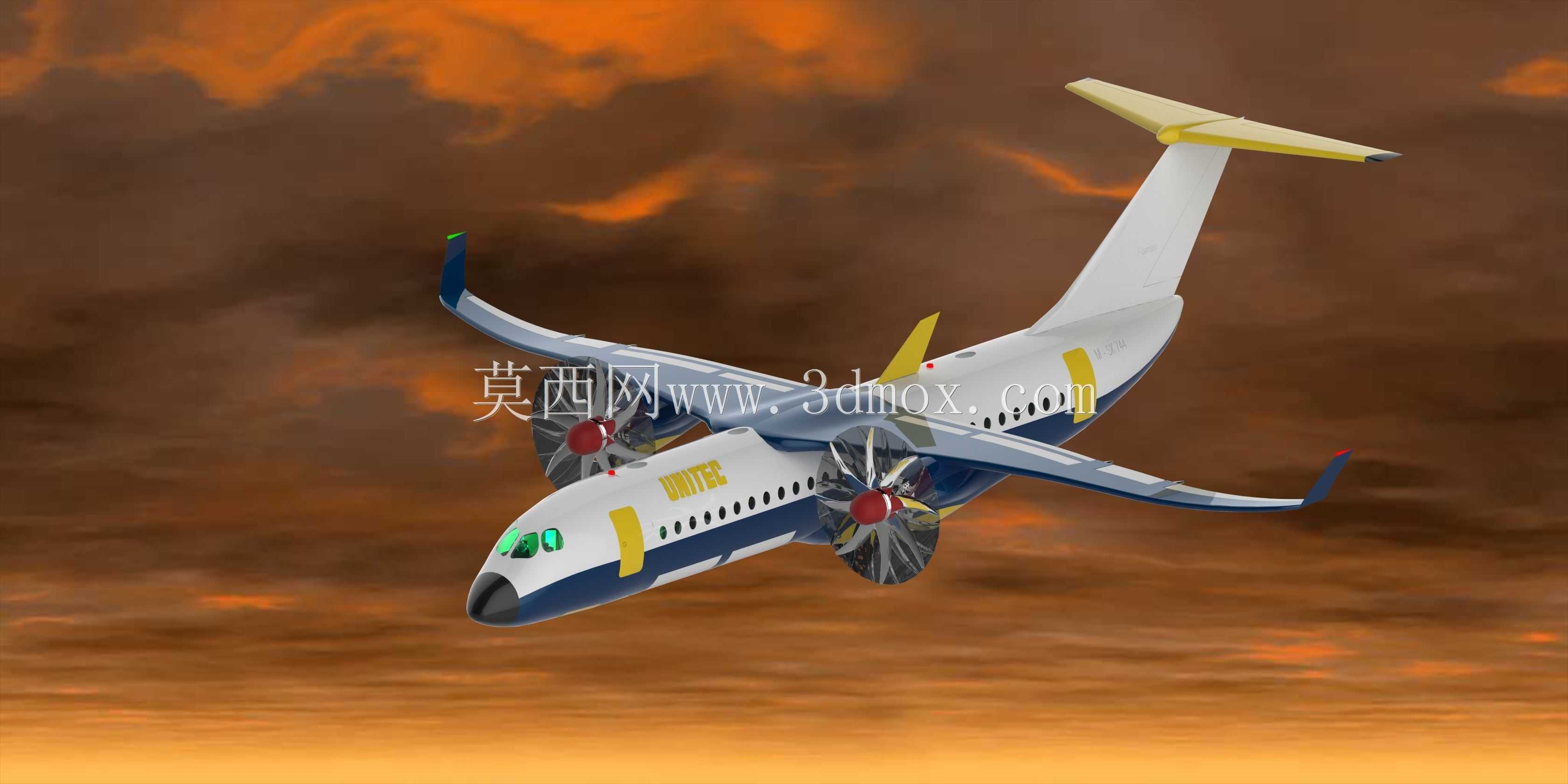

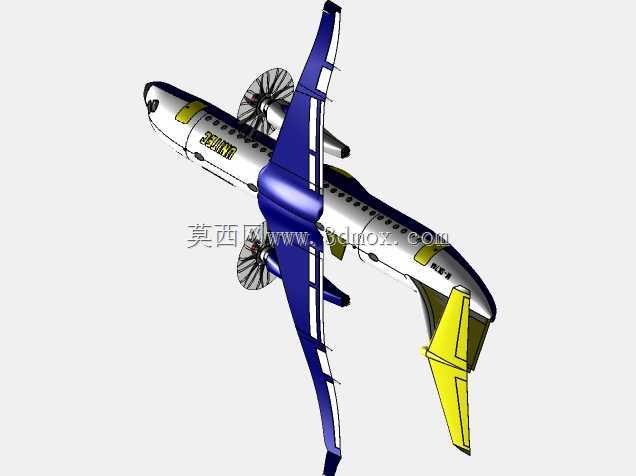

这款双发涡桨支线飞机的三维结构设计，核心面向短途支线客运、通用航空通勤、特种作业改装等实际应用场景，区别于干线宽体客机的大航程大载客量定位，这类机型主要服务于1000公里航程内的中小城市点对点航线、偏远地区通勤运输，也可通过改装执行海洋监测、航空测绘、短途货运等特种任务，对起降场地的适应性更强，能在铺装等级较低的支线机场甚至简易跑道完成起降作业。从功能特性来看，模型完整还原了涡桨动力布局的核心结构，机翼采用上单翼布局设计，一方面可以让发动机安装位置远离地面，避免起降过程中跑道杂物被吸入桨叶，降低野外简易跑道的运行风险，另一方面上单翼结构不会遮挡客舱舷窗视野，同时能让机身下部拥有更完整的货舱装载空间，提升支线运营的载货灵活性。尾翼采用常规T型尾翼布局，平尾布置在垂尾顶端，能够有效避开机翼后方的气流扰动区域，在飞机低速起降、大迎角飞行状态下，保证尾翼的操纵效率，提升飞行过程中的姿态控制稳定性。设计过程中，针对涡桨发动机的安装边界做了精准匹配，两台涡桨发动机通过发动机架固定在机翼中段的承力翼盒位置，桨叶与机身、机翼前缘预留了足够的安全间隙，避免运行过程中桨叶形变与机体结构发生干涉，同时发动机短舱的外形做了流线型修型，降低飞行过程中的空气阻力，提升动力系统的运行效率。机身截面采用类圆形增压客舱设计，能够满足3000-6000米巡航高度下的客舱压力要求，机身前部设置驾驶舱观察窗，舷窗沿机身轴向均匀布置，客舱门布置在机身左侧前部，后机身下部设置腹鳍结构，提升高速飞行时的航向稳定性。起落架采用前三点可收放式布局，前起落架布置在驾驶舱下方，主起落架收纳在发动机短舱后部的舱室内，既不占用客舱和货舱的内部空间，也能降低起落架收放机构的结构复杂度，减少日常维护的工作量。机翼前缘设置有防冰结构安装位，能够适配高纬度寒冷地区的飞行需求，机翼后缘布置襟翼、副翼操纵面，襟翼在起降阶段放出可大幅提升机翼升力，缩短飞机起降滑跑距离，副翼则负责飞行过程中的滚转姿态控制。整个模型的结构细节还原度较高，从机身蒙皮的分块、发动机短舱的检修口盖，到尾翼的作动机构安装位都有清晰体现，能够直接用于航空类教学演示、新机型概念方案验证、虚拟仿真场景搭建等场景，也可为同级别支线飞机的结构设计提供参考，帮助设计人员快速梳理涡桨支线飞机的结构布置逻辑，核对各系统的安装边界，减少前期方案设计阶段的重复建模工作量。
