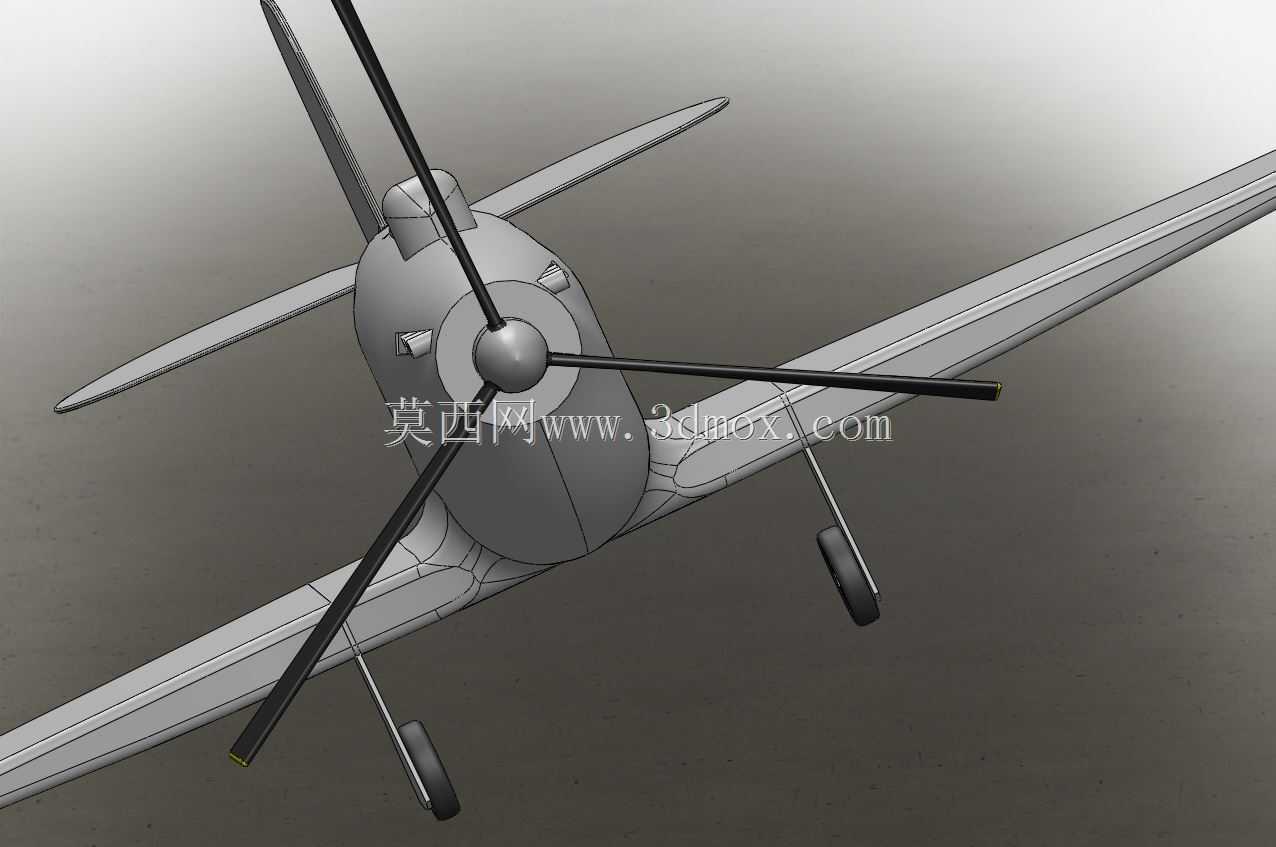

飓风mkII b简化版螺旋桨战机结构

该简化结构模型还原了飓风mkII b型螺旋桨战斗机的核心机体布局，在建模过程中优先保留了对气动布局、挂载适配、结构安装有直接影响的关键特征，省略了对整体结构干涉校验无意义的细碎内饰与非受力装饰件，适配航空装备结构教学、虚拟仿真场景搭建、同比例配套装备适配校验等使用需求。从实际作战使用场景来看，该型战机的机翼挂架是结构设计的核心考量部分，建模时严格还原了挂架的安装位置与承载边界，挂架可适配两枚250磅或两枚500磅航空炸弹，也可挂载两个45加仑容量的副油箱，挂点的位置设置充分考虑了投放过程中的气动干涉问题，与机身中轴线、螺旋桨旋转平面保持了足够的安全距离，避免挂载物投放时与机体、螺旋桨发生碰撞。动力系统部分的建模保留了三叶螺旋桨的旋转包络边界、发动机舱的安装尺寸，螺旋桨旋转平面与机翼前缘的相对位置完全符合实机的气动布局要求，机身前部的机枪安装位也按照实机的布置位置还原，两侧机翼共设置12挺7.7毫米勃朗宁机枪的安装接口，接口位置避开了机翼内部的翼梁承力结构，同时保证机枪发射的弹道完全处于螺旋桨旋转的安全间隙范围内，无需额外设计复杂的射击协调器冗余结构。机身整体采用半硬壳式结构的简化表达，明确标注了机身截面的最大尺寸、机翼展长的边界范围、起落架放下状态的整机高度参数，在进行虚拟场景布置、地勤保障设备适配、机库停放空间校验时，可直接提取模型的外轮廓尺寸作为设计依据，无需额外进行轮廓拟合。起落架部分采用后三点式布局的简化结构，还原了主起落架的轮距、尾轮的安装位置与接地角度，可直接用于地面滑行状态的运动仿真，起落架的收放舱室边界也做了明确的结构表达，能够清晰展示收放状态下的结构干涉情况。燃油系统的布置在模型中通过机身内部的腔体划分做了简化体现，挂载副油箱时的燃油管路接口位置与机翼挂点的相对位置符合实机的油路走向，可用于燃油系统配重计算、航程仿真的基础模型使用。尾翼部分的结构还原了水平尾翼、垂直尾翼的安装角度与舵面偏转范围，能够满足基础飞行动力学仿真的结构精度要求，机身蒙皮的分块接缝做了简化处理，既保留了实机的外形识别特征，又避免了过多细碎面增加仿真运算的负载。
