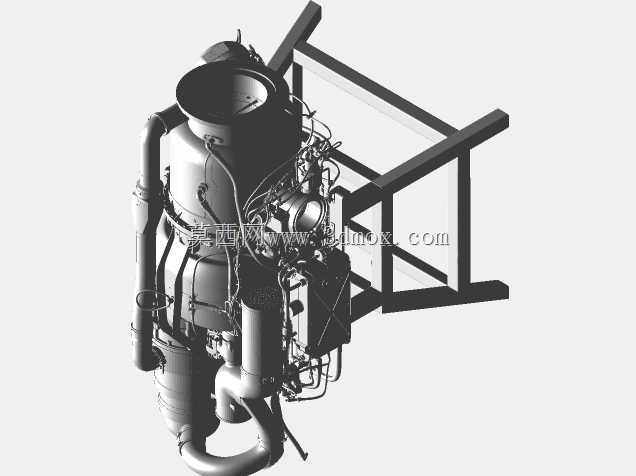

加勒特航空涡轮发动机带安装机架结构

这套三维结构完整还原了加勒特系列涡轮发动机配套安装机架的全细节，建模过程中优先考虑了航空动力单元在地面测试、小型通航飞行器改装场景下的安装适配需求，没有做多余的外观简化，所有外露管路、线束固定点、附件安装位都按照实际装配逻辑做了对应呈现。从实际应用角度出发，这类带集成机架的动力单元常被用于小型固定翼通航飞机、地面辅助动力测试台、特种无人动力平台的动力选型参考，机架部分采用方管焊接框架结构，预留的安装孔位完全匹配发动机本体的悬置点，建模时特意校核了机架的边界尺寸，确保发动机本体最大外径处与框架内侧留有足够的检修操作空间，日常维护时无需完全拆解机架即可完成外围管路、附件的拆装作业。设计思路上没有追求过度的曲面光顺效果，而是优先还原工程实际的装配关系：发动机进气口的法兰连接位、排气段的管路走向、燃油管路与线束的固定卡扣位置都和实物一一对应，机架的底部横梁预留了与测试台架、飞行器机身承力结构连接的通用安装孔，孔位间距参考了同级别动力单元的通用安装规范，可直接用于前期布局校核。结构层面，发动机本体的附件布局完全遵循实际产品的排布逻辑，滑油附件、燃油调节部件、点火相关组件都布置在维护可达性更好的侧面，机架的斜向支撑筋特意避开了所有附件的拆装路径，不会出现维护时工具与结构干涉的问题；建模过程中对安装边界做了反复校核，整机带机架的最大宽度、高度、长度尺寸都控制在同级别动力单元的常规适配范围内，进气口端面的连接尺寸、排气出口的朝向都可以直接对接进排气系统的配套设计，不需要额外做结构调整。对于结构设计从业者来说，这套模型可以直接用于动力舱布局的干涉检查、安装支架的受力分析参考，也能作为涡轮发动机外围管路布局的学习样本，所有结构的倒角、焊缝预留位置都符合机械加工与焊接工艺的实际要求，没有出现违背工艺常识的理想化结构，能直接对接后续的工程化设计环节。
