五缸星型航空活塞动力装置结构

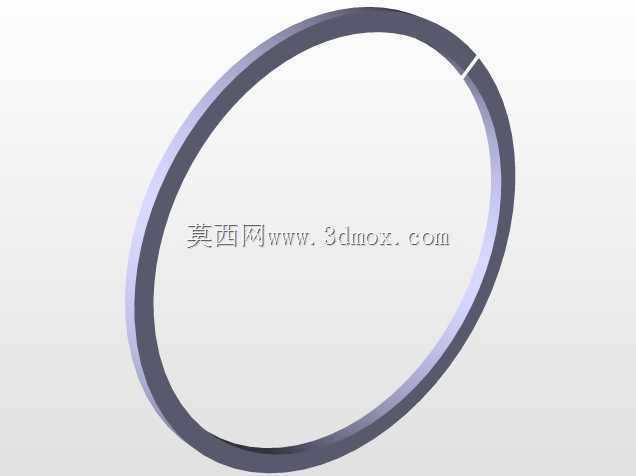

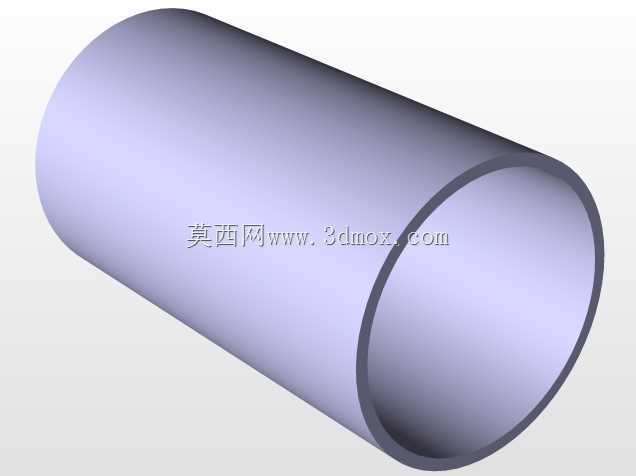

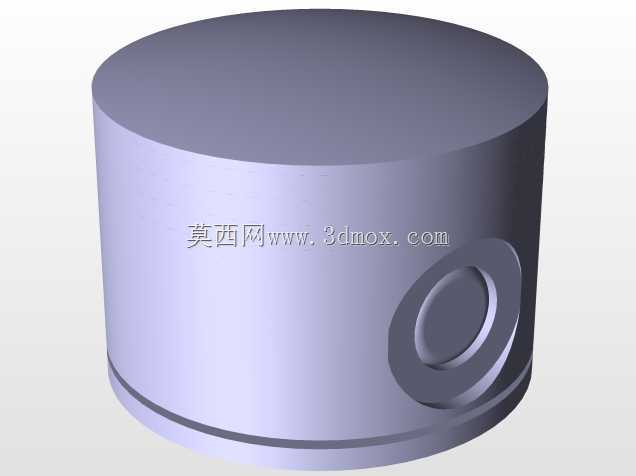

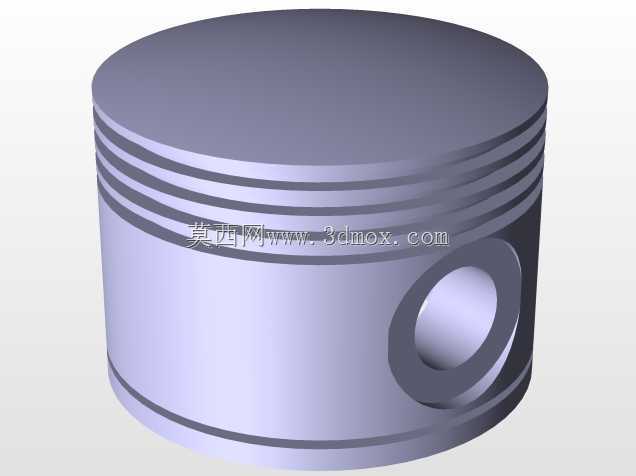

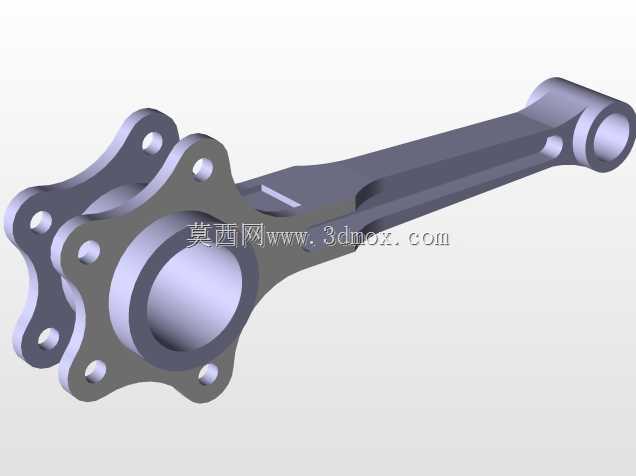

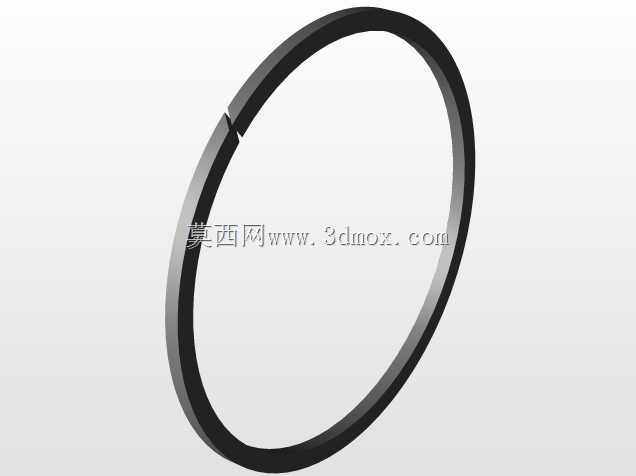

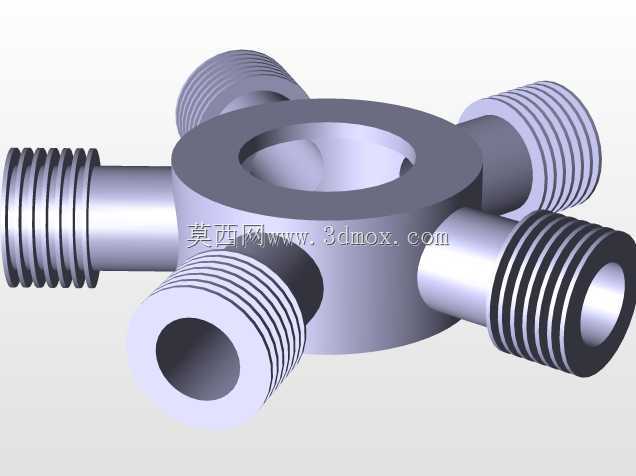

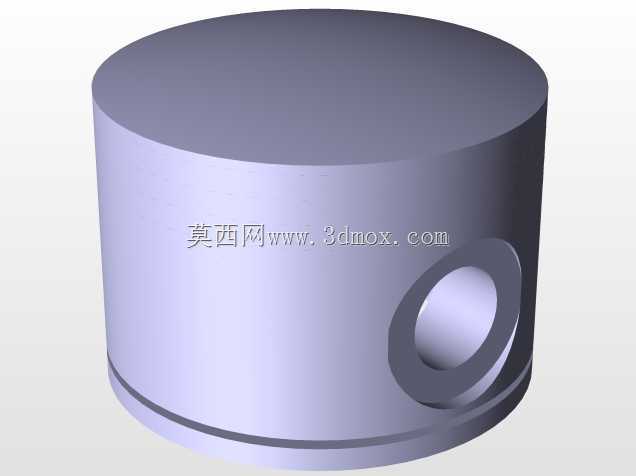

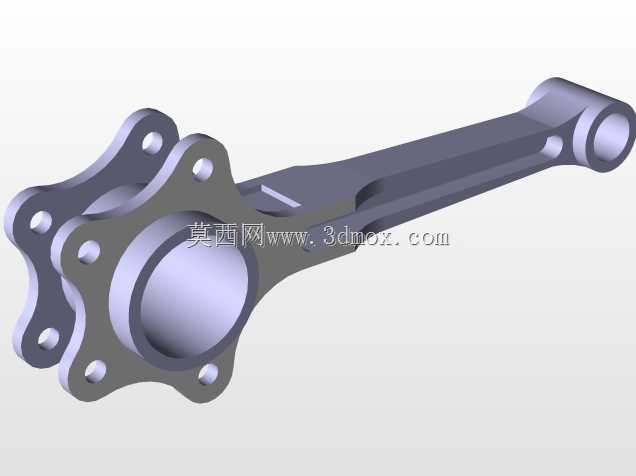

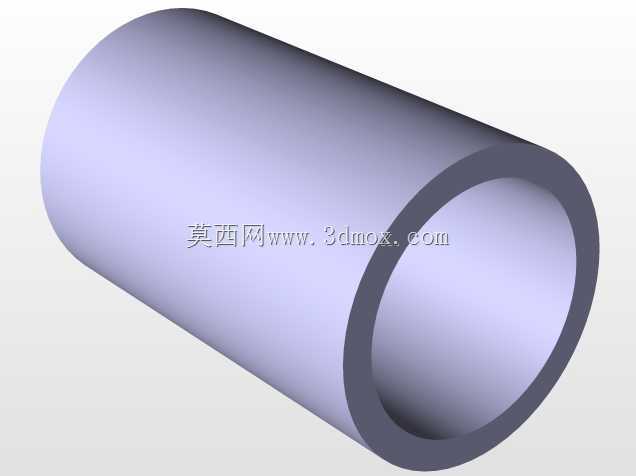

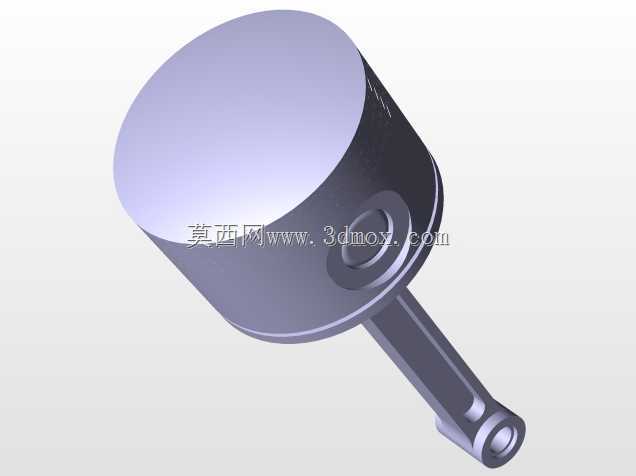

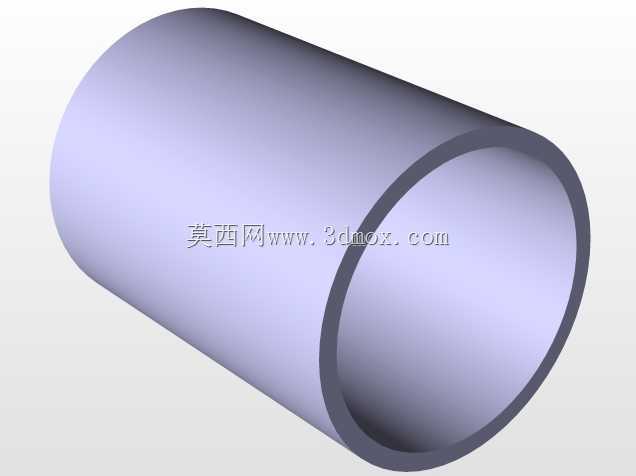

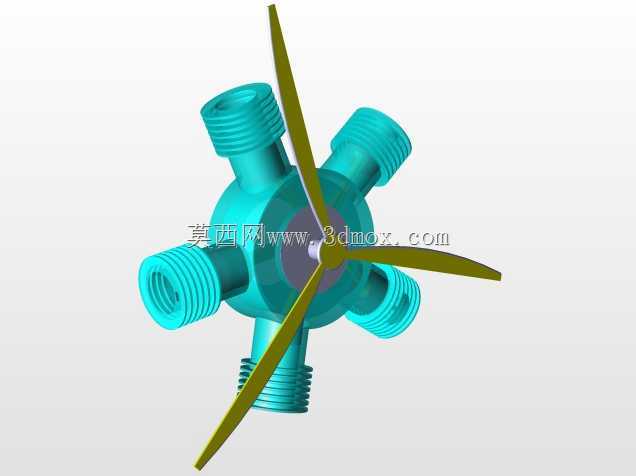

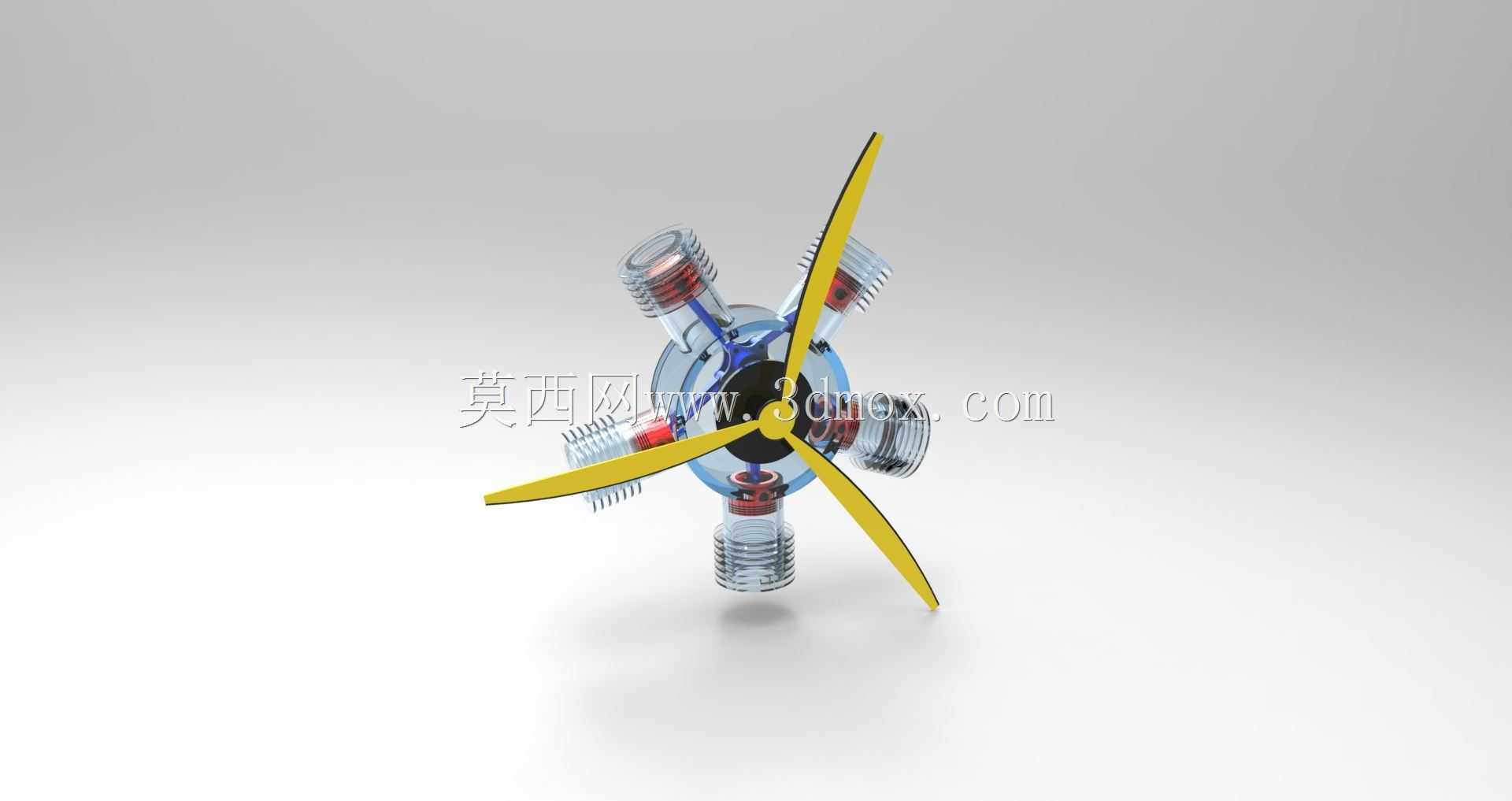

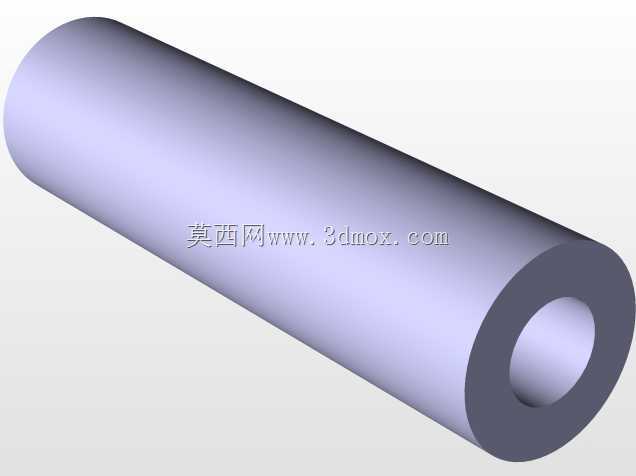

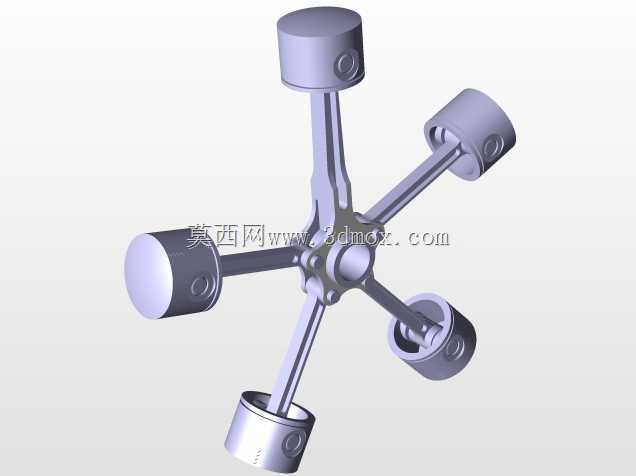

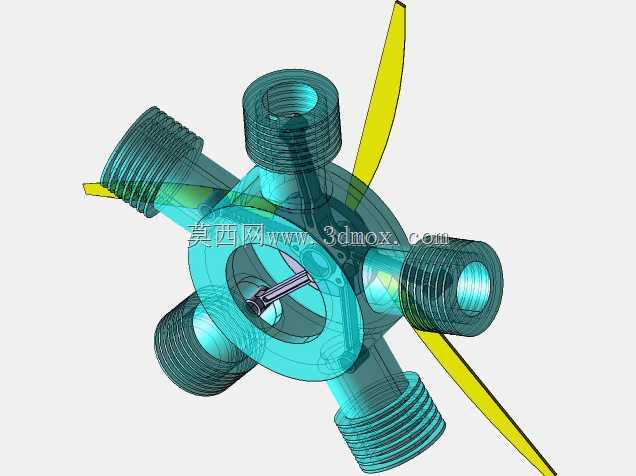

这类五缸径向布置的活塞动力装置，早期广泛应用于轻型通航飞机、初级教练机的动力段，部分小型无人靶机、农业作业低空飞行器也会采用该类结构作为核心动力输出单元，相比直列、V型活塞引擎，其迎风面的散热条件更适配低速低空飞行的风冷需求，无需布置复杂的液冷管路与散热组件，能大幅降低动力系统的自重占比，提升飞行器的有效载荷空间。从结构设计逻辑来看，五个气缸以曲轴中心为原点呈等角度星型排布，每根连杆都铰接在中心曲柄销上，曲轴仅需单组曲柄结构即可完成全部气缸的动力汇流，曲轴轴向尺寸被大幅压缩，整体动力单元的轴向长度远低于同排量的直列引擎，能适配轻型飞机机头紧凑的安装边界，安装法兰可直接对接机身防火墙的固定点位，输出轴端直接连接定距螺旋桨，无需额外设置过长的传动转接段。设计过程中优先考虑了动力输出的平顺性，五缸交替做功的间隔角均匀，曲轴运转时的一阶、二阶振动幅值更低，配合螺旋桨本身的转动惯量，可省去大尺寸的平衡轴结构，进一步精简了内部零件数量。气缸外侧直接布置散热鳍片结构，飞行过程中迎面气流可直接扫过全部气缸外壁，即便在夏季低空大油门工况下，也能将气缸头温度控制在材料许用范围内，不会出现局部过热导致的活塞卡滞问题。前部螺旋桨采用等弦长的叶型设计，桨根与曲轴输出端的连接座采用锥面配合加锁紧螺母的固定形式，可承受大拉力工况下的载荷冲击，日常维护时仅需松开锁紧结构即可快速完成桨叶的更换检修。整体结构的安装边界围绕机头圆形整流罩的内径设计，五个气缸的外轮廓刚好适配整流罩的内部空间，不会出现结构干涉，同时预留了点火线路、燃油管路的排布空间，所有管路接口都朝向维护侧布置，日常检查火花塞、调整气门间隙时无需拆解过多外围结构，外场维护效率远高于同功率级的液冷动力单元。这类动力结构的设计核心是在有限的径向空间内，通过周向均布气缸的形式实现更大的排量，同时兼顾风冷散热需求与维护便捷性，非常适合对自重、维护性要求较高的低空轻型飞行器场景，其结构紧凑、零件数量少的特点，也让其在小型动力装备的改装、教学演示场景中有着较高的应用价值，能直观展示活塞引擎的曲柄连杆机构工作逻辑与星型动力的布局特点。
