六旋翼多用途航拍作业飞行器结构设计

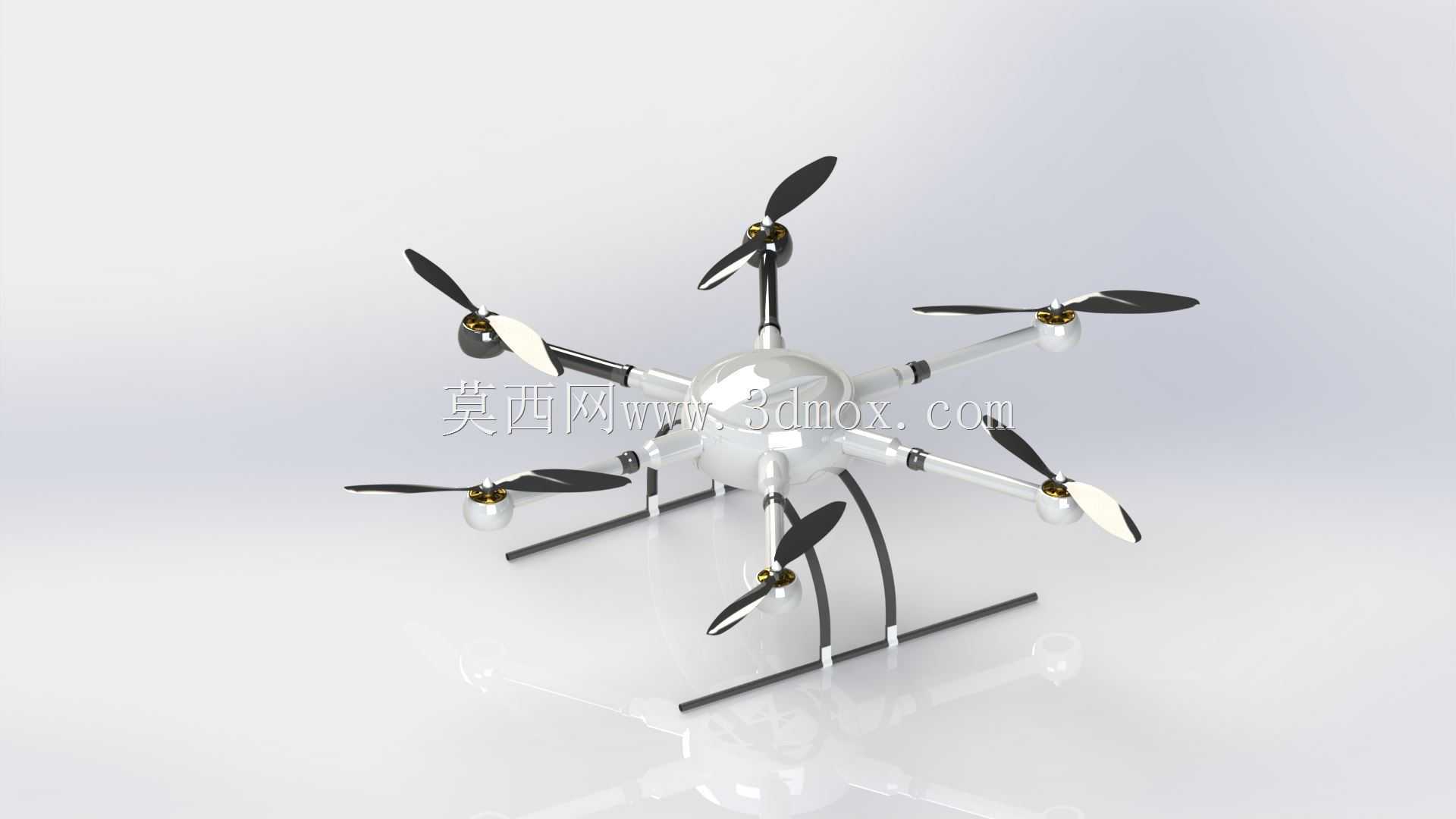

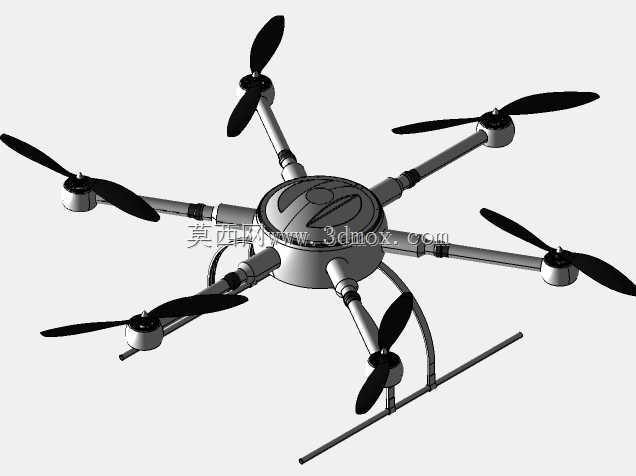

这款多旋翼飞行器的结构设计围绕低空稳定作业需求展开，六个旋翼沿中心机体呈等角度辐射排布，相比四旋翼构型，单旋翼负载更低，动力冗余度更高，即便单组动力单元出现故障，剩余旋翼仍可维持机体姿态稳定迫降，适配测绘巡检、低空航拍、轻量载荷投放等对飞行可靠性要求较高的场景。中心机体采用一体化圆润壳体设计，内部预留飞控模块、电池仓、信号接收单元的安装空间，壳体曲面做了流线型过渡，可降低低空飞行时的风阻系数，减少紊流对机体姿态的干扰。机臂采用中空薄壁结构设计，在保证结构刚度的前提下尽可能降低自重，每片机臂末端的电机安装座做了同轴度定位设计，可保证电机输出轴与旋翼平面垂直，避免飞行过程中出现不必要的振动，降低飞控姿态修正的负载。旋翼采用正反桨配对设计，相邻旋翼旋转方向相反，可抵消旋翼旋转产生的反扭矩，无需额外设置尾桨结构即可维持机体航向稳定，桨叶翼型经过优化，悬停状态下气动效率更高，相同电池容量下可获得更长的续航时间。起落架采用两组平行滑橇式结构，通过竖向支撑臂与机体底部连接，支撑臂的高度预留了足够的下方载荷安装空间，可挂载小型航拍相机、测绘传感器或者轻量作业载荷，滑橇式结构无需额外收放机构，降落时可通过自身结构形变吸收冲击能量，对不平整起降场地的适应性更强，同时避免了轮式起落架的结构复杂度与额外重量。设计过程中对整机的重心做了严格配平，确保重心落在六个旋翼围成的中心区域，避免飞行过程中出现单侧动力负载过大的问题，机臂与中心机体的连接位置做了加强结构，可承受机动飞行时的弯矩载荷，长期使用不会出现机臂形变偏移的问题。整机的安装边界充分考虑了模块化拆装需求，机臂与中心壳体采用快拆结构设计，运输时可将机臂拆下减小收纳体积，作业时可快速组装完成调试，旋翼与电机输出轴采用快装卡扣连接，无需额外工具即可完成桨叶更换，适配外场快速作业的使用需求。机体底部预留了通用载荷安装接口，可根据不同作业场景更换对应的任务模块，无需对机体主体结构做额外改装，拓展性较强。
