大尺寸航天器构件3D打印作业装备

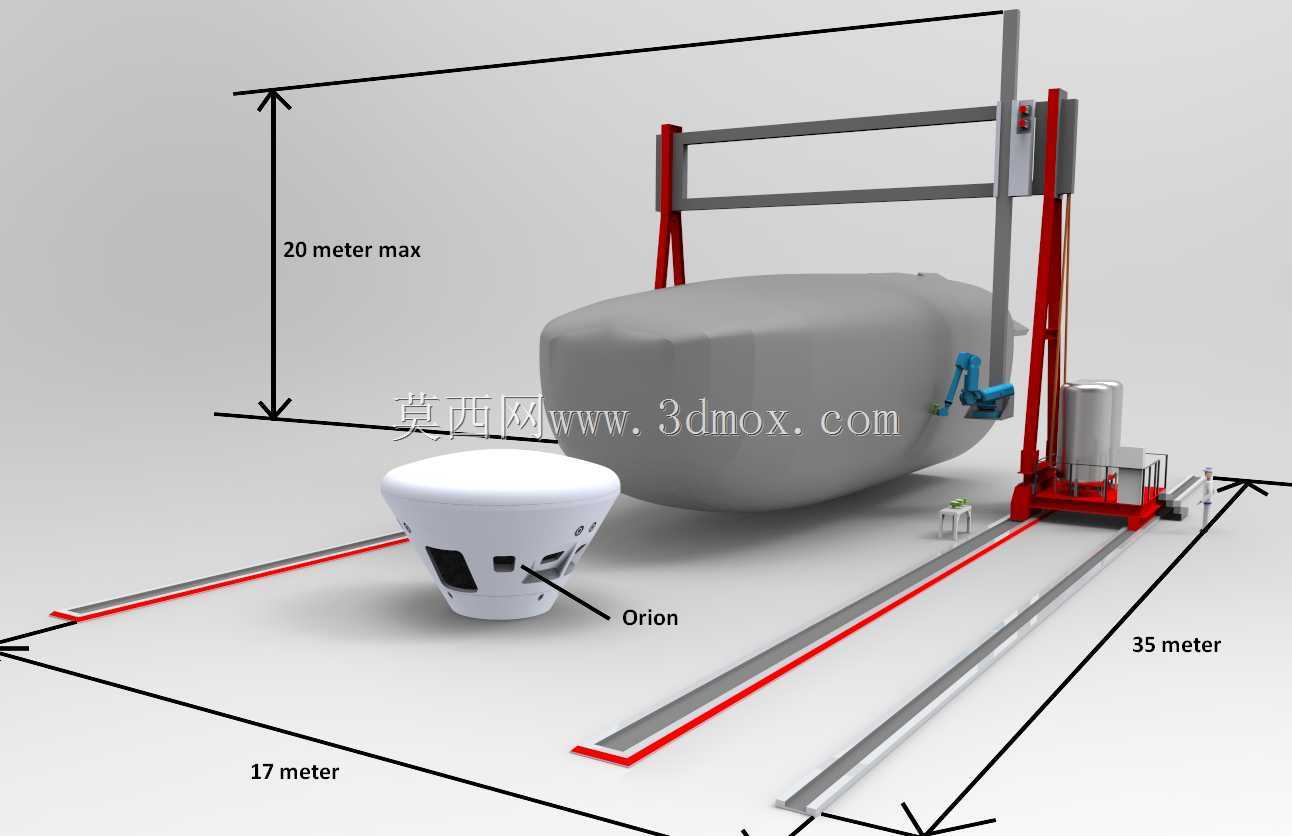

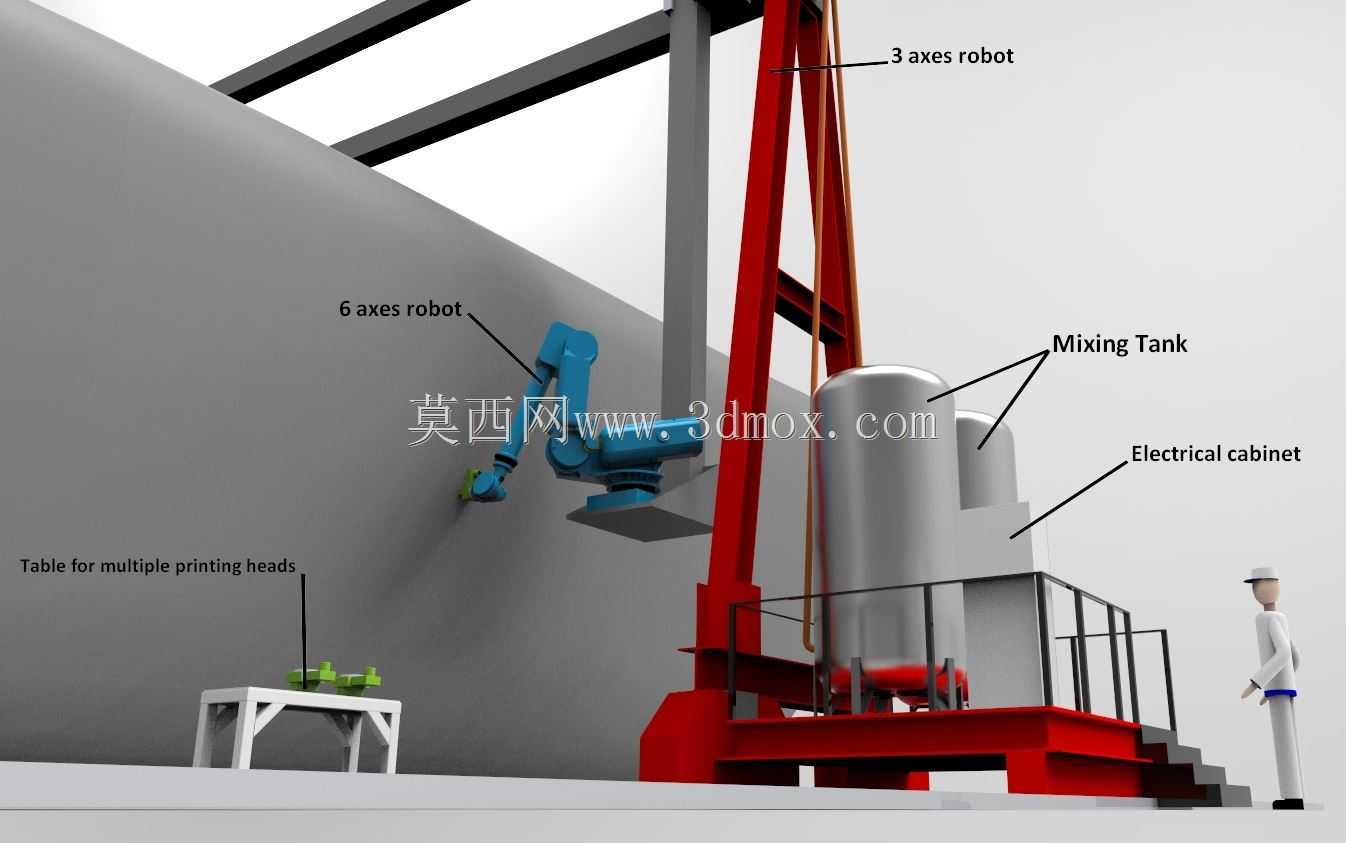

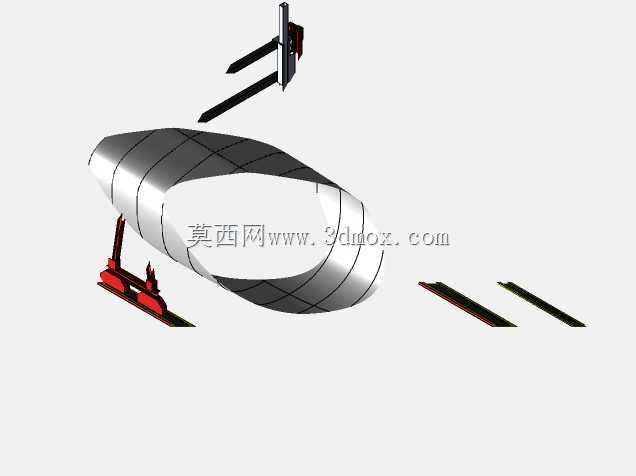

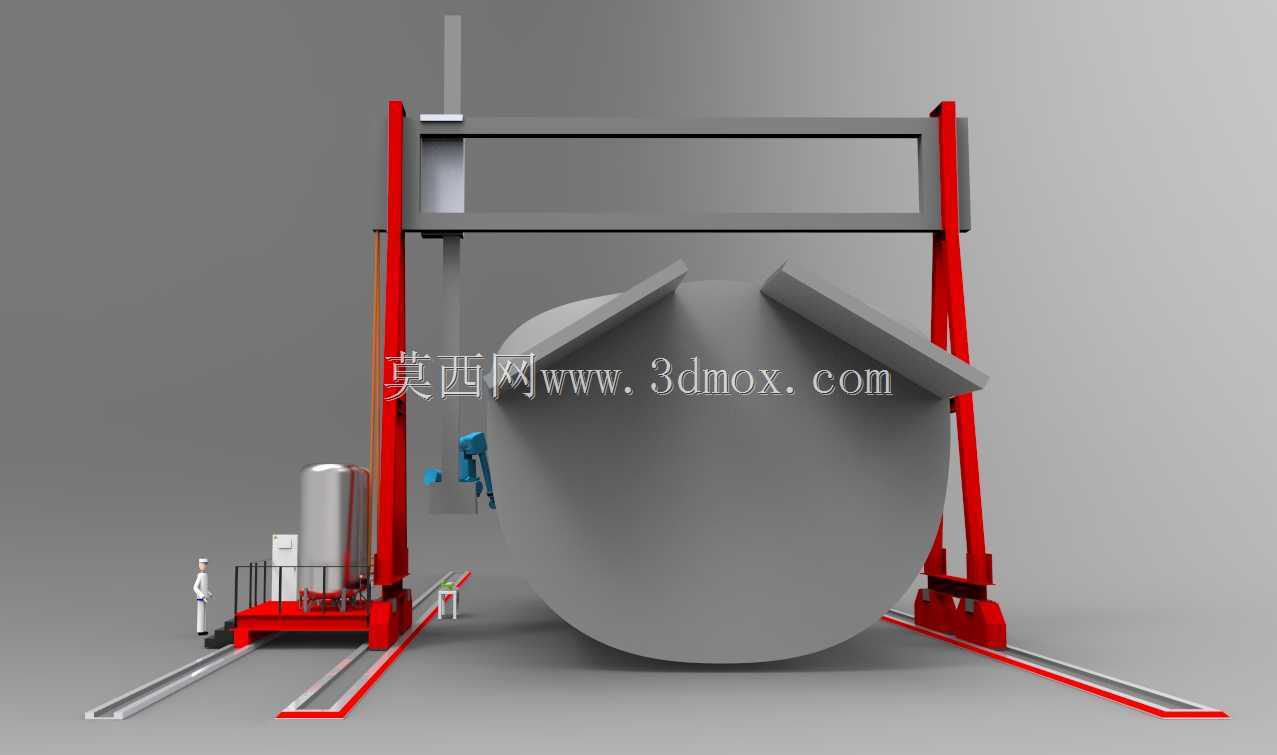

这套装备针对大尺寸航天构件的原位增材制造需求设计，主要服务于航天器大型舱段、整流罩类部件的一体化成型作业场景，解决传统工艺中大型构件拆分制造、拼接精度不足、生产周期过长的实际痛点。整套设备采用龙门跨轨式布局，作业区域的地面铺设双平行直线导轨作为移动基准，导轨跨距设定为17米，轨道总延伸长度达35米，可覆盖长尺寸构件的全行程打印需求；龙门架的垂直升降行程最大可达20米，能够适配大高度、大曲面轮廓构件的打印作业空间要求，设备安装时需保证导轨平面度公差控制在每米0.1毫米以内，避免大行程移动过程中出现打印头定位偏差。设备的执行端搭载多轴联动打印头模组，可配合构件曲面轮廓实时调整打印姿态，适配熔融沉积、颗粒料挤出等多种增材工艺的末端执行器快换需求，打印过程中可根据构件不同部位的力学性能要求，实时调整送料速率与打印路径参数。配套的物料供给系统集成在龙门移动侧端，包含密封储料罐、物料输送管路与恒温控温模块，可长时间维持打印物料的性能稳定，减少大尺寸构件长时间连续打印过程中的物料性能波动。设计阶段优先考虑了大跨度结构的刚性问题，龙门立柱采用箱型焊接结构并做时效去应力处理，横梁采用截面渐变的桁架式结构，在保证整体结构刚性的前提下尽可能降低移动负载，减少龙门沿轨道长距离移动时的结构形变。作业区域旁预留了航天器构件的临时支撑工位，可适配Orion类返回舱、大型燃料贮箱等不同构型航天构件的装夹定位需求，打印作业前可通过三维扫描对构件基准面做预定位，自动匹配打印路径的初始坐标，减少人工对位的操作误差。整套设备的控制系统集成在龙门侧的电控柜内，可实现全行程的闭环位置反馈，打印过程中实时监测打印头的温度、出料状态与龙门移动速度，出现异常时可自动暂停作业并触发位置记忆，故障排除后可从断点位置继续打印，避免大尺寸构件打印中途报废造成的物料与时间损耗。
