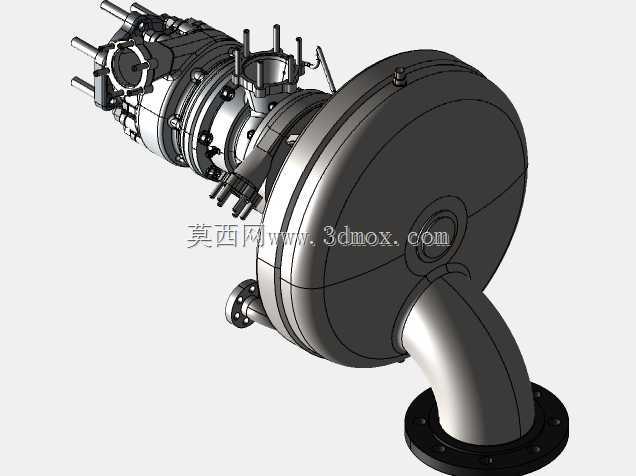

参考RD-0109方案设计的涡轮泵结构

在流体输送类动力装置的配套选型与结构设计场景中，这类参考成熟涡轮装置方案搭建的泵体结构，主要承担轴向入口流体的增压输送职能，可适配小功率发电单元的工质供给需求，也能在小型流体循环系统中作为核心动力部件使用。从结构设计逻辑来看，该泵体的介质供给路径采用轴向入口布局，流体进入泵腔后，通过单列径向布置的主动涡轮驱动转子做单轴回转运动，完成流体动能与压力能的转换，最终将增压后的介质输送至下游管路，为发电机等配套设备提供符合压力要求的工质输入。泵体的支撑结构设置在转子与安装支架的衔接位置，采用轴承支撑的布局形式，既能够约束转子回转过程中的径向窜动，也可以平衡部分轴向载荷，保障转子在额定转速下的运转稳定性，避免出现叶轮擦碰泵腔的问题。在安装边界的考量上，该泵体的轴向尺寸与径向轮廓适配小型集成式动力单元的安装空间，安装接口可匹配常规的管路连接标准，不需要额外做大幅的结构改型就能嵌入现有流体回路中。建模过程中对泵腔的流道轮廓、涡轮叶片的型线、转子轴的支撑位都做了对应的结构还原，虽然部分细节存在简化，但核心的装配关系、运动逻辑都能完整呈现，能够为同类型涡轮泵的结构选型、方案验证、装配干涉检查提供三维参考。在实际工程应用里，这类涡轮泵常被用于小流量高扬程的流体输送场景，比如小型动力系统的燃料供给、闭式循环回路的介质循环等工况，单轴驱动的结构形式减少了中间传动部件的数量，能够降低整体结构的故障率，同时也能缩小设备的整体体积，适配空间受限的安装场景。设计时参考成熟装置的结构方案，能够缩短前期方案验证的周期，规避部分结构设计上的常见问题，比如转子动平衡的初始偏差、流道阻力过大导致的效率偏低等问题，建模时保留的核心结构特征，也能为后续的工程化改型提供基础的三维参照，方便设计人员根据实际工况参数调整叶片角度、流道尺寸、支撑跨距等关键参数。
