在线电动液压泵密封结构设计方案

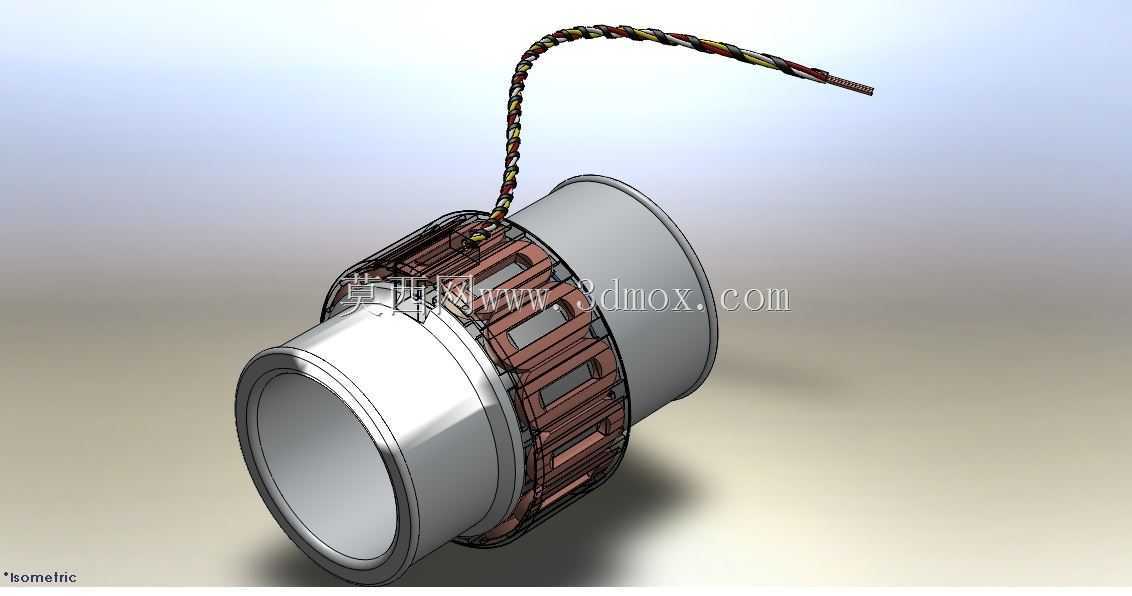

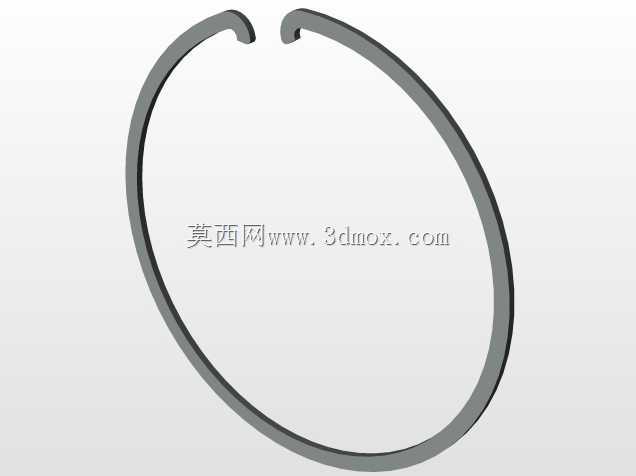

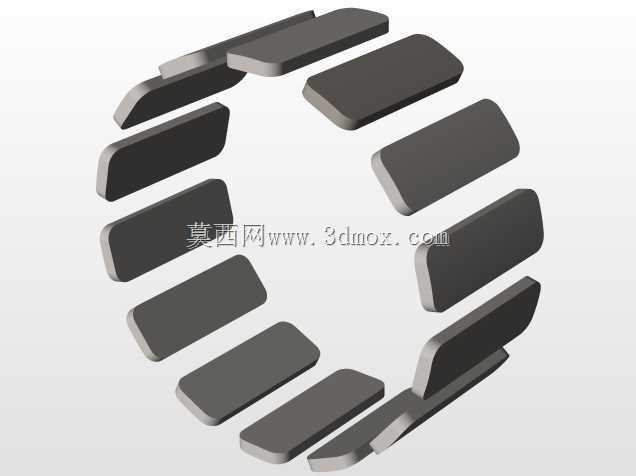

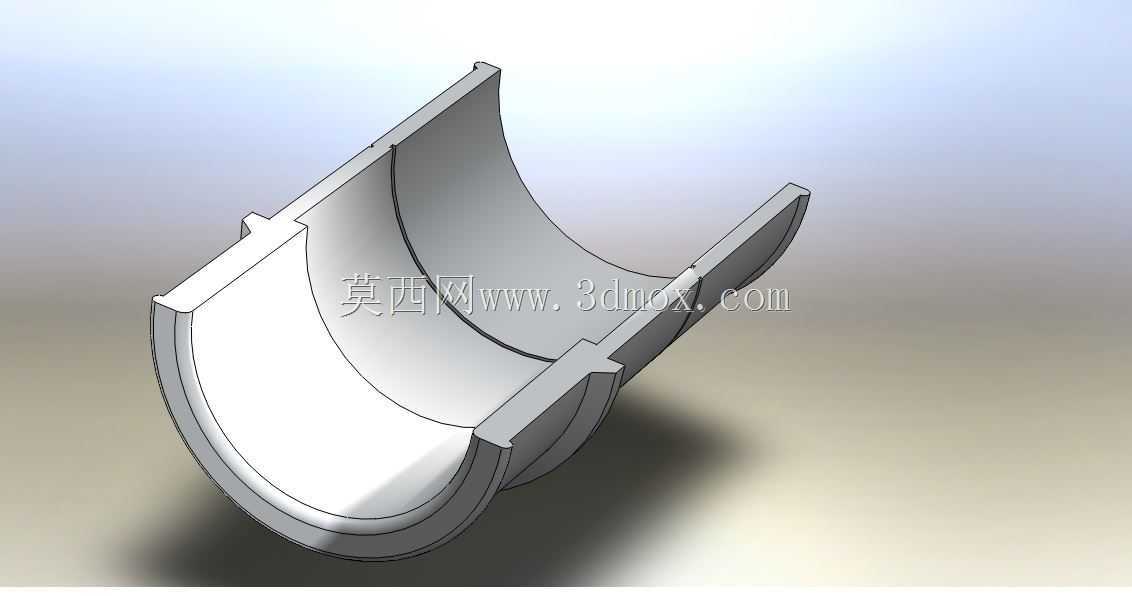

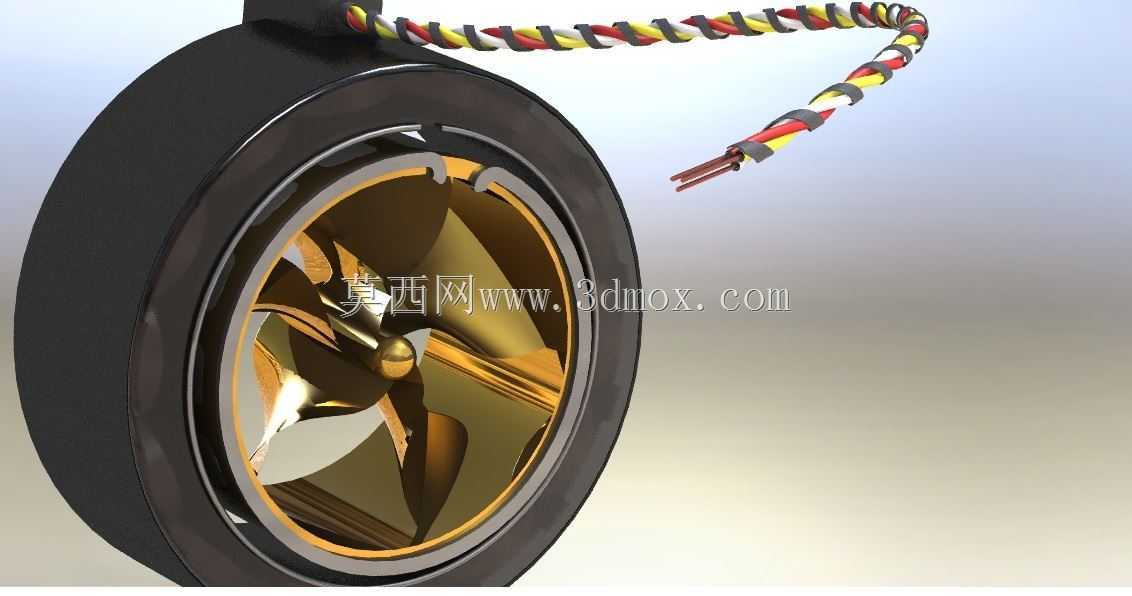

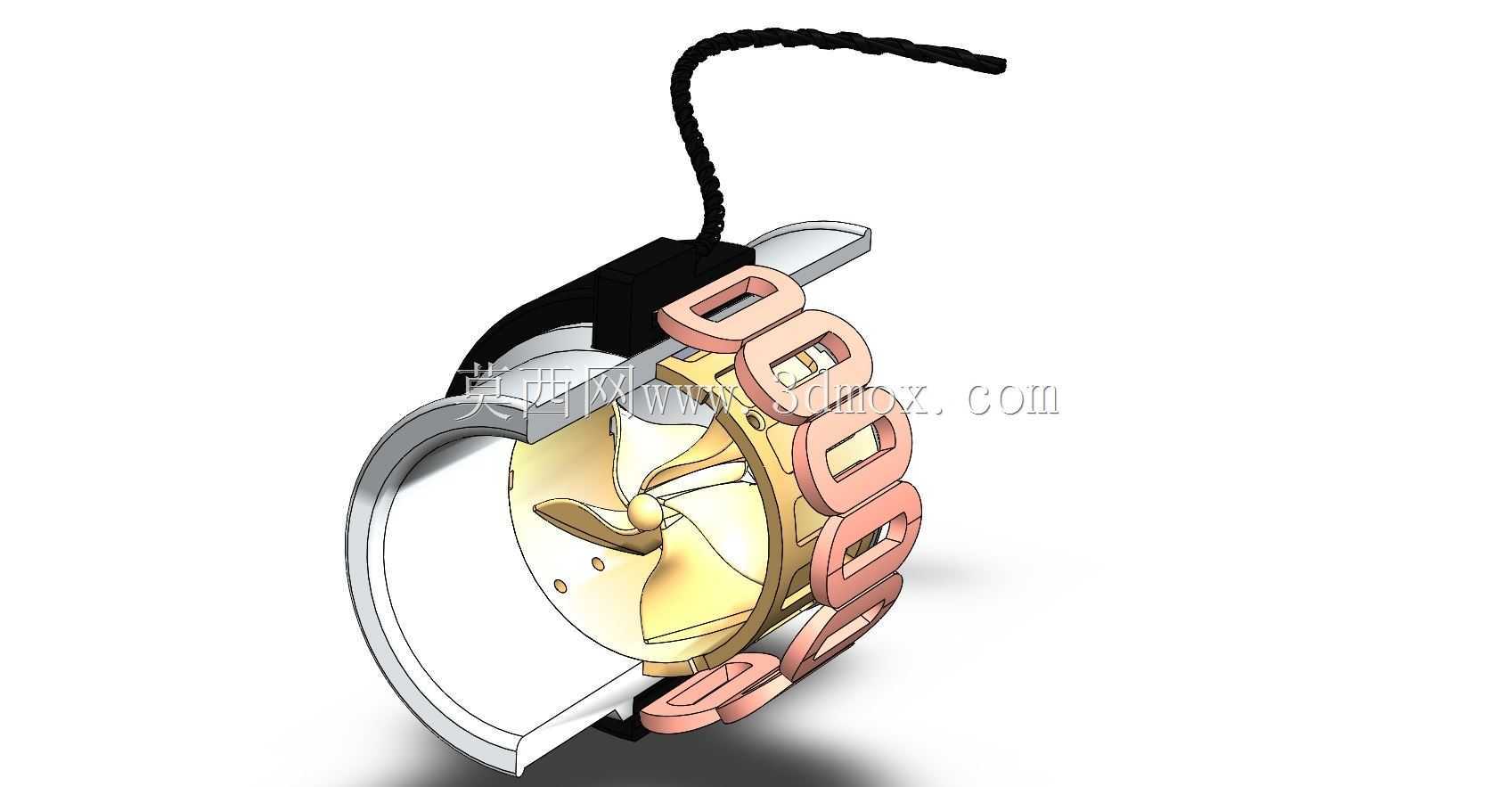

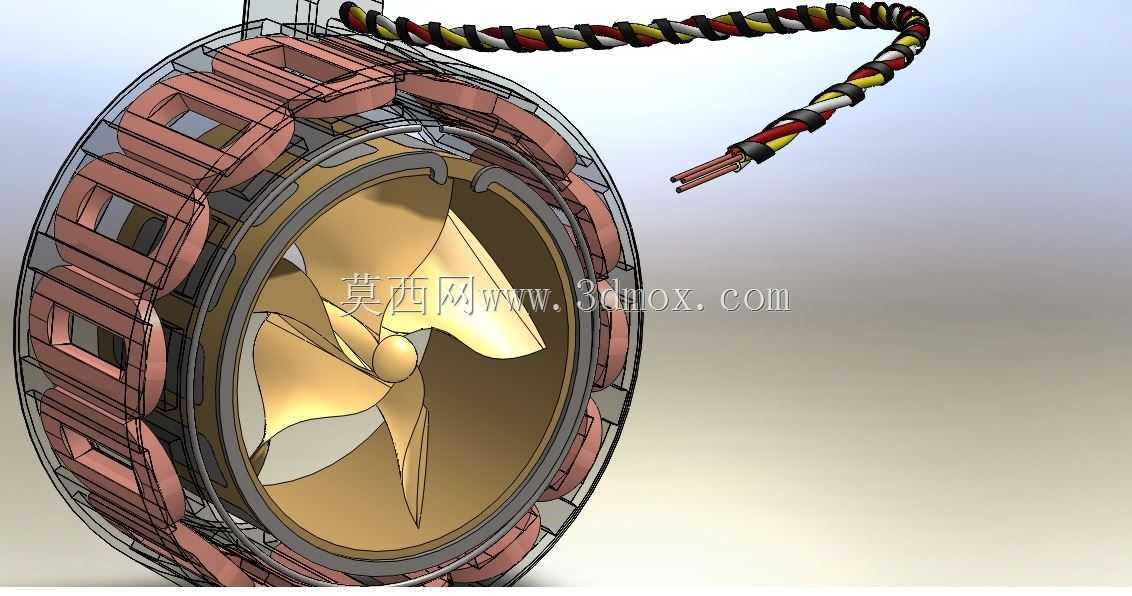

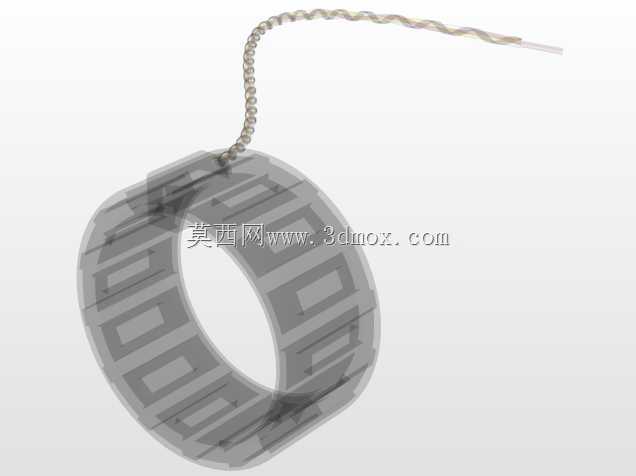

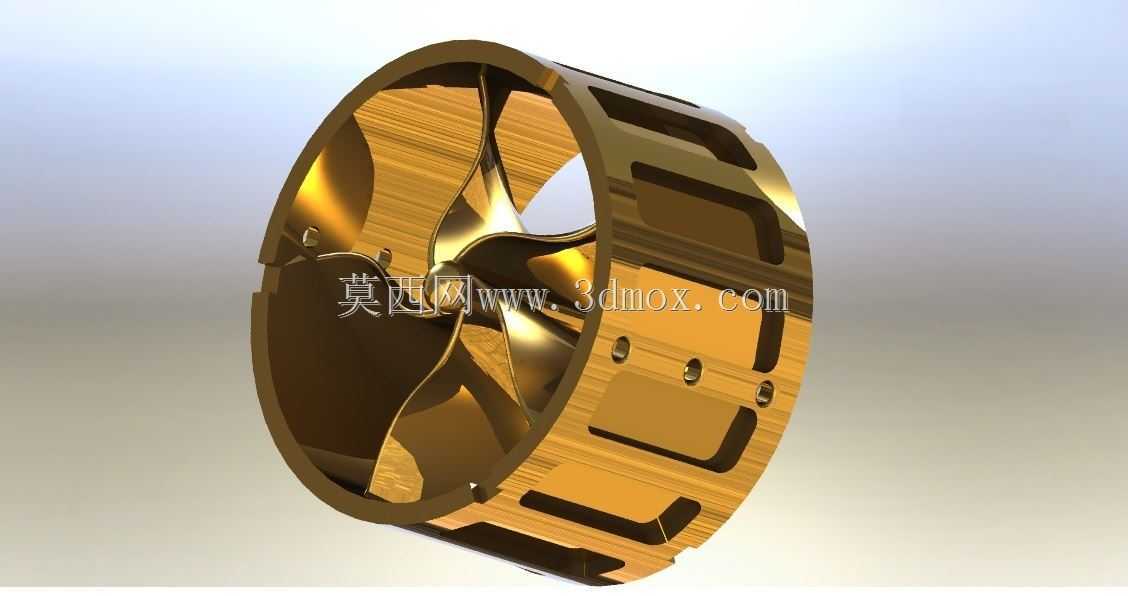

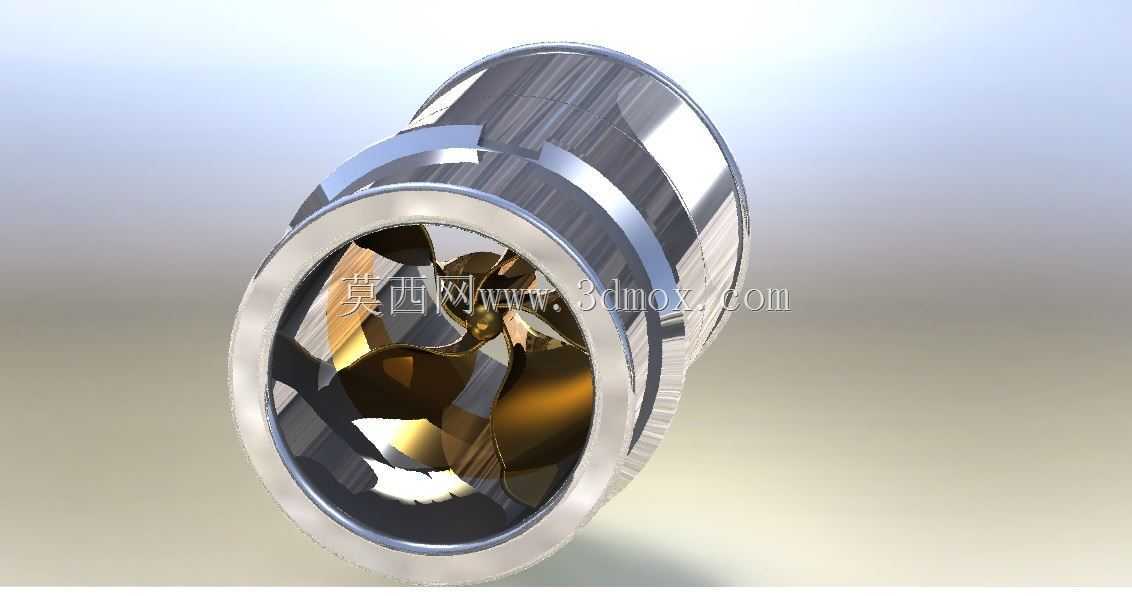

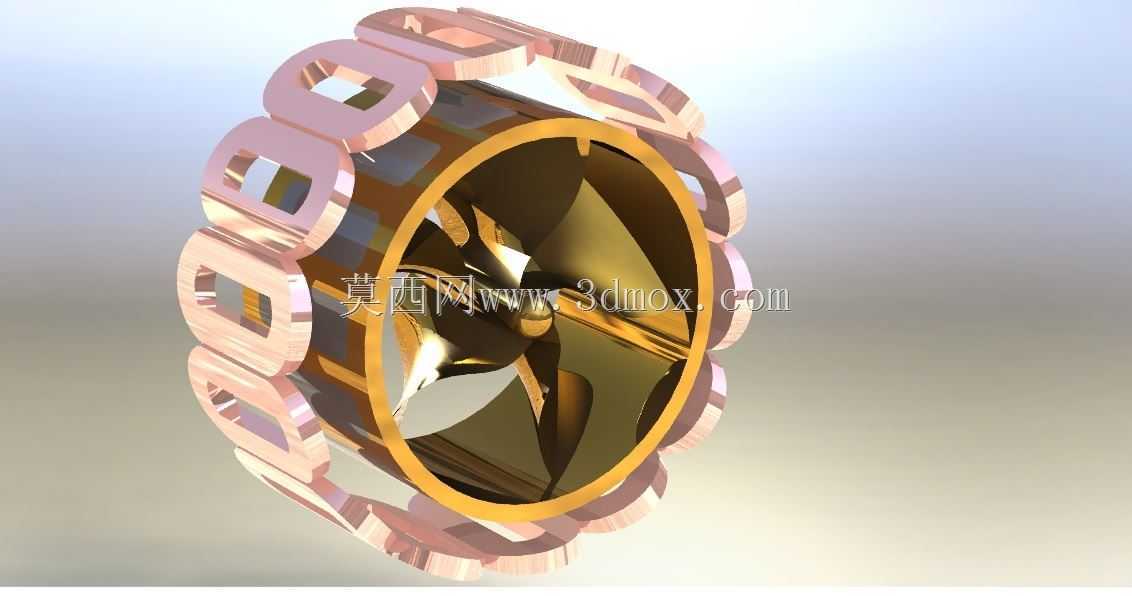

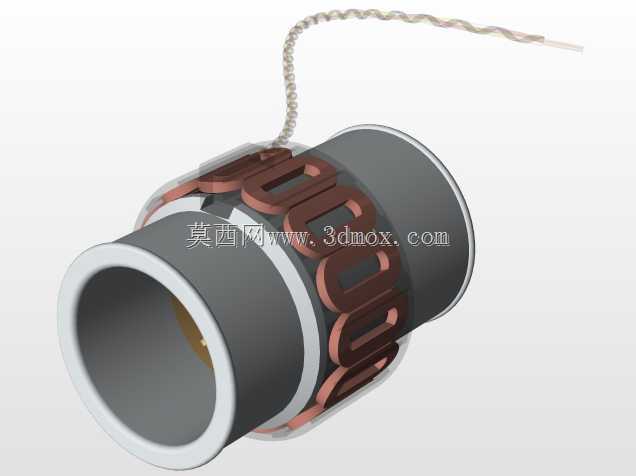

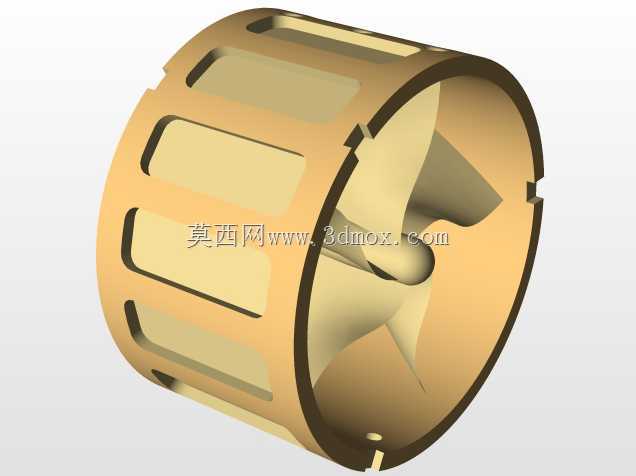

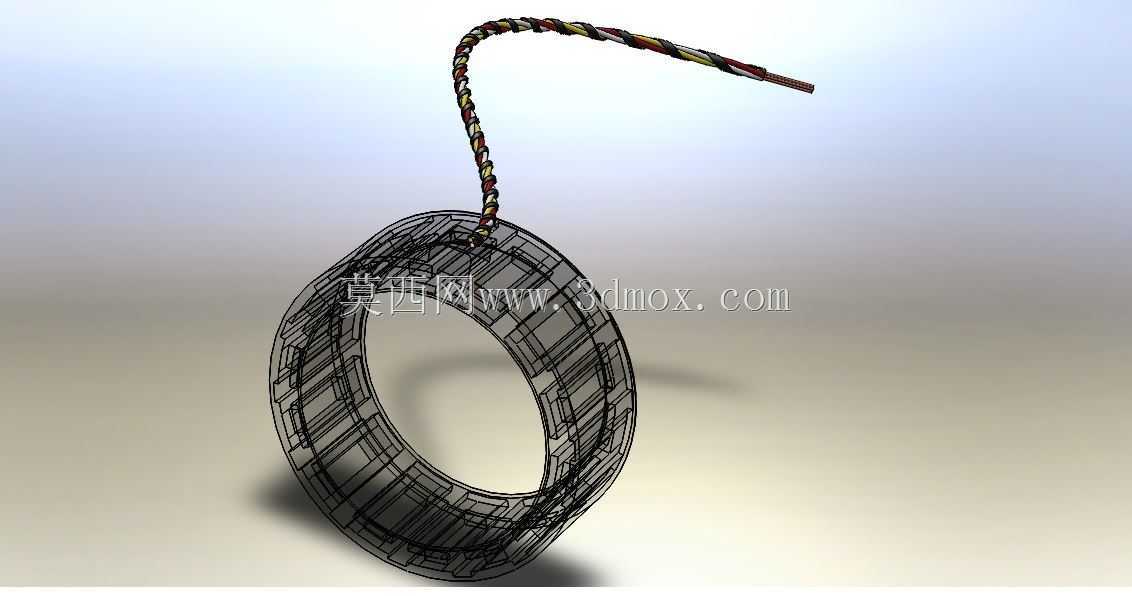

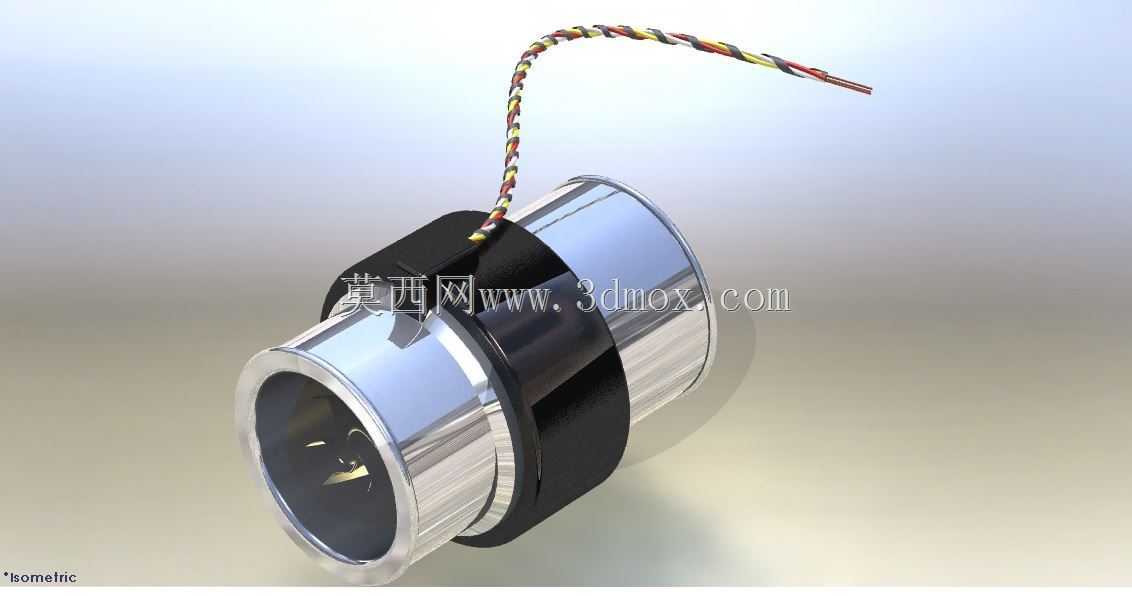

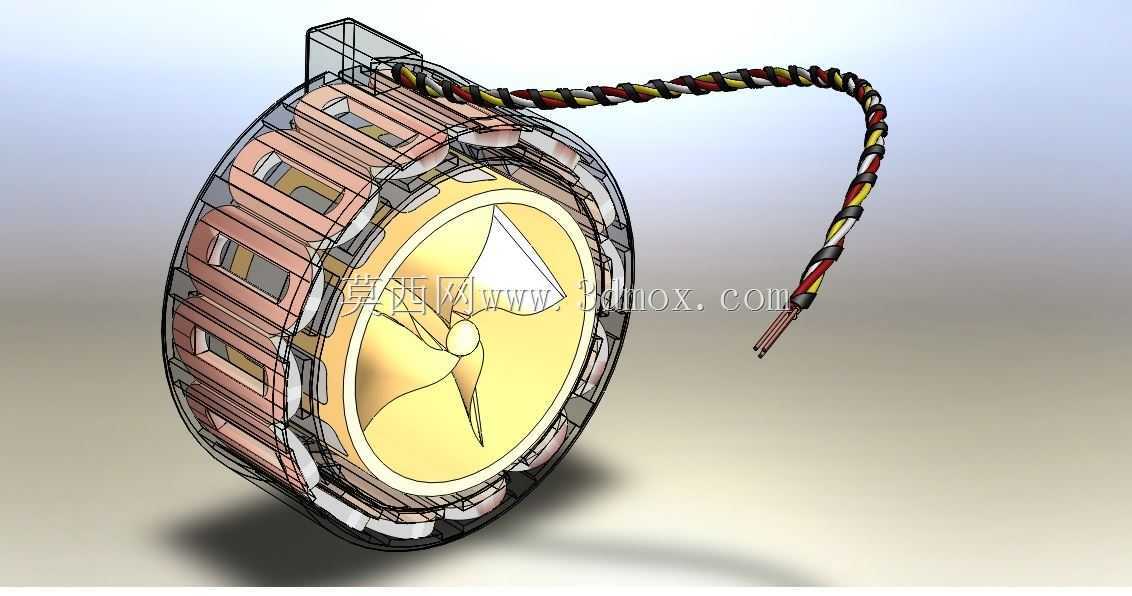

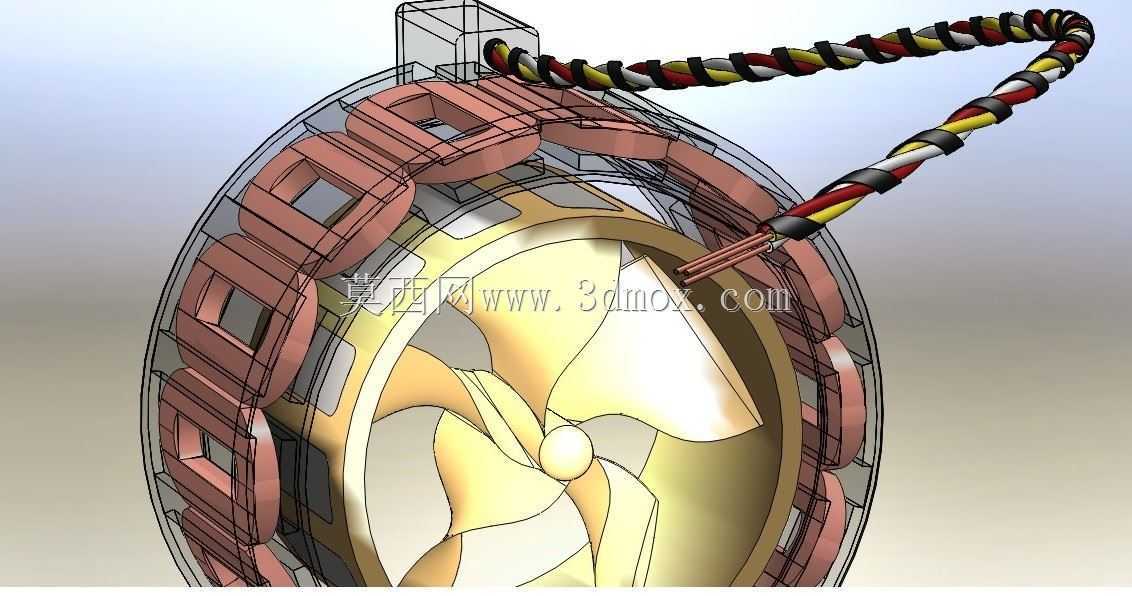

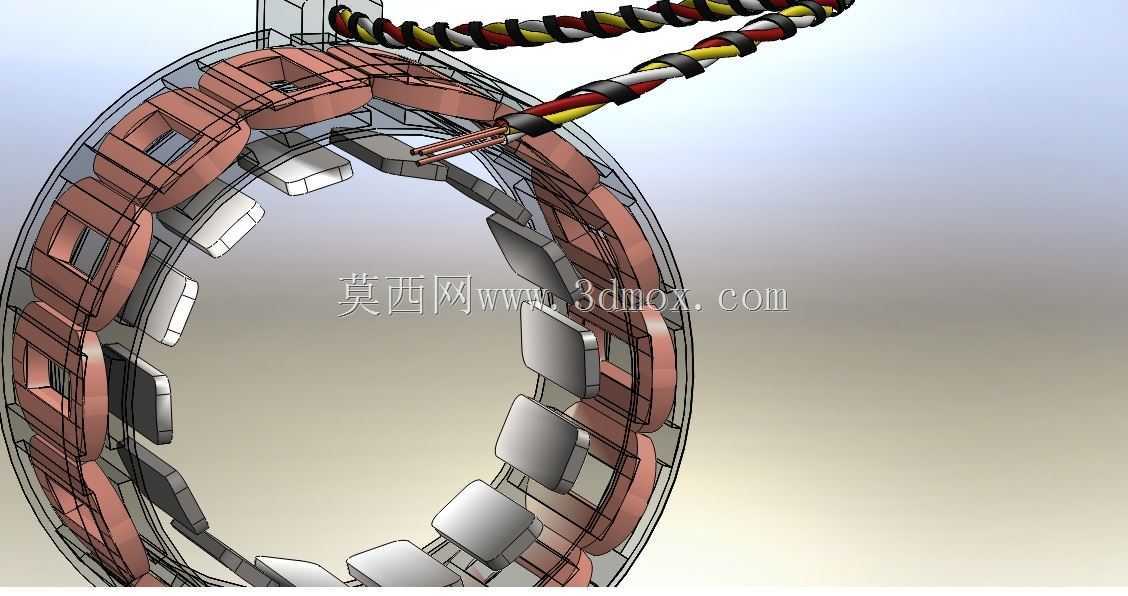

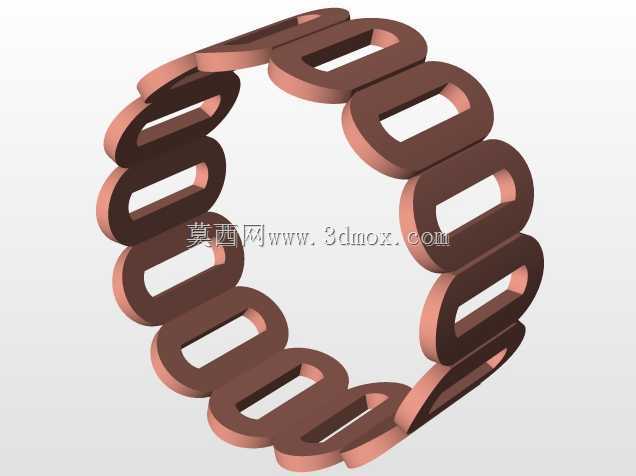

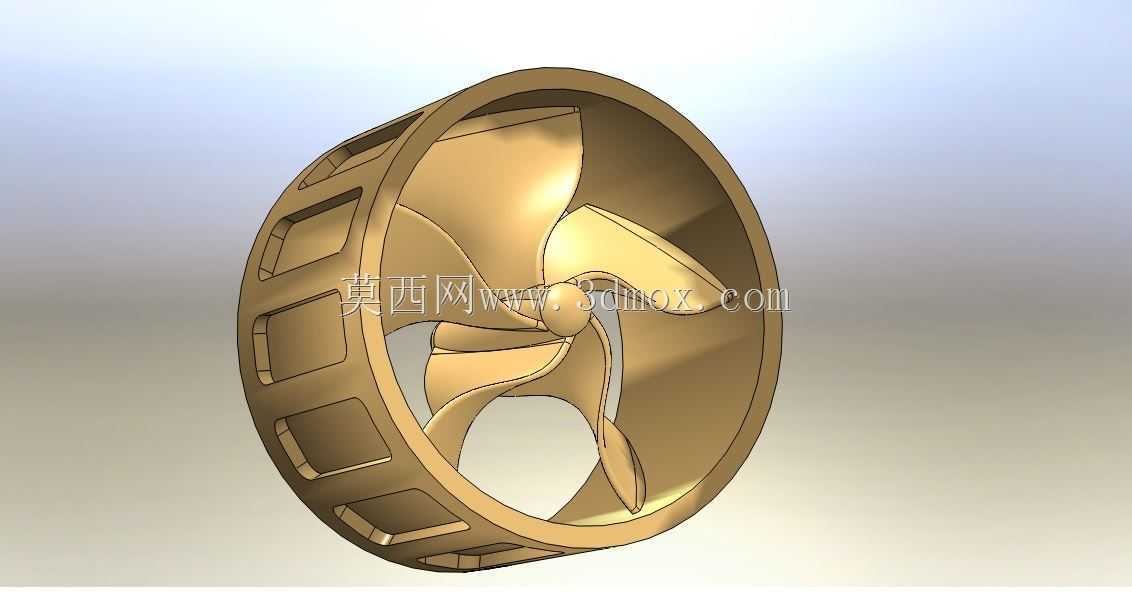

这款在线电动液压泵的密封结构，主要面向小型流体输送场景的集成化需求，常见于紧凑型液压回路、小型液冷循环系统、微型液压动力单元这类对安装空间有严格限制的应用场合，替代传统需要额外配置密封组件、轴承支撑的分体式泵组结构，减少系统装配环节的零件数量，降低整体故障点。从功能实现逻辑来看，该结构摒弃了传统动密封需要接触式摩擦副的设计思路，采用无轴承、无接触密封的概念方案，动力端的高功率磁铁直接嵌装在螺旋桨结构内部，泵腔内部没有贯穿的传动轴，也就从根源上消除了轴伸位置的动密封泄漏风险，同时取消了传动轴两端的支撑轴承，避免了轴承磨损带来的维护需求，也杜绝了轴承润滑脂泄漏污染输送介质的问题，适合输送对洁净度有一定要求的水基介质或者低粘度液压油。设计过程中优先考虑了介质兼容性，泵的主体过流部分和螺旋桨结构选用工程塑料或者陶瓷材质成型，这两类材料都具备优秀的耐水腐蚀性能，同时注塑或者陶瓷烧结的成型工艺适合批量生产，零件成型后的尺寸一致性好，不需要过多的二次加工就能满足装配精度要求，塑料材质的自重更轻，也能降低整体泵组的重量，适配便携类液压设备的安装需求。磁耦合的传动方式让动力部分和过流部分完全隔离，外部的电磁线圈组件封装在金属外壳内部，和泵腔之间通过隔离套完全分隔，输送介质只会接触到塑料或者陶瓷的过流部件，不会接触到电气组件，既提升了电气安全性能，也避免了介质对电气元件的腐蚀。从安装边界来看，整体结构采用圆柱式外形，两端分别为进出液接口，安装时可以直接通过两端的接口串接在管路当中，不需要额外设计复杂的安装支架，径向尺寸控制紧凑，侧面引出的动力线缆可以根据安装方向调整走线位置，适配不同设备内部的布线空间，轴向长度较短，能够嵌入到空间狭窄的设备腔体内部。结构设计上把密封功能完全集成在泵体自身结构当中，不需要额外配置机械密封、油封这类独立密封零件，装配时只需要完成壳体的压合和线圈组件的固定，不需要调整密封件的压缩量，降低了装配难度，也避免了因为密封件安装不当导致的早期泄漏故障。过流部分的流道采用顺滑的过渡设计，螺旋桨和泵腔内壁之间的间隙控制在合理范围，既避免了转动过程中的擦碰，也能减少介质回流带来的效率损失，磁钢的磁通量经过匹配设计，能够保证在额定转速下传递足够的扭矩，不会出现传动打滑的问题，同时磁耦合的传动方式具备过载保护特性，当泵腔内部出现卡滞时，内外磁钢会自动滑脱，不会烧毁驱动电机，提升了使用过程中的可靠性。
