小型固定翼长航时无人侦察机结构设计

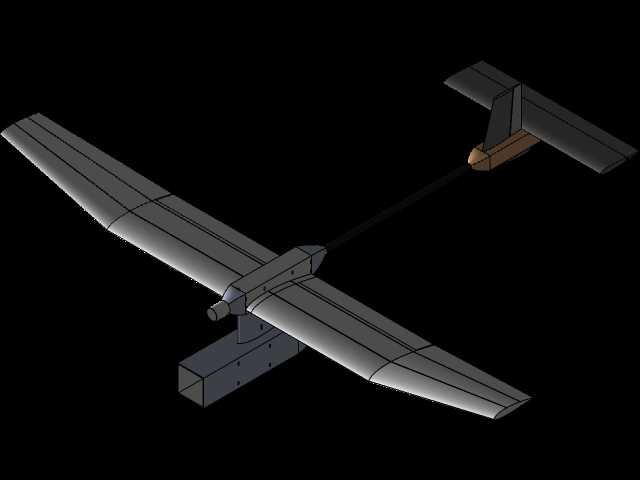

这款小型固定翼无人飞行器的结构设计，核心面向低空小范围侦察、地形测绘、应急通信中继等作业场景，针对单兵便携部署、快速起飞的使用需求做了针对性优化。整机采用上单翼常规尾撑布局，机翼选用大展弦比平直翼型，翼展控制在1.2米量级，机身主体长度约0.8米，尾撑杆采用碳纤维薄壁管材，在保证结构刚度的前提下尽可能降低整机空重，空载起飞重量可控制在1.2千克以内，能够适配手抛起飞、简易弹射架起飞两种部署方式，不需要专用跑道即可完成作业部署，适合野外复杂地形下的快速作业需求。动力系统布置于机头位置，采用前置拉力式螺旋桨驱动，配套的动力舱预留了无刷电机、电调的安装定位槽，电机安装座设计有快拆结构，可根据作业海拔、载荷重量灵活适配不同KV值的动力单元，保证在高海拔、小风阻的作业环境下仍能维持稳定的推力输出。机身中段设置有载荷舱，舱内预留了标准的航电设备安装位，可根据任务需求搭载可见光摄像头、红外热成像模块、小型气体采样装置或者轻量化通信中继设备，载荷安装位设计有通用的快装卡扣，不需要额外打孔改造即可完成不同任务模块的更换，单架次航时在搭载标准侦察载荷的情况下可达到90分钟以上，作业半径覆盖5公里范围。尾翼部分采用常规平尾加垂尾的布局，通过细长尾撑杆与主机身连接，这种设计一方面能够避开机翼下洗气流对尾翼操纵面的干扰，提升低空低速飞行时的姿态稳定性，另一方面能够缩短机身主体的长度，提升整机收纳后的便携性，机翼与尾撑杆均设计有快拆接口，拆解后可装入长度不超过0.6米的便携背包中，单人即可完成携带与转场。结构设计过程中针对不同部位的受力特性做了材料分区，机翼主梁采用碳纤维层压结构，翼面采用轻质泡沫夹芯蒙皮，既能够承受飞行过程中的气动弯折载荷，也能在轻微擦碰、坠机时吸收冲击能量，降低结构损坏概率；机身主体采用轻量化注塑壳体，内部设置有纵横交错的加强筋，在控制壁厚的前提下保证航电舱、载荷舱的结构强度，避免起降过程中的冲击损坏内部电子元件。操纵面的舵机安装位全部做了沉台设计，舵机摇臂与操纵面的连接采用刚性连杆结构，传动间隙控制在0.1毫米以内，保证飞行姿态控制的响应精度，能够在3-6级风的气象条件下维持稳定的航线飞行，满足小范围高精度测绘、定点侦察的作业要求。整机的重心设计位于机翼弦长30%位置，在搭载不同重量的任务载荷时，可通过调整机头电池的安装位置快速配平重心，不需要额外增加配重块，进一步提升有效载荷占比。起落部分未设置常规轮式起落架，适配手抛起飞、机腹擦地降落的使用场景，机腹位置设计有耐磨的尼龙滑橇，能够在草地、平整硬土地面完成降落，降低对降落场地的要求，进一步拓展野外作业的适配场景。
