共轴双旋翼无人飞行器倾斜支柱结构设计

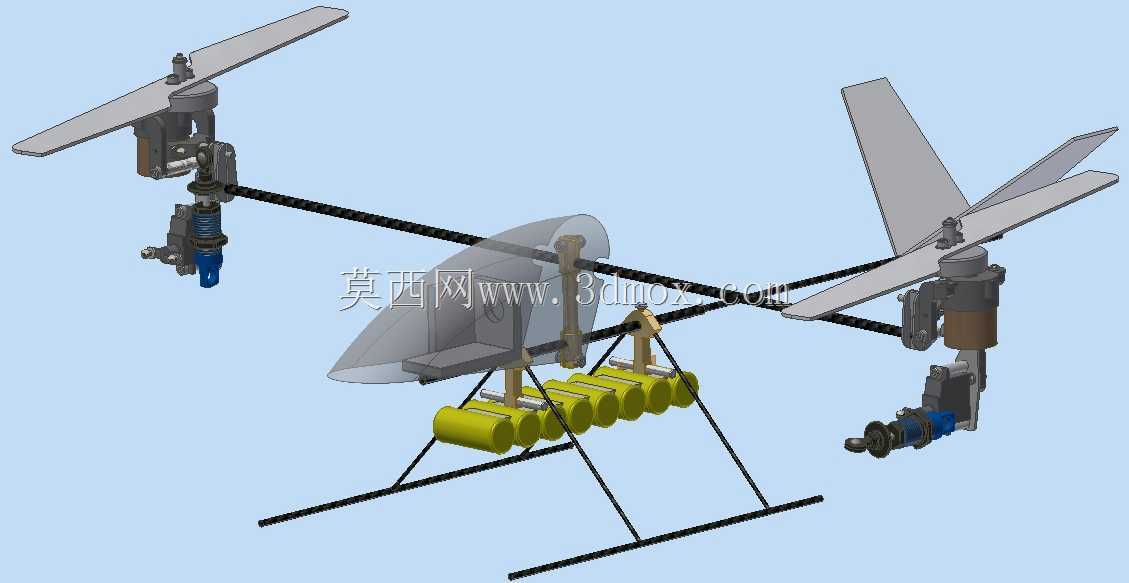

这套结构针对共轴双旋翼布局的小型无人飞行器设计，核心的倾斜支柱承担着旋翼倾转调节、载荷传递与起落架支撑的多重作用，在植保作业、短途物资投送、低空巡检等场景下，能适配不同飞行姿态下的受力需求，避免常规固定旋翼飞行器在侧风环境、低速机动时的姿态控制滞后问题。从结构布局来看，上下两组旋翼组件分别通过倾斜支柱连接到机身主梁，支柱内部集成了倾转铰接点位与传动链路通道，旋翼转动产生的升力、机动时的侧向载荷都会通过支柱传导至机身主承力框架，设计时特意将支柱的铰接中心与旋翼气动中心做了同轴对齐，能大幅降低倾转调节时的附加力矩，减少舵机的负载损耗。起落架部分采用滑橇式结构，通过斜向支撑管与机身下部的支柱安装座连接，支撑管的排布角度经过受力校核，在硬着陆时能通过自身微变形吸收冲击能量，避免冲击力直接传导至旋翼传动机构与机载设备，滑橇的横向跨度预留了足够的稳定边界，在15度以内的倾斜坡地起降时不会发生侧翻。设计过程中优先考虑了维护便捷性，倾斜支柱与旋翼基座、机身主梁的连接均采用标准快拆紧固件，日常检修时不需要拆解整个传动链路，就能单独更换支柱密封件或者调整倾转间隙；支柱的外形做了流线型包覆处理，能降低前飞时的气动阻力，包覆壳体与内部承力芯体之间预留了走线空间，旋翼的转速传感器、舵机控制线都可以从支柱内部穿行，避免线缆外露在飞行中被气流扰动或者剐蹭外物。从安装边界来看，上下旋翼的支柱安装位保持了足够的垂向间距，避免上下旋翼在最大倾转角度下发生打桨问题，支柱的倾转行程限制在正负22度区间，既满足常规飞行的姿态调节需求，也不会因为超程导致传动结构卡滞；起落架支撑管的最低点与机身底部的载荷挂载位预留了足够的垂向距离，挂载药箱或者物资货舱时，不会在起降过程中与地面发生磕碰，挂载架的连接点位直接与支柱下部的承力凸台集成，不需要额外在机身蒙皮上设置受力点，能降低机身结构的整体重量。整套结构的受力路径清晰，没有冗余的传力环节，在保证结构强度的前提下尽可能压缩了非必要的结构重量，适配小型无人飞行器对载荷自重的严苛要求。
