未来概念F1地面效应赛车结构设计

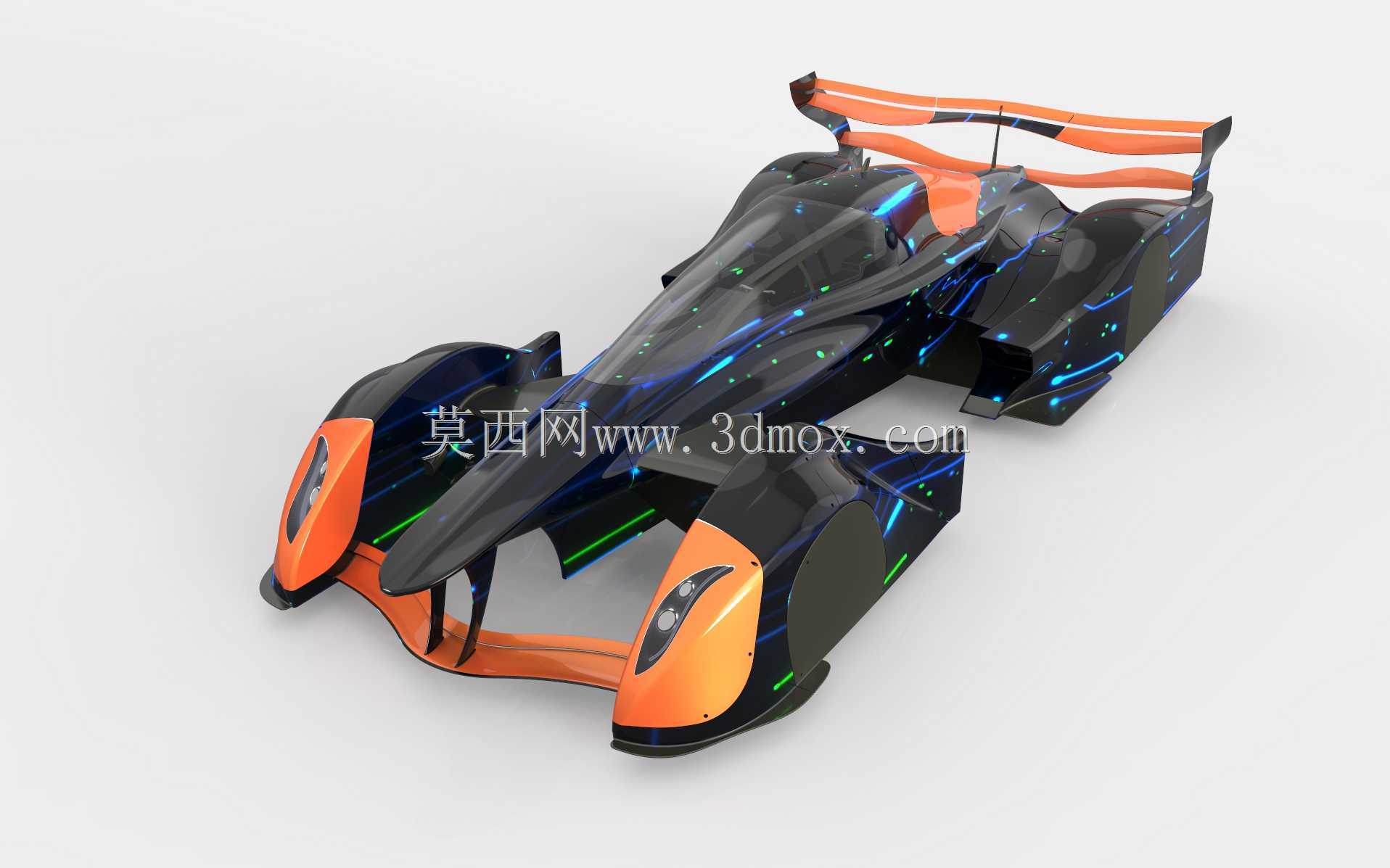

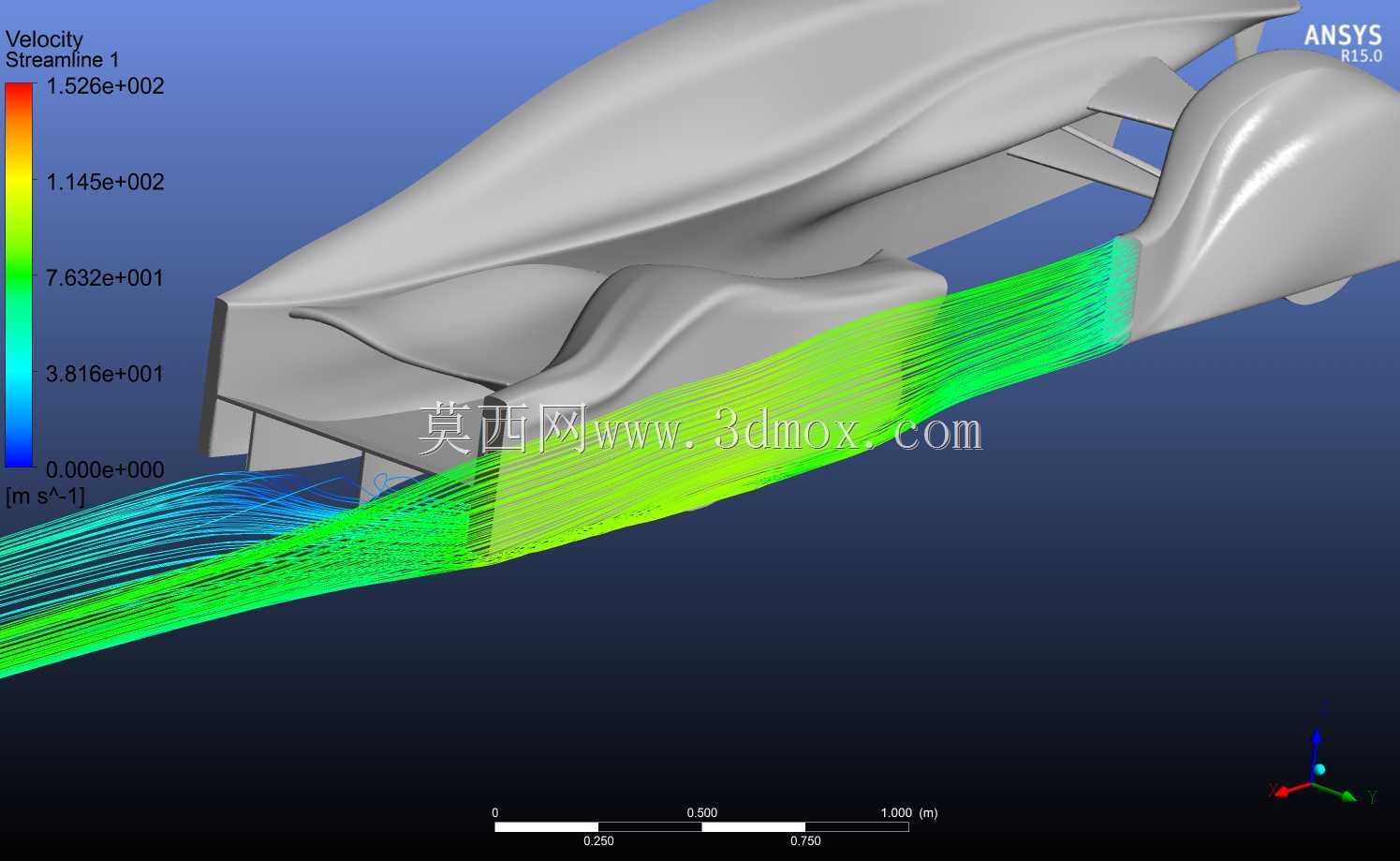

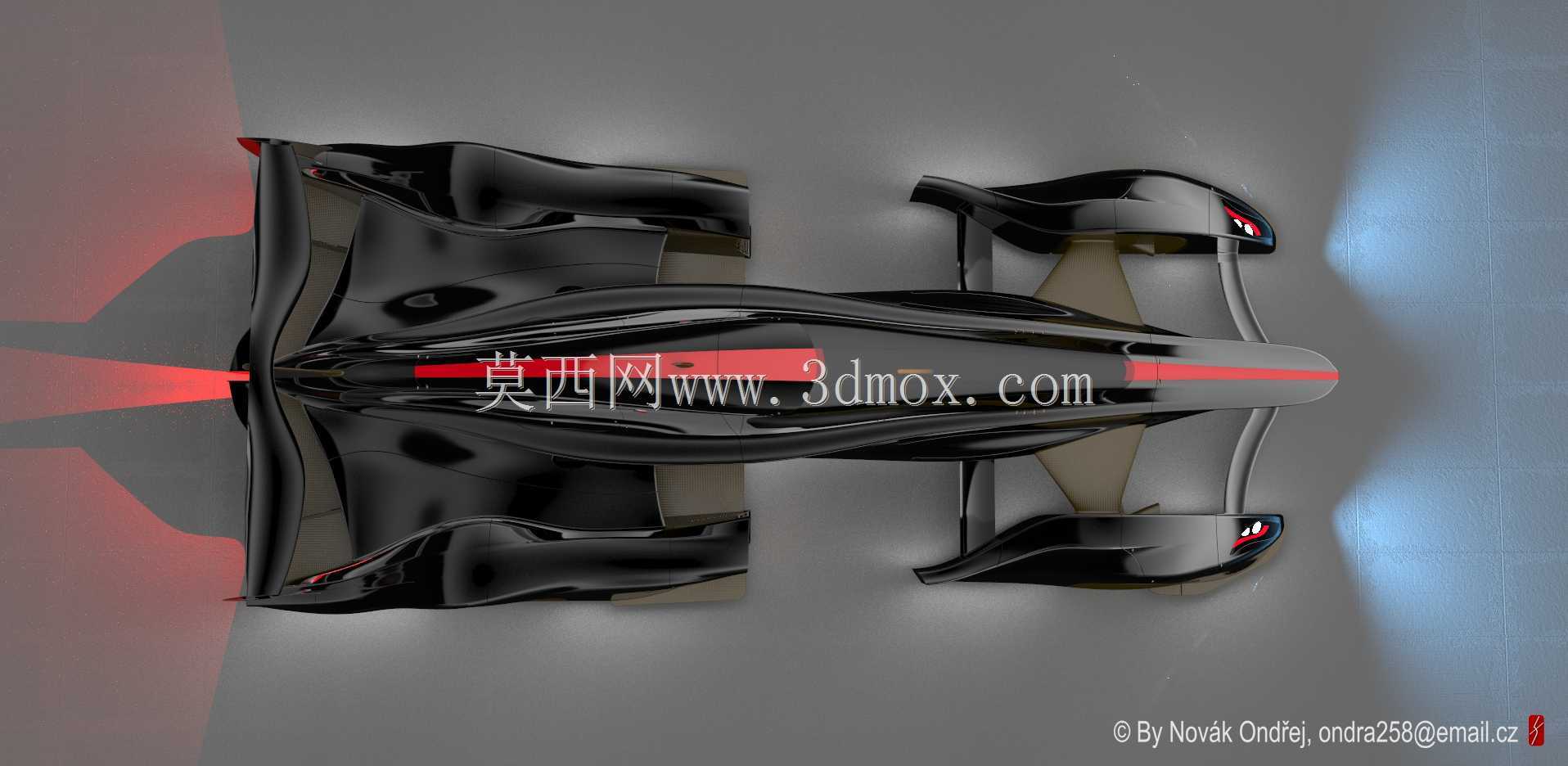

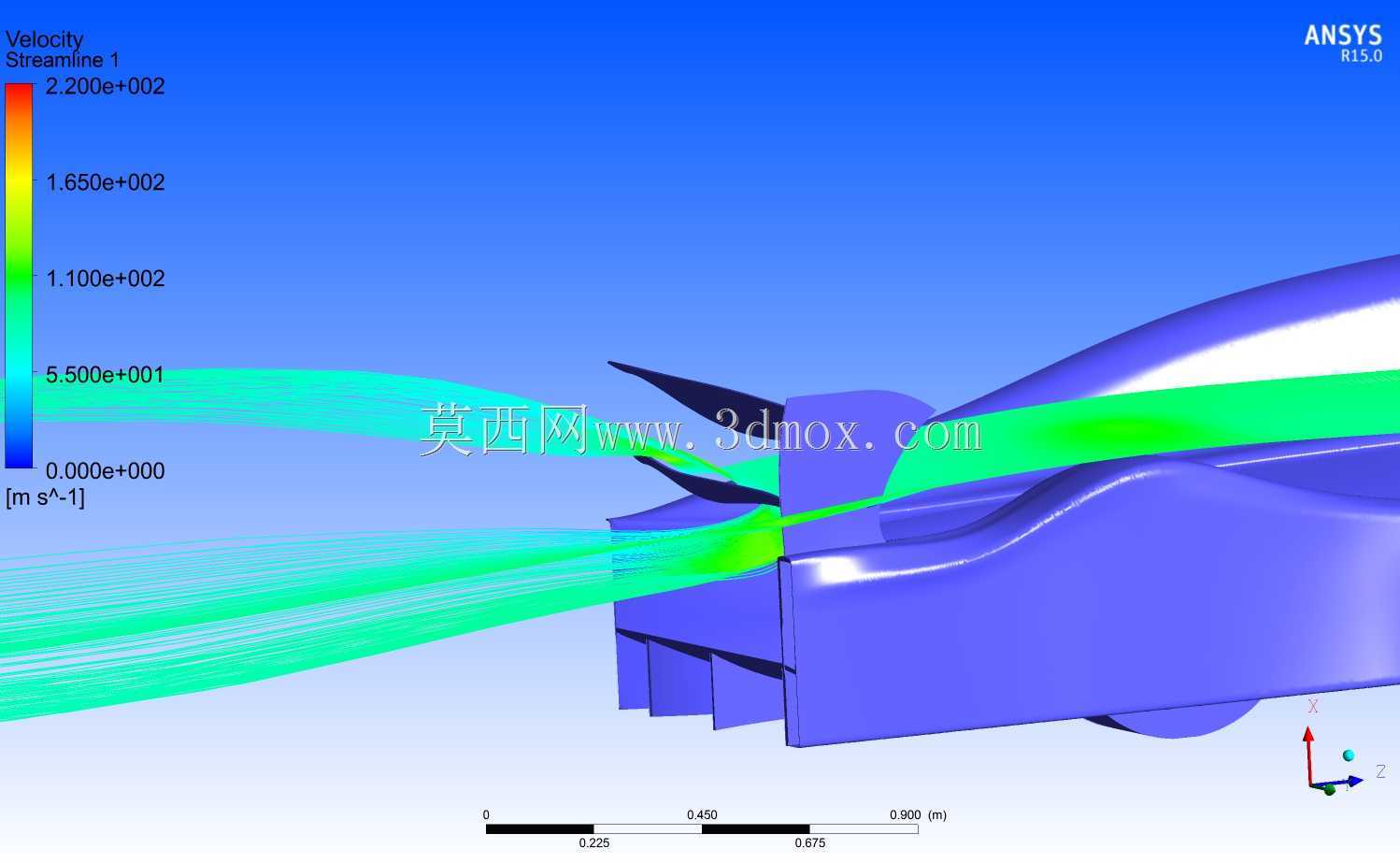

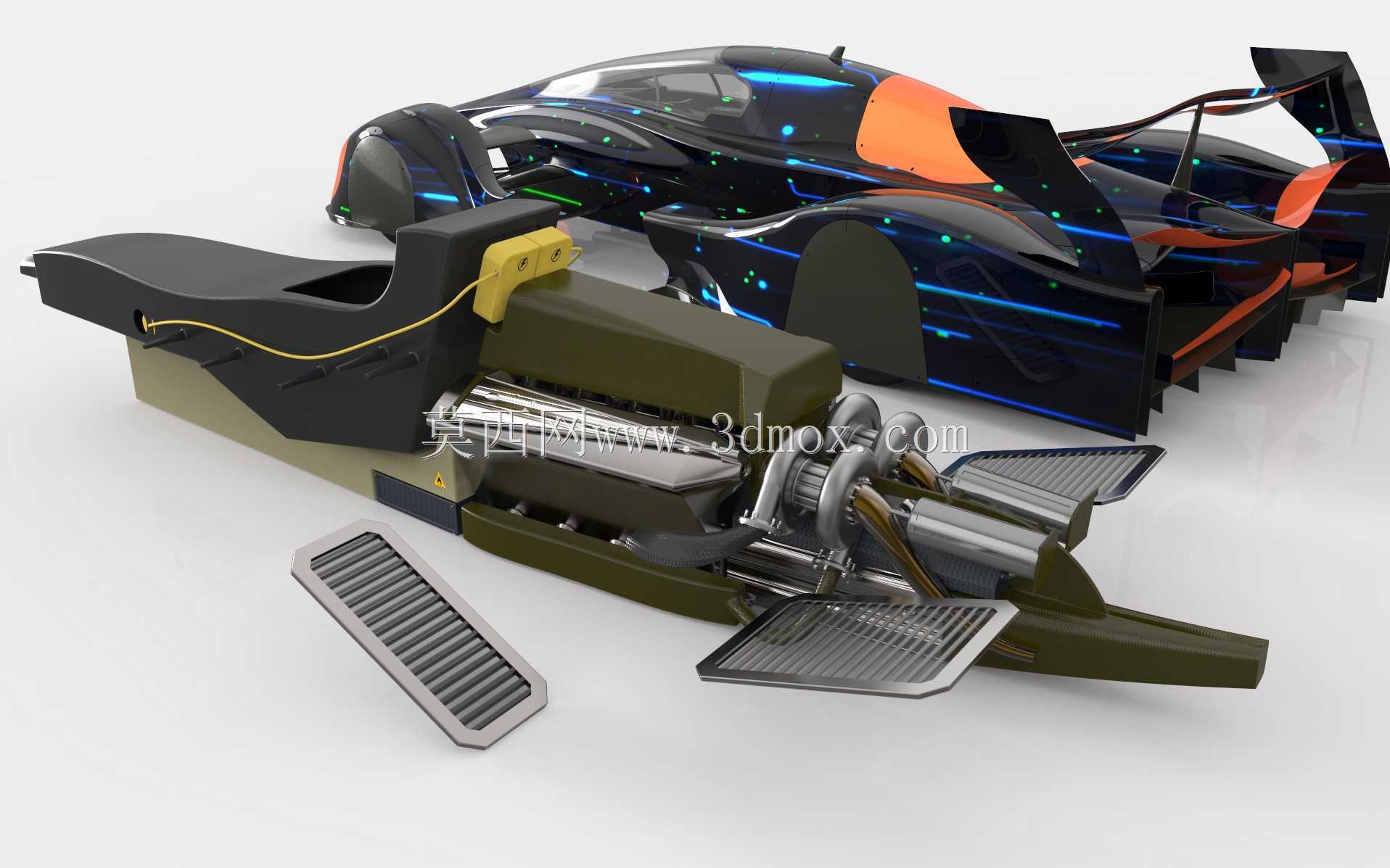

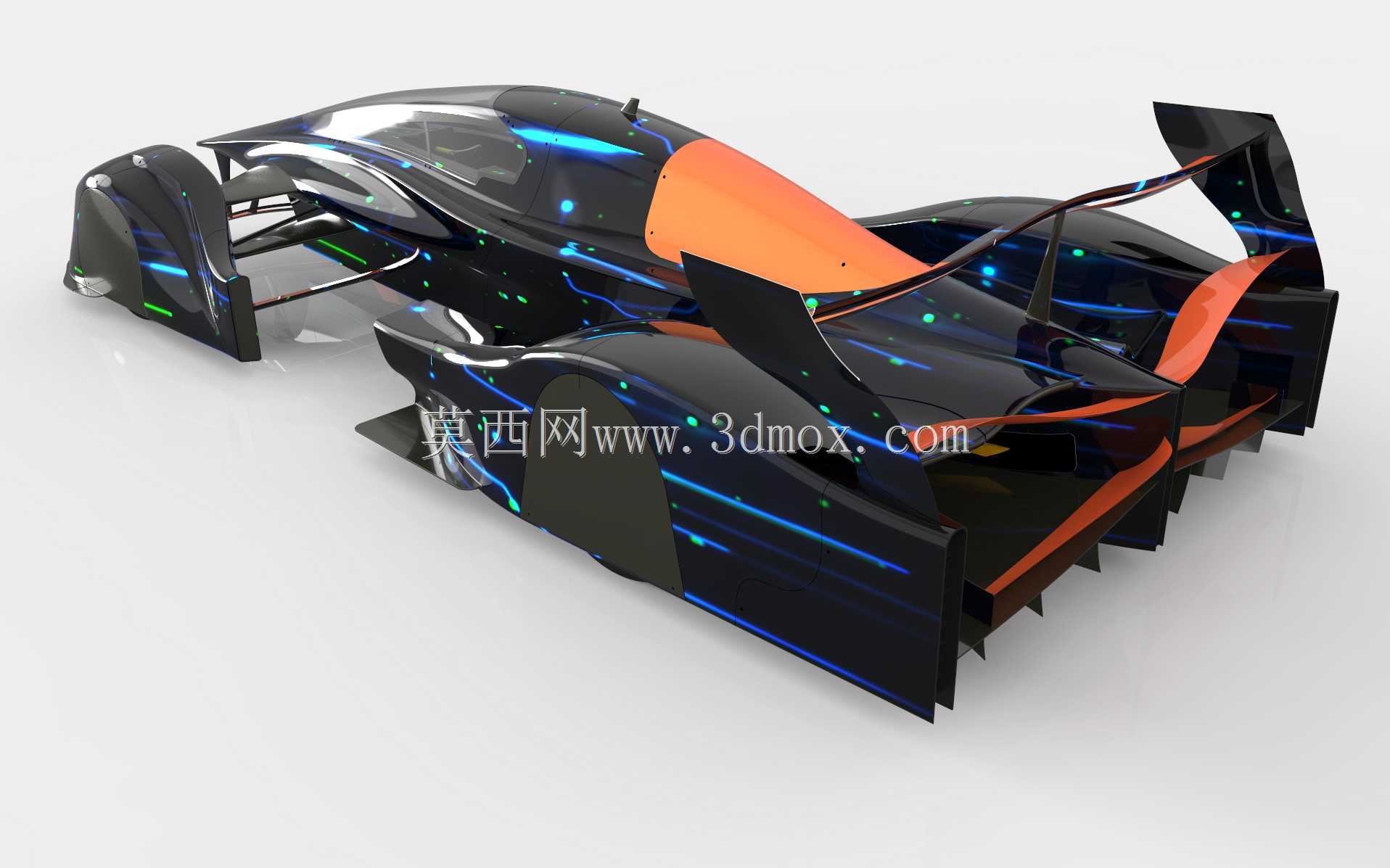

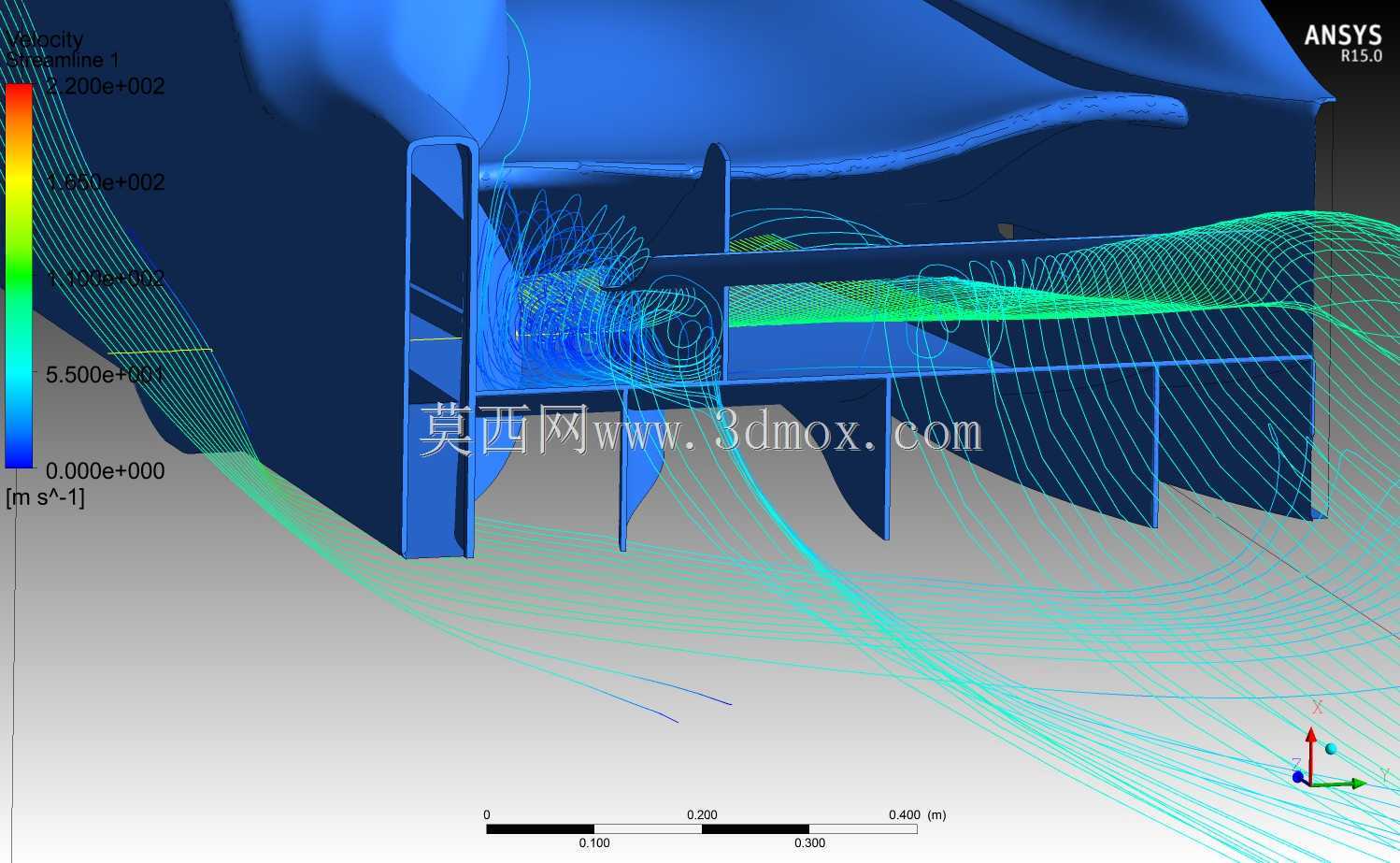

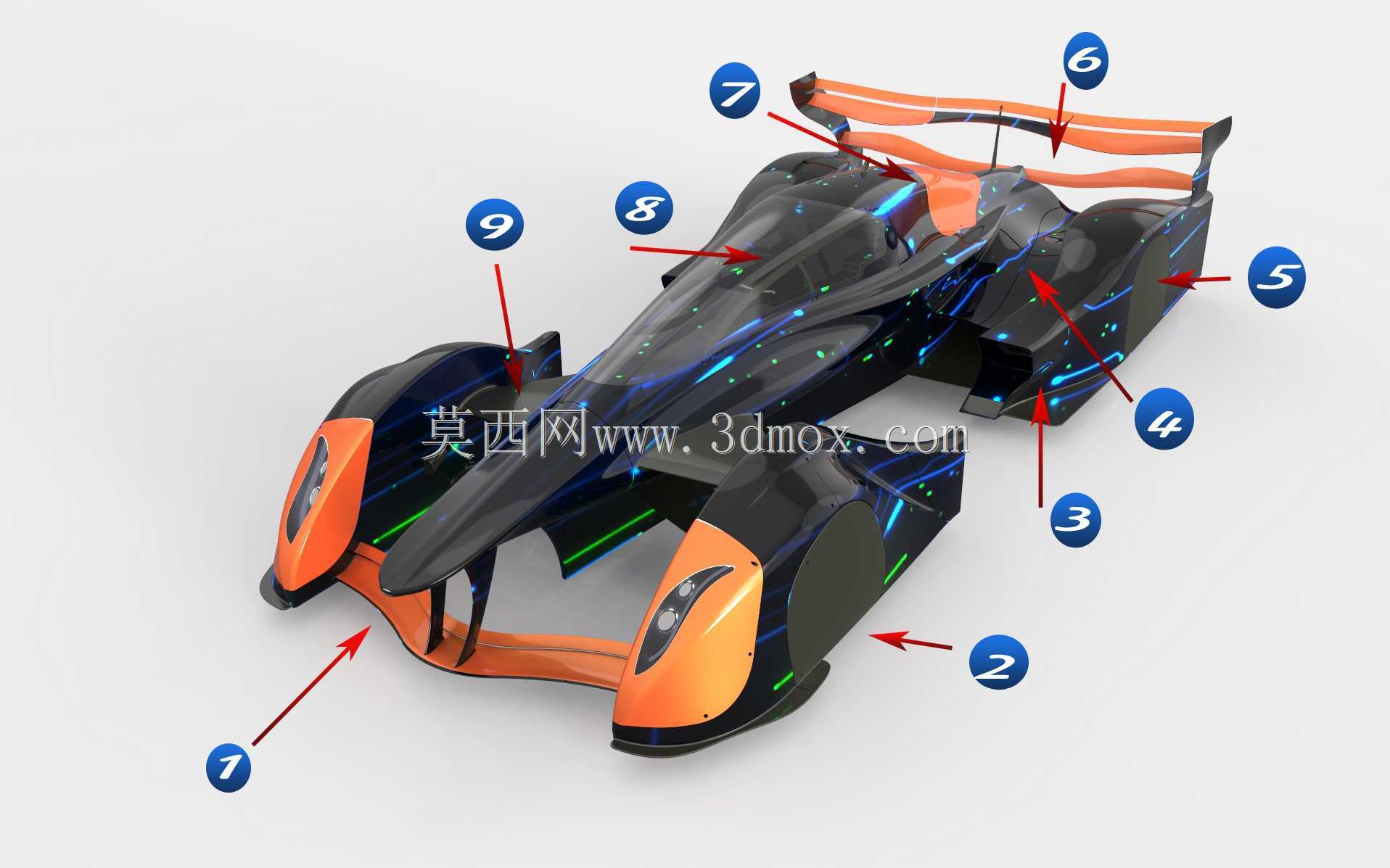

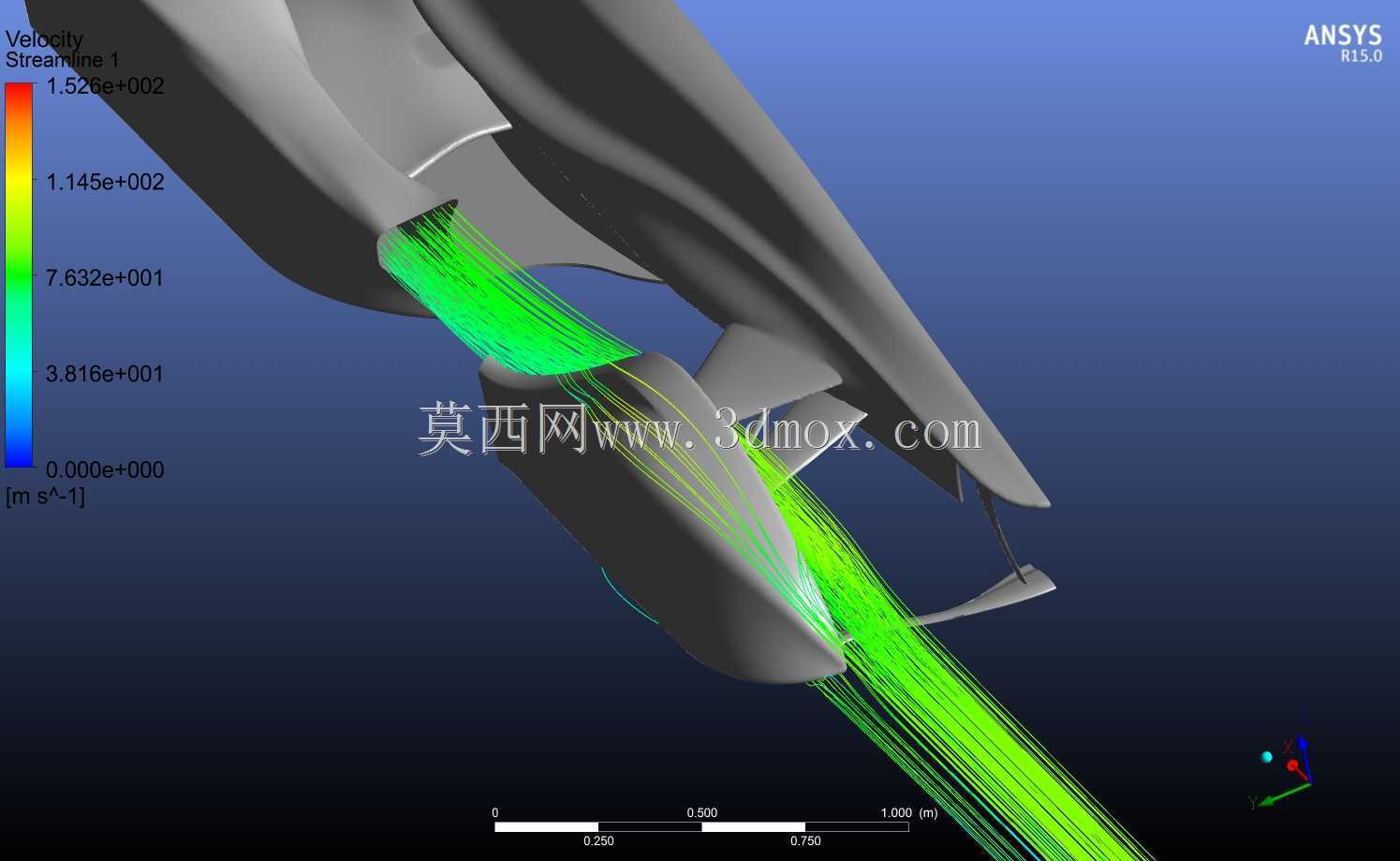

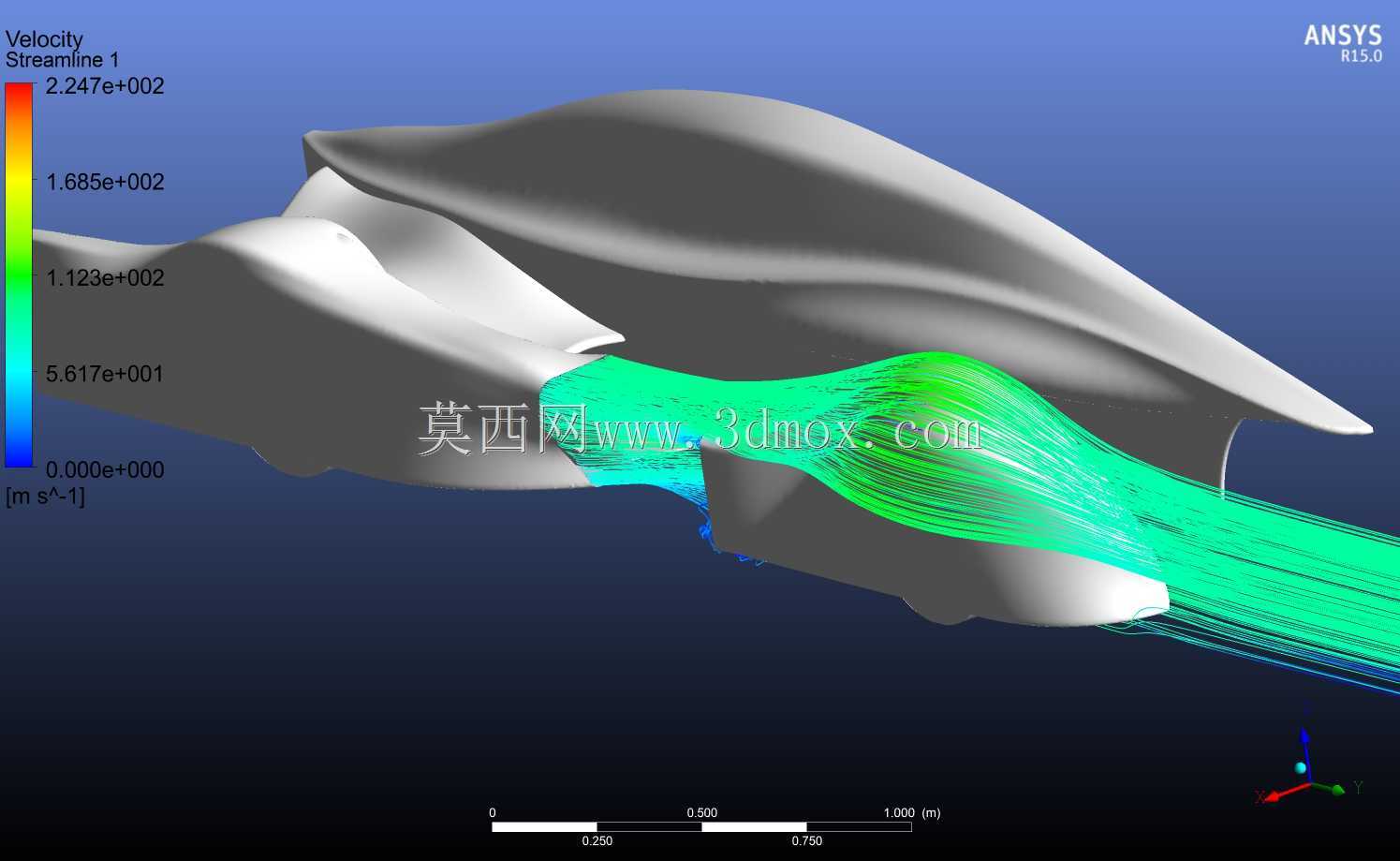

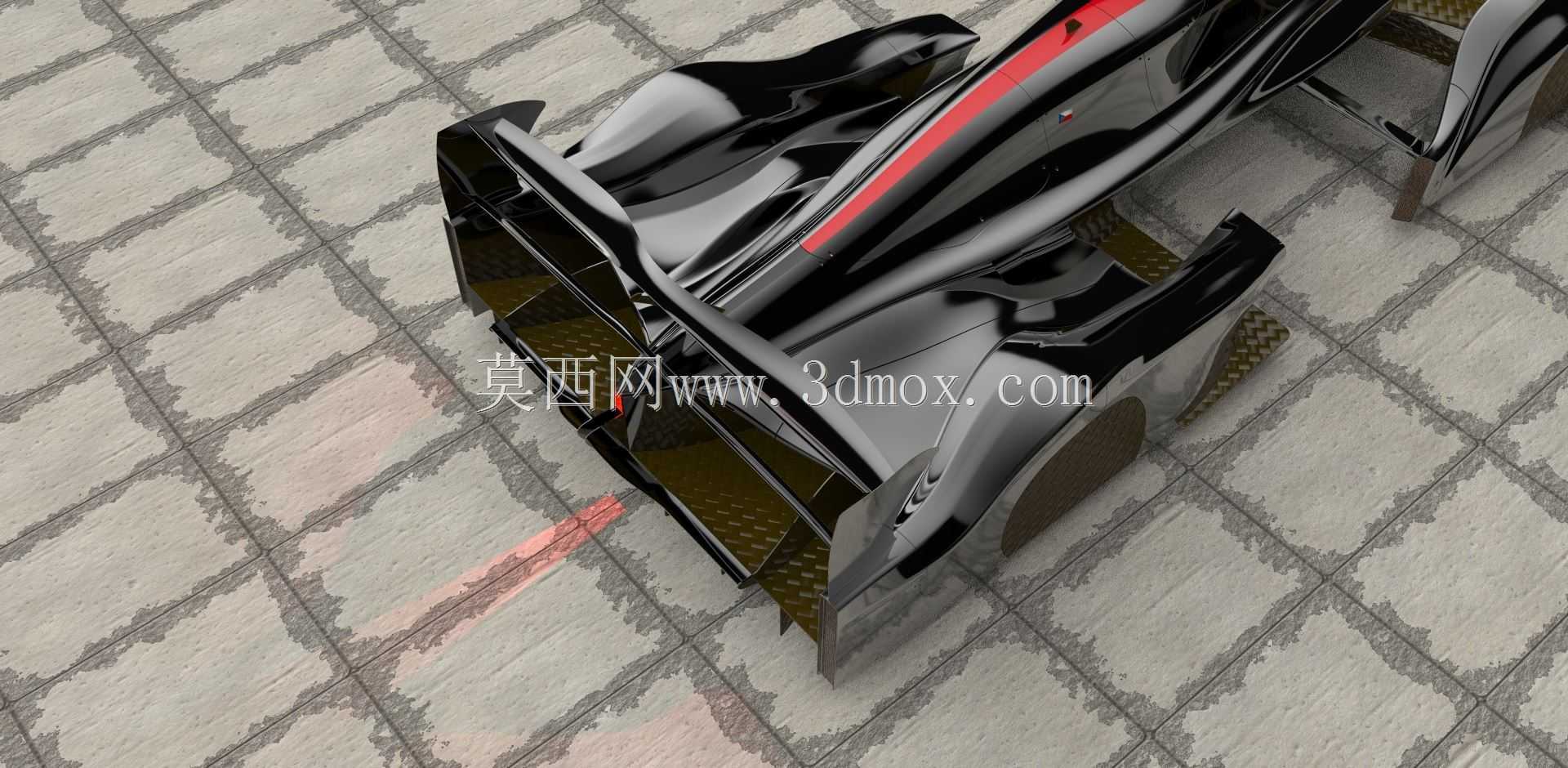

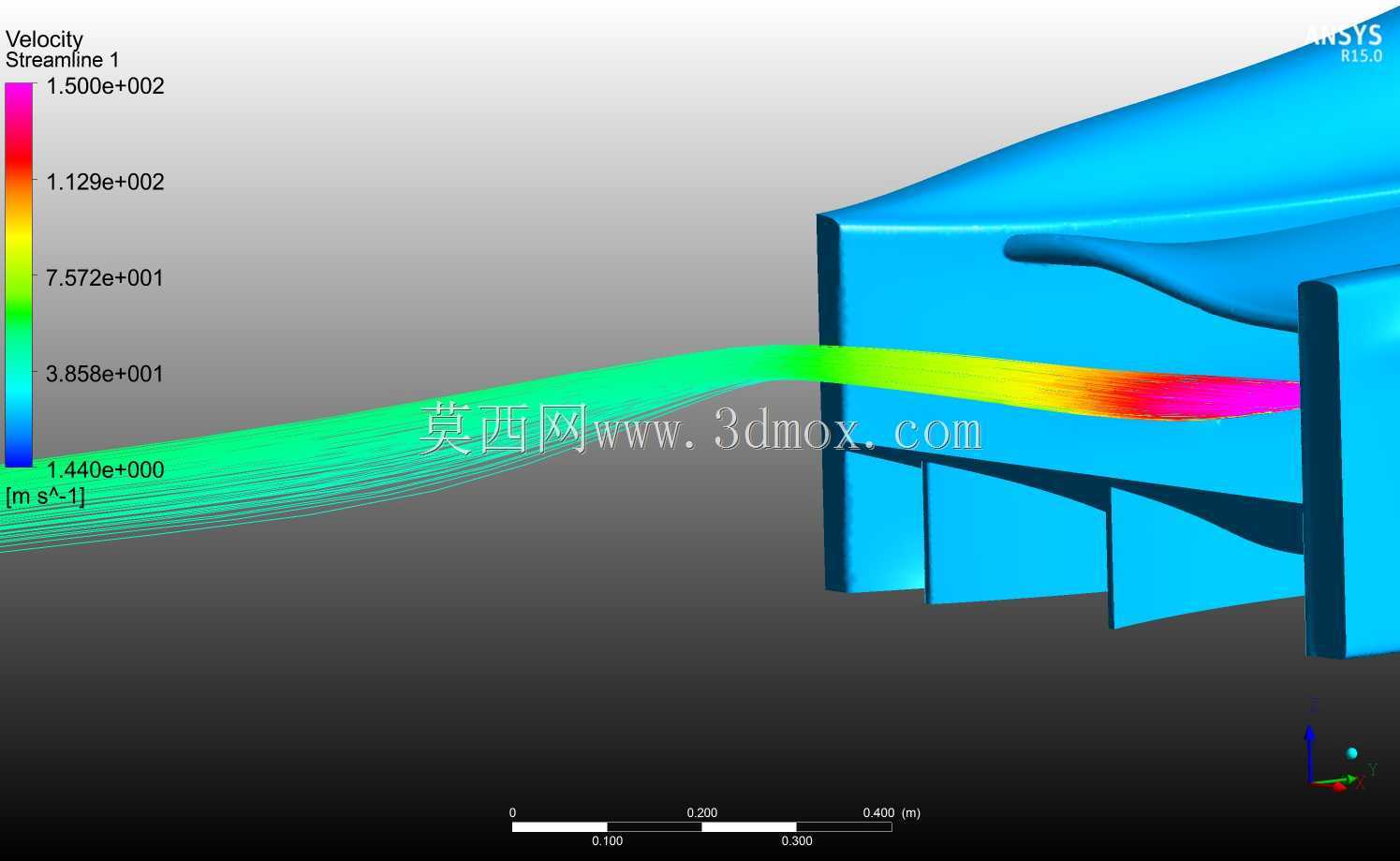

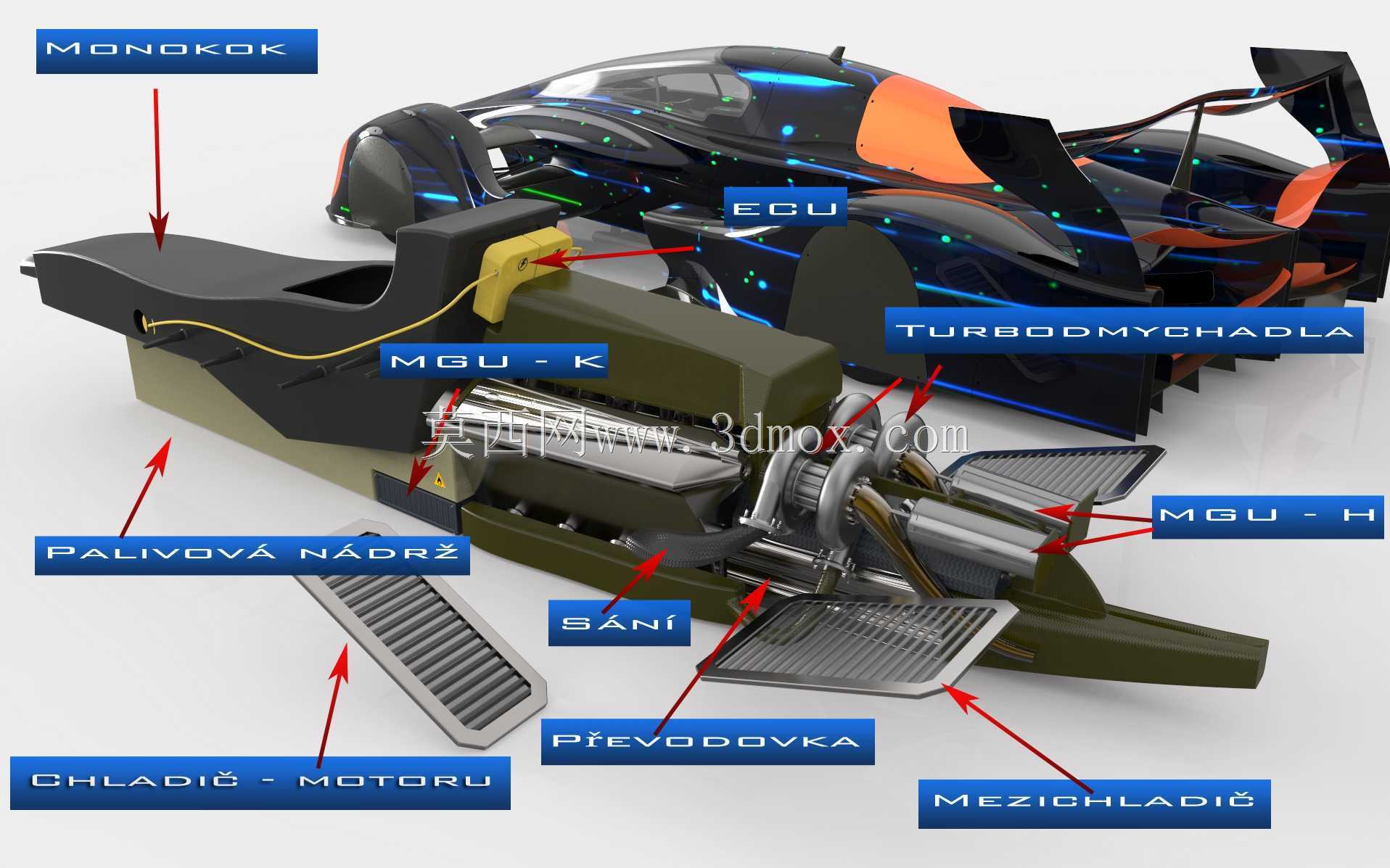

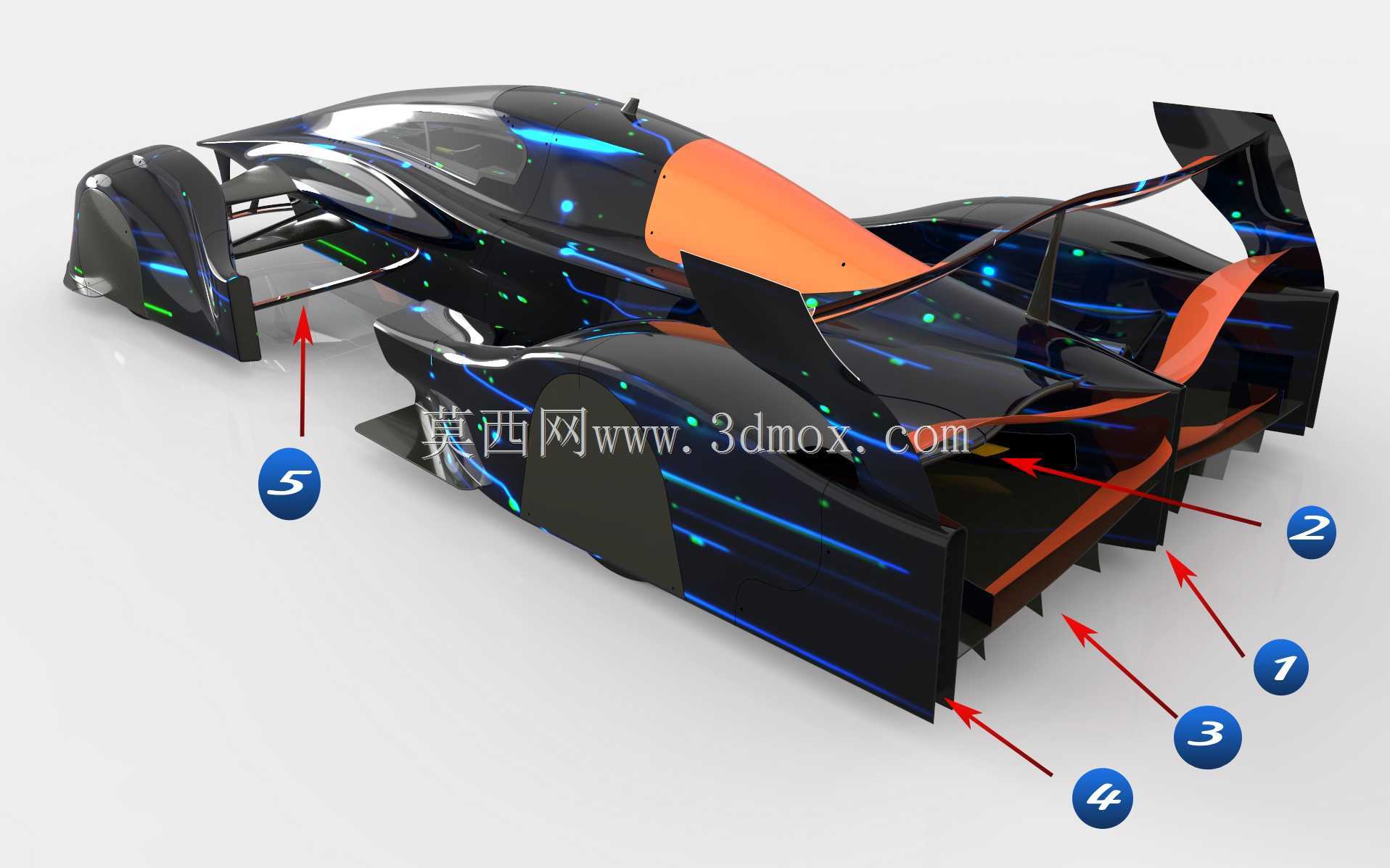

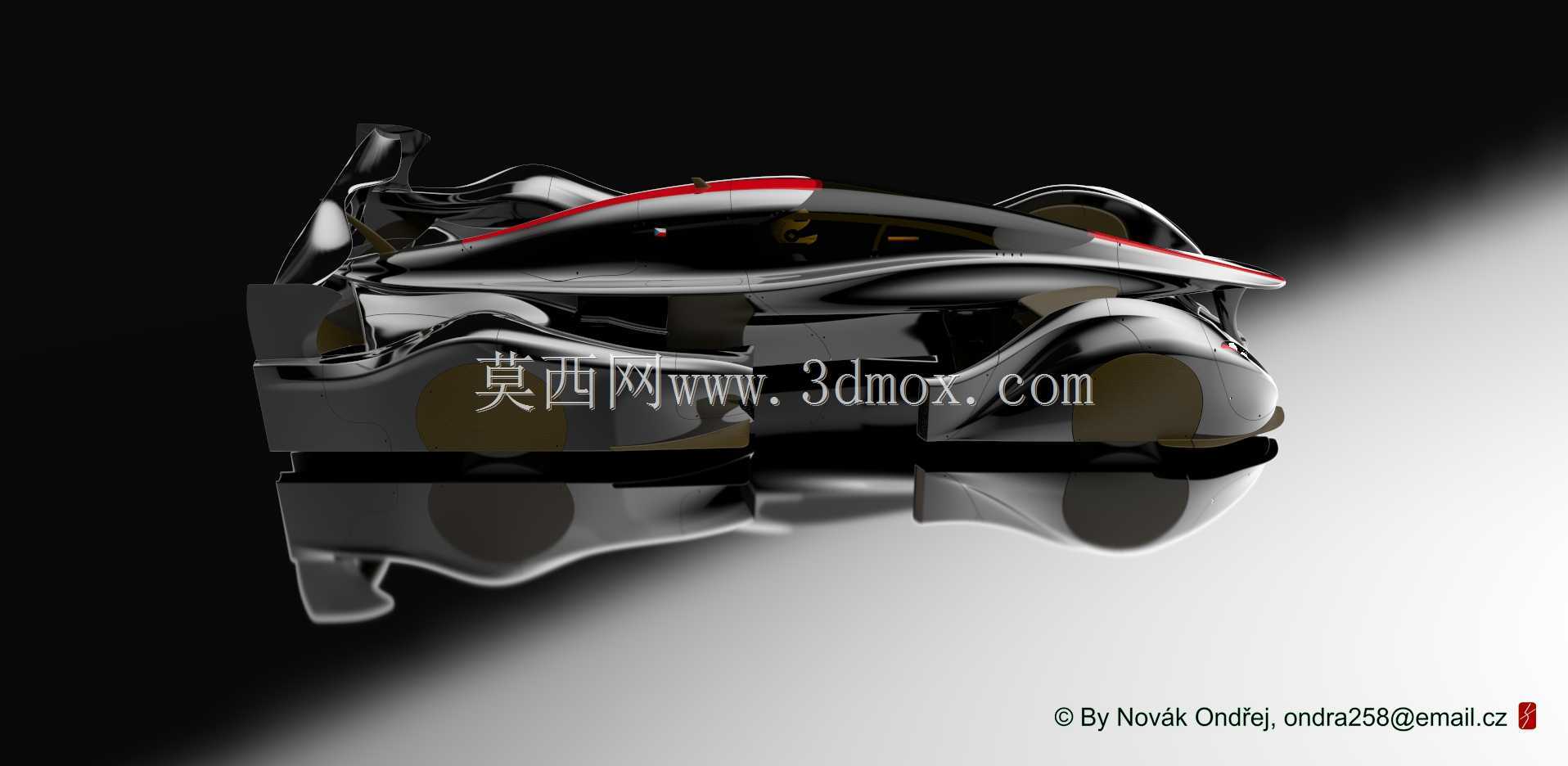

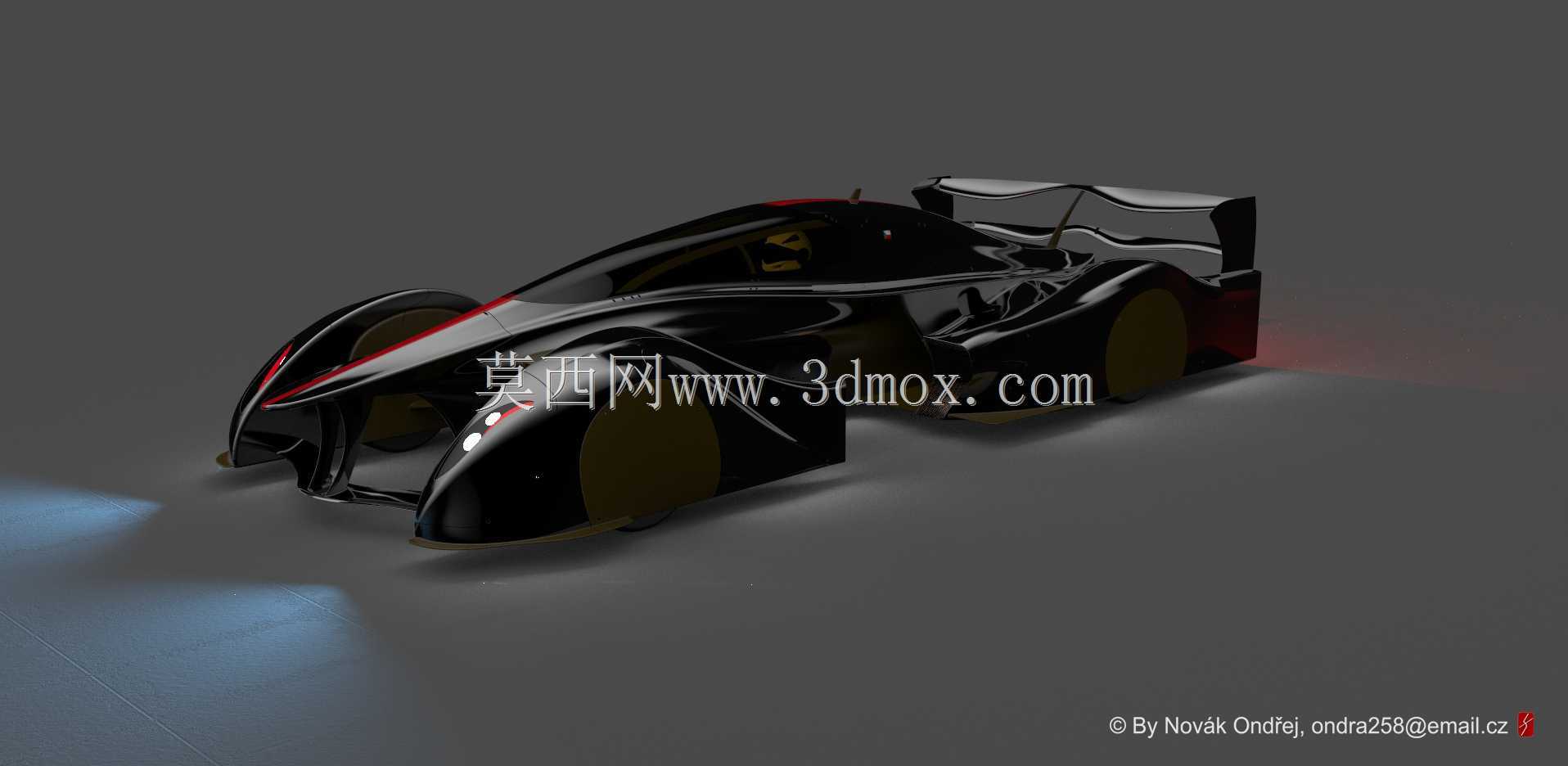

这款概念赛车的设计核心围绕地面效应的极致利用展开，区别于传统F1赛车的气动布局思路，整套结构将主动空气动力组件与排气吹扫系统做了深度集成，在高速行驶工况下，车底气流通道可通过主动调节的导流结构形成稳定低压区，最大化利用地面附着力提升过弯极限。从结构布局来看，整车采用窄体单座座舱布局，前后轮均被集成式气动导流罩完全包裹，避免轮腔乱流干扰车底核心气流场，前翼采用多层可调导流片设计，可根据不同赛道的直道、弯道工况实时调整下压力分配，配合尾部的多层扩散器结构，能将车底流经的高速气流快速导出，避免气流淤滞导致的下压力损失。排气吹扫系统的布置是这套设计的核心亮点，排气出口被精准设置在扩散器入口区域，利用发动机排出的高速气流引射车底气流，进一步提升扩散器的抽气效率，这套结构在低速弯工况下也能保证足够的下压力输出，弥补传统地面效应赛车低速气动效率不足的缺陷。从安装边界来看，整车轮距控制在1.8米范围内，整车长度不超过4.7米，高度控制在0.95米以内，完全符合顶级方程式赛事的尺寸限制要求，悬架结构采用推杆式布局，布置在气动导流罩内部，既避免了外露结构带来的气动阻力，也预留了足够的减震行程与调校空间。在实际赛事应用场景中，这套结构可适配街道赛、永久赛道等多种场地类型，主动气动组件可根据赛道的弯道特性、直道长度做针对性调校，在直道工况下可降低前翼攻角减少阻力，在弯道密集的赛段可提升扩散器与前翼的下压力输出，配合排气吹扫系统的气流增益，能让赛车在全速度区间都保持稳定的气动下压力，减少轮胎的负载波动，提升长距离行驶的轮胎寿命。座舱区域采用一体化碳纤维单体壳结构，周边预留了安全结构的安装空间，可兼容Halo座舱保护系统、六点式安全带、碰撞吸能结构等标准赛事安全组件，不会因为气动布局的优化侵占安全结构的安装空间。整车的冷却系统进风口被布置在侧箱上部的导流区域，利用流经车身表面的高速气流为动力单元、散热系统提供足够的冷却流量，同时避免进风口设置在车底低压区影响地面效应的效率，整套结构在气动效率、结构强度、安装兼容性上做了多维度平衡，为下一代方程式赛车的气动设计提供了可参考的结构思路。
