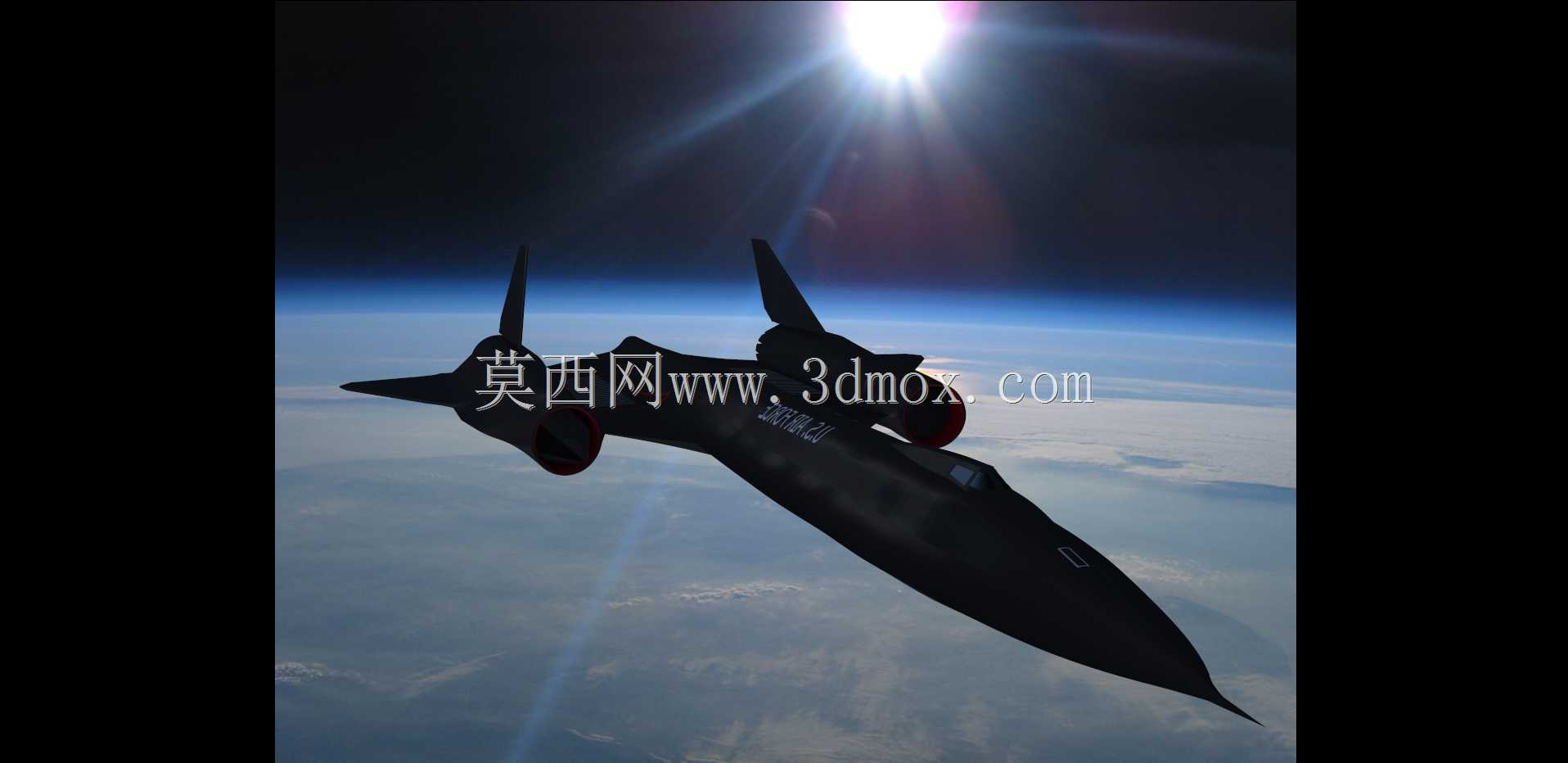

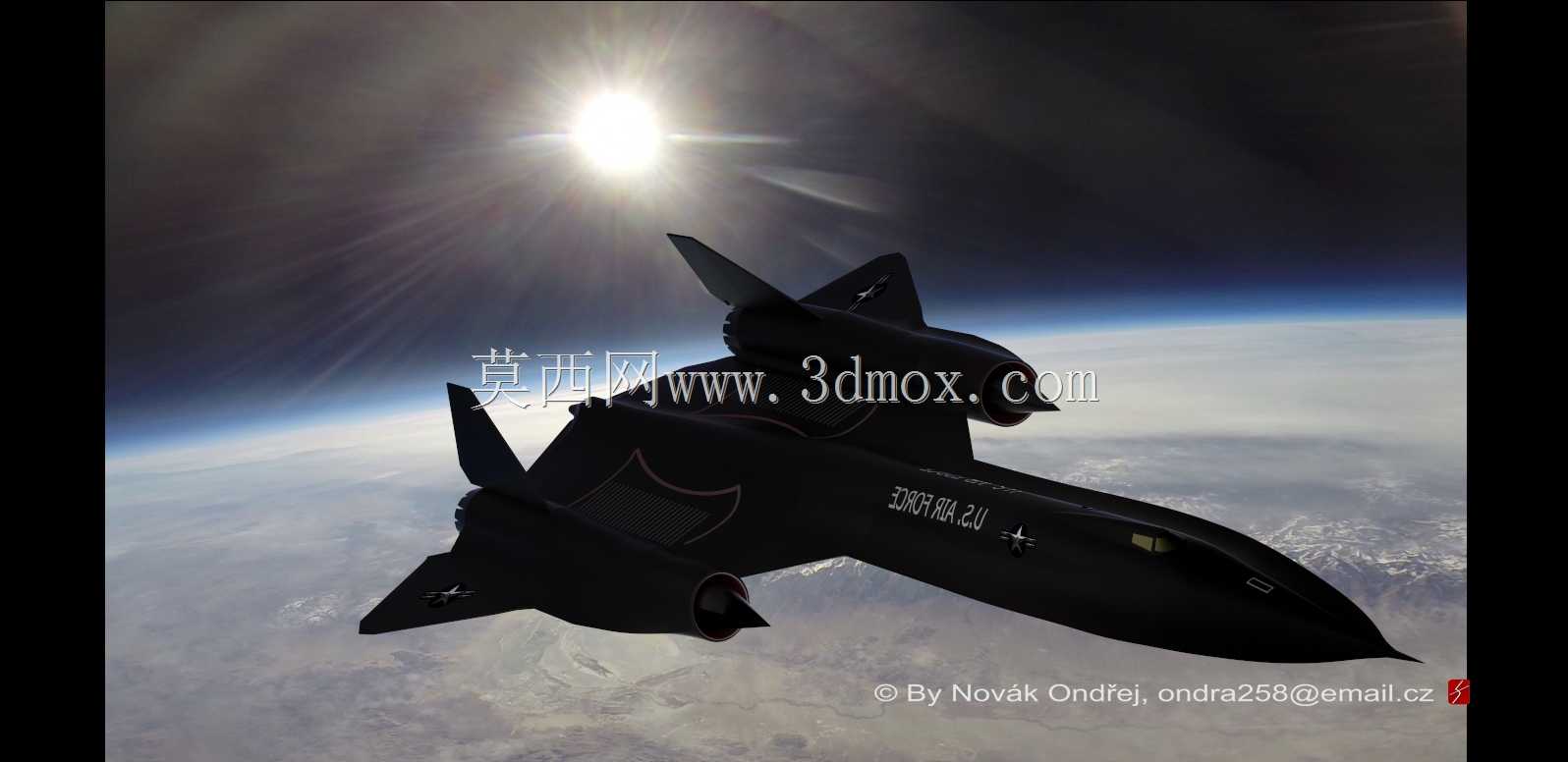

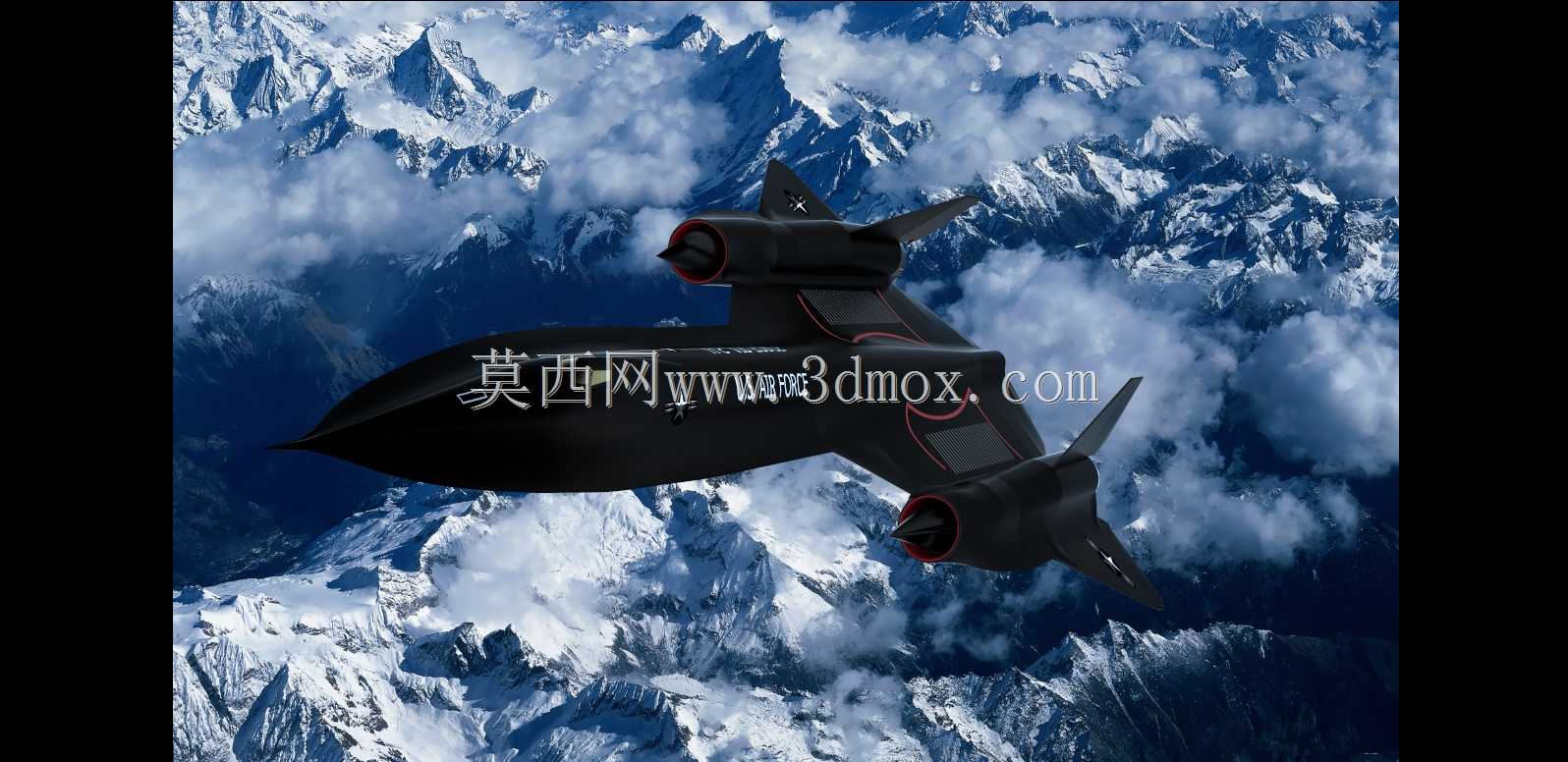

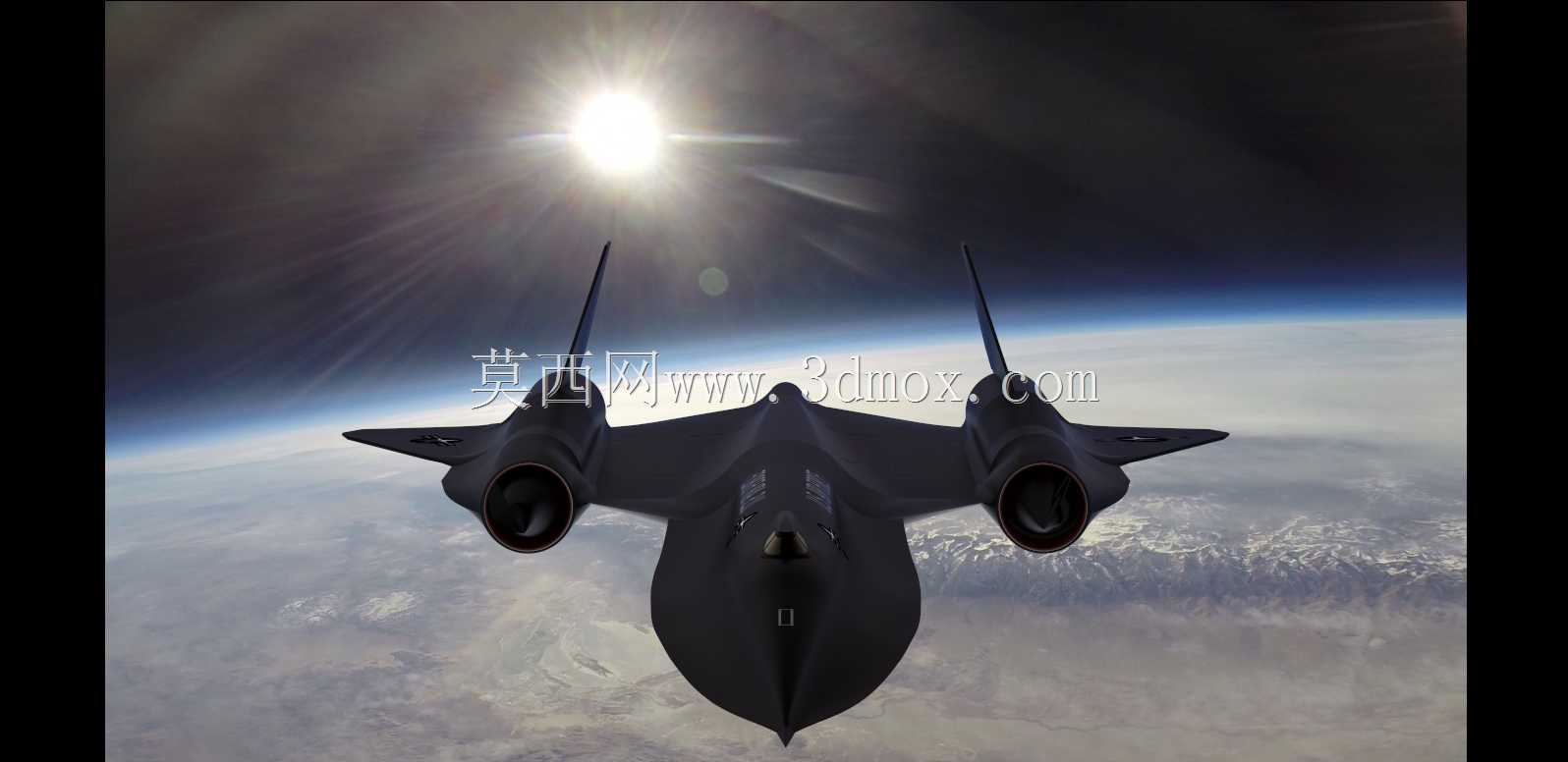

高空高速战略侦察机SR-71外观结构三维数模

这款SR-71高空高速战略侦察机的三维数模，完整还原了实机的气动外形与核心结构特征，建模过程中严格参考了实机公开的气动布局参数，针对三角翼与机身融合的翼身融合结构做了曲面连续处理，保证机身表面的曲率过渡符合高速飞行的减阻设计逻辑。从实际应用场景来看，这类高空高速飞行器的设计核心围绕3马赫以上巡航速度的工况展开，数模中还原的双侧进气道可调激波锥结构，是适配不同飞行速度下进气效率的关键设计，在高速飞行时激波锥可根据来流速度调整位置，将进气道内的气流速度减速至发动机适配的亚音速区间，避免发动机出现喘振或推力损失。数模中呈现的双垂尾内倾设计，并非单纯的外观特征，而是为了在高速飞行时降低垂尾的雷达反射截面积，同时规避机身前部产生的激波对垂尾舵面的干扰，保证大速度飞行下的航向稳定性。机身部分的棱线处理也完全贴合实机的边条翼设计逻辑，在大迎角飞行时可利用边条拉出的脱体涡提升机翼升力，拓展飞行器的迎角飞行边界。从安装边界来看，数模中预留的发动机舱安装位尺寸匹配配套的涡喷发动机安装接口，起落架舱的收放空间也按照实机的收放轨迹做了避让处理，机身表面的测温、测压传感器安装点位也在数模表面做了对应位置的特征预留，可直接用于航电系统布局的模拟验证。在航空装备的结构教学场景中，这款数模可用于演示高速飞行器的气动布局设计逻辑，帮助结构设计从业者理解翼身融合结构的曲面构建思路，也可用于航空科普场景的展示用途，直观呈现高空高速侦察机的外形特征与结构布局特点。建模过程中针对机身的热胀冷缩设计特征也做了对应体现，由于3马赫飞行时机身表面温度会超过常规铝合金的耐受上限，实机采用的钛合金蒙皮拼接间隙在数模中也做了对应还原，可直观展示高速飞行器因热变形问题带来的结构设计特殊考量，帮助设计人员理解极端工况下飞行器结构设计的特殊约束条件。
