航空用分体式机翼支撑装配结构设计

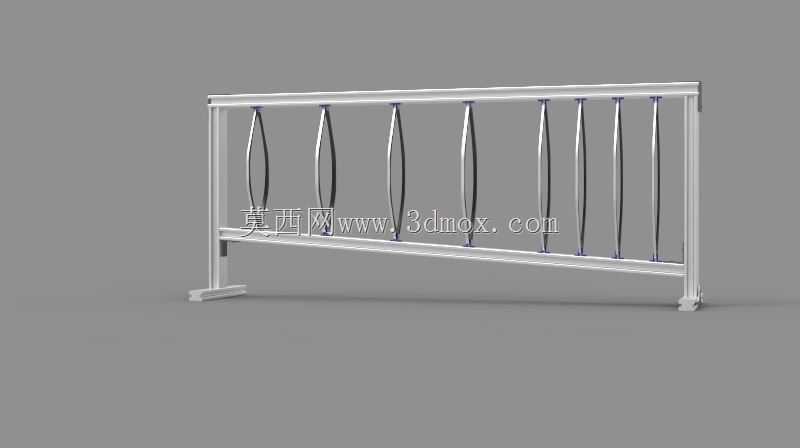

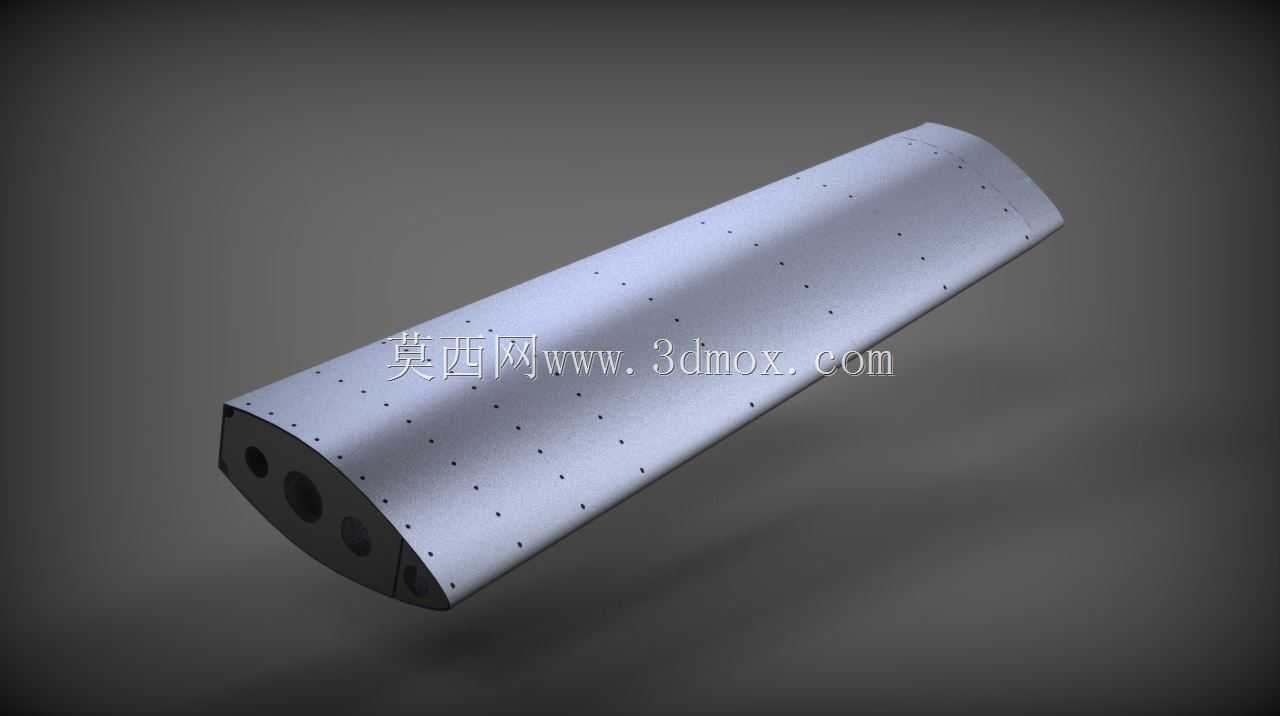

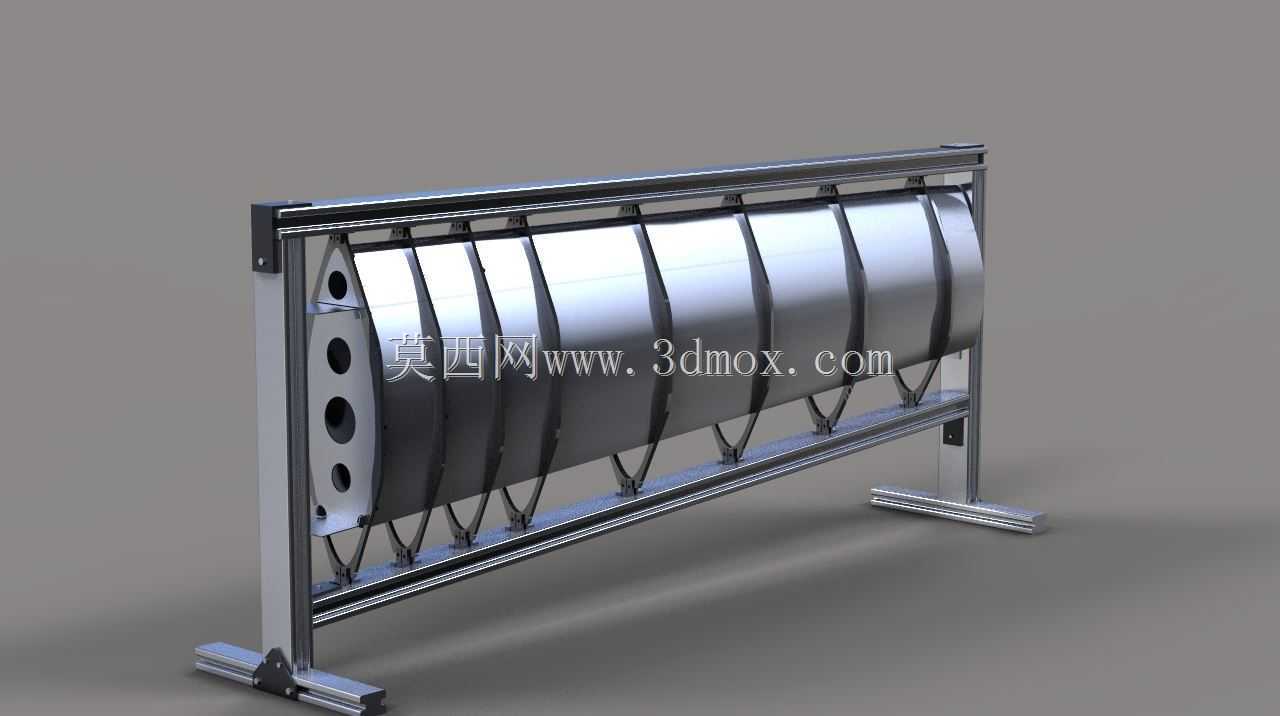

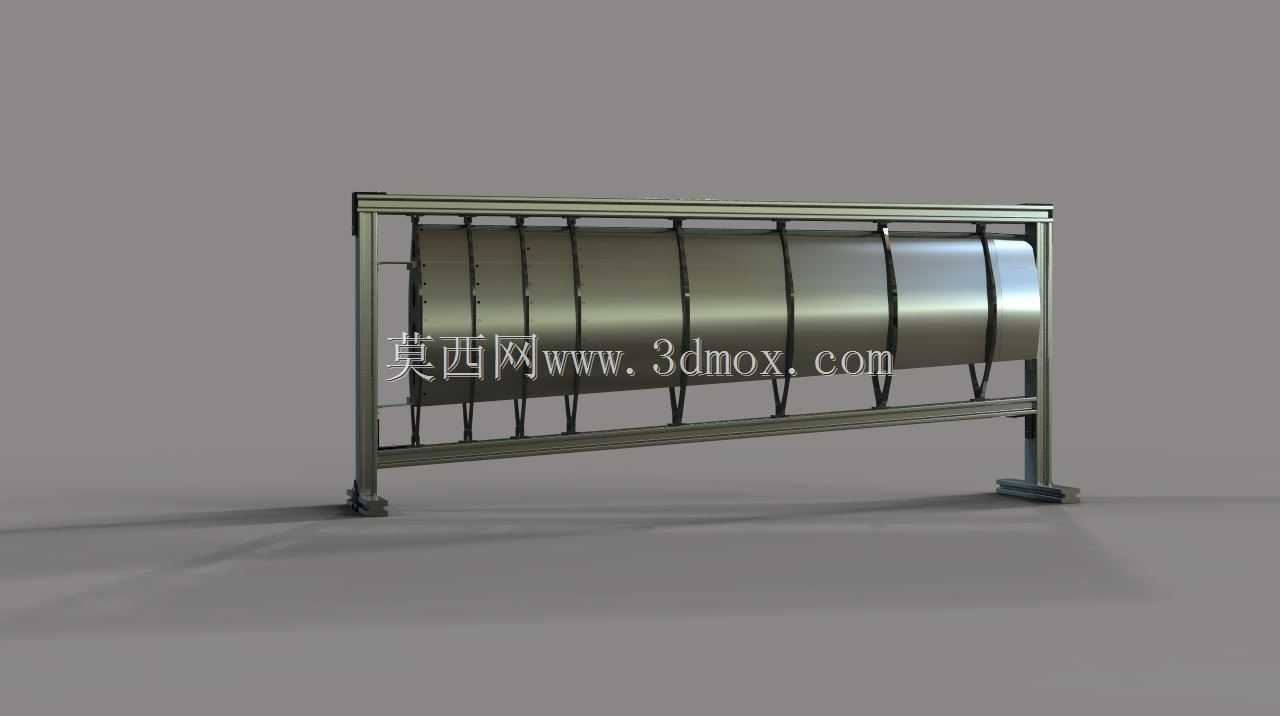

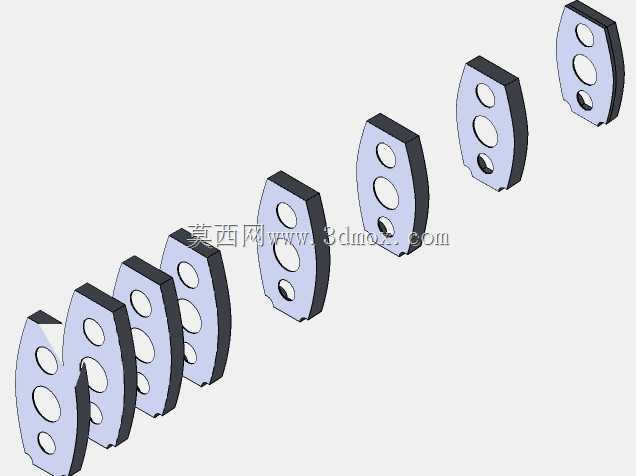

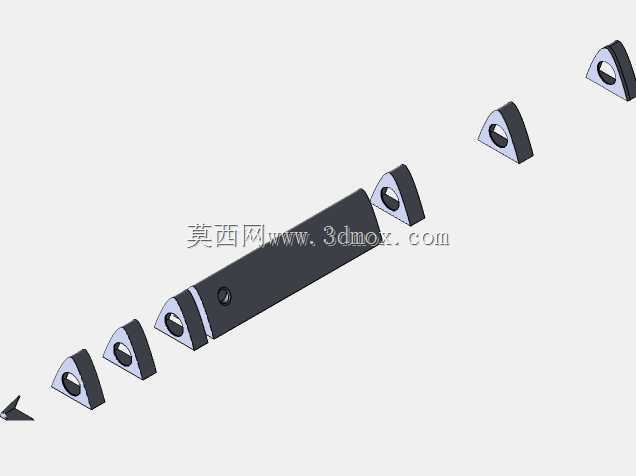

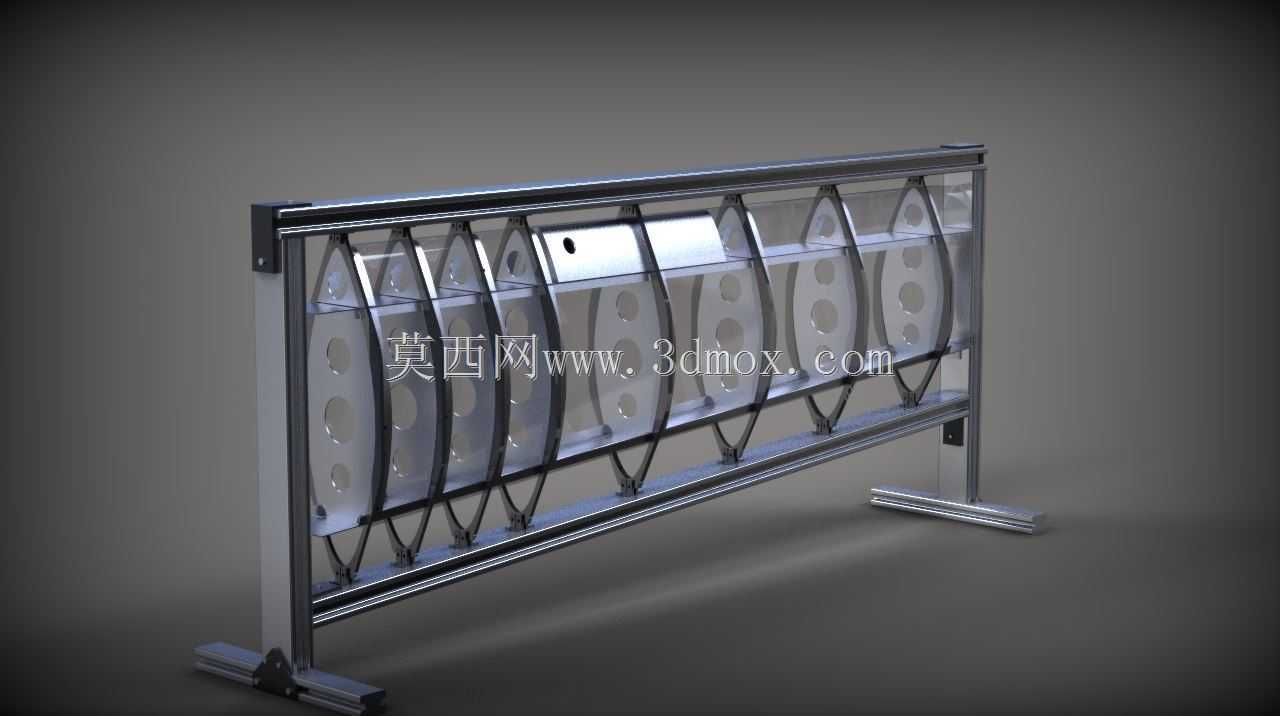

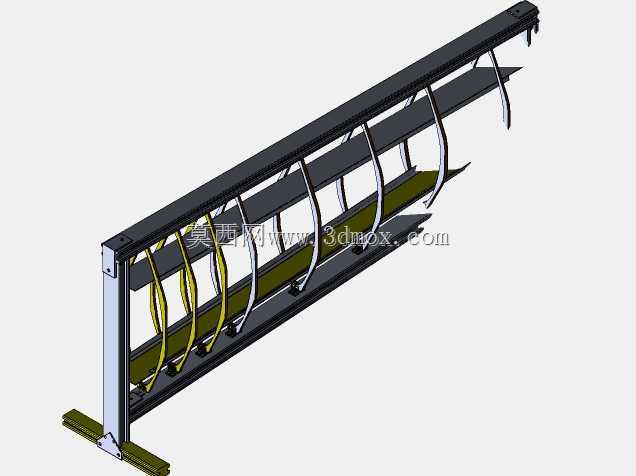

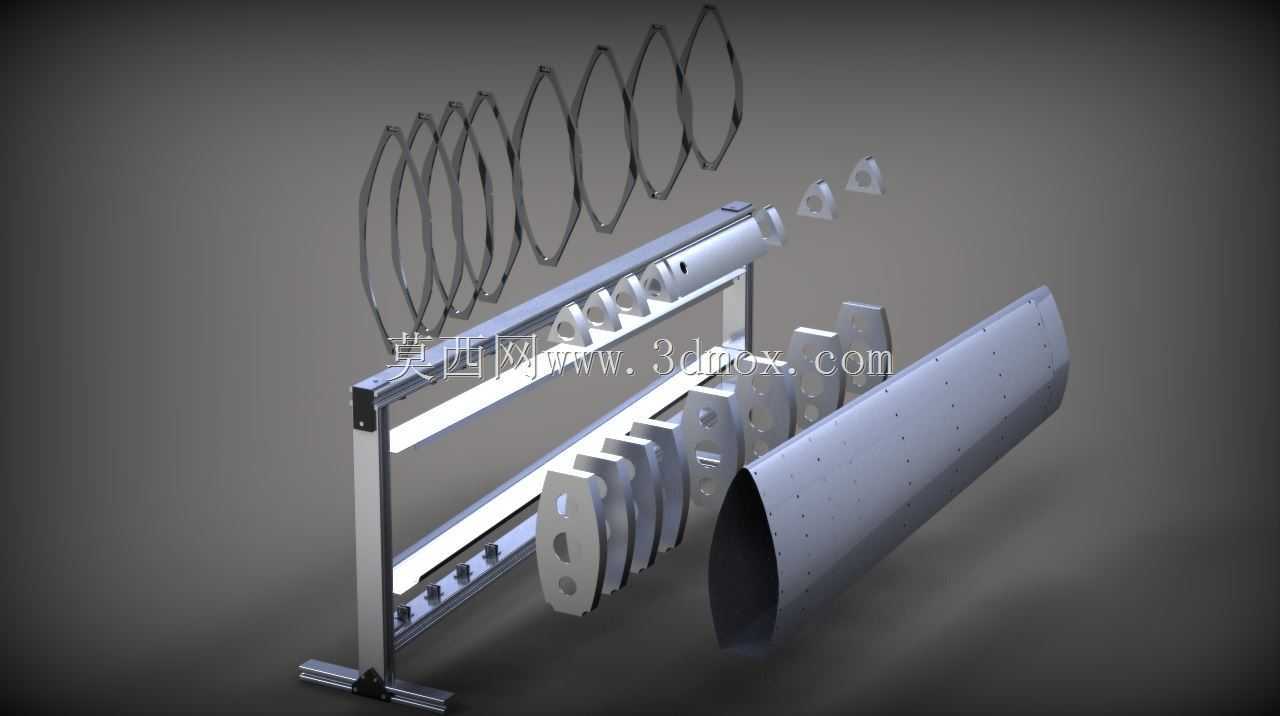

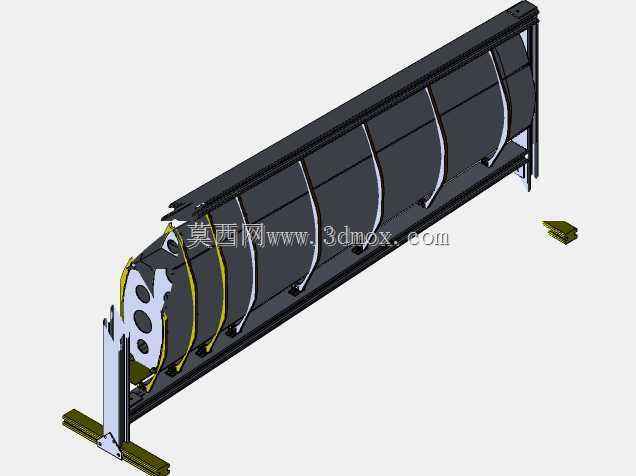

这套机翼支撑装配结构，主要面向小型固定翼飞行器、试验类无人机的机翼段装配场景，核心作用是完成机翼蒙皮、内部承力肋、翼梁以及连接端的定位与承载衔接，替代传统一体式焊接翼架的装配逻辑，解决小批量试制阶段机翼部件拆装调试不便、局部构件更换成本高的问题。从结构功能来看，整套构件分为几个核心部分：纵向布置的主承力梁架承担机翼整体的弯曲载荷，沿翼展方向排布的多组环形定位件负责蒙皮外缘的轮廓限位，保证机翼气动外形的尺寸精度，间隔设置的异形承力肋片则负责传递蒙皮承受的气动载荷到主承力梁上，端部的连接座用于和机身主承力框完成对接固定。设计过程中优先考虑了装配工艺性，所有构件均采用模块化拆分思路，没有采用一体化铸造成型的方案，每个肋片、定位环都设置了对应的定位卡槽，装配时不需要复杂的专用工装，只需要按照卡槽对位即可完成各部件的初步定位，后续通过紧固件完成锁紧，既方便试制阶段调整机翼的局部气动外形，也能在某一构件出现损伤时单独更换，不需要整体报废整个翼架。在安装边界的考量上，主承力梁的截面尺寸适配常规小型飞行器的翼身连接接口宽度，沿翼展方向的环形定位件间距根据蒙皮的受力变形量设置，避免蒙皮在飞行气动载荷下出现局部凹陷，影响气动效率；端部连接座的孔位间距匹配通用机身承力框的安装孔距，不需要对机身结构做额外改装即可完成适配。外形轮廓上，整套支撑结构完全贴合机翼的翼型曲线，所有肋片的外缘轮廓都按照选定的翼型坐标加工，装配完成后蒙皮贴合后不会出现局部凸起或者间隙，保证机翼表面的气动连续性。实际应用中，这类分体式翼架尤其适合航空教学试验、小型无人机定制研发场景，既可以让设计人员直观理解机翼内部的承力传递路径，也能快速调整局部构件参数来验证不同翼型、不同肋片排布下的机翼结构强度，相比传统一体式翼架，在试制阶段的调整效率提升明显，同时也能降低小批量生产的模具成本，不需要为每一种翼型单独开整体成型模具，只需要加工对应轮廓的肋片和定位环即可完成组装。
