车载HHO氢氧发生器结构设计方案

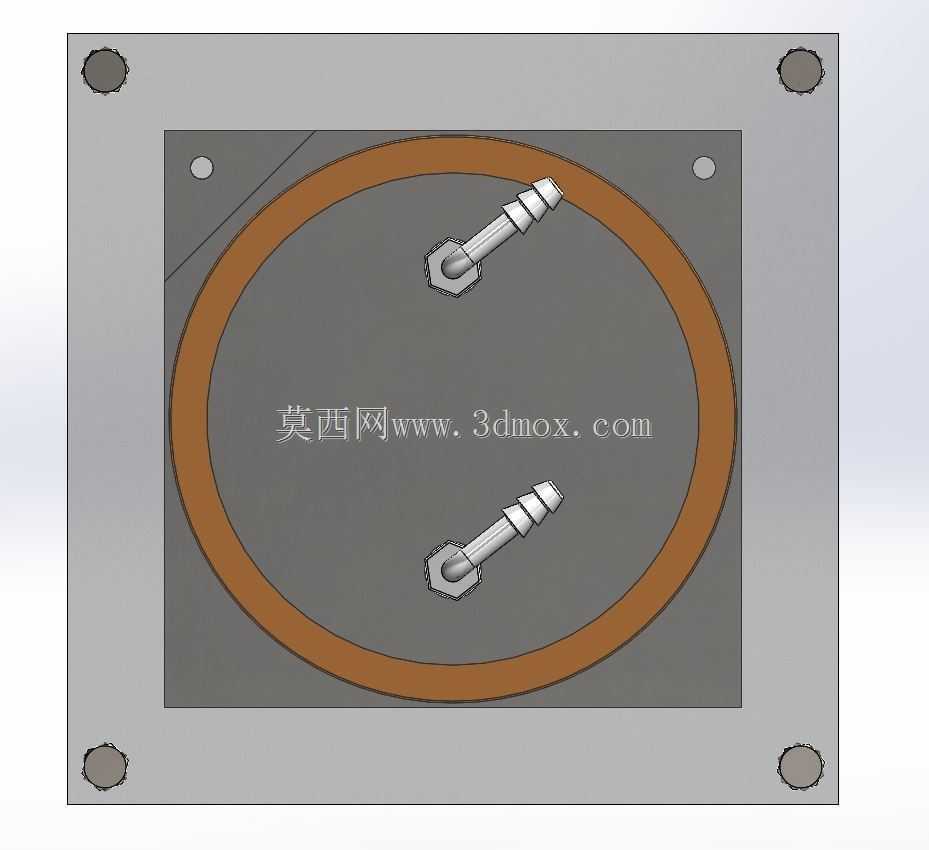

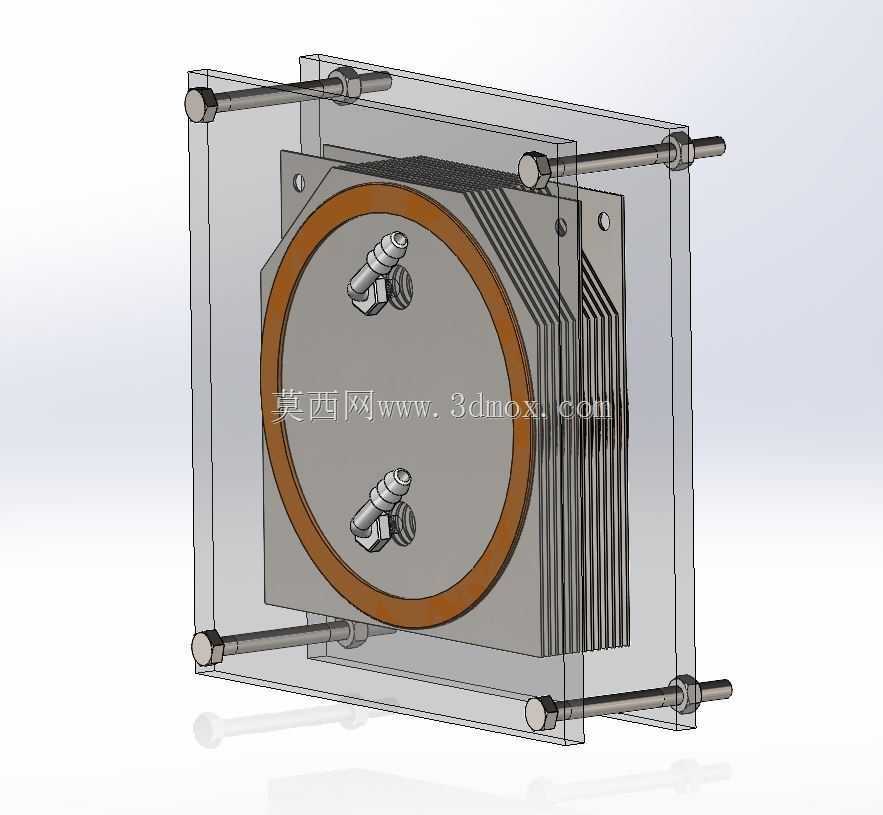

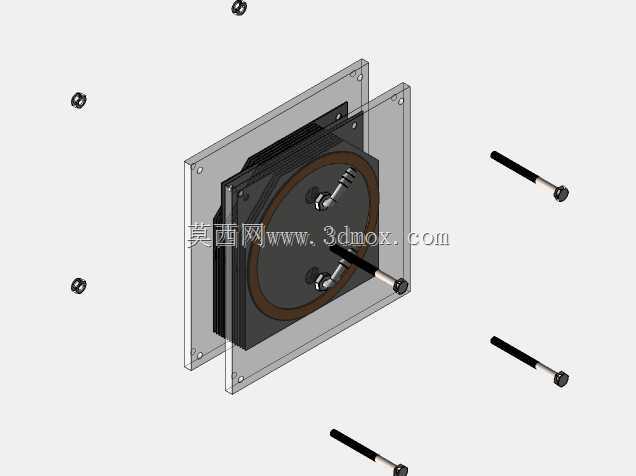

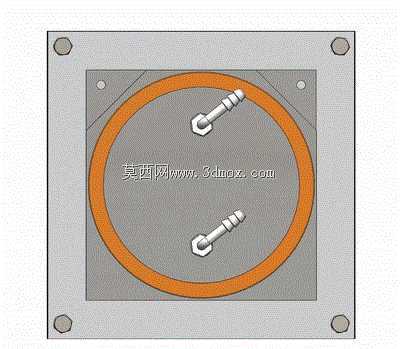

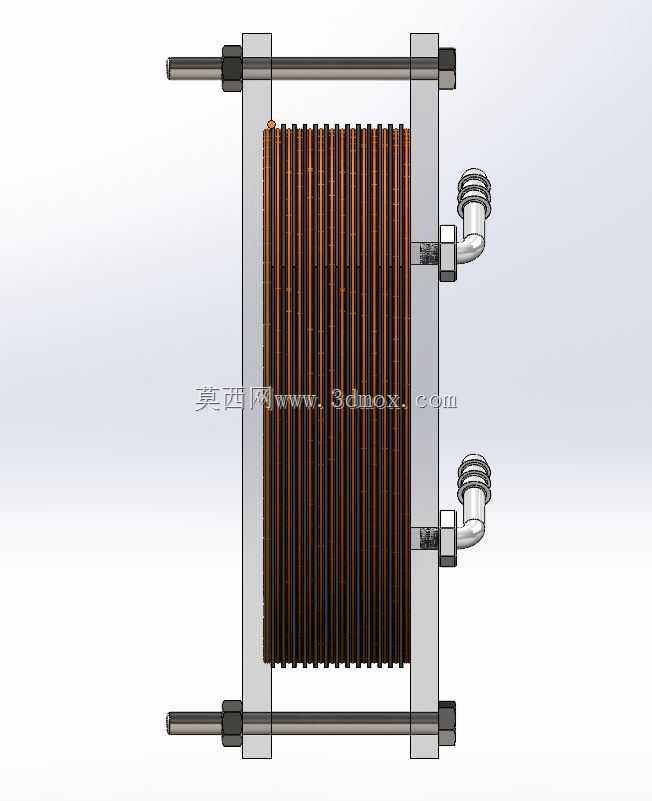

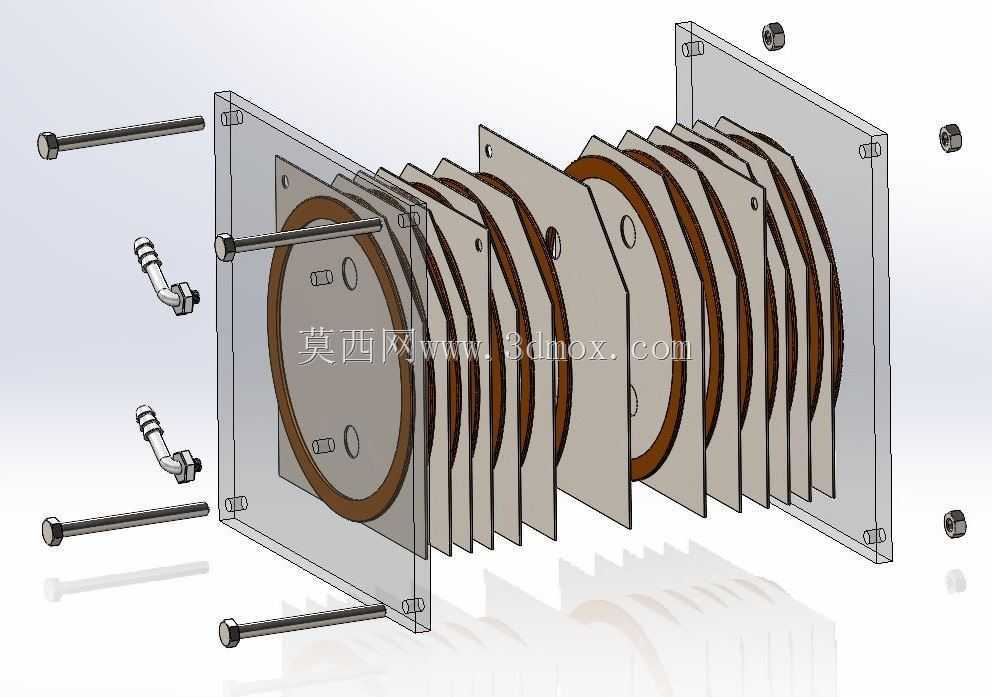

这款HHO氢氧发生装置的结构设计，核心围绕车载场景的安装适配需求展开，整体采用方形法兰安装基座搭配圆形反应腔的布局，基座四角预留螺栓安装孔，可直接固定在车辆发动机舱的空余安装位，安装孔位的间距参考主流乘用车舱内安装支架的通用尺寸设计，无需额外制作转接支架即可完成固定，反应腔外圈设置橙色密封胶圈的嵌装槽，密封结构采用径向挤压密封形式，可承受车辆行驶过程中的持续振动，避免气液渗漏问题。装置的两个电极引出端子采用对角布置形式，端子根部设计六角防转结构，外接供电线路时可直接用扳手固定端子本体，避免接线过程中端子转动破坏内部密封结构，端子的接线端采用阶梯轴结构，适配不同线径的供电线束压接端子，无需额外加工接线头。从功能实现逻辑来看，该装置通过电解水产生氢氧混合气体，将气体导入发动机进气歧管后，可提升燃油的燃烧充分度，针对城市道路工况下车辆频繁启停、燃油燃烧不充分的问题，装置的产气速率匹配小排量乘用车的进气量需求，不会因产气过量导致发动机空燃比失衡。设计过程中优先考虑了车载场景的使用限制，整体结构无外置运动部件，日常使用无需额外维护，反应腔的壁厚满足车载环境下的耐冲击要求，基座与反应腔的连接采用螺栓压合结构，后期拆解清理电解水垢时只需松开外圈固定螺栓即可分离腔体，无需破坏整体密封结构。安装边界方面，装置整体外轮廓的突出尺寸控制在舱内空余空间的允许范围内，两个接线端子的朝向预留了线束走线空间，不会与周边的发动机管路、线束产生干涉，密封胶圈的压缩量经过反复校核，在-40℃到120℃的工作温度区间内均可保持稳定的密封性能，适配车辆不同地域的使用环境。
