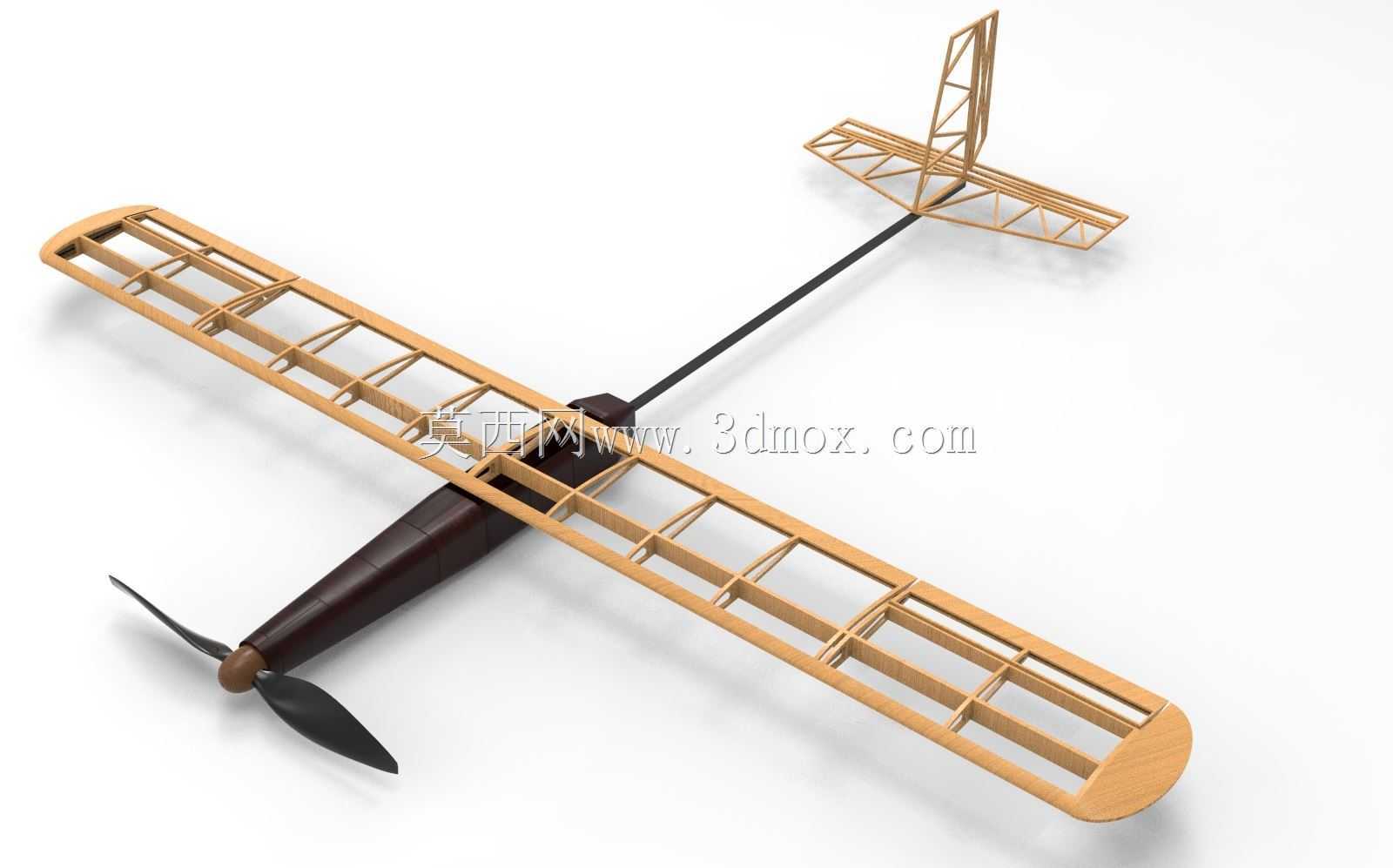

轻木构架式橡筋动力航模骨架结构

该结构为轻木材质的固定翼航模承力骨架，主要应用于青少年航空科普教学、航模爱好者自制竞赛类橡筋动力飞行器场景，可直接作为蒙皮粘贴的基准承力结构，无需额外搭建内部支撑框架。从结构设计逻辑来看，整体采用杆系桁架布局，机翼段沿展向设置连续主承力梁，翼肋按等间距排布，每段翼肋预留蒙皮贴合的弧面基准，前缘做圆弧收边处理，避免蒙皮粘贴后出现应力集中折痕；尾翼部分采用与机翼同源的桁架结构，通过细长碳纤维连接杆与机身主体衔接，在保证尾翼力矩臂长度满足飞行静稳定要求的前提下，尽可能降低尾部结构重量。机身前段为一体化成型的整流舱段，内部预留橡筋束缠绕、动力输出轴的安装空间，前端匹配螺旋桨安装座的定位接口，可直接适配标准规格的橡筋动力螺旋桨组件。从安装边界来看，机翼展向尺寸控制在常规室内航模飞行的允许范围内，机身总长度与翼展的比例符合低速固定翼飞行器的静稳定设计要求，各杆件连接节点均做斜切拼接处理，粘接后可承受橡筋动力输出时的周期性扭矩载荷，不会出现杆件脱开的问题。设计过程中优先控制结构重量，所有承力杆件均采用等强度设计，非主承力位置的杆件做截面优化，在保证飞行过程中机翼抗弯、抗扭刚度满足要求的前提下，尽可能削减不必要的结构重量，提升橡筋动力下的续航飞行时长。尾翼的水平安定面与垂直安定面的相对角度经过校准，安装后可保证模型飞行时的纵向与航向稳定性，无需后续反复调整安装角。该骨架结构完成后，只需在表面覆盖专用航空蒙皮并做张紧处理，再搭配对应规格的橡筋束与螺旋桨，即可完成整机组装，适用于航空科普课程中的结构原理演示，也可作为初级航模竞赛的参赛器材基础结构，其桁架式的结构布局也能直观展示固定翼飞行器的承力路径，帮助初学者理解航空结构的基础设计逻辑。
