航模用EMAX电子调速器结构设计

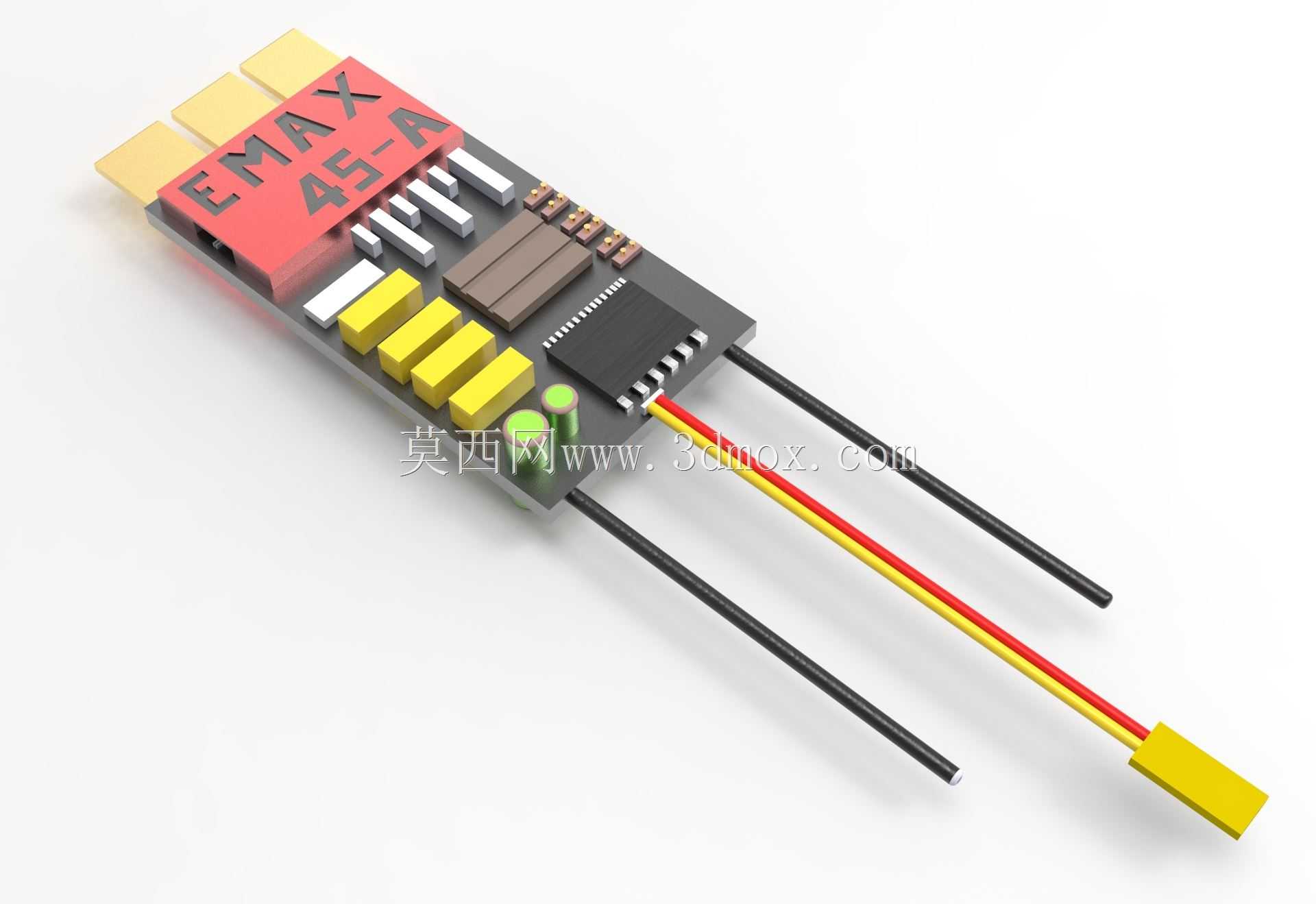

　　航模领域的动力控制链路中，电子调速器是连接飞控接收机与动力电机的核心枢纽，这款EMAX品牌的45A电调，主要适配固定翼、多旋翼航模以及小型无人车船的动力输出调控需求，在实际装机场景中，它需要承接接收机输出的PWM控制信号，将电池输入的直流电转换为可调控的三相交流电，驱动无刷电机完成转速调节，进而实现载体的动力输出匹配、姿态调整响应。从结构设计层面来看，这款电调采用长条形窄体布局，整体板身厚度控制在5mm以内，宽度约18mm，长度不超过60mm，这类尺寸设计主要是为了适配航模机身内部狭窄的布线空间，尤其是小型穿越机、轻量固定翼的机身舱室，对配件的安装边界要求极高，窄体结构可以顺着机身纵梁或者机臂走线方向布置，不会额外占用过多横向空间，也能避免与舵机拉杆、图传天线等其他配件产生安装干涉。

　　板载元件的布局遵循功率回路与信号回路分离的原则，电源输入侧布置大容值电解电容与滤波陶瓷电容，用于吸收电池供电端的电压尖峰，减少大油门工况下的电压波动对控制芯片的干扰；功率MOS管采用并排贴装设计，表面预留散热焊盘，实际装机时可以根据持续负载需求额外粘贴散热片，提升长时间大电流输出时的热稳定性；主控芯片布置在板身中段远离功率回路的位置，外围搭配信号调理电阻电容，确保PWM信号解析的准确性，避免动力回路的电磁干扰导致信号误判。输出端的三相动力线采用红、黄、黑三色区分相序，线长预留80mm左右，足够连接布置在机臂末端或者机头位置的无刷电机，输入端的电源接插件采用镀金插针设计，降低大电流通过时的接触电阻，减少接插件发热损耗。

　　信号输出端的杜邦接头采用标准2.54mm间距，兼容市面上绝大多数航模接收机、飞控的信号接口，不需要额外改线就能直接适配。在实际使用场景中，这类45A规格的电调可以支持3-4S锂电池供电，持续输出电流能够满足2212、2216级别无刷电机的动力需求，适配1.5kg以内起飞重量的固定翼航模，或者3-4寸轴距的穿越机装机需求。设计过程中需要重点考虑板身的绝缘防护，因为航模装机时经常会遇到碳纤机身导电、金属螺丝误触板件的情况，所以成品板件表面会涂刷三防漆，避免短路风险；同时元件的焊接高度都控制在统一平面内，不会出现个别元件突出过高导致装机时被挤压的问题，板身两端预留的走线槽位可以方便使用者用扎带将电调固定在机身或者机臂上，不需要额外设计固定孔位，适配不同机型的安装固定需求。

　　从建模细节来看，这款模型还原了板载所有元件的外形特征，包括红色标识的品牌型号丝印、不同容值电阻电容的颜色区分、接插件的针脚细节，甚至连板身表面的焊盘纹理都做了还原，能够直接用于航模整机的装配干涉检查，也可以作为航模配件库的标准模型调用，在做整机三维布线模拟时，可以直接套用这个模型的尺寸边界来规划走线路径，避免实际装机时出现尺寸不匹配、安装位冲突的问题。对于航模研发或者DIY装机的结构设计人员来说，这类精准的配件模型能够大幅减少前期设计的尺寸核对工作量，不需要手动测量实物尺寸就能完成整机的布局设计，提前预判布线、安装过程中可能出现的干涉问题，提升装机调试的效率。
