AIM-9响尾蛇空空导弹结构三维建模

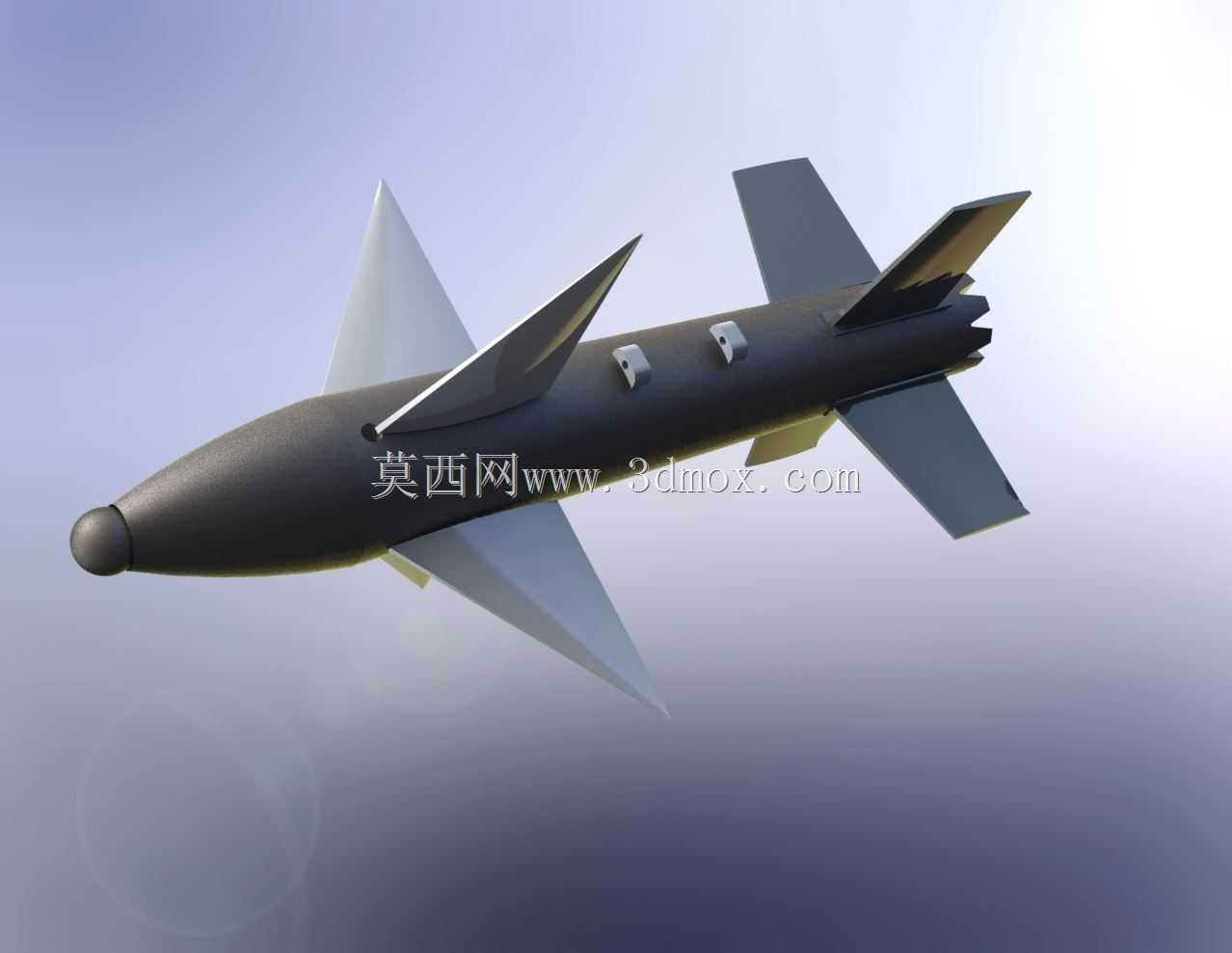

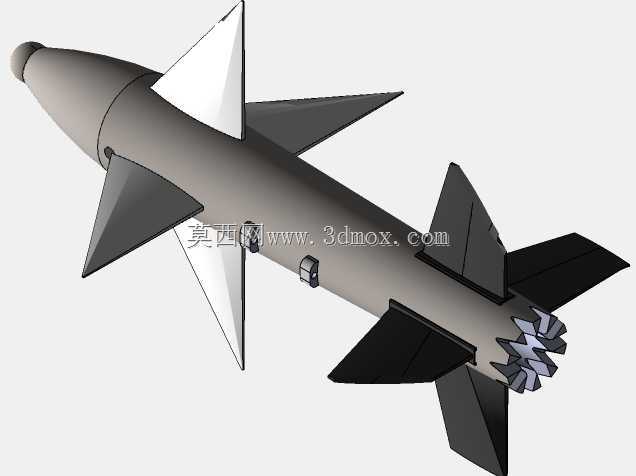

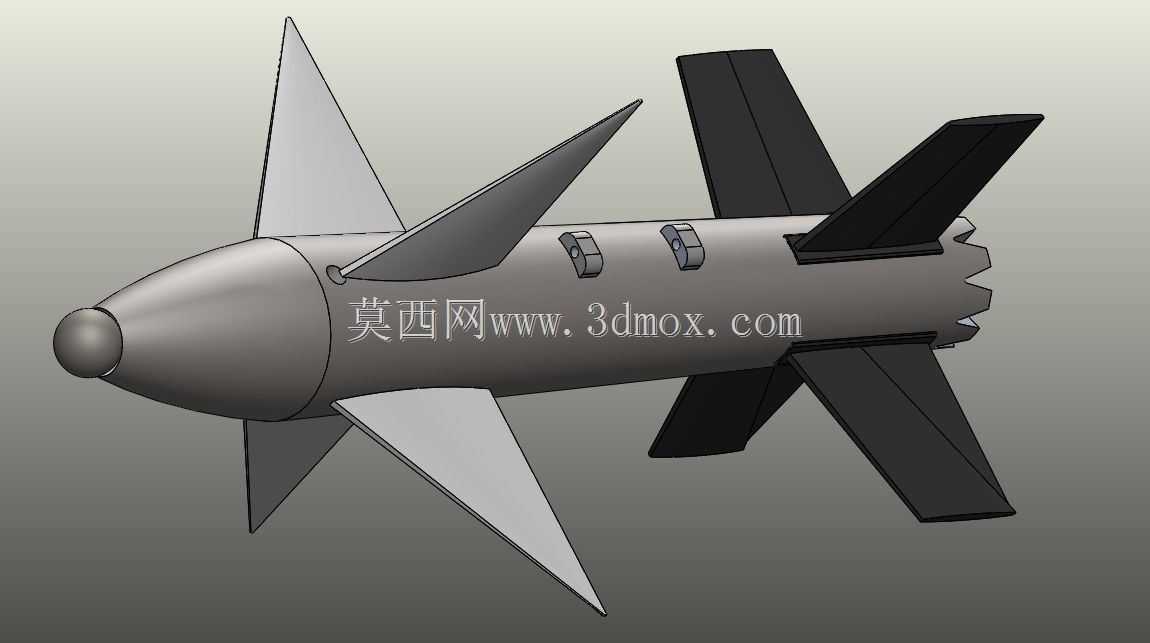

这款模型还原的AIM-9响尾蛇导弹，是目前全球列装范围最广的近距红外制导空空导弹，适配F-18、EA-18、F-22、F-35等多型现代战斗机的翼下及侧弹舱挂点，在近距格斗空战场景中承担尾追、迎头拦截敌方空中目标的核心任务，是战斗机近距离攻防体系中的关键机载武器。从设计逻辑来看，模型完整复现了该型导弹的经典气动布局：弹体采用圆柱形等截面主体设计，头部为半球形红外导引头整流罩，能够降低高速飞行时的空气阻力，同时为红外探测元件提供无遮挡的前向探测视野。弹体前部配置四片呈十字形分布的三角形鸭式舵面，舵面后缘与弹体轴线垂直，飞行过程中通过舵面偏转调整弹体姿态，响应速度快，能够满足近距格斗时大过载机动的转向需求；弹体尾部配置四片与前舵面呈45度错位分布的大后掠角稳定尾翼，尾翼面积大于前舵面，主要作用是在高速飞行时维持弹体的航向稳定性，避免弹体出现滚转发散的情况，尾翼后缘的锯齿状结构，是为了破坏翼面气流附面层，降低高速飞行时的翼面颤振风险，提升飞行控制精度。弹体中部的两个环状凸起结构，对应实弹的挂装接口与制导线缆连接槽，建模时严格匹配机载挂架的安装边界尺寸，挂点位置与弹体重心重合，能够保证挂装后导弹的重力分布均匀，不会对载机的飞行配平造成额外负担。弹体尾部的多瓣状结构为固体火箭发动机的尾喷口，采用多斜切喷口设计，能够在发动机工作时提供一定的滚转力矩，辅助弹体维持滚转稳定。从安装适配性来看，该弹的弹径、弹长、翼展尺寸均严格参照实机安装标准设计，既可以适配传统战斗机的外置翼下挂架，也能够满足隐身战机内置弹舱的挂载尺寸要求，不会出现弹体与弹舱结构、挂架机构干涉的问题。建模过程中对弹体各部件的装配公差做了还原，舵面与弹体的连接间隙、尾翼与弹身的贴合位置都符合实际装配要求，能够直观展示该型导弹的结构组成与装配关系，对于航空武器装备的结构认知、机载挂装系统的适配设计都有实际参考价值，也可作为空战场景仿真、装备教学演示的数字化模型载体，帮助设计人员直观理解近距空空导弹的气动设计逻辑与挂装匹配要点。
