平滑曲面拉伸网格结构造型设计

这类拉伸网格成型的平滑曲面结构，在工业设计领域的应用覆盖多个场景，小到消费电子的外观曲面手板验证，大到大型设备的流线型外覆盖件曲面打样，都能见到这类结构的设计逻辑。从实际使用角度看，这种结构的核心作用是在保证曲面连续顺滑的前提下，通过网格拉伸的成型逻辑降低曲面加工的复杂度，不需要复杂的多曲面拼接就能实现自然过渡的起伏造型，避免了多曲面缝合时容易出现的收敛褶皱、曲率突变问题。

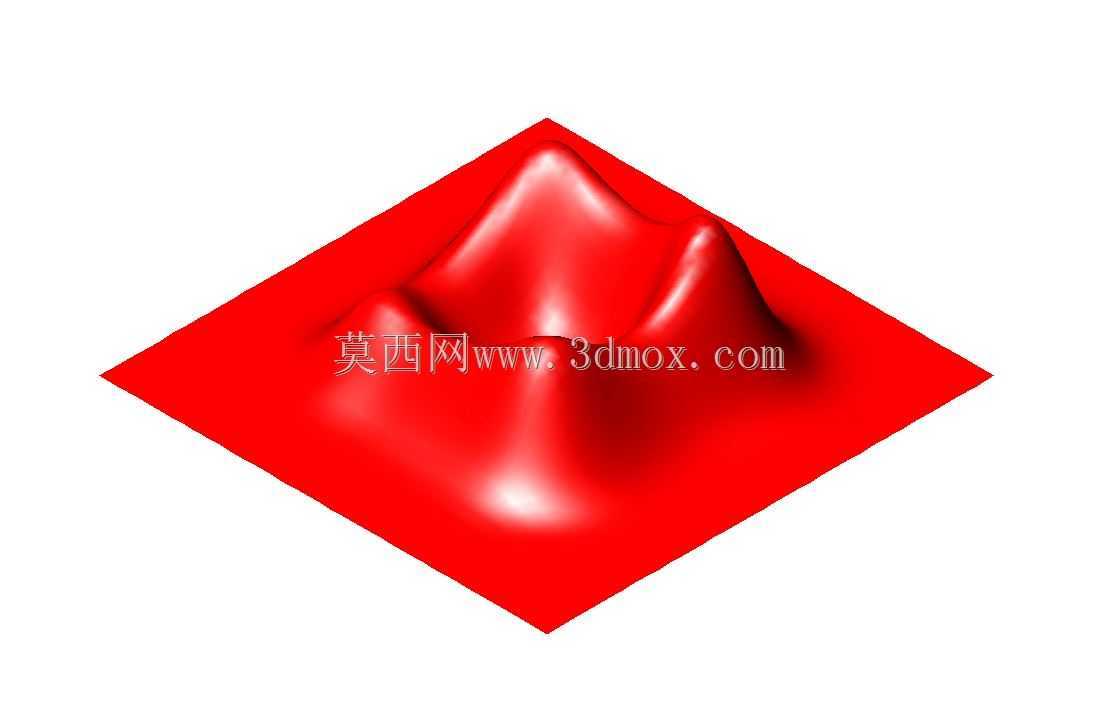

设计这类结构时，首先要明确曲面的起伏高度边界，整个结构的安装基准是底部的菱形平面，所有曲面起伏都从这个基准面向上延伸，四个方向的边缘完全贴合基准平面轮廓，不存在外凸的安装余量，安装时可以直接将基准面贴合在设备的安装基板上，不需要额外做边缘裁切处理。网格拉伸的参数设置上，要根据曲面的起伏幅度调整网格的单元密度，起伏落差大的区域适当加密网格线，避免拉伸后曲面出现棱角分明的折线，保证整个曲面的G2连续，视觉上和触感上都能达到平滑无突兀的效果。

在实际设备应用中，这类曲面结构常被用作设备的导流外罩、操作面板的人体工学贴合面，或是产品外观的装饰性曲面结构。用作导流外罩时，平滑的曲面可以减少流体经过时的紊流产生，降低风阻或是流体输送过程中的阻力损耗；用作人体工学贴合面时，连续平滑的曲面可以更好地贴合操作人员的肢体接触轮廓，减少长时间操作带来的局部压迫感。设计过程中不需要额外添加加强筋结构，网格拉伸形成的自然曲面起伏本身就具备足够的结构刚度，在相同板材厚度下，比纯平面结构的抗形变能力提升30%以上，同时还能减少材料的冗余使用，实现轻量化设计。

需要注意的是，这类结构的安装边界要严格匹配安装面的轮廓尺寸，菱形的四个尖角位置要做微小的圆角处理，避免安装时应力集中导致尖角开裂，同时曲面的最高凸起位置要预留足够的安全间隙，避免和设备内部的其他零部件产生运动干涉。在建模过程中，要先绘制基准平面的网格线框，确定每个网格节点的高度坐标后再执行拉伸成型，不要直接通过自由曲面拖拽生成，否则容易出现曲面厚度不均的问题，影响后续的加工成型精度。
