带航拍挂载的四旋翼飞行载具结构设计

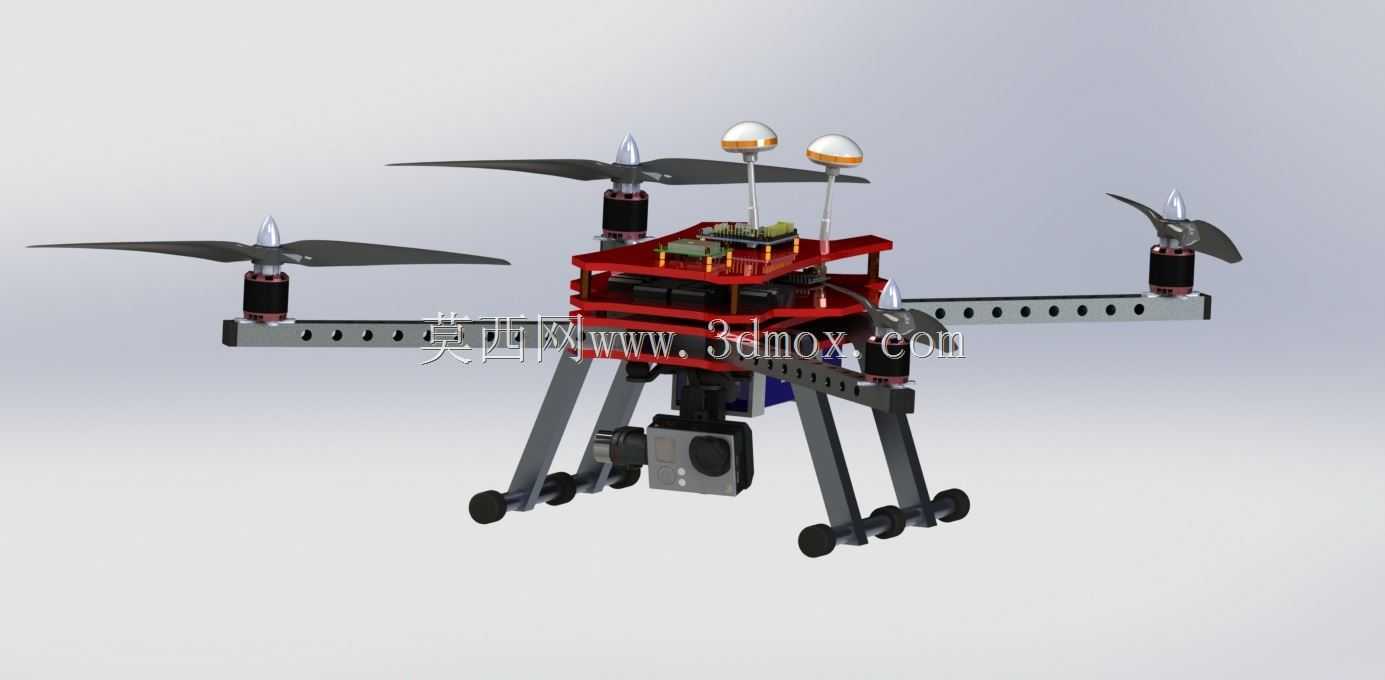

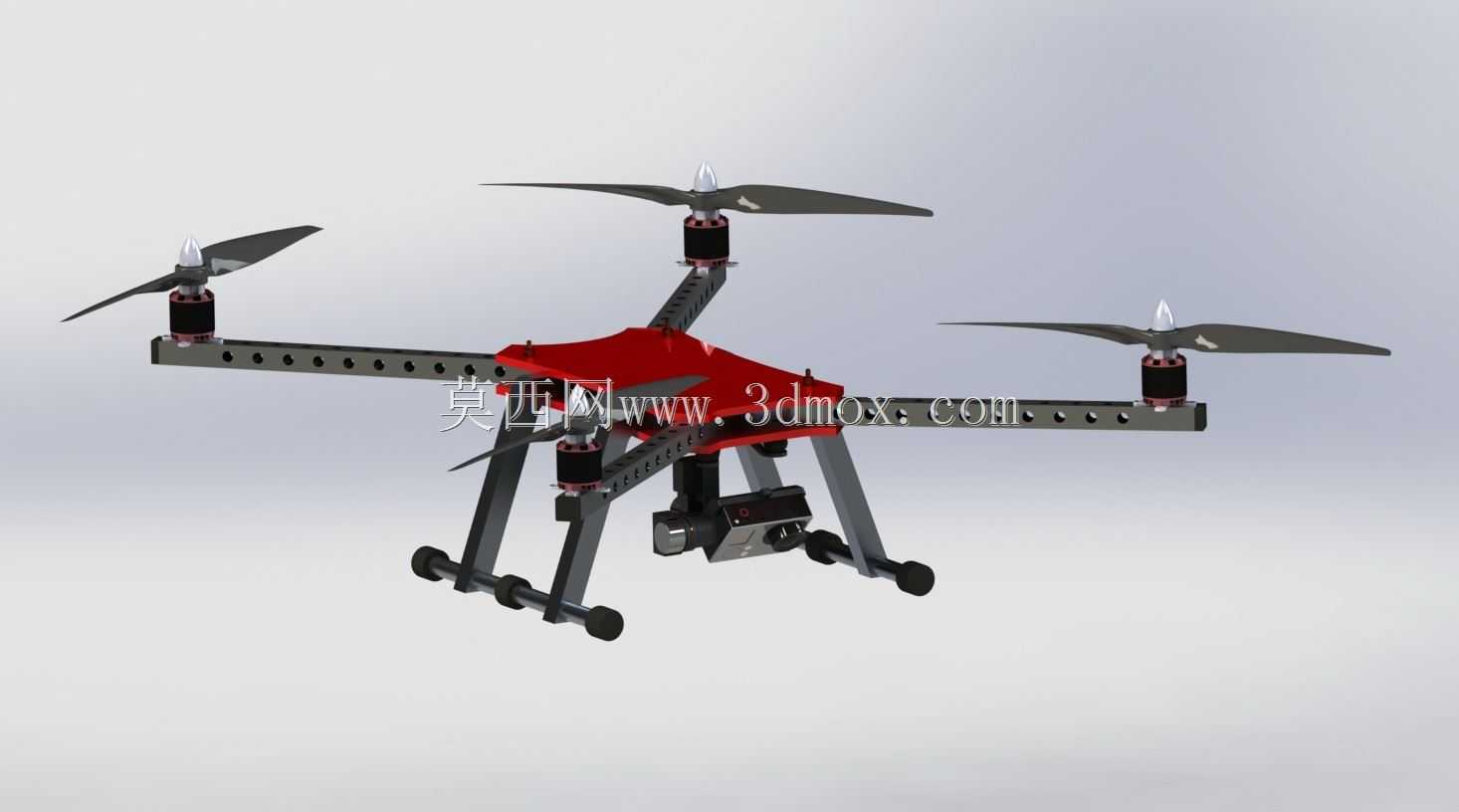

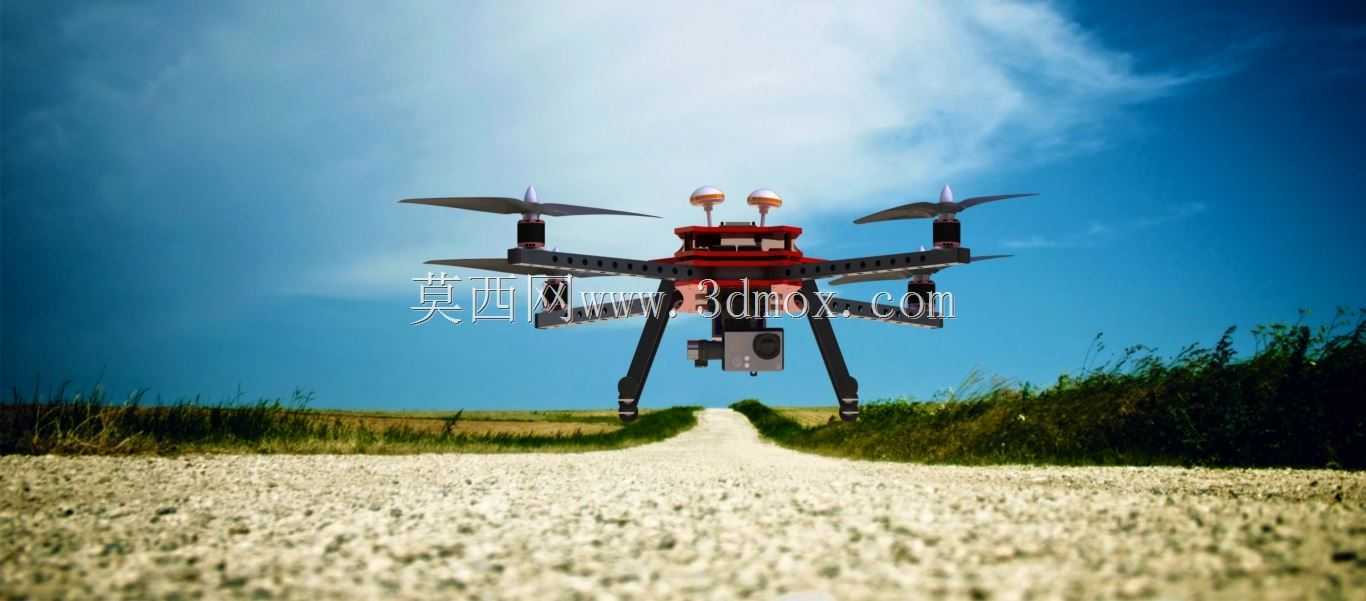

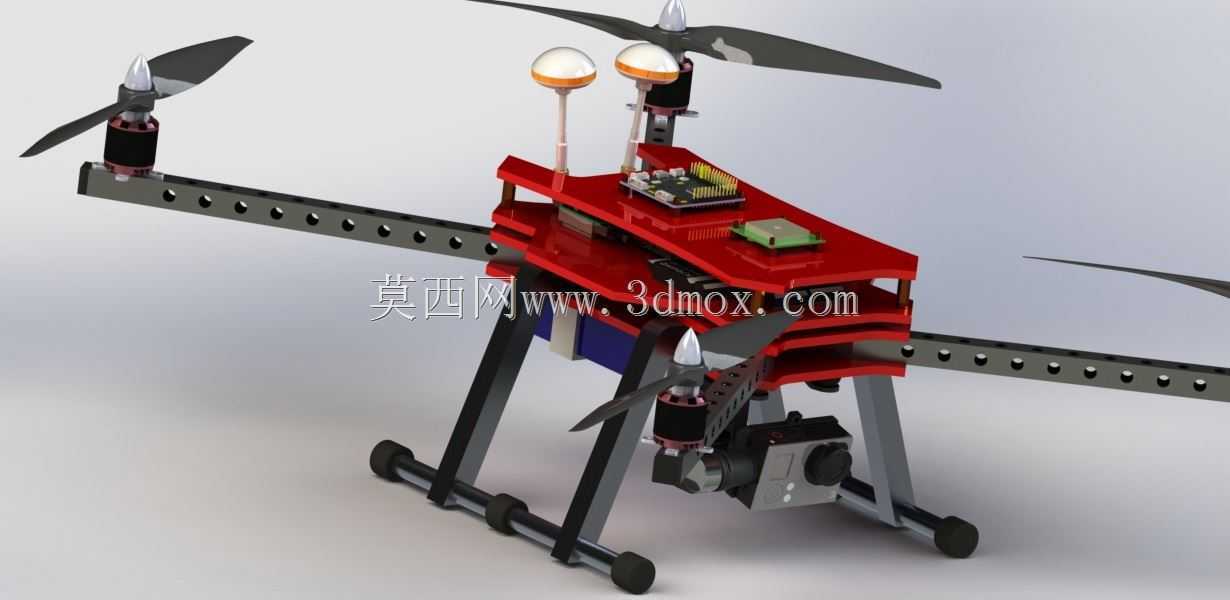

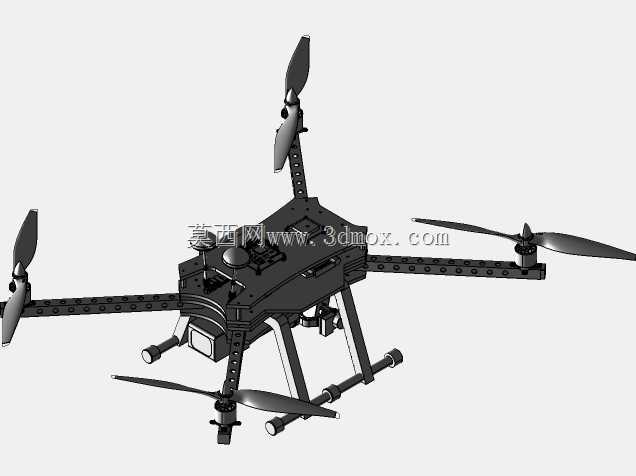

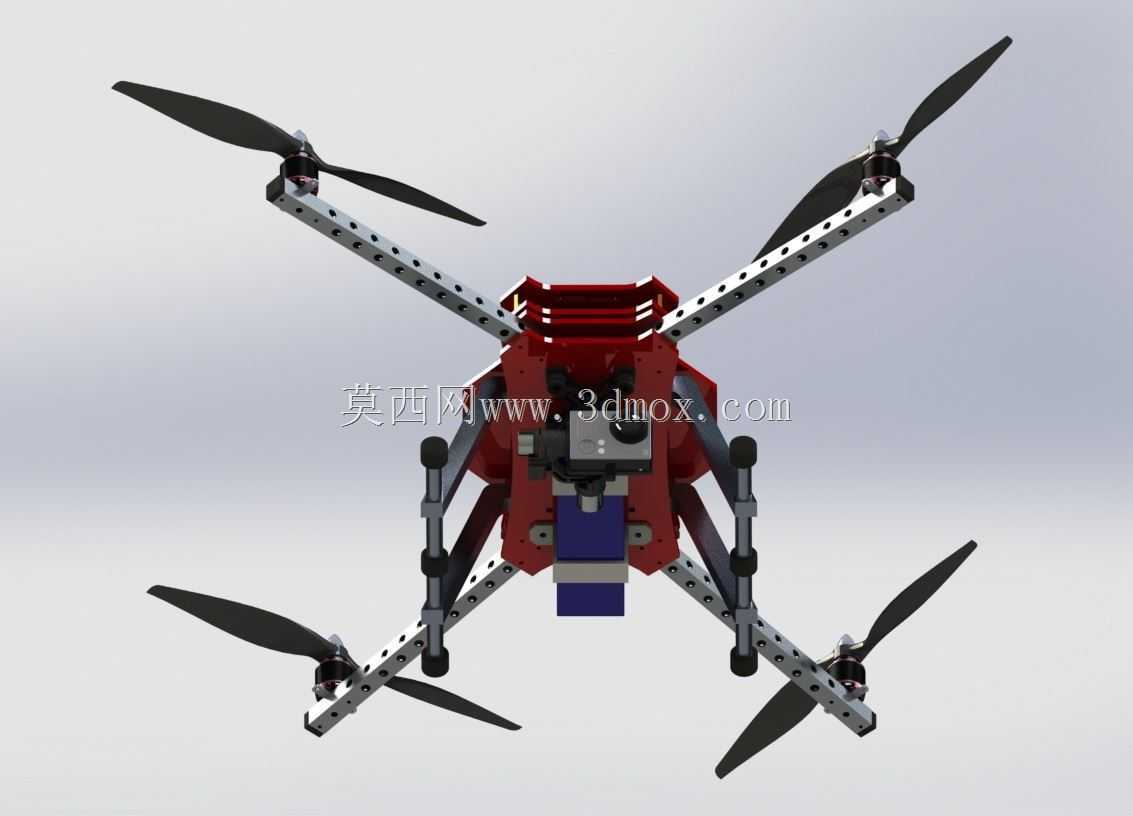

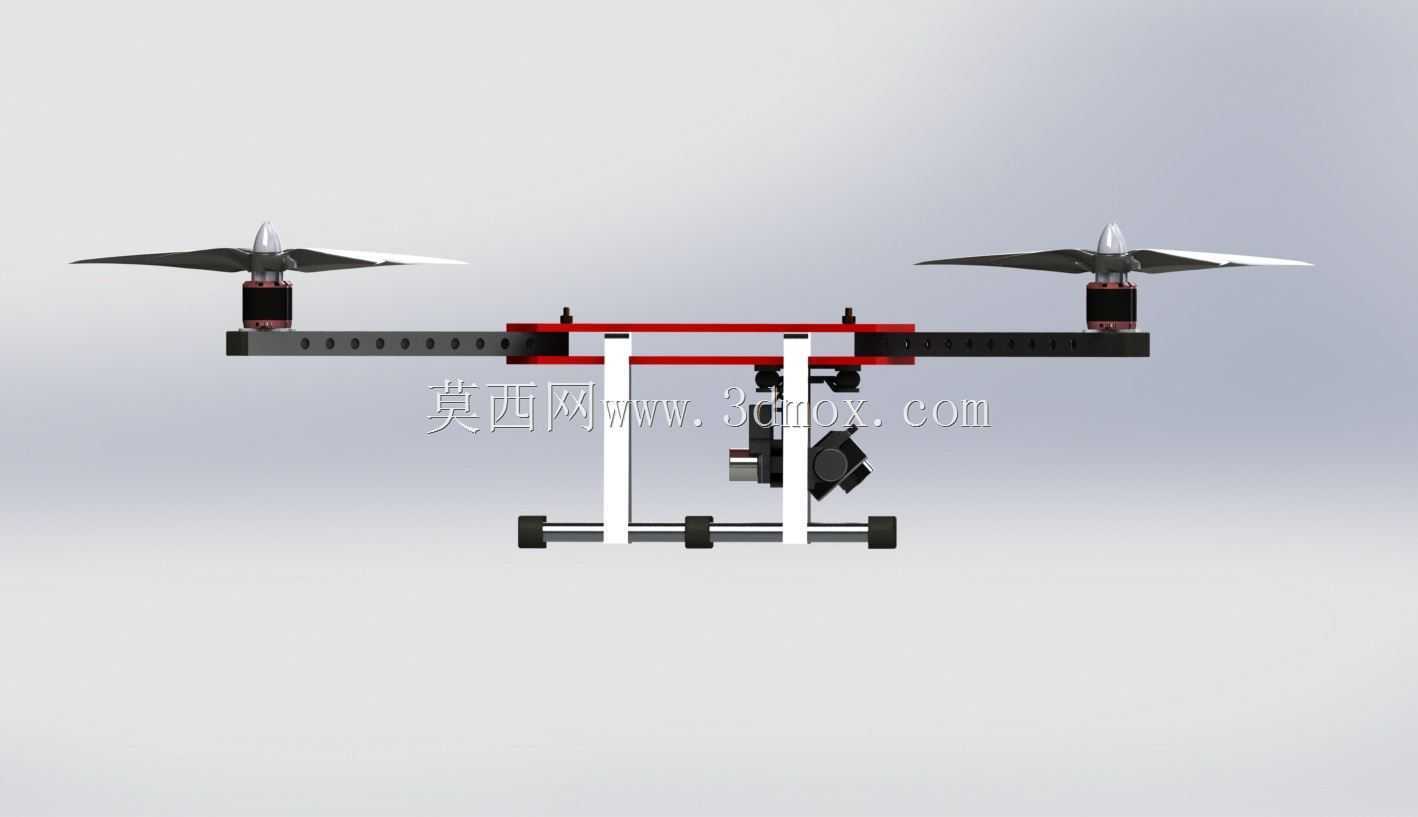

这套四旋翼飞行载具的结构设计，首先围绕户外低空作业的实际需求展开，日常可覆盖农林植保的小范围地块巡查、户外地形测绘的航点飞行、应急场景的低空侦察以及民用航拍的挂载需求，在结构布局上优先考虑了飞行稳定性与挂载拓展性的平衡。从机架布局来看，采用经典的X型旋翼排布，四个机臂采用等长对称设计，机臂与中心舱的连接位置做了加强筋过渡，避免飞行过程中机臂受旋翼振动产生疲劳形变，中心舱作为核心承载区域，上层预留了飞控、GPS模块、数传天线的安装位，顶部的两个蘑菇头天线安装座做了同轴度定位设计，保证信号接收不受机身金属结构遮挡，下层预留了通用挂载接口，可适配可见光相机、小型多光谱传感器等不同任务载荷，挂载接口采用快拆式卡扣设计，更换载荷时无需拆解机身主体结构。起落架部分采用高脚架设计，支腿向外倾斜一定角度，既保证了起降时的支撑稳定性，避免侧翻风险，又给下方挂载的载荷留出了足够的离地间隙，防止起降过程中载荷与地面发生磕碰，支腿底部做了防滑脚垫的安装位，可适配橡胶缓冲脚垫，吸收着陆时的冲击载荷。旋翼组件的安装座设计时考虑了动力匹配的兼容性，可适配不同规格的无刷电机与螺旋桨，电机安装孔位采用通用孔距设计，方便后期根据任务载重需求更换动力套装，机臂内部预留了走线槽，电调与电源线、信号线可全部收纳在机臂内部，既减少飞行时的风阻，也避免线材外露在飞行中被气流吹动产生干扰。设计过程中对整机的重心位置做了反复校核，保证重心落在四个旋翼形成的升力平面中心位置，减少飞控的姿态修正负担，提升飞行时的续航表现与姿态稳定性，机身各部件的安装边界都做了干涉检查，确保旋翼转动时不会与机臂、起落架、挂载载荷发生擦碰，中心舱的外壳采用分体式设计，上下壳通过卡扣与螺丝组合固定，方便后期对内部的飞控、电池等部件进行检修维护，电池仓设计在中心舱的重心位置，更换电池时不会影响整机的重心配平，适配不同容量的锂电池时也能通过仓内的定位海绵调整固定位置，保证飞行过程中电池不会出现窜动。
