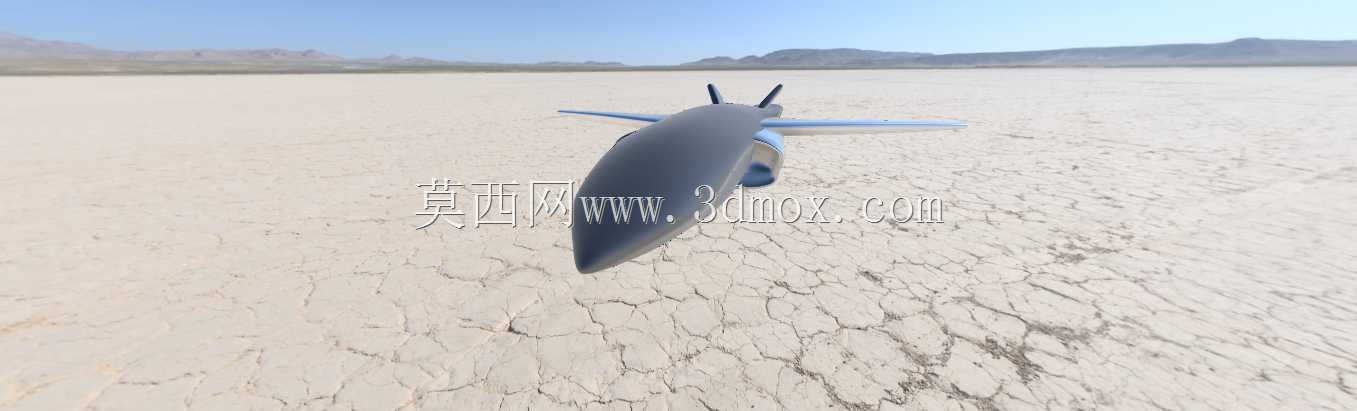

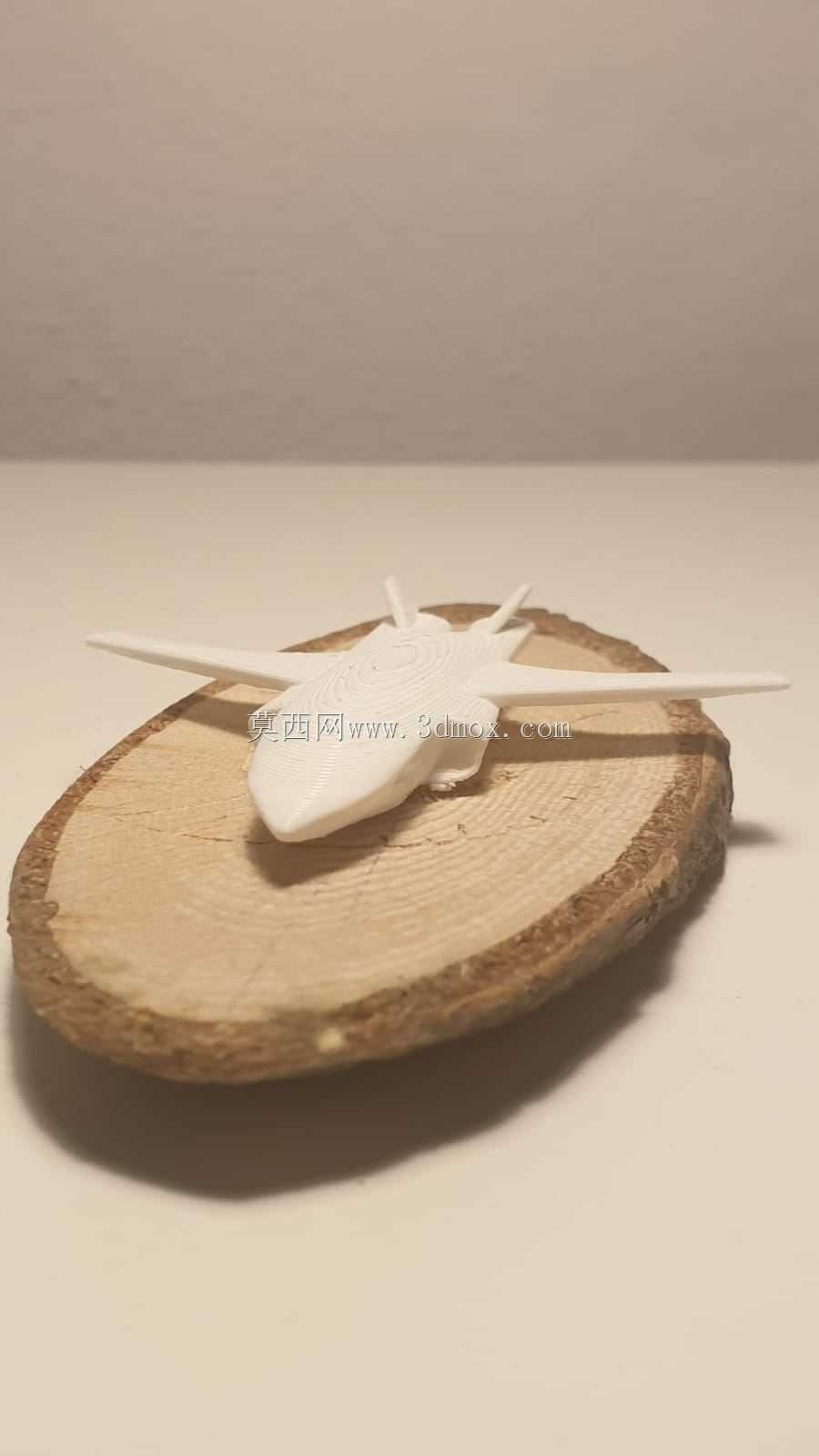

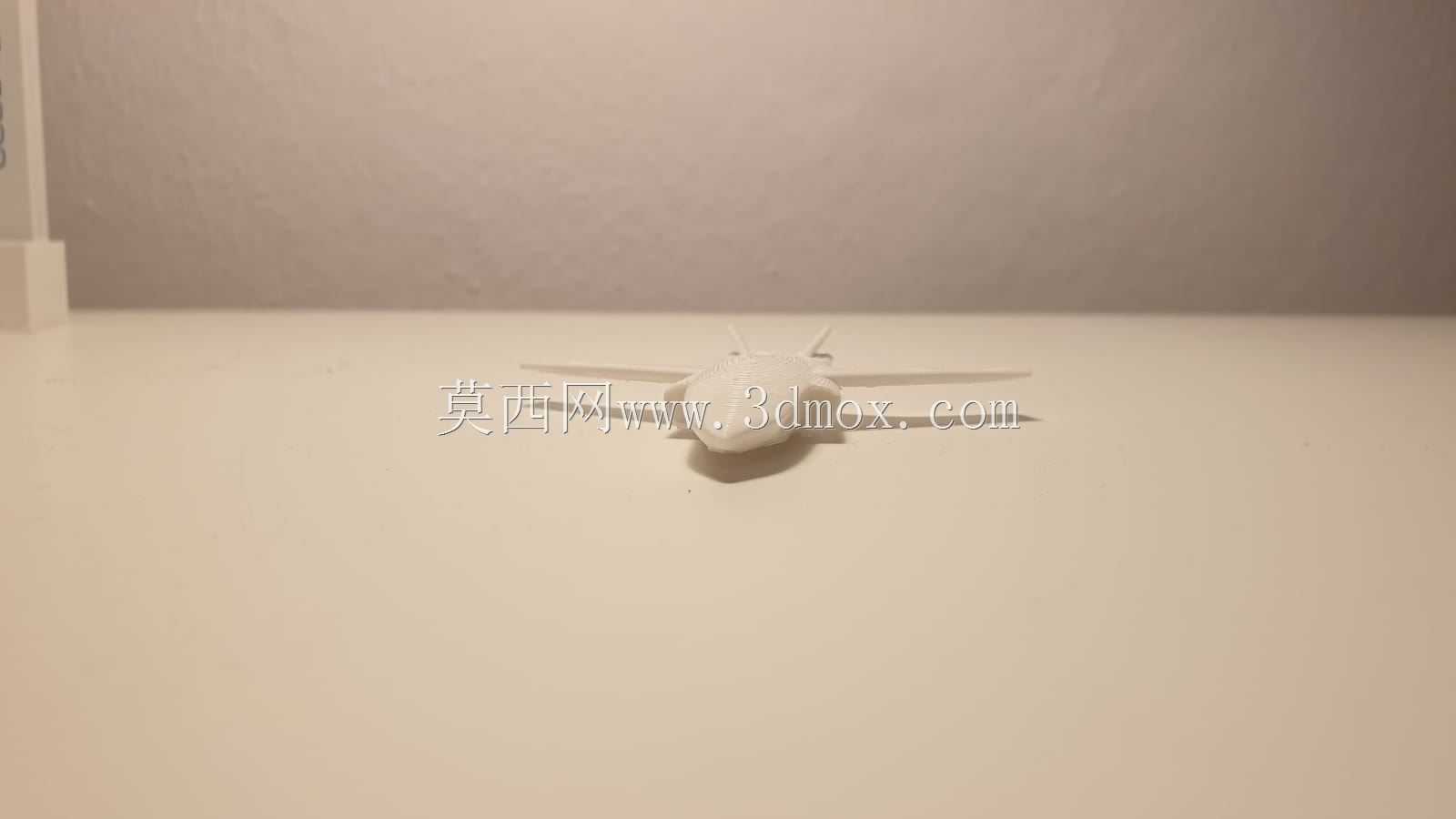

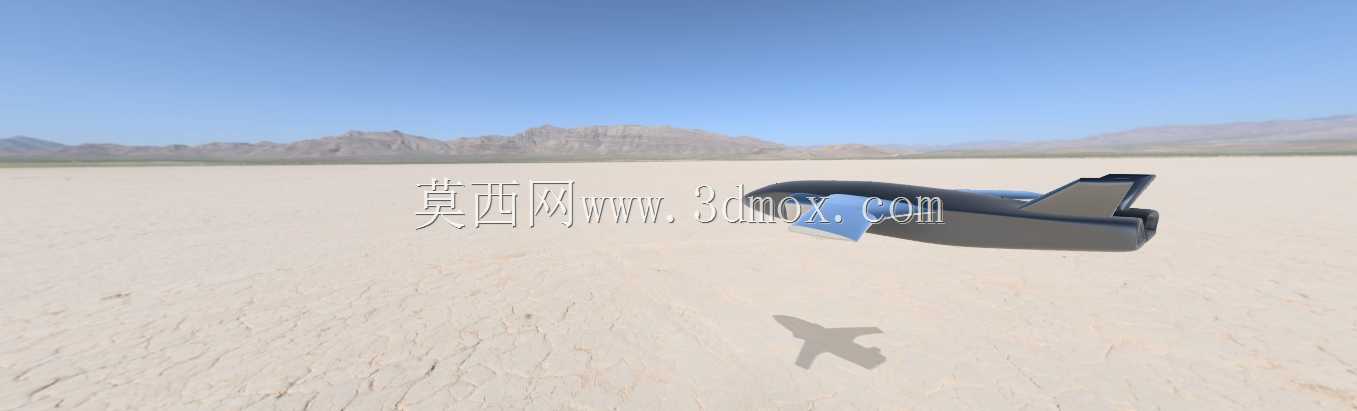

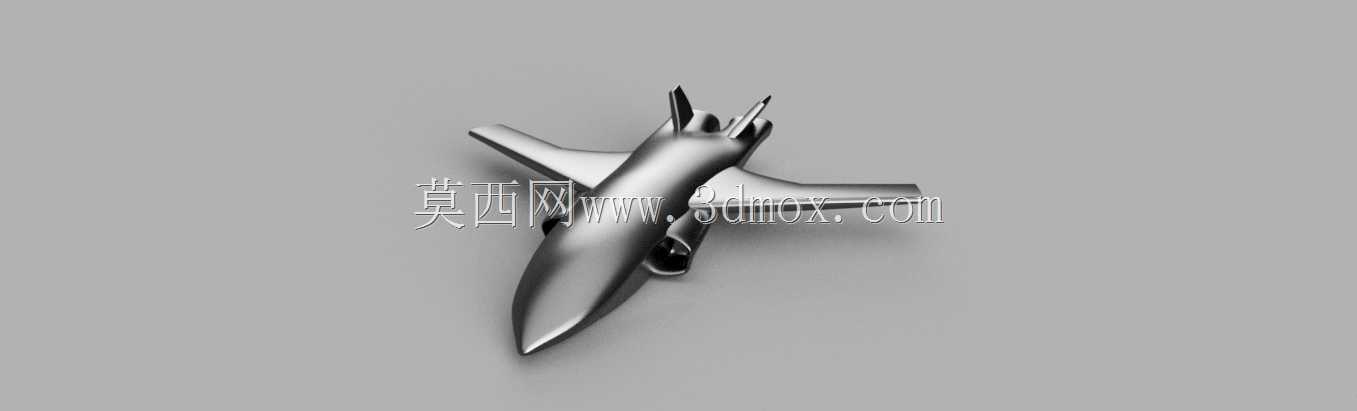

小型隐身侦察无人机外观结构设计

这款小型无人机采用融合式飞翼隐身构型设计，整体机身与机翼采用一体化曲面过渡，没有传统飞行器的独立平尾与垂尾结构，整机外表面连续顺滑，可有效降低雷达反射截面积，适配前沿抵近侦察的低可探测性需求。从结构布局来看，整机采用机头棱边预压缩设计，机头段截面为菱形修形，可在飞行过程中对来流进行预整理，降低机身附面层气流对进气道的干扰，机身上部布置的埋入式进气道，既避免了进气道腔体形成强雷达反射源，也能在亚音速飞行工况下为动力系统提供稳定的进气流量，适配低噪螺旋桨推进系统的工作需求。机翼采用大后掠角小展弦比设计，翼身融合段从机头后方平滑延伸至翼尖，翼型选用低速高升阻比层流翼型，在保证飞行稳定性的同时，可有效降低巡航阶段的飞行阻力，提升航时表现。机翼后缘设置有嵌入式操纵面，可通过差动偏转实现航向与俯仰姿态控制，无需额外设置垂直安定面，进一步简化了整机结构，降低了结构重量。整机结构设计充分考虑了便携部署的使用需求，机身主体采用模块化分段设计，机头段预留有光电侦察载荷安装舱，可根据任务需求更换可见光、红外等不同类型的侦察传感器，舱体边界做了公差适配设计，可保证载荷更换后的安装同轴度，避免影响飞行重心配平。机身中段为设备舱，集成了飞控系统、导航模块与动力电池的安装位，各安装位设置有减震缓冲结构，可降低飞行过程中的振动对精密电子设备的影响。机身后段为动力舱，推进螺旋桨采用后置布局，可避免螺旋桨气流对机身侦察载荷的遮挡与干扰，同时螺旋桨桨叶采用低噪修形设计，可降低飞行过程中的声学特征，提升隐蔽侦察能力。从安装边界来看，整机外轮廓尺寸适配单兵携行具的收纳要求，机翼与机身的连接位置设置有快拆接口，无需额外工具即可完成机翼的拆装，展开后机翼与机身的对接面可自动锁止，保证结构连接刚度，满足快速部署的使用场景。整机重心设计在机翼平均气动弦长的30%位置，可保证无垂尾布局下的纵向静稳定性，飞控系统的安装位靠近重心位置，可降低姿态调整时的转动惯量，提升飞行操控响应速度。机身下部设置有可收放式任务载荷挂点，在不挂载额外载荷时挂点可完全收纳入机身内部，保证整机外形的连续性，避免额外的阻力与雷达反射增量。
