双轴舵机倾斜平移云台机械结构

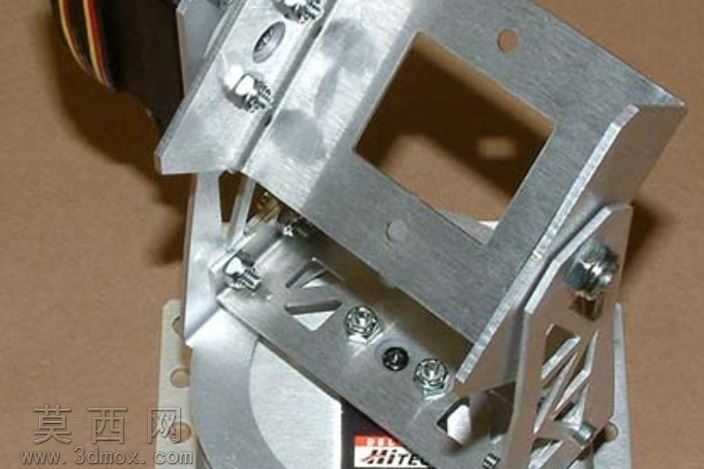

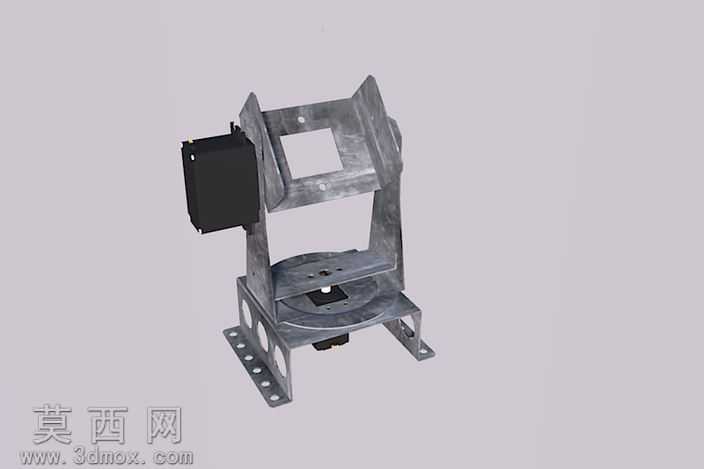

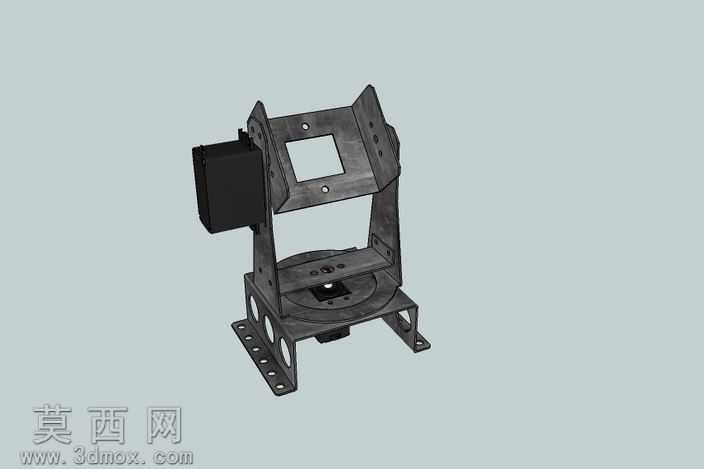

该云台机械结构采用三维建模软件完成全参数化设计，整体围绕双自由度运动需求搭建，可同时实现水平方向旋转与俯仰方向倾斜调整，适配标准舵机的安装与传动需求。建模过程中首先完成底座部分的结构设计，底部采用带安装孔的折边支架结构，预留多组对称排布的固定孔位，可直接通过标准紧固件完成与承载平台的连接固定，底座中心预留旋转轴安装位与舵机嵌装槽，确保水平旋转舵机可完全嵌入支架内部，既缩减整体结构占用空间，也能对舵机本体形成防护，避免运行过程中受到外力磕碰。中部支撑结构采用双侧立式支架设计，支架两侧开设多组调节孔位，可根据搭载设备的重量与重心位置调整俯仰轴的安装高度，支架顶部预留方形安装平面，用于固定上部承载台，同时在支架弯折处做加强筋结构处理，提升整体结构的抗形变能力，避免大负载搭载时出现支架变形影响转动精度的问题。上部承载台采用方形镂空设计，既减轻整体结构重量，也预留了搭载设备的走线空间与安装孔位，可适配摄像头、小型传感器等多种轻量化搭载设备的固定需求。材质设计上整体支架选用金属材质做哑光发黑质感渲染，还原金属冲压支架的真实质感，舵机部分采用黑色工程塑料材质表现，区分不同部件的材质属性，转动配合部位做公差预留设计，确保旋转与俯仰动作运行顺畅无卡滞。设计过程中重点考量结构的稳定性与运动精度，所有安装孔位均按照标准紧固件尺寸做参数化匹配，转动轴部位预留轴承安装位，可根据使用需求加装轴承降低转动阻尼，整体结构拆装便捷，部件通用性强，可直接用于小型监控设备、机器人视觉模块、小型拍摄装置的双自由度姿态调整场景，结构强度可满足常规轻量化负载的使用需求，运动行程覆盖水平全周旋转与正负九十度俯仰调整，适配多数场景的姿态调节要求。
