双翼飞机机身承力结构件三维设计

本次设计的构件为双翼飞机机身中部的承力连接结构，主要应用于轻型双翼通航飞机的上下翼面与机身主体的衔接位置，承担飞行过程中机翼传递的升力、气动阻力与机动载荷，是连接机翼主梁与机身框架的核心受力部件。从实际使用场景来看，这类构件多应用于小型运动类双翼机、农用作业双翼机的机身装配环节，需要在轻量化的前提下满足交变载荷下的结构强度要求，避免飞行过程中出现应力集中导致的结构失效。

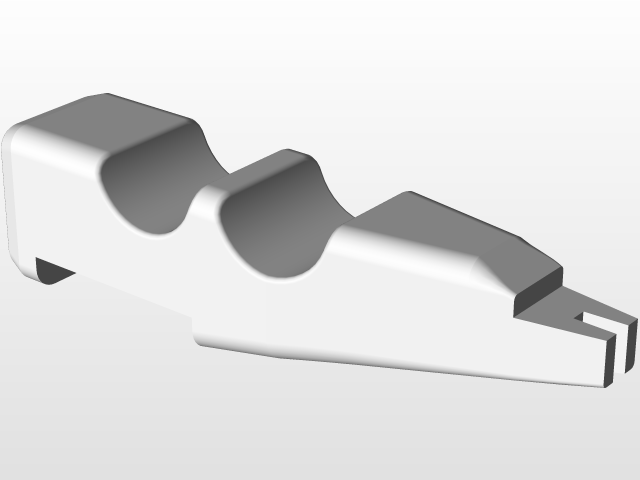

设计过程中优先考虑了载荷传递路径的合理性，构件整体采用流线型过渡外形，既能够降低飞行过程中的气动阻力，也避免了直角结构带来的应力集中问题。构件上设置的两处弧形凹槽为机翼主梁的安装定位位，凹槽的曲率与机翼主梁的外圆曲率完全匹配，装配时可以实现主梁的快速定位，减少装配过程中的调校工作量，同时增大接触面积，降低连接位置的局部压应力。构件末端的开槽结构用于连接机身侧的操纵拉杆支座，开槽的宽度尺寸按照对应规格的拉杆连接头尺寸设计，预留了足够的安装间隙，同时保证连接后不会出现多余的旷量，避免操纵过程中出现虚位影响飞行操控精度。

从安装边界来看，构件整体长度适配轻型双翼机的机身中部框距，安装时通过两侧的连接孔与机身隔框采用螺栓紧固，安装孔的位置度公差控制在0.1mm以内，保证装配后上下机翼的安装角符合设计要求，不会出现升力面错位导致的飞行姿态异常。构件的壁厚设计经过载荷校核，在满足1.5倍最大过载强度要求的前提下尽可能减小壁厚，有效降低整机结构重量，提升飞行器的有效载荷能力。外形设计上所有棱边均做了圆角过渡处理，既能够减少飞行过程中的气流分离，也能避免装配过程中尖锐棱边划伤操作人员或线缆、蒙皮等附属部件。这类结构件在设计时还充分考虑了加工工艺性，整体外形适合采用铝合金铣削加工成型，不需要复杂的工装夹具即可完成加工，能够有效降低零部件的制造成本，适配小型通航飞机的批量生产需求。
