复古木质拼装玩具小车结构设计

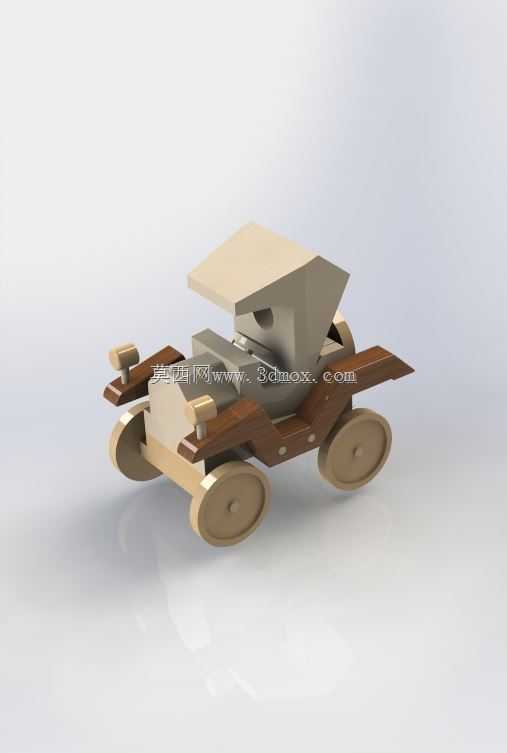

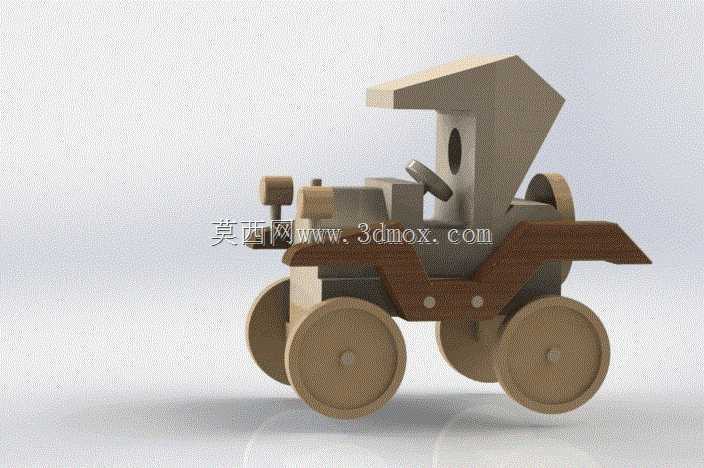

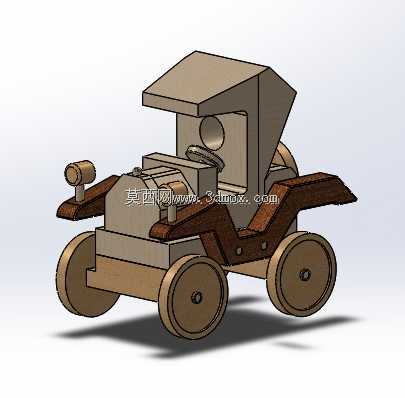

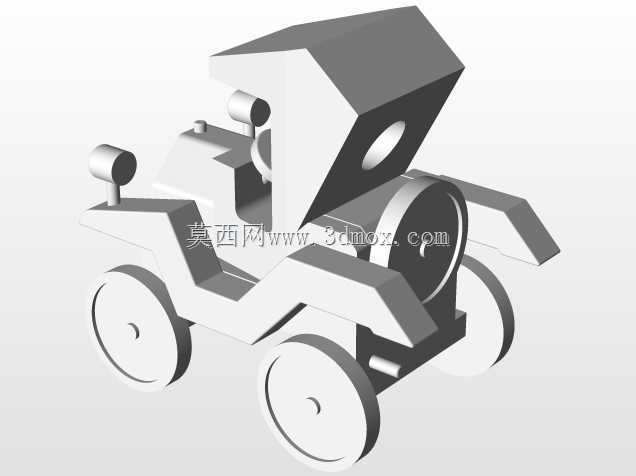

　　这款木质拼装小车的结构开发，最初面向青少年创客教育、木质手工工坊以及桌面工艺摆件三类落地场景，并非追求真实机动车的动力性能，而是把板材切割、装配逻辑、经典老式车辆造型复刻作为核心设计目标。在前期方案梳理阶段，首先明确了产品的使用边界：成品无需外接动力，依靠四轮滚动即可在平整桌面、展台或者手工体验区推行，所有零部件均采用等厚薄木板加工，适配常规激光切割设备的加工幅面，不需要复杂的五轴铣削或者注塑工序，小批量打样和个人DIY制作都能快速落地。

　　从整车功能特性来看，设计团队把装配容错性放在首位。车轮部分采用四个等直径圆轮结构，轮心预留同轴安装孔，轮轴穿过车身底盘两侧的对应支座，轴孔之间预留微小间隙，既保证车轮转动时不会出现卡滞，也避免间隙过大导致车轮晃动、推行时走偏。车身两侧向外延伸的翼子板造型独立于主底盘构件，采用分层叠装的方式固定，既还原了老式车辆外露轮拱的视觉特征，也不需要在整块厚板材上铣出复杂曲面，大幅降低了板材加工的走刀难度。车头位置的两个圆柱形车灯构件，通过小凸台插入车头前端的预留孔位完成定位，不需要额外粘接辅助就能在装配过程中临时固定，后续用户可根据需求选择木工胶加固或者保持可拆状态，方便反复拆装练习。

　　设计思路上没有照搬真实机动车的钣金曲面逻辑，而是把所有三维造型拆解为二维平板切割件：驾驶室的斜顶、侧围的镂空窗口、底盘的分层承载结构，全部由不同轮廓的平板件通过插槽、榫位拼接成型。驾驶室侧围特意开出圆形镂空窗口，一方面还原老式车型的座舱开口特征，另一方面在拼装时可以作为对位标识，帮助操作者快速区分零件的安装方向，减少错装概率。车身中部的模拟方向盘构件采用小尺寸圆片加连杆的组合结构，嵌入座舱内部的卡槽中，不需要额外紧固件就能固定在预设位置，丰富座舱细节的同时不增加装配工序。

　　外形尺寸方面，整车长宽高比例参照经典老式民用小车的造型缩放，最终成品长度控制在两百毫米以内，宽度适配四轮外沿的安装边界，总高度包含车顶斜盖不超过一百五十毫米，完全可以放置在普通书桌展示架、教室教具柜中，不会占用过多陈列空间。安装边界的校核环节重点核对了轮系与翼子板的间隙：车轮转动时的外圆轨迹与上方木质翼子板预留至少三毫米安全间隙，推行过程中即使木板存在轻微加工形变，也不会出现轮体摩擦翼子板的问题。底盘的分层叠装结构把所有轮轴支座夹在两层底盘板之间，轴孔对位精度由板材切割的插槽公差保证，不需要用户手动校准轴系同轴度，新手按照装配顺序拼接即可保证四个轮子平稳着地。

　　在工艺适配层面，所有零件的板材厚度统一选取常用的三毫米或者五毫米椴木层板，切割路径规划时避免出现小于板材厚度的窄缝，防止激光切割时零件出现焦边或者断裂。拼接榫位的插入深度统一设置为板材厚度的一到一点五倍，兼顾装配紧固度和拆装便利性，既不会出现插接过松容易散架的问题，也不会因为过盈量过大导致木板拼装时被撑裂。整车没有引入金属紧固件、橡胶件等异材质零件，全部构件都可由同一张木板排料切割完成，材料利用率可以控制在百分之八十以上，适合手工课程作为套装材料包配发，学生在拼装过程中可以直观理解平板构件拼接成立体车体的结构逻辑，也能通过轮轴配合的实际装配，掌握间隙配合、定位约束这些基础机械设计常识。
