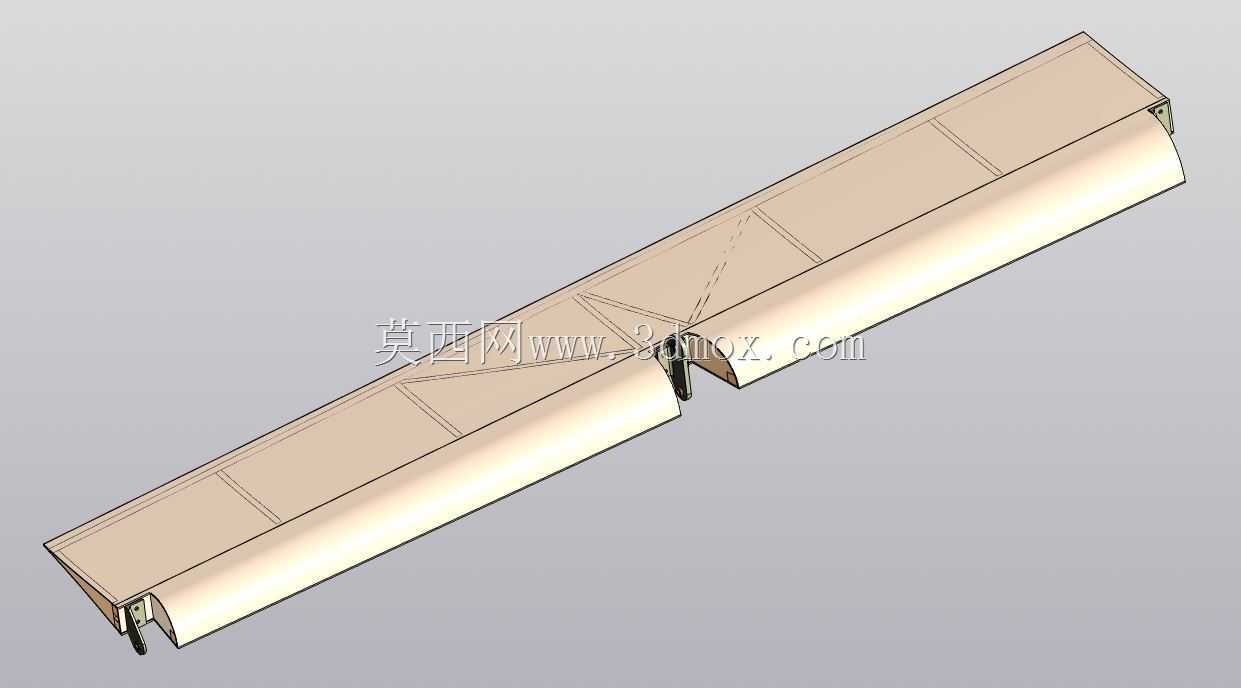

法尔科F8飞机副翼结构三维数模

作为轻型固定翼飞机飞控系统的核心执行部件，这款副翼的结构设计完全围绕低速轻型飞行器的操纵需求展开，适配法尔科F8这类轻型运动类飞机的飞行包线，在日常飞行作业中承担着控制飞机滚转姿态、协调转弯、修正侧滑的核心功能，是保障飞机横向操纵灵敏度与飞行安全性的关键构件。从结构布局来看，该副翼采用分段式翼型设计，整体沿机翼展向布置，前缘通过铰接支座与机翼后梁连接，铰接点的位置经过反复配平计算，确保操纵时的铰链力矩处于飞行员可轻松操控的范围内，无需额外加装助力装置即可完成操纵动作，适配轻型飞机无液压助力的机械操纵系统特性。副翼的主体骨架采用薄壁加筋结构，蒙皮与内部加强筋的布局完全贴合翼型曲面走向，既保证了翼面的气动外形精度，又能在飞行过程中承受气动载荷带来的弯曲与扭转应力，避免高速气流下翼面发生形变影响操纵效率。在安装边界设计上，副翼与机翼后缘、相邻襟翼之间预留了足够的活动间隙，可满足全行程偏转时不会与周边构件发生干涉，铰接支座的安装孔位与机翼端的连接接头完全匹配，现场装配时无需额外修配即可完成对位安装，降低了总装环节的工作量。从实际应用场景出发，这类副翼不仅可用于整机组装阶段的结构配套，也可作为老旧轻型飞机副翼损伤更换的备件参考，建模过程中完整还原了内部的加强筋布局、铰接点结构、蒙皮分块细节，结构设计人员可直接参考该数模开展同类型轻型飞机副翼的结构设计、受力分析工作，也可用于飞行模拟训练设备的副翼构件加工参考，数模的曲面精度完全满足气动仿真、结构有限元分析的使用要求，无需额外进行曲面修补即可导入仿真软件开展相关计算。在细节设计上，副翼的翼型剖面完全匹配主机翼的翼型后段，确保副翼偏转时气流能够平顺流过翼面，不会产生额外的紊流增加飞行阻力，配重块的安装位置隐藏在翼面前缘内部，在飞行过程中可实现气动配平，避免高速飞行时出现操纵反效或者翼面颤振的问题，保障飞行过程中的操纵稳定性。
