适配90mmEDF的小型火箭动力飞行器设计

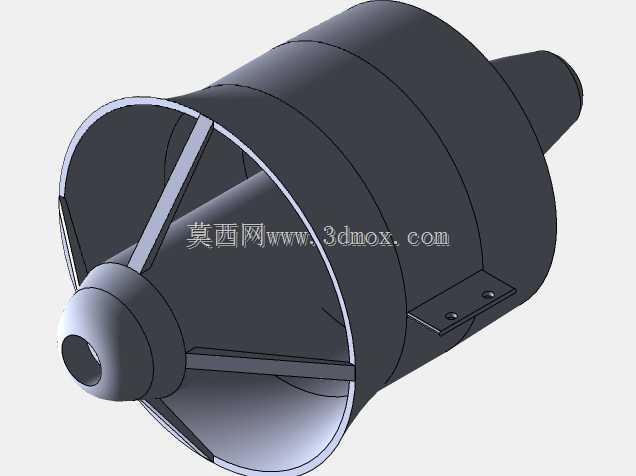

这款动力飞行器的设计核心围绕90毫米口径电动涵道动力单元展开，配套6s锂聚合物电池供电方案，整体气动布局参考了高速火箭的减阻构型，主要面向航空模型爱好者的高速飞行测试、小型航空动力验证场景使用。从结构设计逻辑来看，头部采用钝圆收敛的整流造型，能够在高亚音速飞行状态下有效降低头部激波阻力，整流段与机身主体采用顺滑过渡的曲面衔接，避免截面突变带来的气流分离问题，机身中段为动力舱与电池舱的集成安装区域，预留的安装边界可直接适配市售常规90mmEDF单元的安装孔位，电池舱的尺寸冗余可覆盖不同容量6s LiPo电池的装载需求，无需额外修改结构即可完成动力系统的快速装配。机翼采用小展弦比的后掠布局，翼型选用适合高速飞行的对称薄翼型，机翼与机身的连接位置经过重心配平计算，装配完成后整机重心落在机翼平均气动弦长的30%位置，无需额外添加配重即可满足静稳定飞行的要求。尾翼采用双垂尾布局，布置在机身尾部两侧，能够在大迎角飞行状态下避开机翼的尾流遮蔽区域，保证航向操纵的有效性，垂尾与平尾的舵面预留了标准舵机的安装槽位，可直接适配常规航模舵机的安装尺寸，操纵连杆的走线路径在机身内部做了预留，避免布线突出机身破坏气动外形。从实际使用场景来看，该设计可用于小型涵道动力的飞行性能验证，也可作为航空爱好者的拼装航模使用，整体结构的受力路径经过优化，机身主承力段沿纵轴布置加强筋，能够承受高速飞行过程中的气动载荷与机动飞行的过载，机身各段的连接采用定位止口设计，装配时可快速对齐，降低装配误差对飞行性能的影响。进气道的设计采用了S型过渡结构，能够避免发动机叶轮直接暴露在正面来流中，同时降低叶轮旋转带来的雷达反射特征，进气道的唇口做了圆角修形，在大侧滑角飞行状态下也能保证进气道的气流均匀性，避免发动机出现喘振问题。尾喷口采用收敛构型，与EDF单元的出口直径匹配，能够对涵道喷出的气流做进一步整流，提升动力的利用效率，喷口与机身尾部的衔接处做了锯齿修形，可降低喷流与外部气流混合产生的阻力。整机的外形尺寸控制兼顾了飞行性能与便携性，机身截面的最大直径与90mmEDF的外径匹配，机翼的展长经过优化，既保证了高速飞行的航向稳定性，也能满足日常运输、外场携带的尺寸要求，各部件的拆分设计符合常规航模的运输拆分逻辑，机翼、尾翼均可快速拆卸，拆卸后可放入常规航模携带箱中。
