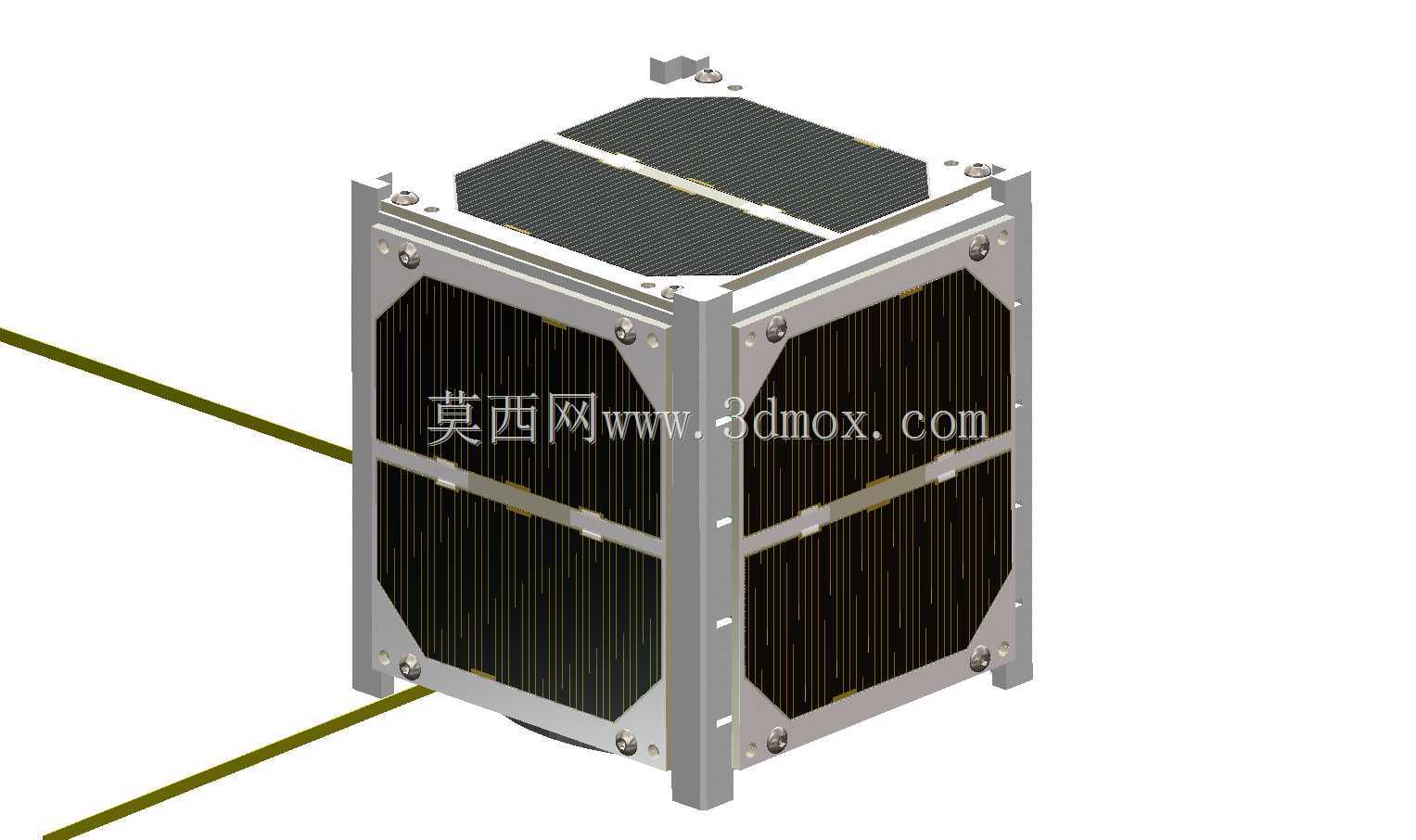

1U立方星单部件支架结构设计

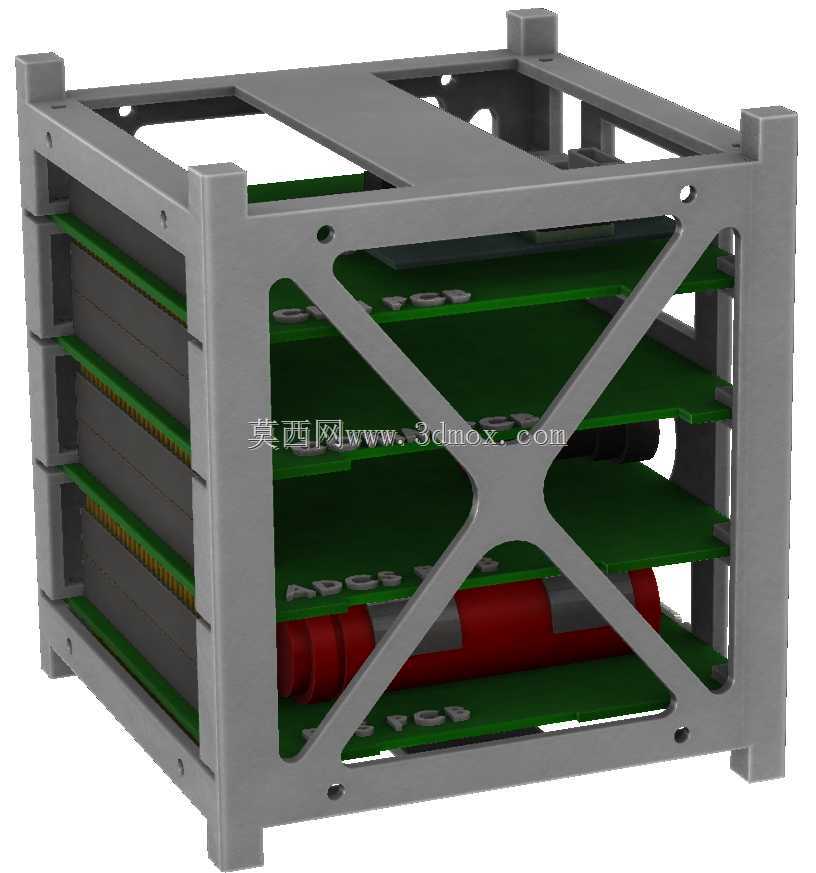

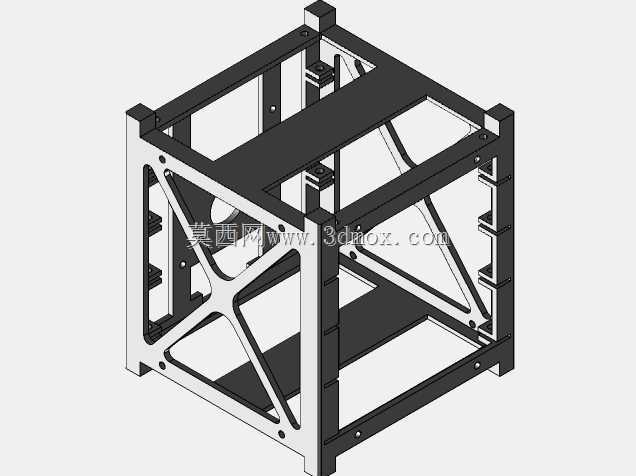

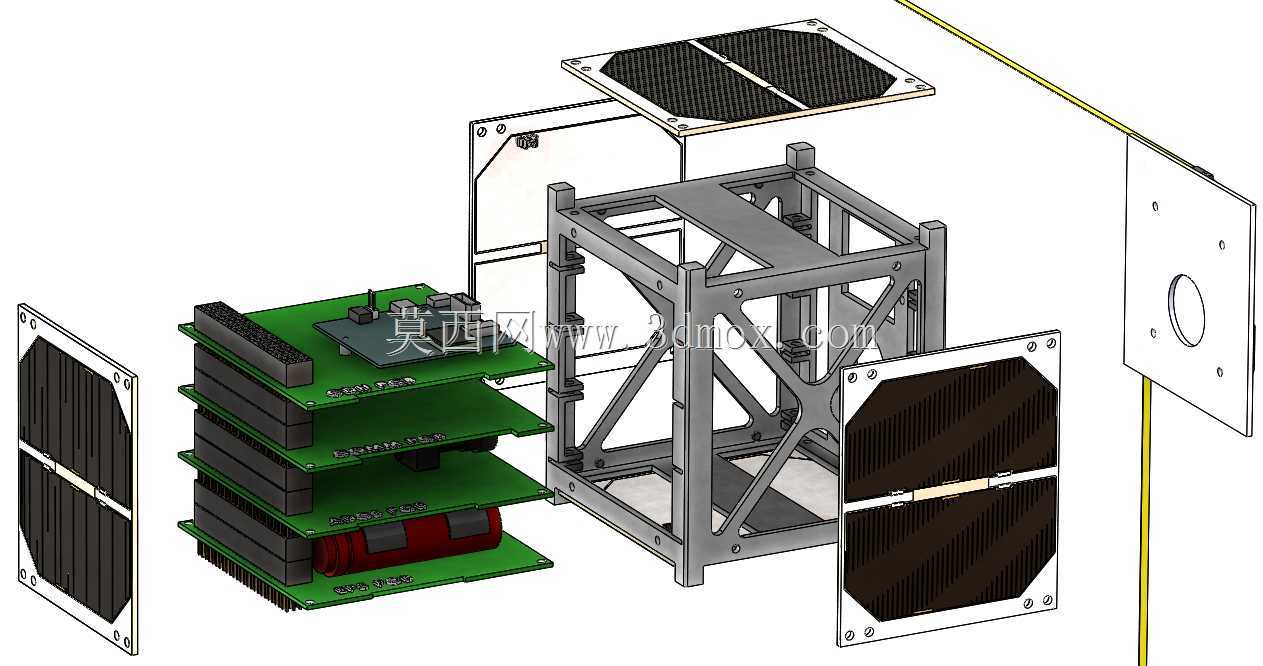

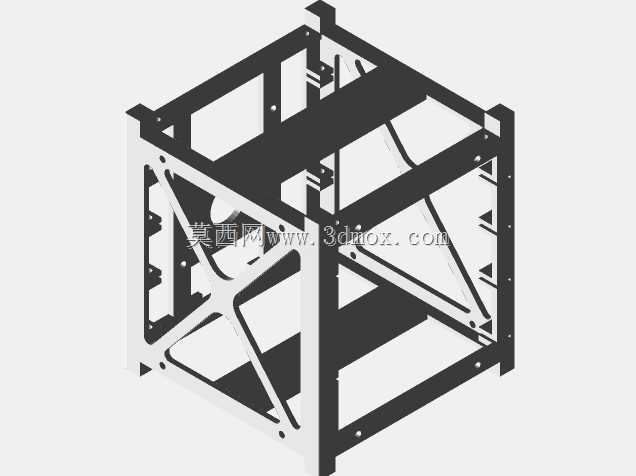

该结构为1U规格立方星的主承载框架，是微纳卫星整星装配的核心支撑部件，主要应用于立方星研制阶段的结构分系统设计、星载单机布局验证以及整星力学性能仿真环节，适配标准化1U立方星的发射搭载要求，可直接匹配通用立方星部署器的内部安装边界，无需额外做适配改型。框架整体采用镂空式桁架设计思路，主体承力立柱分布在结构四角，相邻立柱间通过X型交叉筋条做侧向加强，在保证整星结构刚度与抗力学性能的前提下，最大化去除非承力区域的材料冗余，有效降低整星结构自重，为星载载荷、电源、姿控等单机设备预留更多安装空间与重量余量。框架的安装边界严格遵循1U立方星的通用尺寸规范，外部轮廓无突出结构，可顺利滑入标准皮卫星部署器的导向槽内，框架内侧预留多层PCB安装卡槽，卡槽间距匹配星载电路板的常规堆叠高度，可直接固定数传板、电源板、姿控板等标准星载板卡，板卡安装后与框架筋条间预留足够的走线空间，方便星上线缆的布设与固定。框架底部预留载荷安装位，可适配小型姿控飞轮、电池组等柱形星载设备的安装需求，安装面预留标准安装孔位，可直接通过紧固件完成设备固定，无需额外做安装面的二次加工。在结构受力设计上，四角立柱作为主要承力路径，可直接传递发射阶段的轴向过载载荷，侧向交叉筋可有效抵抗发射过程中的横向振动与冲击载荷，避免框架受载后出现过大形变挤压内部星载设备，框架上的镂空区域同时兼顾了整星的热散热需求，可让星载设备工作产生的热量通过镂空区域快速辐射散出，减少整星热控系统的设计压力。该结构的设计完全贴合立方星快速集成、标准化搭载的研制需求，可作为1U立方星结构设计的通用基础框架，适配不同任务载荷的布局调整需求，框架上的安装孔位均做了通用化设计，可根据不同单机的安装需求灵活调整紧固件规格，缩短立方星结构分系统的研制周期，降低结构件的加工与改型成本。
