四旋翼航拍无人机及配套遥控设备结构

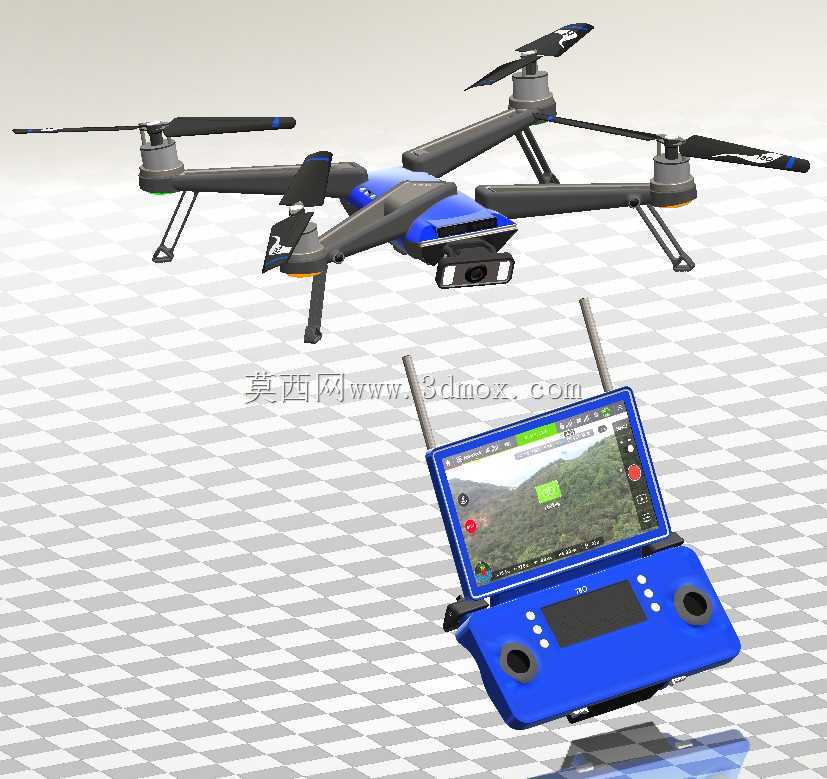

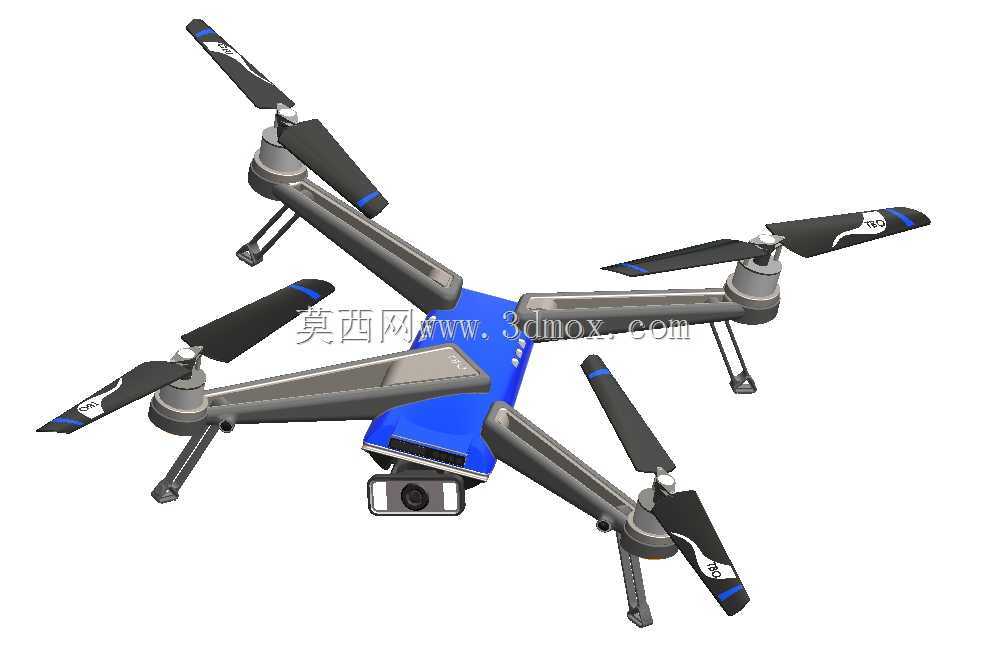

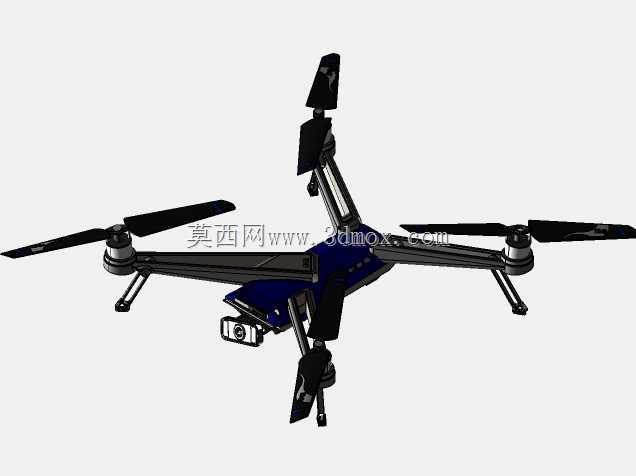

这套四旋翼航拍飞行器的结构设计，首先围绕低空近景航拍的实际作业场景展开，日常可用于小范围地形踏勘、户外场景记录、小型工程施工进度航拍等场景，作业半径覆盖视距内数百米范围，足够满足普通民用航拍、轻量巡检类的使用需求。从结构布局来看，四组机臂采用对称式X型排布，每支机臂末端独立驱动一套旋翼组件，动力单元的安装座预留了走线槽位，可直接将电调信号线、电源线沿机臂内部空腔汇入机身中心的主控舱，避免线材外露在飞行过程中被气流扰动剐蹭旋翼，也能减少线材老化速度。机身前部集成的航拍模组采用下沉式安装位，镜头视角可覆盖前下方大范围区域，安装座预留了减震球的卡位，能够过滤旋翼高速转动带来的高频振动，避免航拍画面出现果冻效应。起落架采用轻量化的斜撑式结构，支脚向外张开一定角度，既能够在降落时提供足够的支撑稳定性，避免侧翻，也不会遮挡前部摄像头的拍摄视角，起落架与机身的连接位设计了快拆卡扣，日常收纳时可以快速拆卸，减小整体收纳体积。配套的遥控设备采用一体化带屏设计，省去了额外挂载移动设备的繁琐结构，机身握持区域做了贴合手型的弧度处理，两侧的操纵杆采用内凹式安装位，收纳时可以将操纵杆旋入机身内部避免磕碰，屏幕周边的实体按键对应常用的起降、拍照、录像、返航功能，操作时不需要触屏点选，戴手套也能完成操作。从安装边界来看，机臂展开后整体尺寸控制在合理范围内，旋翼转动的圆周范围不会超出机臂端点过多，机身中心舱的内部空间预留了飞控板、电池、图传模块的安装位，电池仓采用抽拉式结构，更换电池时不需要拆解机身外壳，能够快速完成电池更换提升作业效率。机臂与中心机身的连接位做了加强筋处理，在保证轻量化的前提下提升结构强度，应对飞行过程中的气流冲击、降落时的轻微冲击都不会出现结构形变。遥控设备的天线采用可折叠式设计，收纳时可以翻折贴靠机身侧面，使用时竖起调整角度即可获得更好的信号传输效果，设备背部的电池仓同样采用快开结构，兼顾使用便利性与结构可靠性。整套结构在设计时充分平衡了轻量化与结构强度，所有外露的棱角都做了圆弧过渡处理，既减少飞行时的风阻，也能避免日常搬运、使用过程中尖锐棱角造成磕碰损伤。
