250毫米轴距FPV穿越机机架结构设计

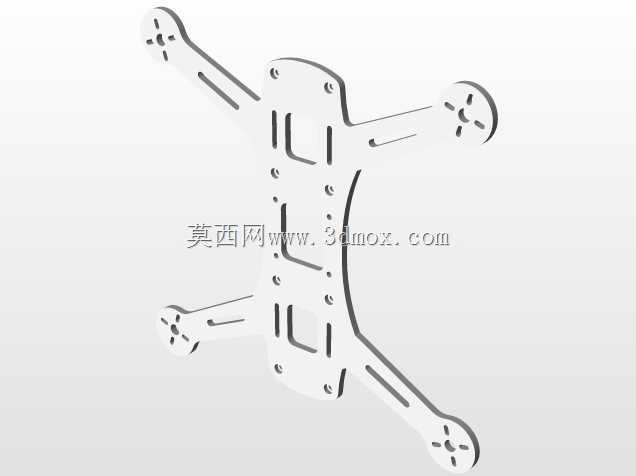

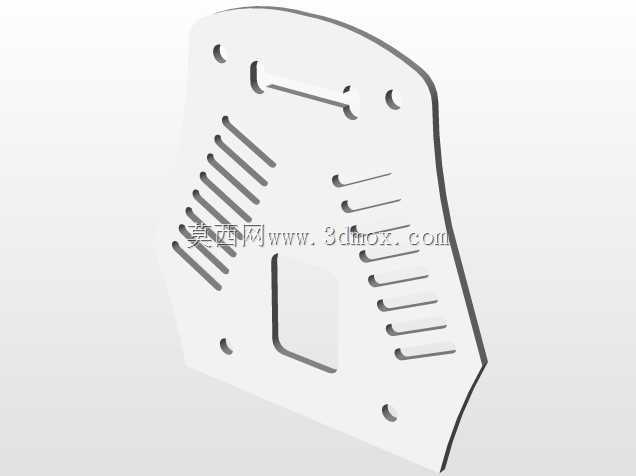

这款四轴FPV机架采用250毫米轴距设定，属于小型穿越机适配的机架规格，这类机架主要应用于室内外竞速飞行、第一视角航拍穿越、航模爱好者日常练习等场景，机架本身作为穿越机的核心承载结构，需要承担飞控、电调、电机、电池、图传、摄像头等全部机载部件的安装固定功能，同时要在飞行过程中承受机动动作带来的冲击载荷，抵消降落、碰撞时的外力冲击，保护核心电子元件不受损坏。从结构设计来看，这款机架采用上下双层板分体式布局，上下碳板之间通过金属支撑柱连接固定，这种布局的优势在于可以将飞控、电调等核心部件布置在两层板之间的夹层空间内，既可以降低整机重心提升飞行稳定性，也能通过上下板的结构遮挡减少飞行中杂物、碰撞对核心元件的损伤。机臂采用一体化延伸设计，四个机臂从下板主体直接向外延展，末端预留电机安装孔位，孔位适配主流22系列无刷电机的安装尺寸，安装边界可以兼容130mm到150mm规格的螺旋桨使用，机臂根部做了加宽过渡处理，能够提升机臂的抗扭强度，减少大油门机动时的机臂震颤，提升飞行操控的精准度。上层板做了大面积镂空减重设计，在保证结构强度的前提下尽可能降低整机自重，镂空区域同时兼顾了图传、接收机的信号透传需求，避免碳板的导电特性遮挡无线信号，影响飞行控制距离与图传稳定性。机架前端预留了摄像头与图传天线的安装位，可以适配不同尺寸的FPV摄像头，安装角度支持在一定范围内调节，满足不同飞行场景下的视角需求；中部预留了飞控安装孔位，兼容主流30.5*30.5mm安装孔距的飞控与电调集成栈，电池安装位布置在机架下层板的底部，通过绑带固定，支持不同容量的3S-4S锂聚合物电池安装，用户可以根据续航需求与动力配置灵活选择电池规格。机架的支撑柱采用内六角螺丝锁紧的连接方式，拆装维护十分便捷，炸机后如果出现单个机臂或者板件损坏，可以单独更换对应部件，降低维护成本。整体结构没有多余的冗余设计，所有安装孔位都做了沉头处理，锁紧后螺丝头不会突出板件表面，既可以降低飞行时的风阻，也能避免螺丝剐蹭线路或者其他部件。在实际使用中，这类250轴距的机架兼顾了灵活性与结构强度，既可以在狭小的室内空间完成穿障飞行动作，也能在室外开阔场地完成高速竞速、花飞动作，结构设计上充分考虑了航模玩家的实际使用需求，在减重、强度、安装兼容性三者之间做了平衡，没有为了极致减重牺牲关键部位的结构强度，也没有为了强度过度增加自重影响飞行机动性。
