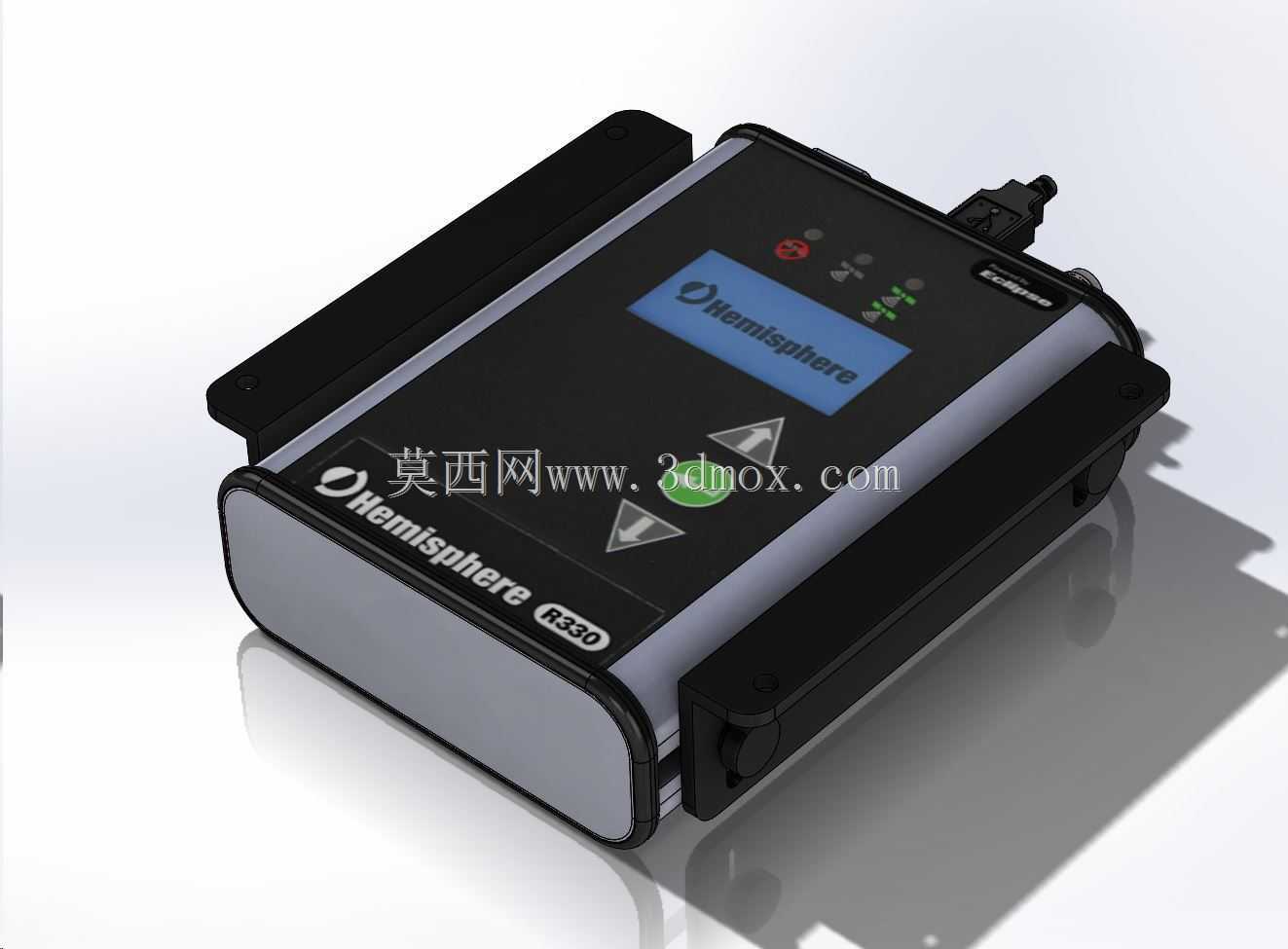

半球R330卫星定位接收终端结构设计

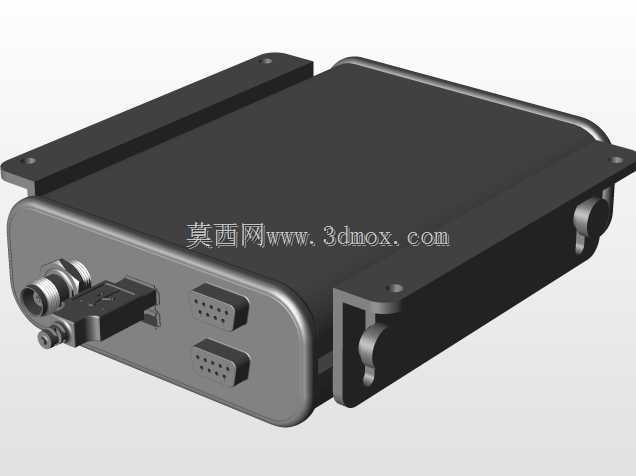

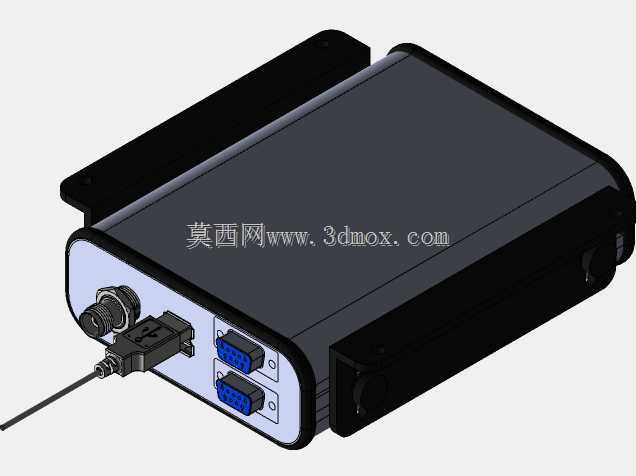

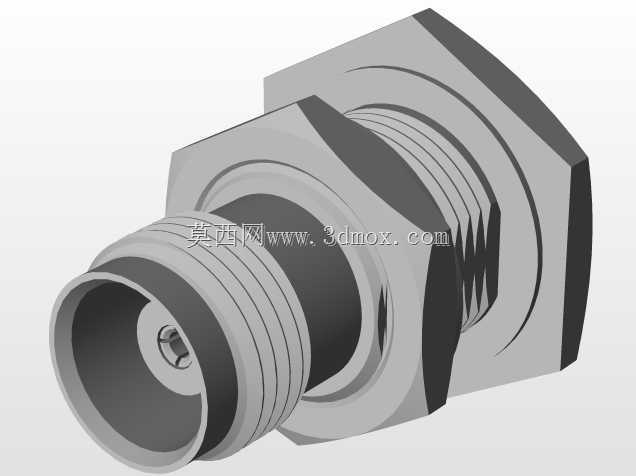

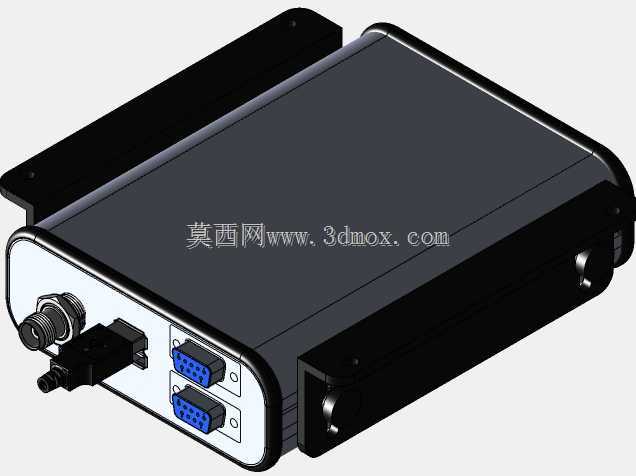

这款定位接收终端的结构设计，首先围绕户外复杂工况的使用需求展开，外壳采用铝合金挤型搭配两侧工程塑料端盖的组合方案，挤型本体自带散热鳍片结构，无需额外增加散热件即可满足长时间连续工作的散热需求，同时金属壳体可形成连续的电磁屏蔽层，降低外界电磁干扰对射频信号接收的影响。设备侧面预留的航空插头、USB接口与双串口，分别对应电源输入、数据调试、差分信号传输、外设连接等不同功能，接口位置做了内凹设计，安装配套防水接头后可达到IP67级防护，适配野外测绘、农机自动驾驶、工程机械定位等多场景的露天使用需求。

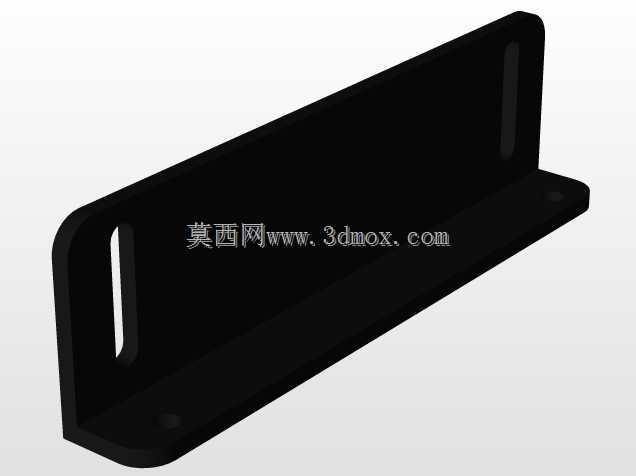

从安装边界来看，设备底部的安装支架采用L型钣金折弯结构，预留的两个长圆形安装孔可兼容不同孔距的安装基座，安装时可根据使用场景调整固定角度，保证设备上方无金属遮挡，满足卫星信号接收的无遮挡要求。设备整体厚度控制在40mm以内，宽度120mm，长度180mm，紧凑的尺寸既可以固定在车辆驾驶台上方，也可以通过抱箍安装在测绘标杆、工程机械车顶等位置，不会占用过多安装空间。

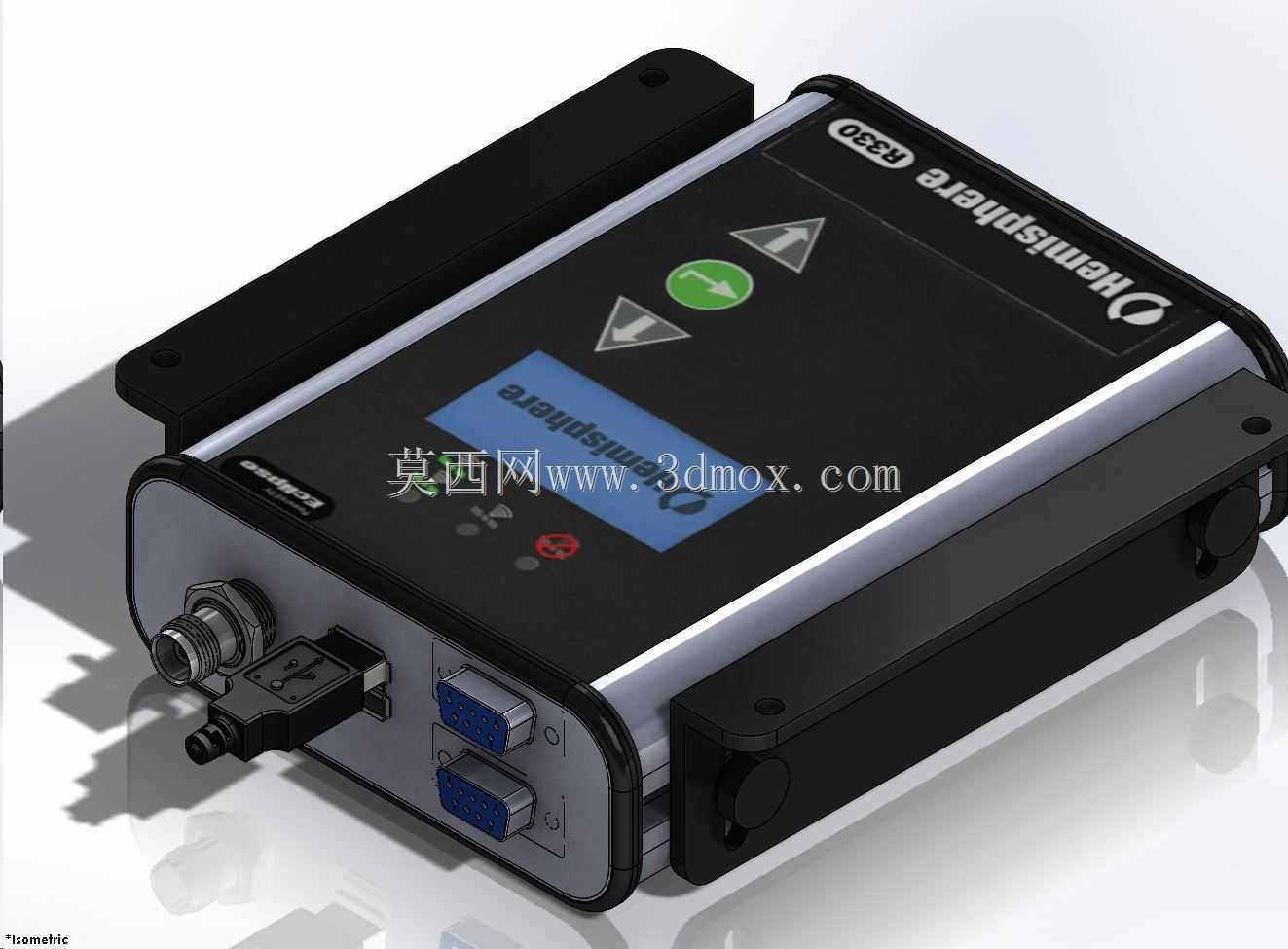

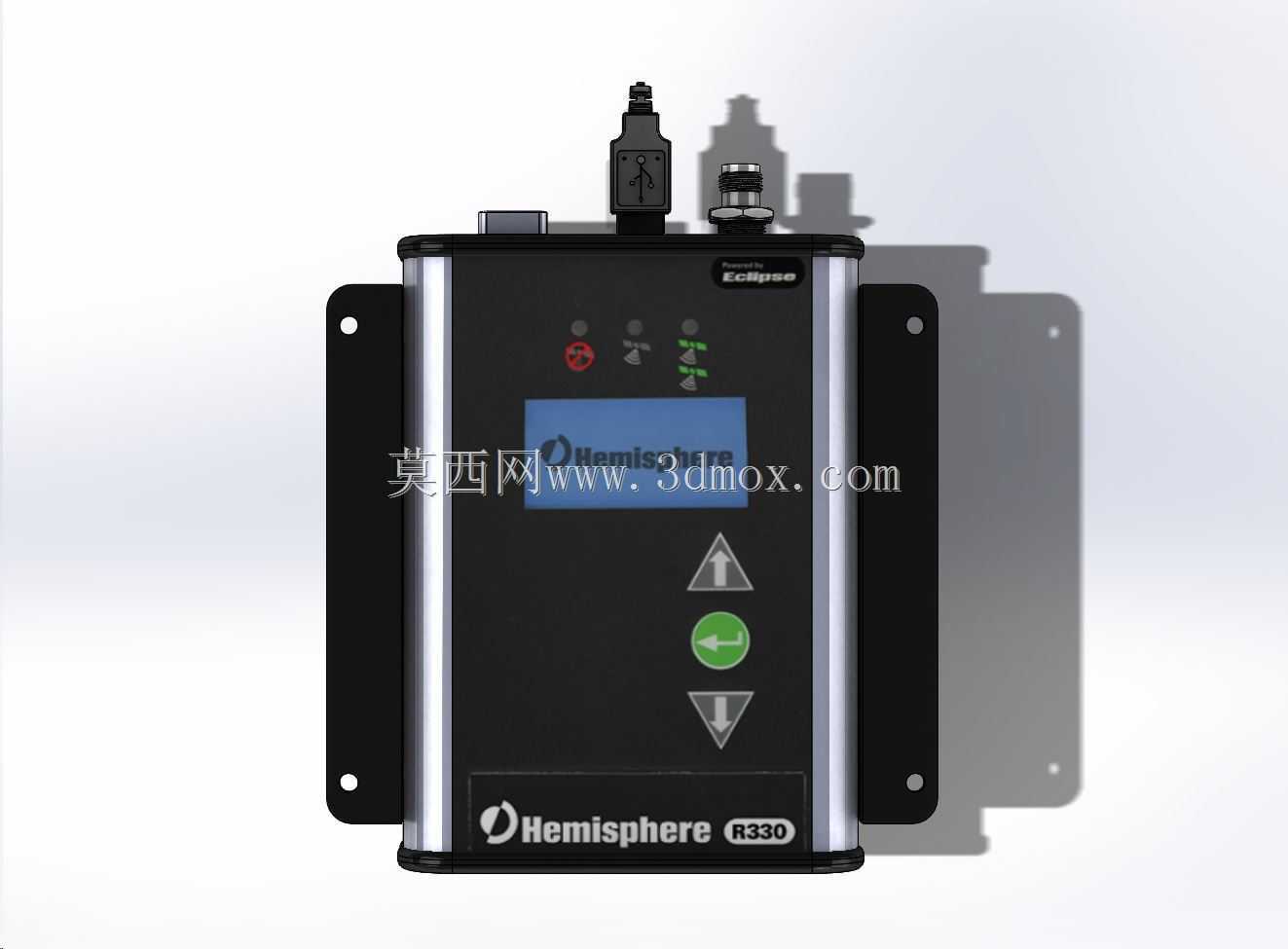

前面板的操作按键采用硅胶覆膜工艺，上下方向键用于功能菜单切换，中间绿色确认键带背光提示，设备工作状态下可通过按键快速查看搜星数量、定位精度、差分状态等核心参数，无需连接上位机即可完成基础状态排查。面板上的状态指示灯分别对应电源、卫星锁定、差分信号、数据传输四个状态，不同闪烁频率对应不同工作状态，现场调试人员可快速判断设备运行情况。

内部结构设计上，主板与射频板采用分层堆叠固定，中间通过铜柱支撑隔离，既减少了信号串扰，也充分利用了壳体内部空间，电池仓位于设备尾部，可根据需求选配内置锂电池，满足无外接电源场景下的临时使用需求。端盖与壳体之间采用三元乙丙橡胶密封条密封，接口处的密封圈与壳体一体成型，避免长期户外使用后密封圈脱落老化，所有外露金属件均做了阳极氧化与镀锌处理，可耐受盐雾、潮湿、高低温等恶劣环境，适配沿海、高原、寒区等不同区域的使用要求。
