双缸结构斯特林发动机仿真模型

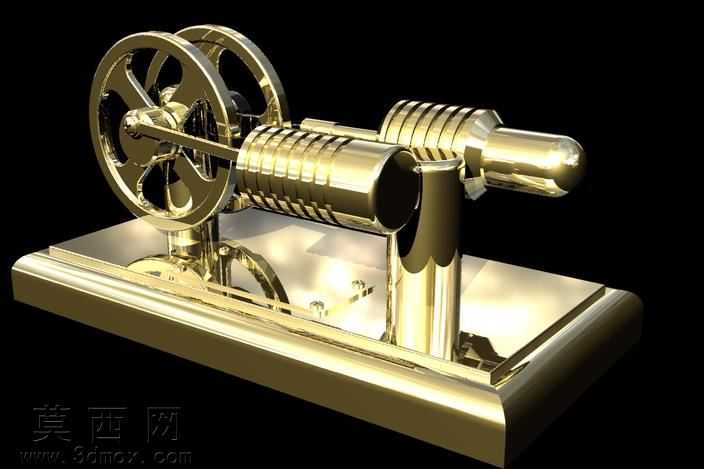

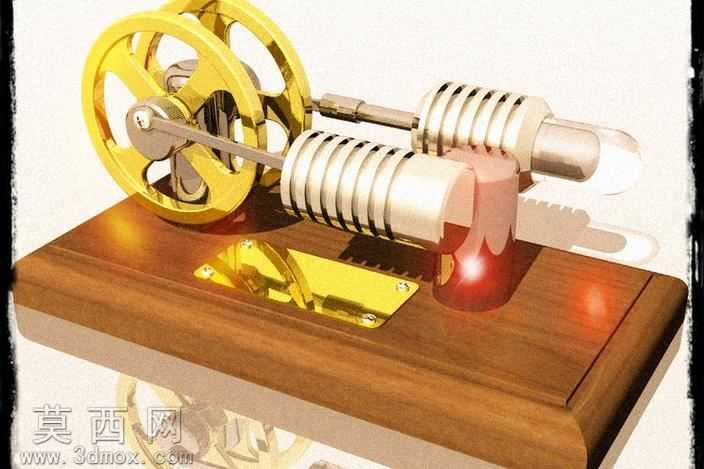

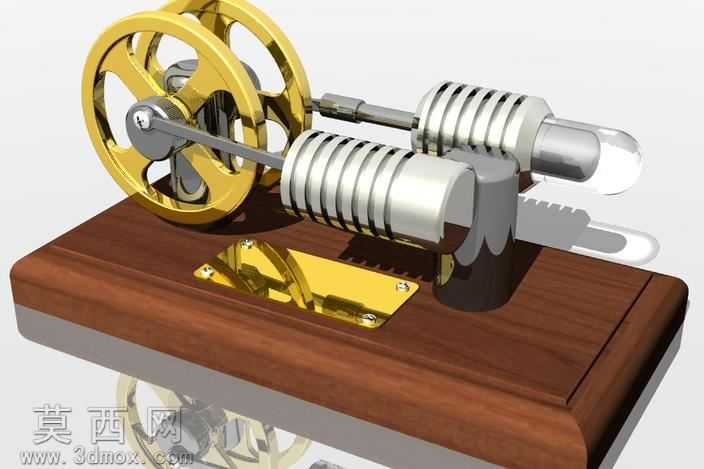

本作品为双缸布局的斯特林发动机三维仿真模型，建模过程严格遵循真实斯特林热机的运行原理与结构比例，在三维软件中通过参数化草图绘制、特征拉伸与旋转、装配体配合约束完成全结构搭建。模型整体分为动力传动模块、双缸换热做功模块、基座固定模块三个核心部分，传动部分的双飞轮采用辐条式镂空结构，建模时通过圆周阵列特征实现轮辐的均匀分布，配合中心曲轴、连杆的同轴心、距离配合约束，完整还原飞轮储能、曲轴带动连杆做往复直线运动的传动逻辑，可在软件中实现运动仿真模拟，直观展示斯特林循环的动力传递路径。双缸做功模块的换热鳍片采用等距环形阵列建模，还原真实机型的散热结构，缸体端部的透明端盖采用透明材质参数设置，可模拟观察内部置换活塞的运动状态，缸体与连杆的连接部位做了细节结构还原，包含连接销轴、密封端盖等细小零件，提升模型的结构真实感。基座部分采用实木纹理材质渲染，表面做了边缘圆角、倒角处理，还原木质底座的温润质感，基座上的金属固定支架采用黄铜材质参数，通过金属粗糙度、反射度参数调整，还原抛光金属件的亮面质感，固定螺丝采用标准件建模，与支架、底座的安装孔位完全对应，还原真实机型的装配逻辑。渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出金属部件的高光反射与木质底座的纹理细节，辅光源补光消除结构暗部死黑，环境光添加微弱反射效果，让金属部件呈现真实的环境反射质感，整体渲染效果精致写实，既可以作为热机原理教学的演示模型，也可作为机械结构设计的参考案例，完整展现了斯特林发动机从外部加热到内部气体循环做功的全结构特征，各部件的配合间隙、运动行程均按照真实小型斯特林机型的比例设置，无结构干涉问题，可直接用于运动仿真、原理演示、3D打印参考等场景。
