手持直柄电磨式电钻外观结构三维设计

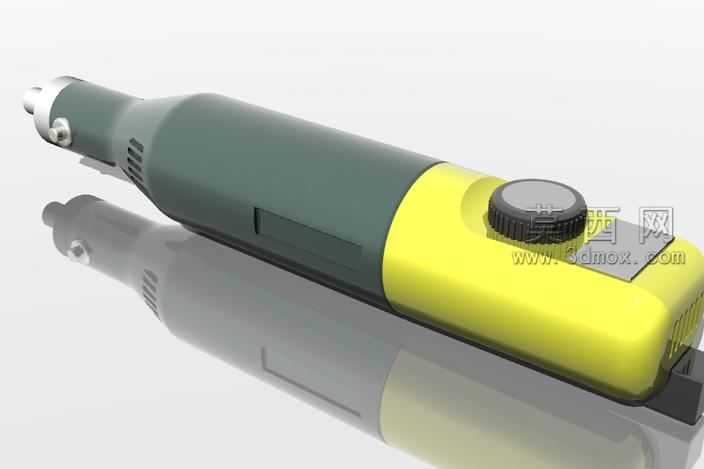

本作品为手持直柄电磨类电钻的三维建模设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先针对手持电动工具的人机握持需求确定整体比例，整机长度设定为220毫米，重量控制在230克，适配单手握持长时间操作的使用场景。建模过程中先绘制机身主体的引导线草图，通过扫掠、放样命令生成流畅的柱形机身轮廓，机身分为前后两个功能区段，前段为深灰绿色的握持工作段，表面做细微的防滑纹理建模，对应实际产品的防滑橡胶包覆层，后段为亮黄色的动力仓区段，色彩分区清晰区分功能区域，同时提升产品的视觉辨识度。机身顶部的调节旋钮采用回转体建模命令生成，表面做滚花纹理的细节刻画，还原真实产品的阻尼调节结构，前端的钻夹头部分做分层结构建模，还原夹头的锁紧卡扣、装夹孔位等细节结构，保证结构的还原度。材质渲染阶段针对不同部件匹配对应的物理材质，前段握持区赋予哑光磨砂橡胶材质，调整粗糙度参数模拟橡胶的细腻防滑触感，后段动力仓赋予高抗冲ABS工程塑料材质，添加细微的颗粒质感还原塑料壳体的真实质感，顶部调节旋钮赋予半哑光硬质塑料材质，边缘做轻微的倒角高光处理，前端金属夹头赋予拉丝不锈钢材质，调整金属反射参数模拟金属部件的冷冽质感，同时在机身底部添加柔和的反射地面，通过环境光遮蔽、全局光照参数调整，让渲染效果呈现出干净通透的产品展示效果，清晰呈现各部件的衔接关系。结构设计上充分考虑手持工具的使用逻辑，机身侧面做内凹的握持曲面建模，贴合手掌的自然握持弧度，散热格栅区域做阵列式的细长开孔建模，对应内部电机的散热需求，保证长时间工作的散热效率，动力参数匹配直流12-18v供电规格，额定吸收功率40w，输出转速覆盖5000-20000转/分钟，可适配打磨、钻孔、抛光等多种小型作业场景。整体建模过程严格遵循实际产品的生产装配逻辑，各部件之间预留合理的装配间隙，没有出现结构干涉问题，既保证了外观的美观度，也还原了产品的功能结构合理性，可用于电动工具产品的外观方案展示、结构教学参考等场景。
