飞机机身曲面面板装配定位工装夹具

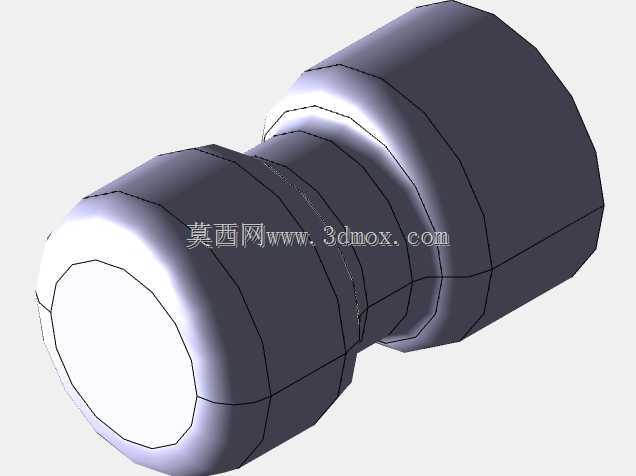

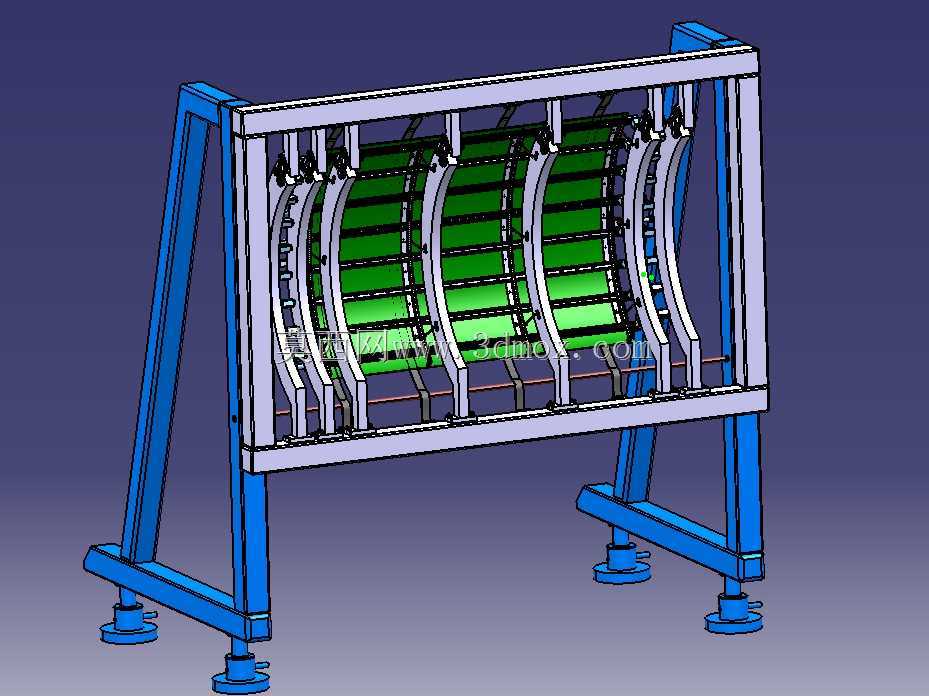

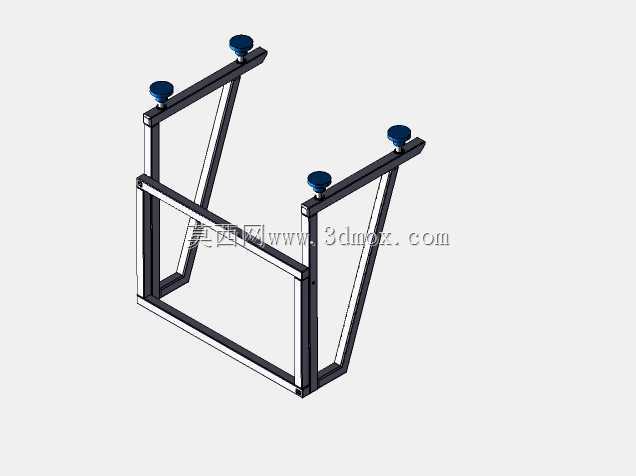

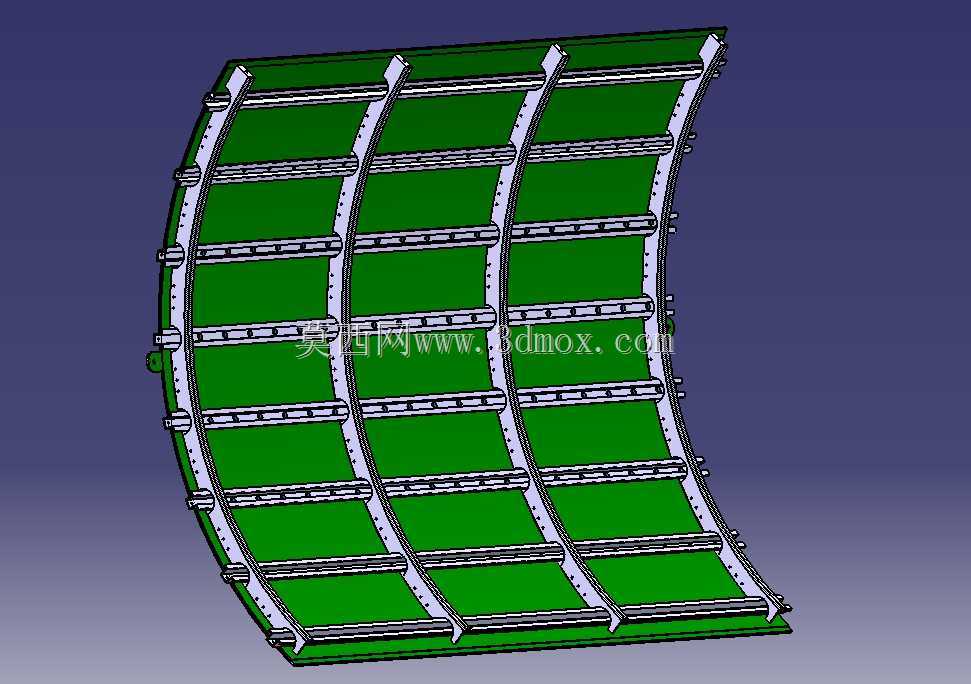

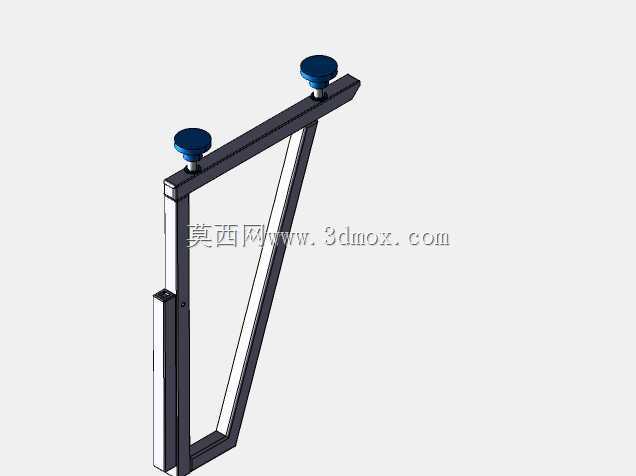

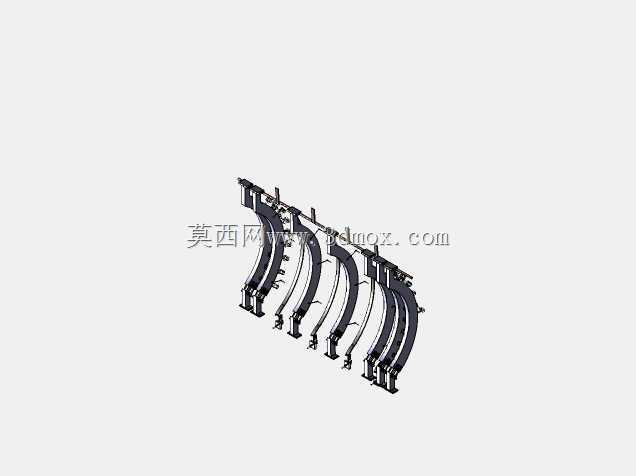

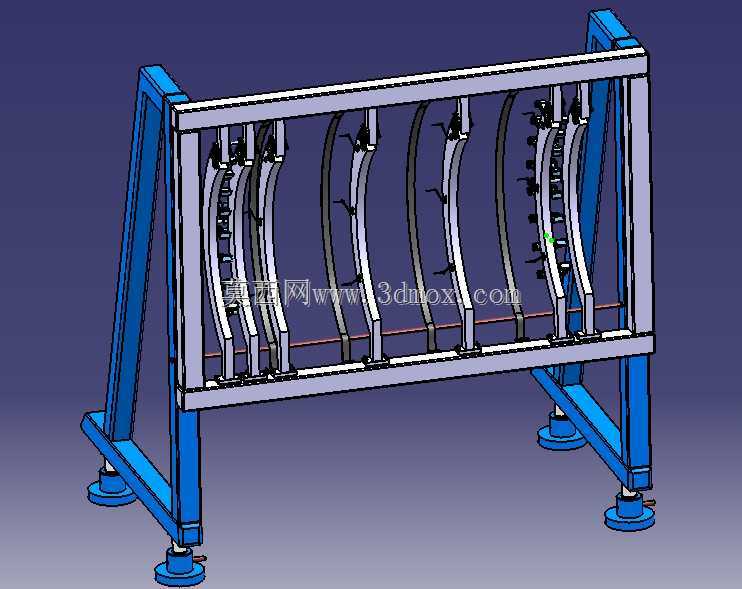

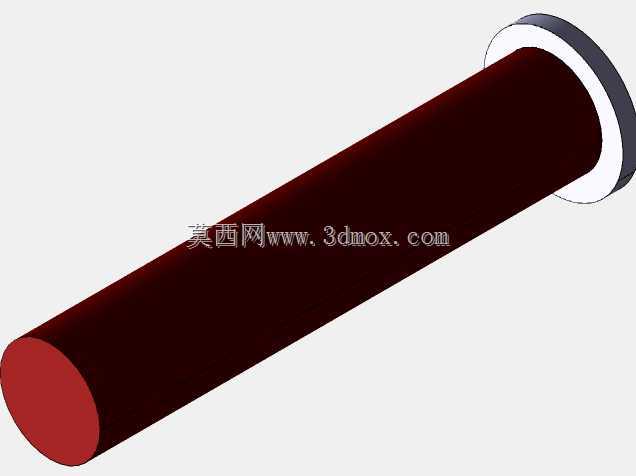

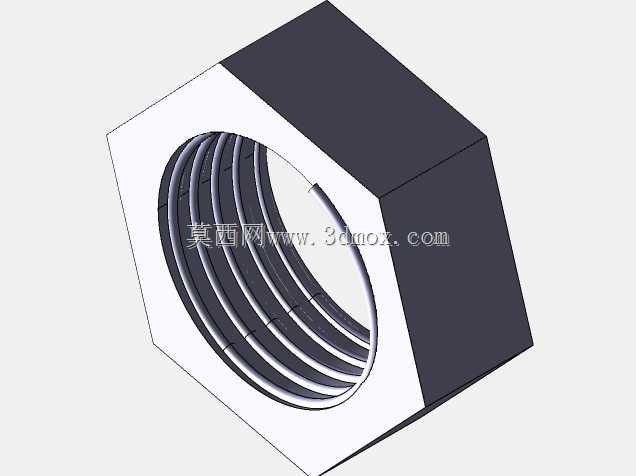

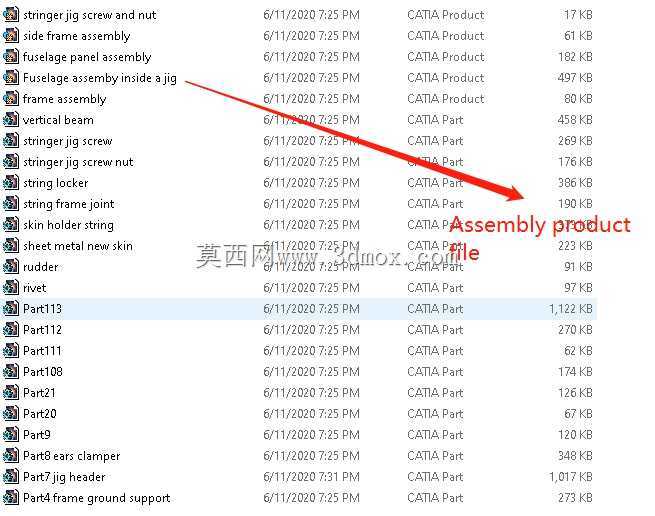

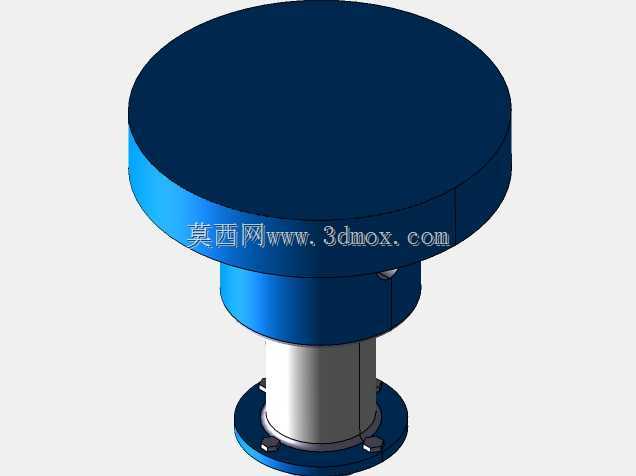

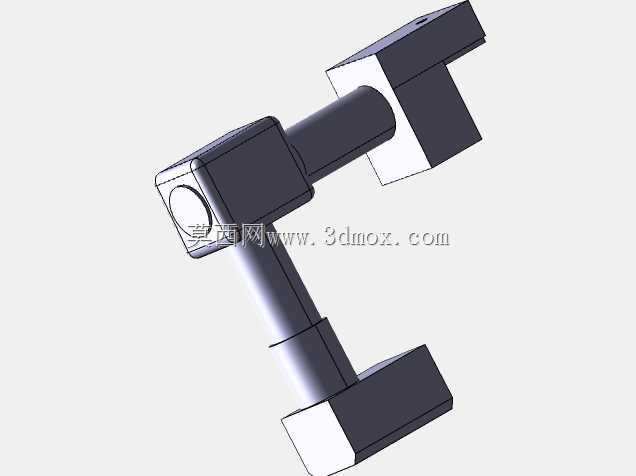

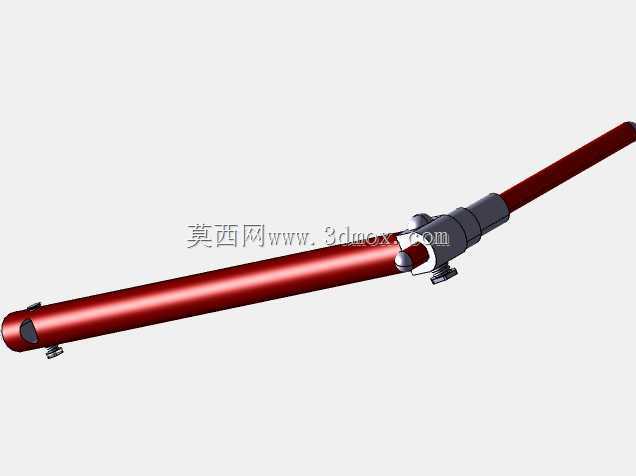

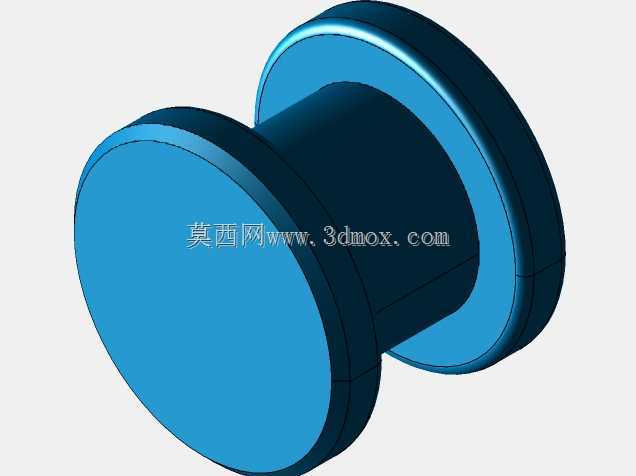

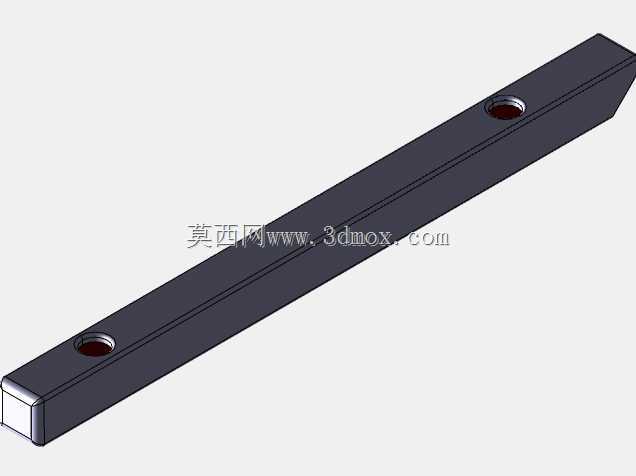

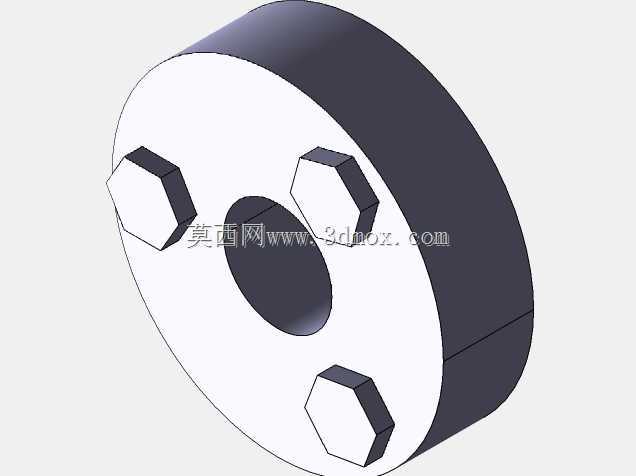

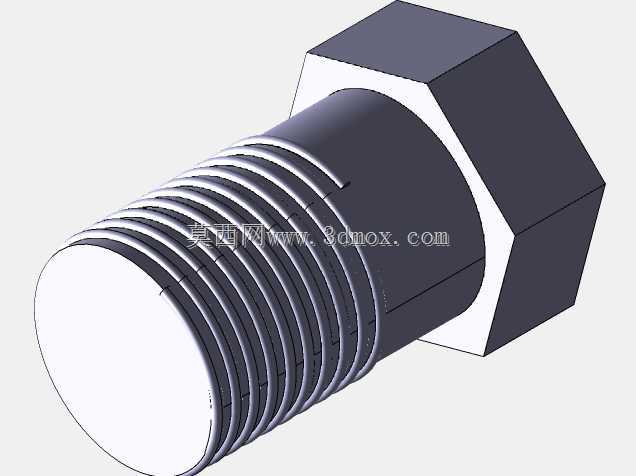

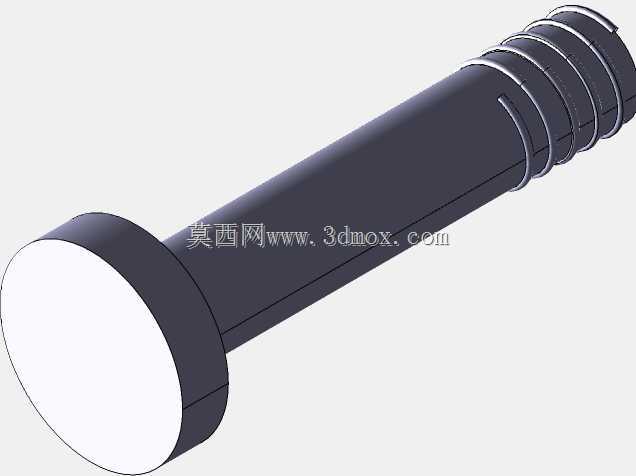

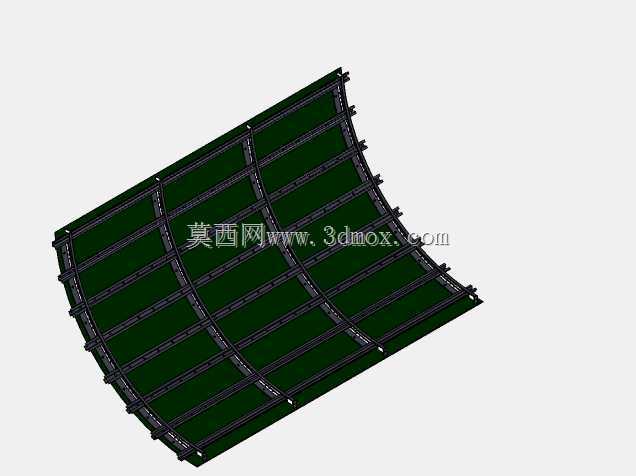

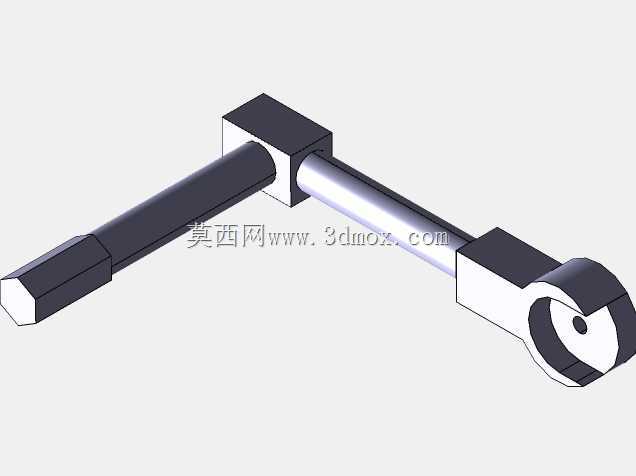

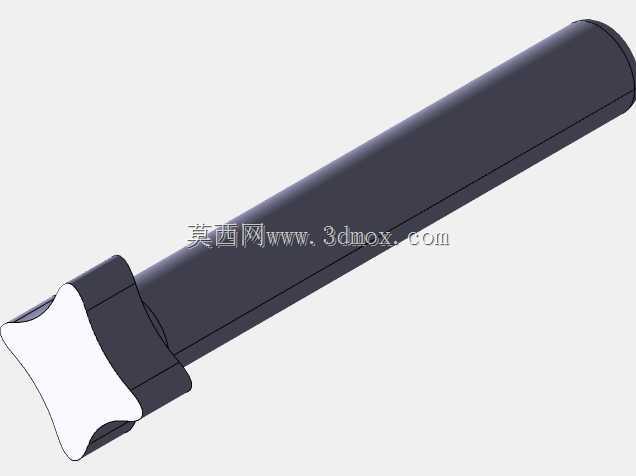

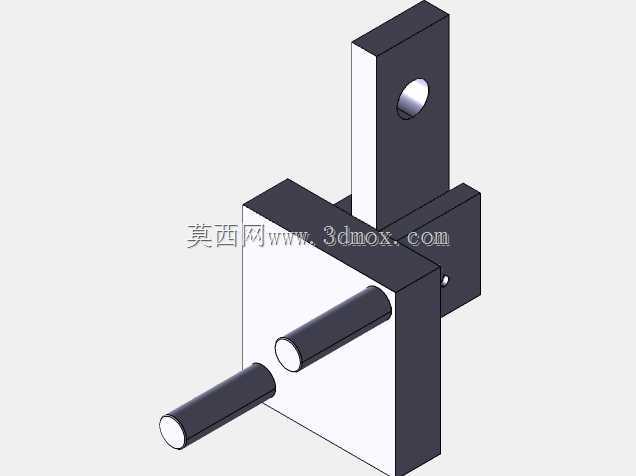

在航空制造的部装工段，机身曲面壁板的装配精度直接决定后续机身段对接的同轴度与蒙皮外形的气动符合性，这套工装正是针对机身曲形面板的预装配工序开发的专用定位装夹装置。不同于常规平面类工装，该夹具完全贴合机身壁板的双曲率外形，通过多组沿壁板弦向等距排布的弧形定位胎板，精准复刻机身该段的理论外形轮廓，每块胎板上预留的压紧点位置，都对应壁板内部长桁与蒙皮的连接点位，避免装夹过程中出现局部应力集中导致的蒙皮凹陷或形变。工装主体采用框架式焊接钢结构，两侧的A型支撑腿底部配置可调式支撑脚，可在装配工位的地坪上快速调平，抵消地面平面度误差带来的工装基准偏移，支撑腿与主框架之间设置斜向加强筋，提升整体刚性，避免工人在进行铆接、涂胶作业时工装产生微幅晃动影响装配精度。设计阶段优先考虑了工人的操作可达性，框架的上下横梁间距预留了足够的操作空间，作业人员可从工装两侧及正面完成壁板零件的上料、定位、压紧及后续连接作业，弧形胎板之间的间隔也对应了内部骨架的安装位置，无需反复拆卸工装即可完成壁板组件的全流程装配。整套工装的安装边界适配车间常规部装工位的占地要求，底部支撑脚的调节行程可覆盖不同高度的作业平台，无需额外搭建垫高结构即可匹配不同身高作业人员的操作高度，胎板上的定位块采用可更换设计，当对应机型的壁板外形存在小幅改型时，仅需更换对应位置的胎板模块即可快速适配，无需重新制作整套工装框架，大幅压缩了生产准备周期。实际应用中，该工装可完成蒙皮与长桁、隔框的预定位装夹，保证各组件之间的相对位置符合理论数模要求，装夹完成后可直接在工装上完成初铆工序，待组件形成刚性整体后再下架进入下一部装环节，有效降低了薄壁曲面零件在周转过程中的形变风险，也避免了反复找正带来的工时浪费。
