航天器积载系统舱段结构三维设计

　　本次呈现的积载系统舱段结构，核心面向近地轨道货运航天器的在轨物资存储需求设计，整体围绕舱内空间利用率提升、载荷适配性优化两个核心目标展开结构布局。从实际应用场景来看，该结构主要服务于天地往返货运任务，需要适配发射段过载、在轨微重力、返回段冲击等多工况下的载荷固定要求，同时要满足航天员在轨操作时的可达性、操作便捷性需求，避免出现物资取放路径遮挡、固定机构操作力矩过大等实际使用问题。

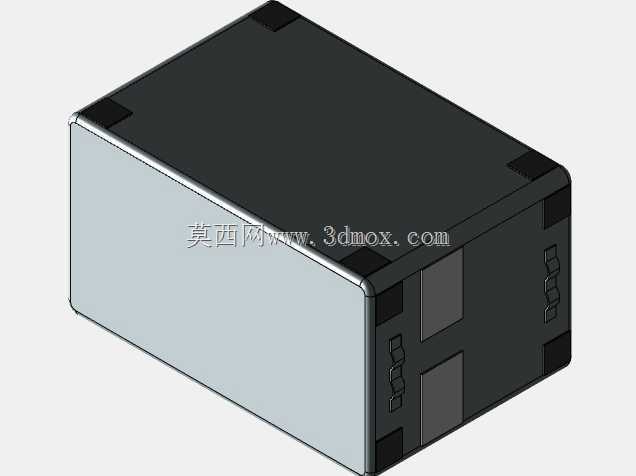

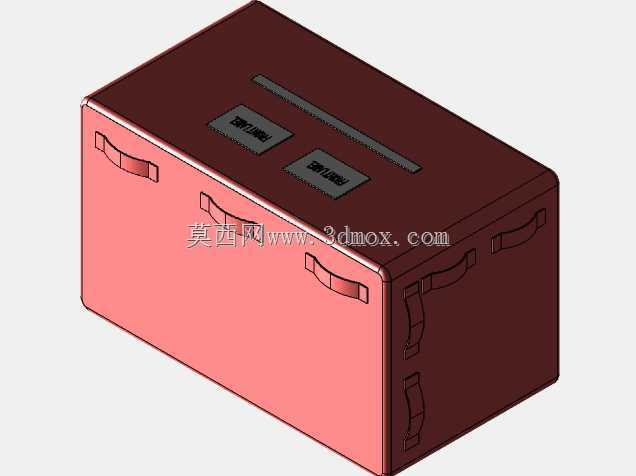

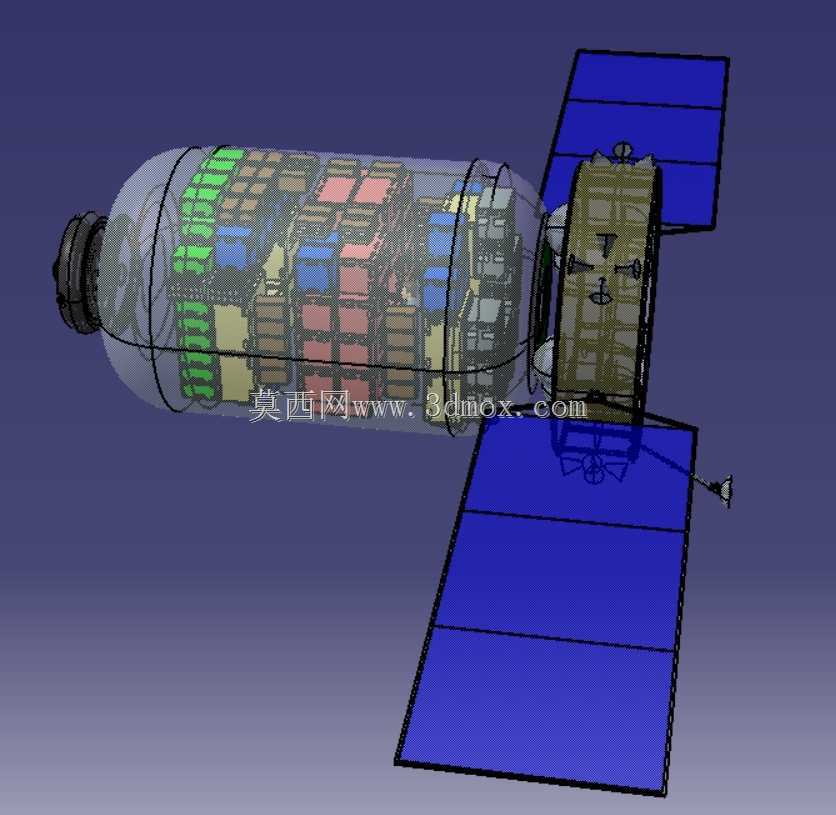

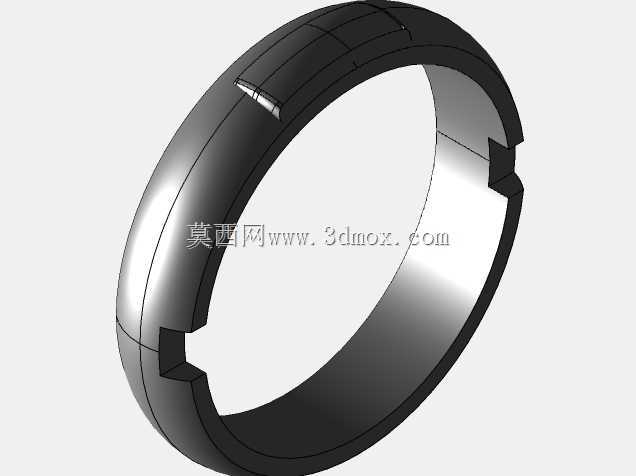

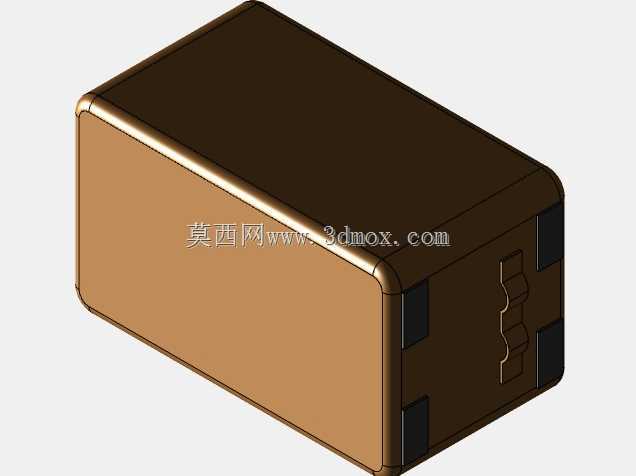

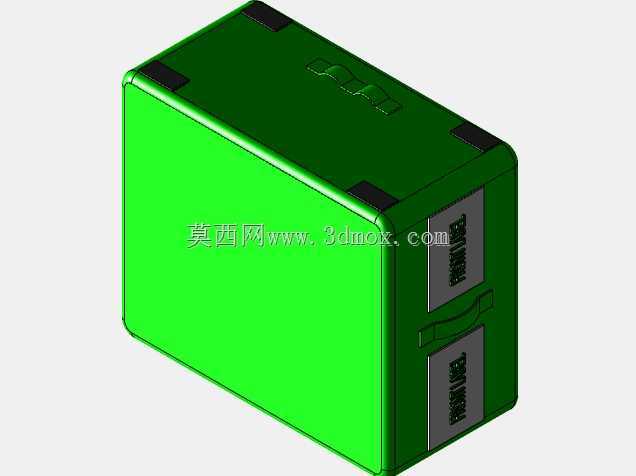

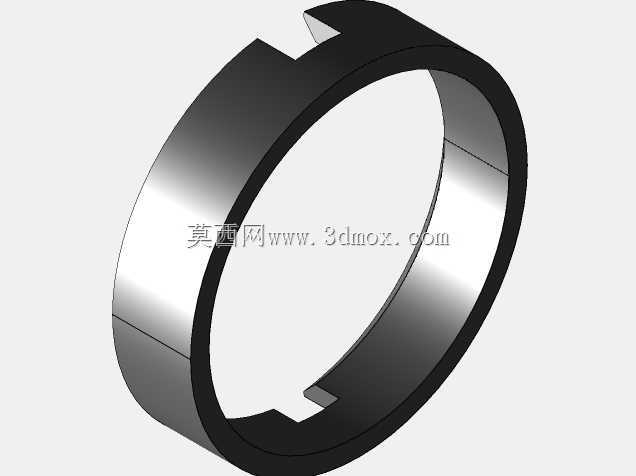

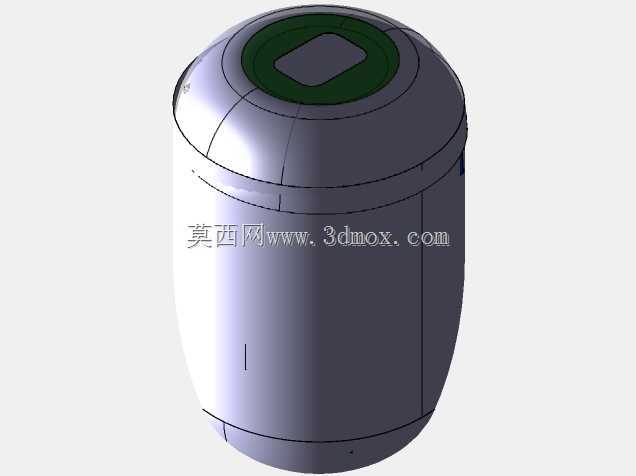

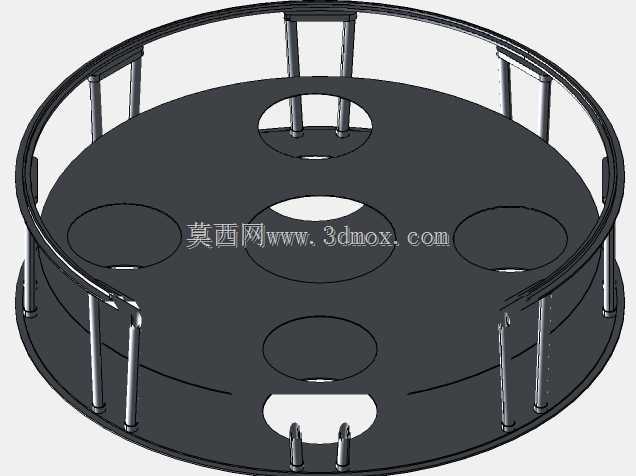

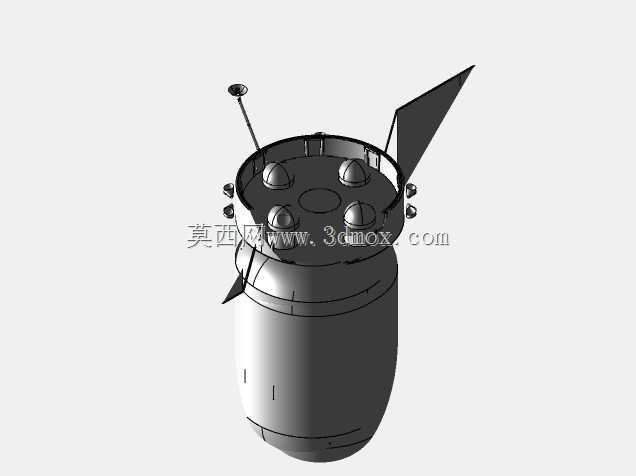

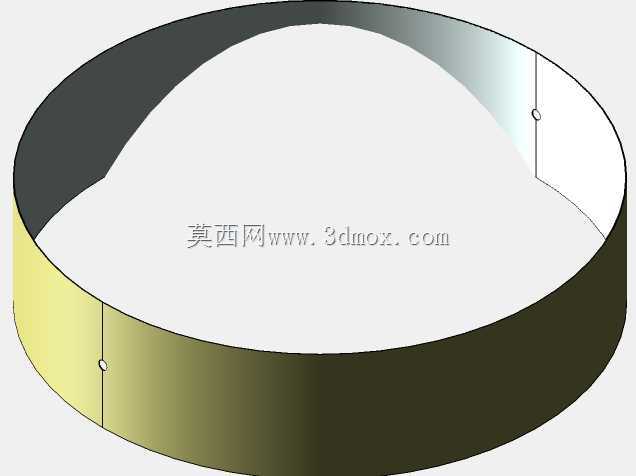

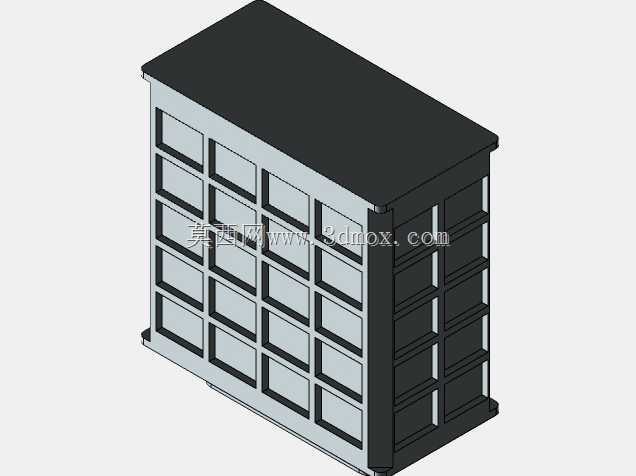

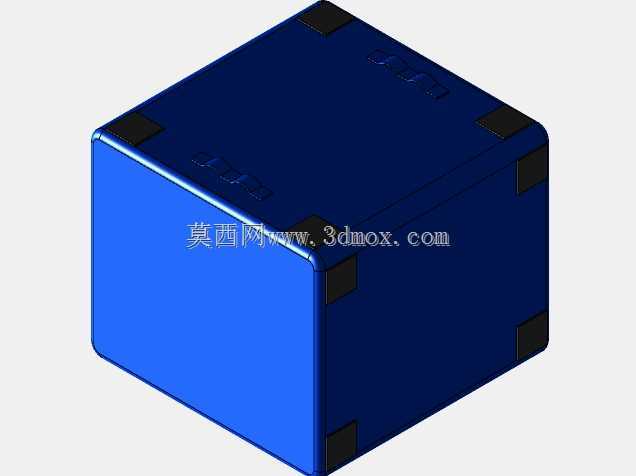

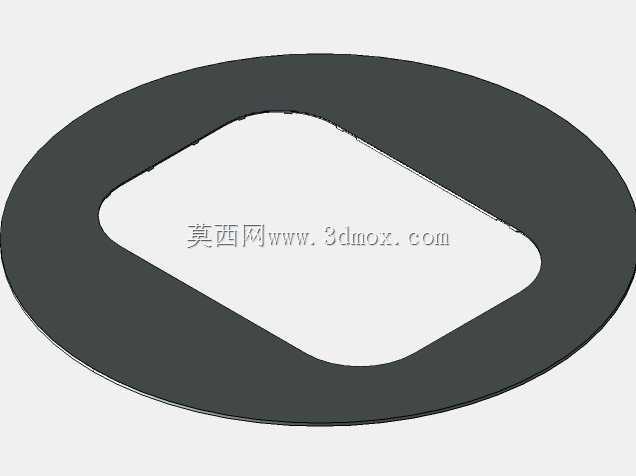

　　结构设计上，舱体主体采用承压密封舱的柱段构型，端侧设置对接连接接口，可与航天器的推进舱、资源舱段完成刚性连接，接口位置预留了标准的连接法兰与密封槽结构，能够匹配现有主流航天器的对接边界尺寸，安装时可通过周向均布的连接螺栓完成紧固，密封槽内适配耐高低温的橡胶密封圈，保证舱内压环境的稳定。舱体内部采用模块化的货包固定框架设计，框架沿舱段轴向分层排布，每层设置可快速解锁的绑带固定点与货包定位卡槽，能够适配不同尺寸规格的标准货物中转袋，卡槽的间距可根据实际货运任务的物资配比做适应性调整，无需改动主体框架结构即可完成不同任务的载荷适配。框架主体采用轻量化的铝合金型材拼接成型，型材截面做了镂空减重设计，在保证结构刚度满足发射过载要求的前提下，尽可能降低结构自重，提升航天器的有效载荷占比。

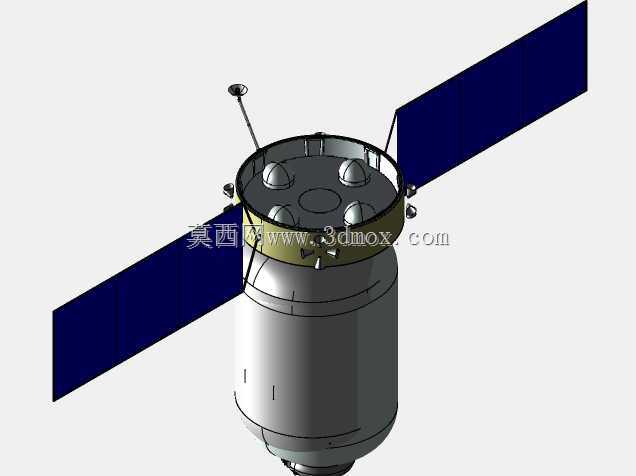

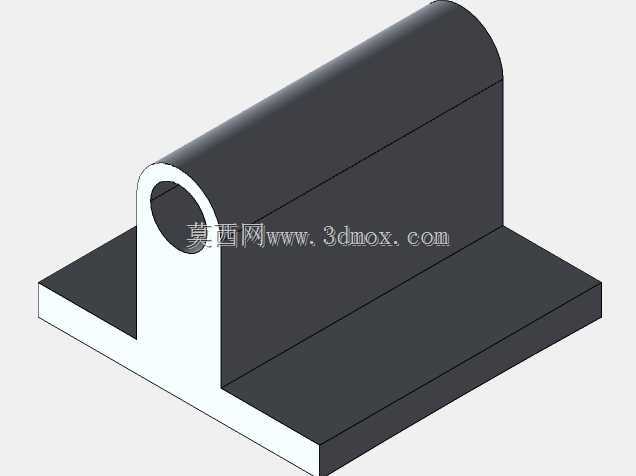

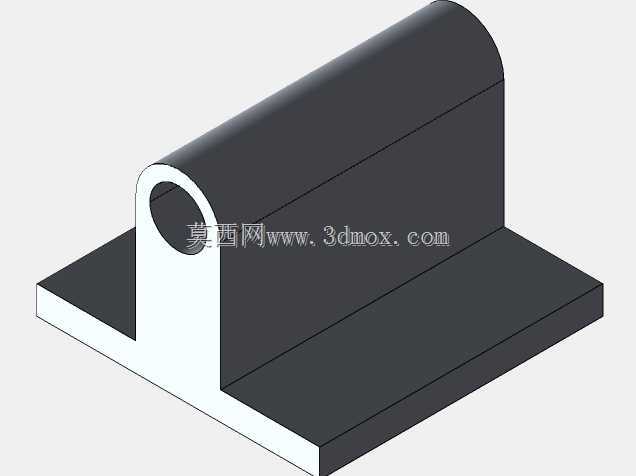

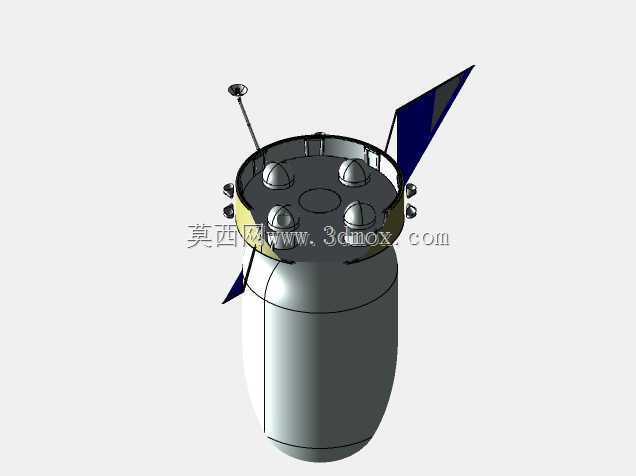

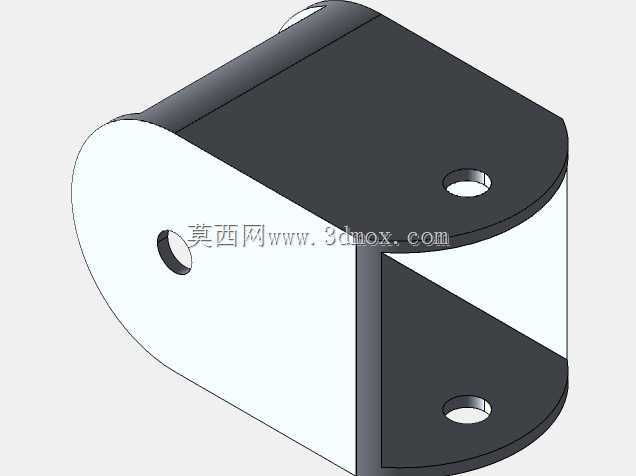

　　舱体外侧配置两组可展开式太阳能帆板，帆板通过连接桁架与舱体侧壁的铰接座连接，铰接座位置设置了展开锁定机构，入轨后可通过驱动机构完成帆板的展开动作，到位后自动锁定保持姿态稳定，帆板的展开角度可根据在轨运行的太阳入射角度做小幅调整，保证发电效率始终处于最优区间。帆板的尺寸边界经过严格核算，完全收拢状态下不会超出运载火箭的整流罩包络范围，展开后不会与航天器的其他舱段、对接机构产生运动干涉，帆板表面的电池片粘贴区域预留了足够的安装间隙，避免展开过程中出现电池片剐蹭破损的问题。

　　从安装边界来看，整个舱段的径向最大尺寸控制在3.2米以内，轴向总长度不含对接机构为4.8米，完全适配现役主流运载火箭的整流罩内部空间，舱体侧壁的帆板连接座位置距离舱段端面的距离经过反复校核，保证帆板收拢时完全贴合舱体侧壁，不会突出舱体的最大径向轮廓。舱内的货包固定框架与舱体内壁之间预留了120毫米的走管空间，可用于布置舱内的通风管路、电缆线束、温湿度传感器等附属组件，走管空间的设置同时也为航天员在轨操作时提供了手部操作间隙，避免在取放内层货包时出现卡滞问题。

　　功能特性方面，整个积载系统除了满足基础的物资存储功能外，还在舱段端侧预留了小型载荷的安装接口，可根据任务需求搭载空间实验载荷、在轨维修备件等特殊物资，接口采用标准化的快拆设计，航天员无需借助专用工具即可完成载荷的更换与固定。舱内的框架结构表面做了阳极氧化处理，具备良好的抗腐蚀、抗磨损性能，能够适应舱内的温湿度变化环境，同时不会产生多余的碎屑脱落，避免对舱内的精密设备造成影响。在结构强度校核阶段，针对发射段的轴向过载、横向过载做了多轮仿真验证，所有框架节点的应力水平均控制在材料许用应力的60%以内，具备足够的安全余量，能够承受发射过程中的振动与冲击载荷，不会出现结构变形、货包脱落等问题。

　　设计过程中充分考虑了在轨操作的人机工效要求，所有货包的固定绑带解锁力控制在15牛以内，航天员身着舱外航天服或者舱内工作服时均可单手完成解锁操作，货包的排布高度控制在航天员站立操作的最佳可达范围内，最高层货包的安装高度不超过1.8米，最低层货包距离舱内地板的高度不低于0.3米，避免出现需要过度弯腰或者抬手才能操作的情况。同时，框架上预留了物资标识牌的安装位置，可对每个货位的物资类型、编号做清晰标识，方便航天员在轨快速查找所需物资，提升在轨操作的效率。
