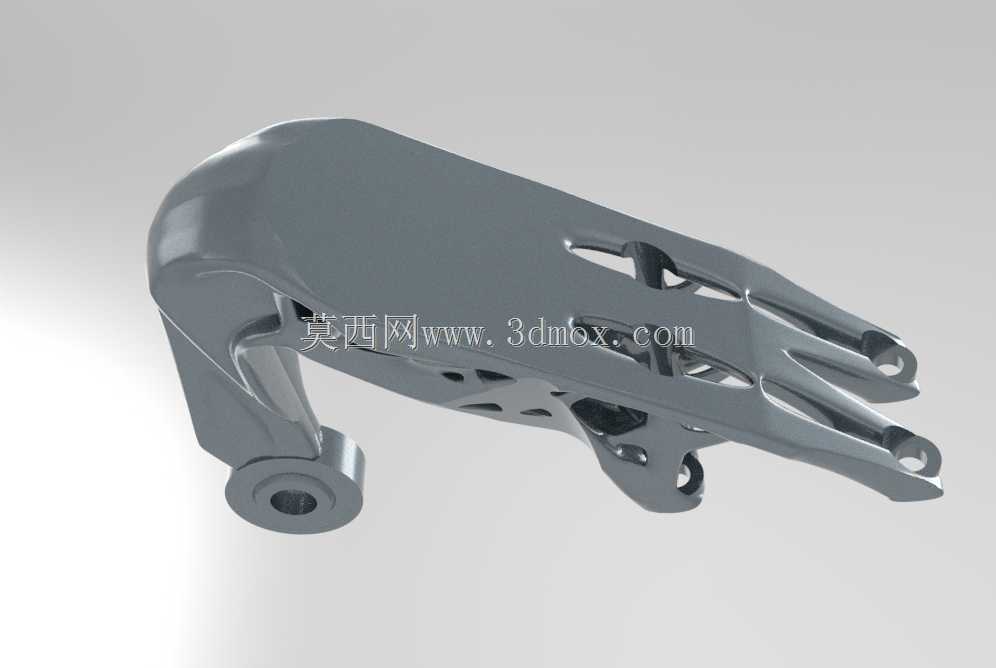

拓扑优化美铝轻量化承重支架结构

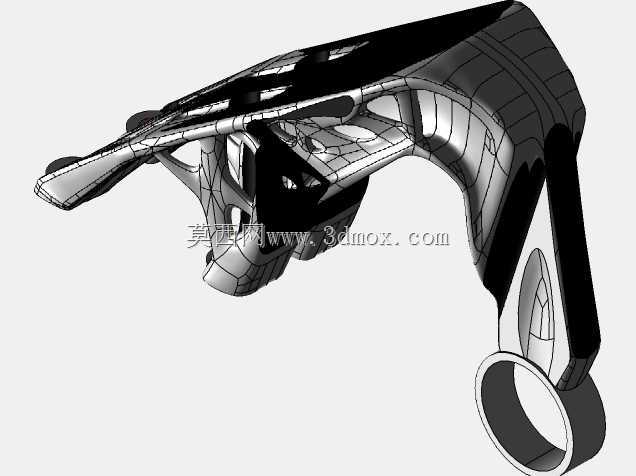

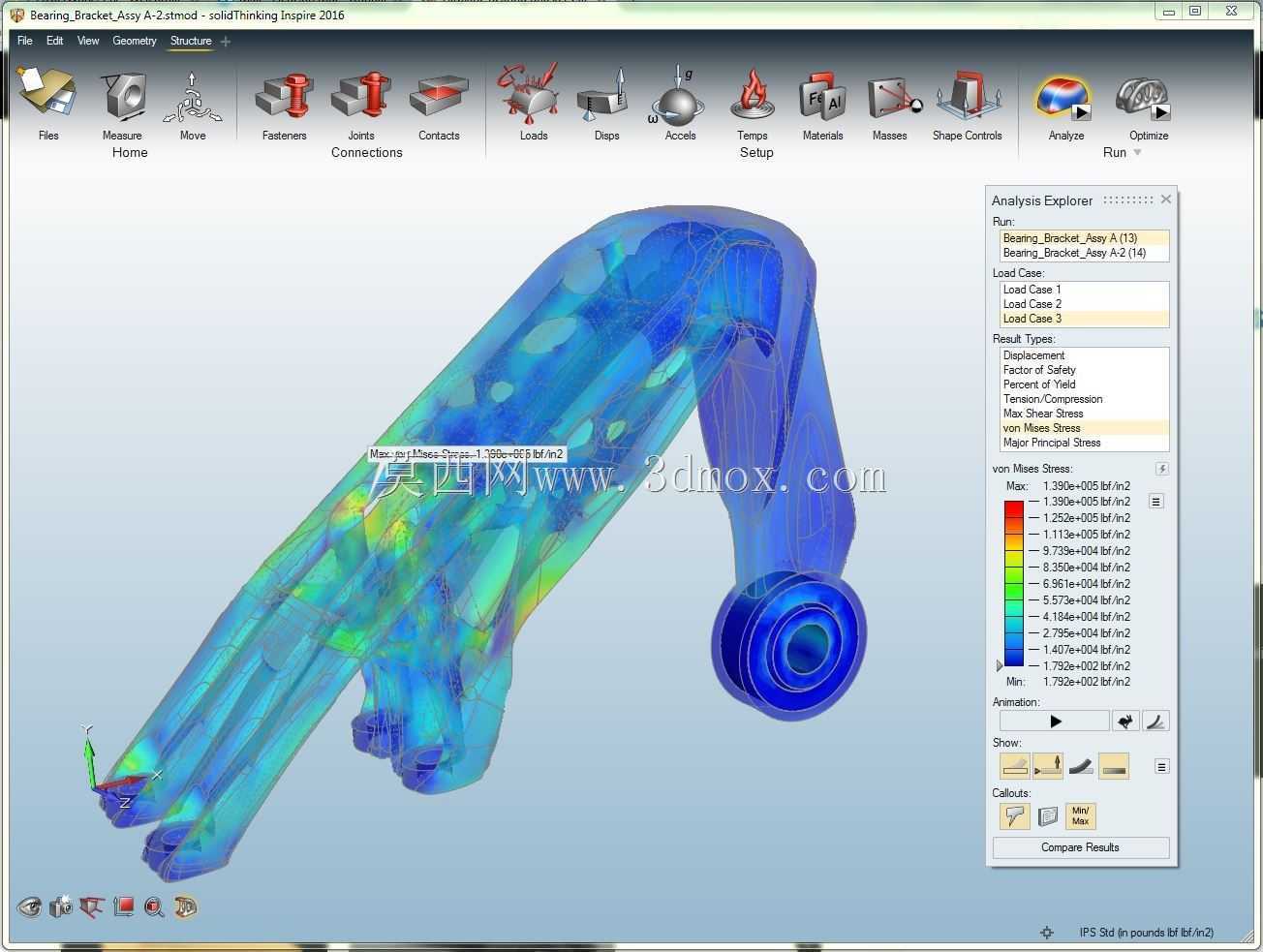

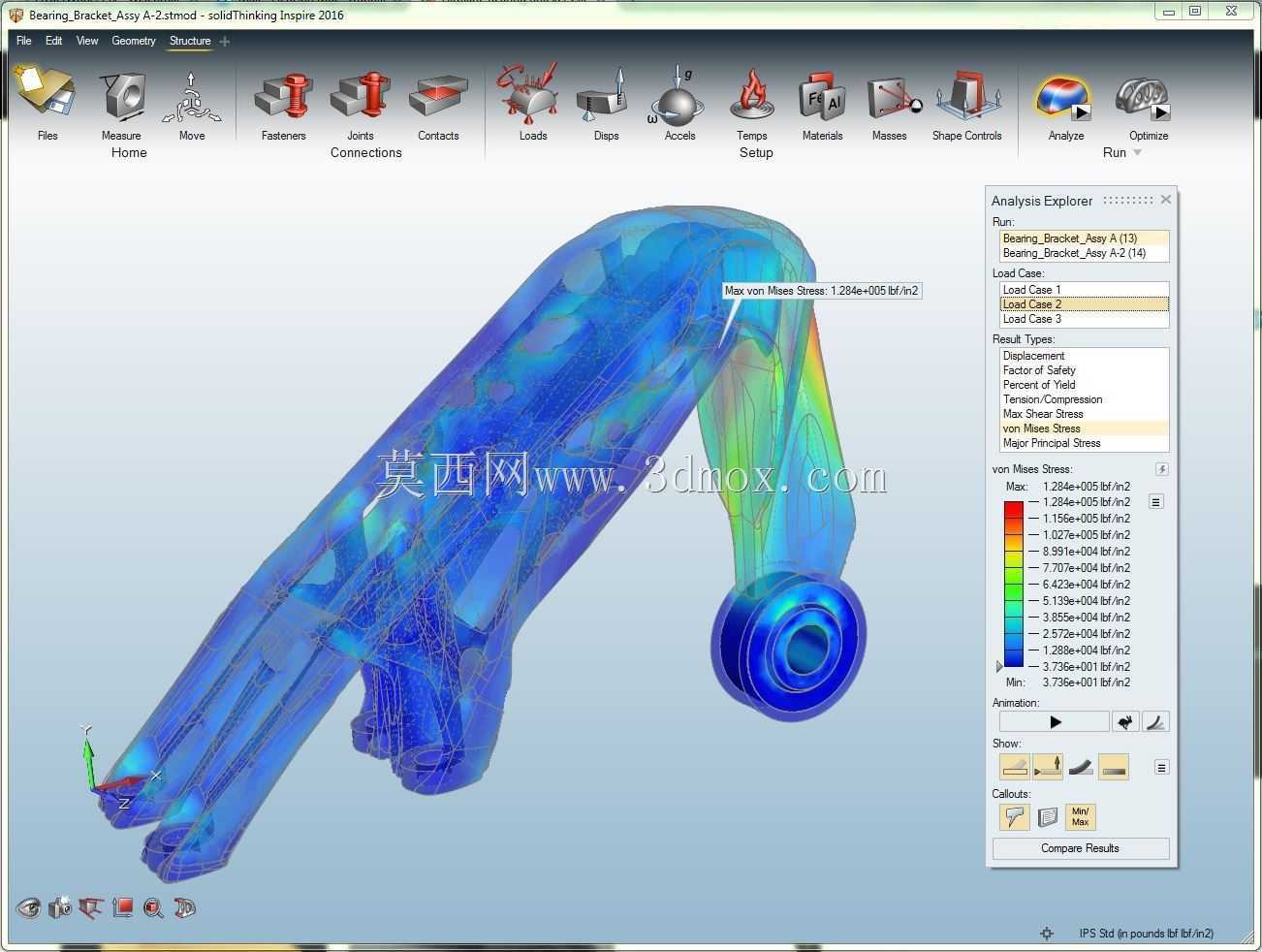

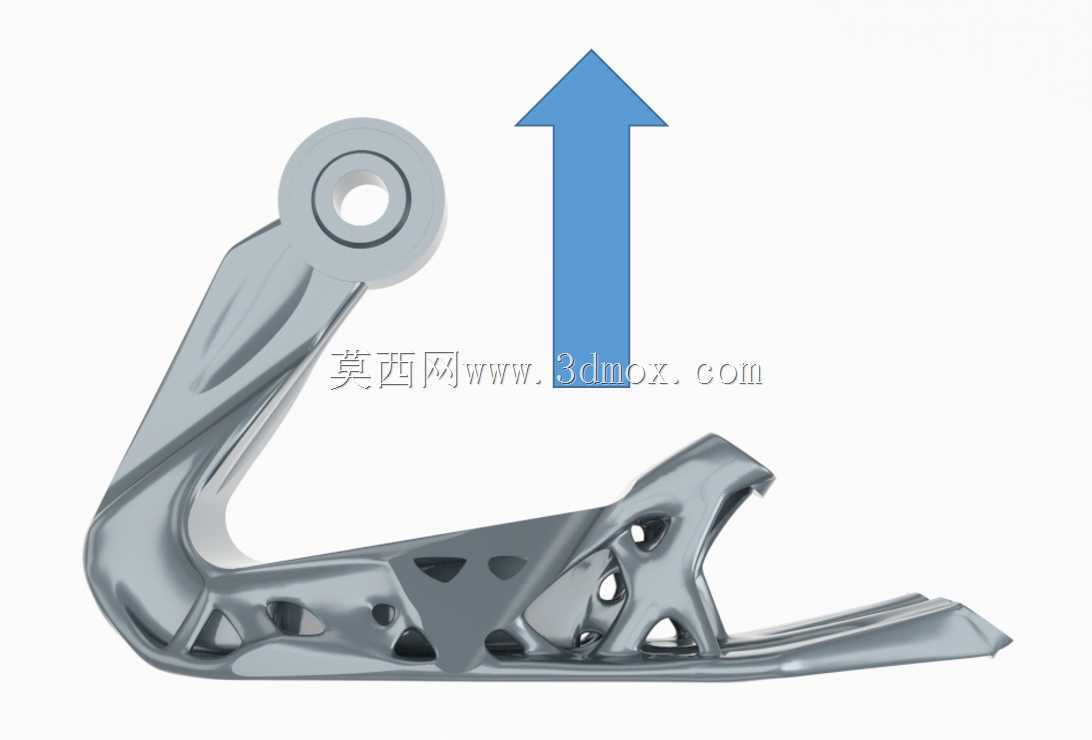

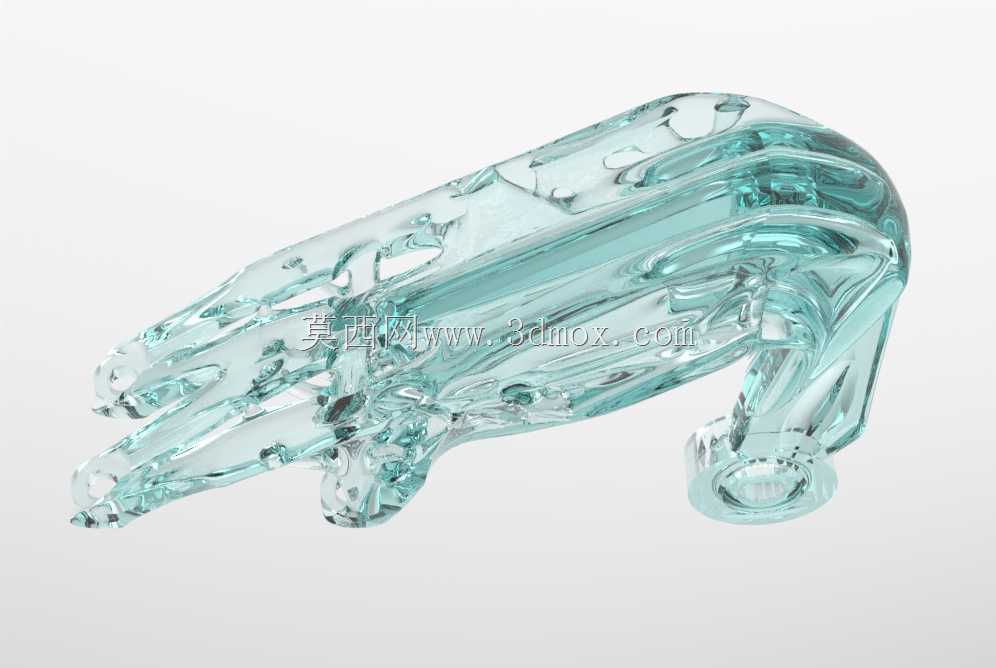

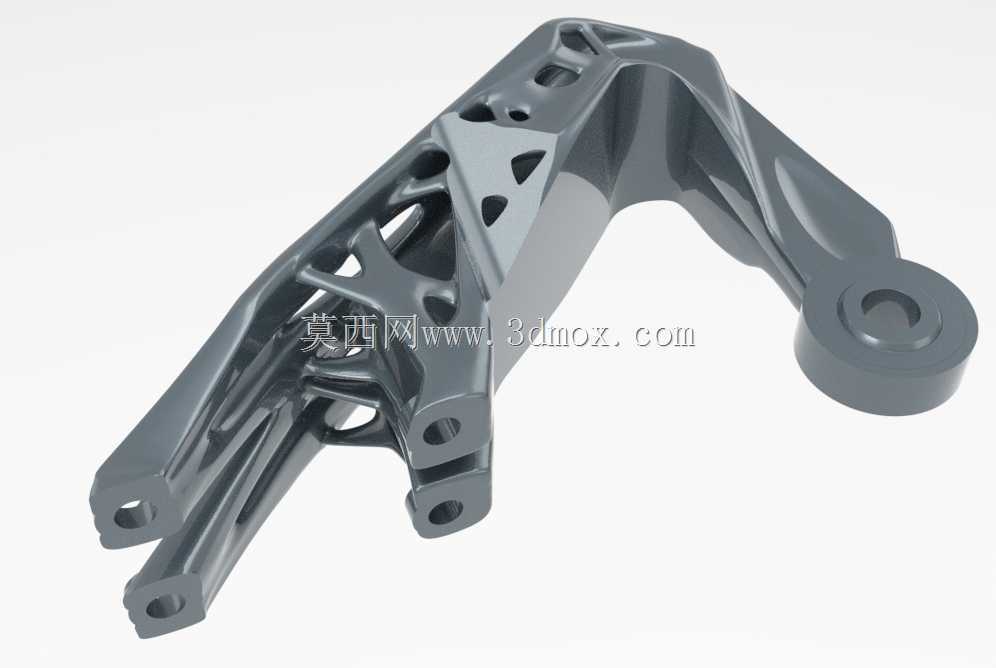

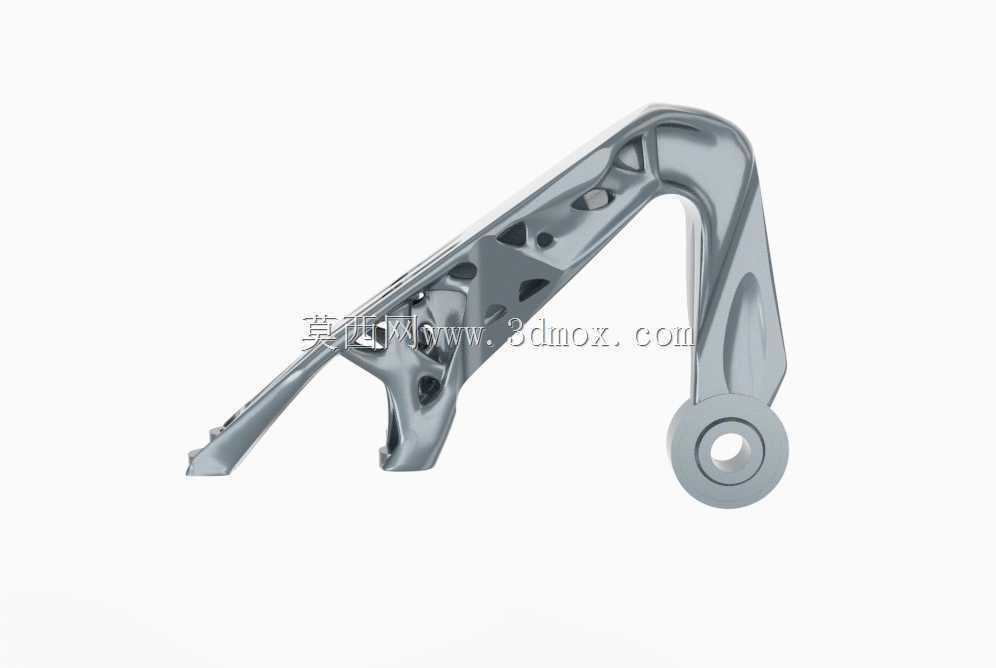

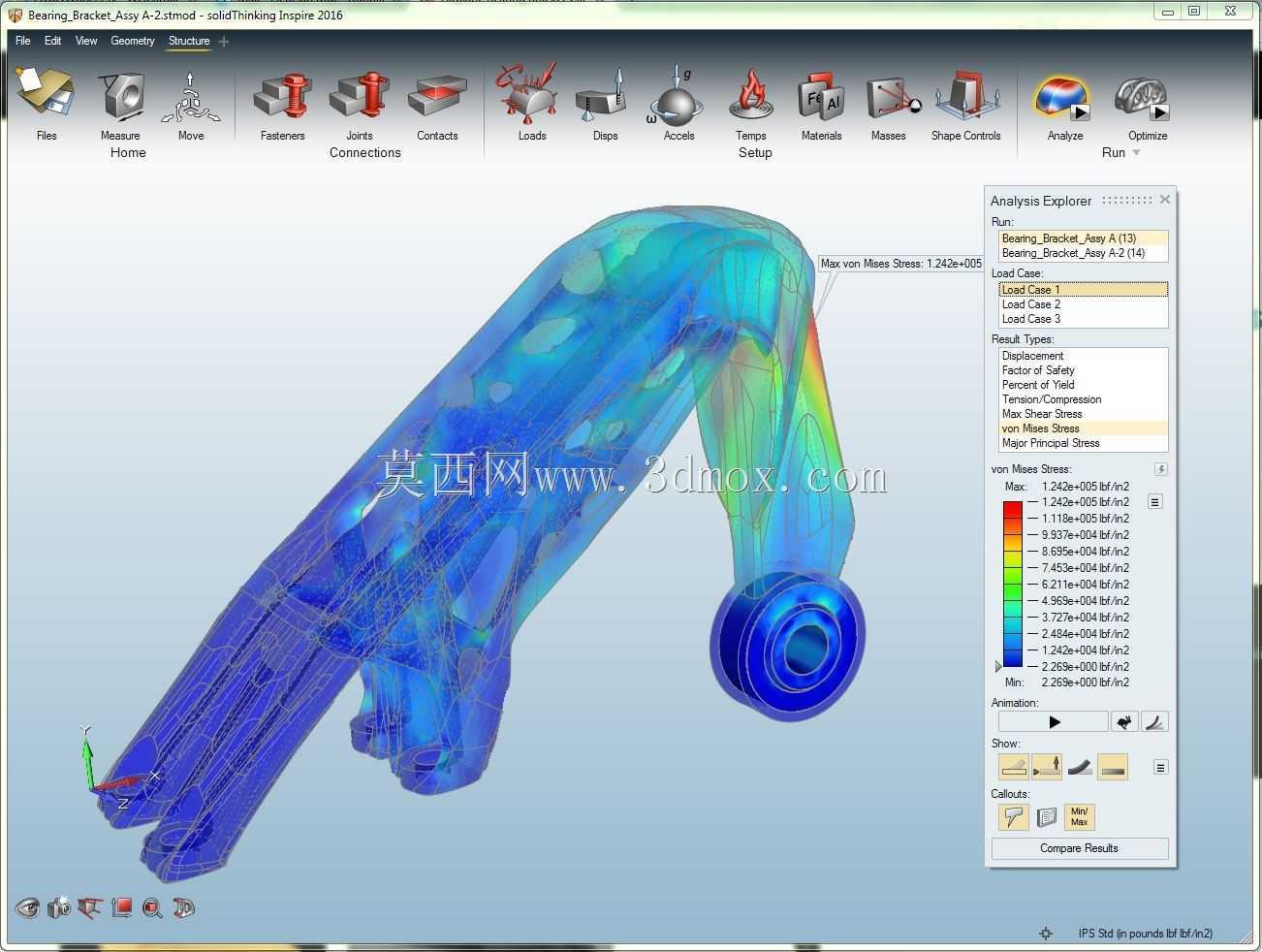

这款美铝材质的承重支架，核心应用场景集中在对自重控制严苛、同时对结构刚度有硬性要求的装备连接部位，常见于航空航天机载设备挂载、高端运动器材受力连接、轻量化工业装备的支撑点位，这类场景往往要求构件在限定的安装空间内，用尽可能少的材料实现足够的承载能力，避免多余重量增加整机的无效负载。从实际用途来看，该支架主要承担两个连接点位之间的载荷传递作用，上端带孔的铰接端用于与固定基座的销轴配合，实现可转动或刚性铰接的连接约束，下端的异型贴合面则与被支撑构件的安装面完全匹配，将被支撑件的静载荷、动态工况下的交变载荷平稳传递到基座端，避免连接部位出现应力集中导致的疲劳失效。从功能特性上看，该结构通过拓扑优化算法完成材料分布设计，在预设的30%设计空间占比约束下，优先保障最大刚度的性能目标，所有非承载区域的材料都被逐步剔除，最终形成的镂空仿生结构，既没有多余的材料冗余，也不会在关键传力路径上出现材料缺失，相比同载荷等级的传统实心铣削支架，重量能够降低40%以上，同时固有频率更高，动态工况下的抗振表现更优。设计思路上完全遵循传力路径优先的原则，首先锁定上下两个安装接口的边界尺寸，上端铰接孔的孔径、孔位同轴度公差、端面贴合范围都严格匹配通用销轴的安装规范，下端安装面的轮廓、连接点位的位置都完全适配被支撑件的安装接口，在两个安装边界固定的前提下，将中间的设计空间划分为可优化区域，施加工况下的极限载荷约束，设置最大刚度为优化目标，经过多轮迭代计算得到初始拓扑形态，再结合美铝材料的加工工艺特性，对局部尖锐的应力集中点位做圆角过渡处理，对镂空区域的最小壁厚做工艺约束调整，避免后续铸造或机加工过程中出现工艺缺陷。安装边界方面，上端铰接孔的中心到下端安装面的垂直距离、水平偏移量都严格控制在预设的安装包络范围内，不会与周边相邻构件发生运动干涉，支架整体的外轮廓最大宽度、厚度都适配紧凑安装空间的要求，所有安装贴合面都预留了足够的压紧接触面积，保证连接螺栓的预紧力能够均匀分布，不会出现局部压溃的问题。日常选型适配时，可根据实际工况的载荷大小，调整对应部位的壁厚参数，在同结构形态下快速衍生出不同载荷等级的系列化支架，大幅缩短同类型构件的设计开发周期，避免从零开始建模计算的重复工作。
