拓扑优化美铝支架结构设计方案

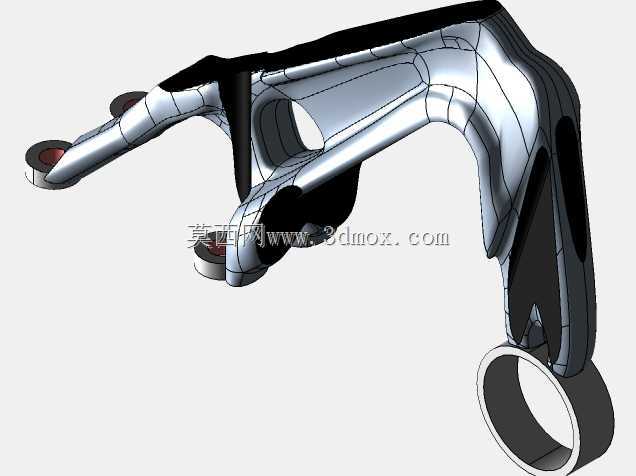

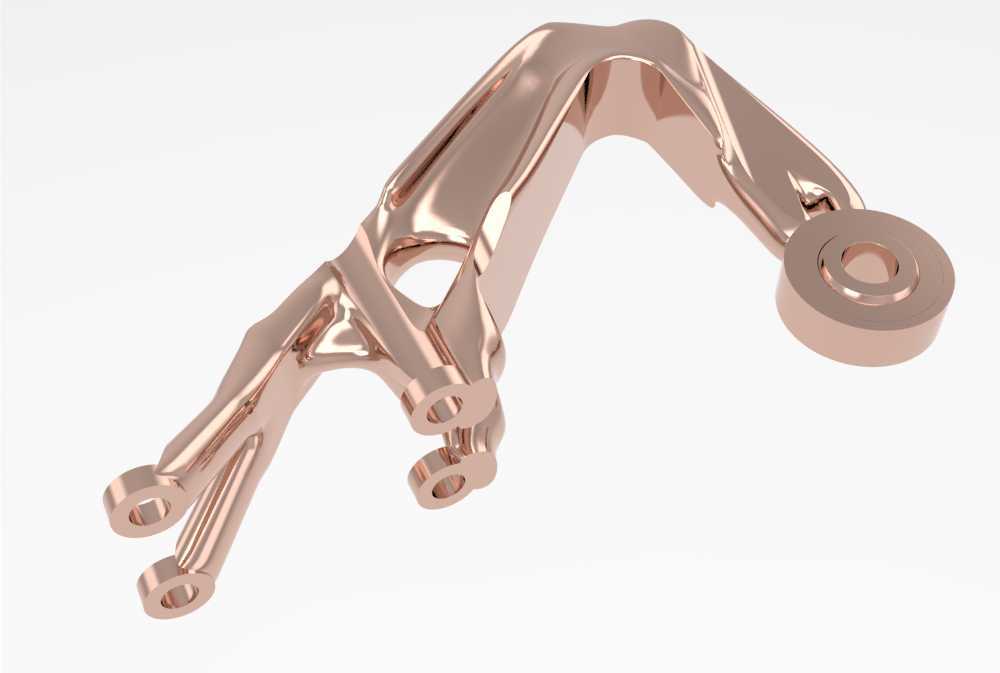

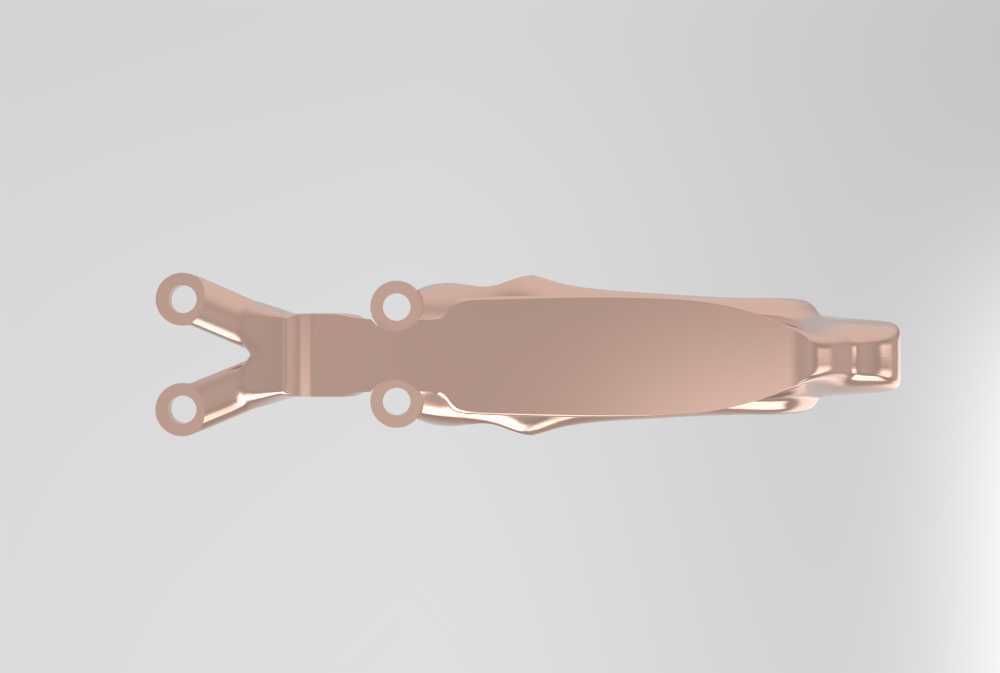

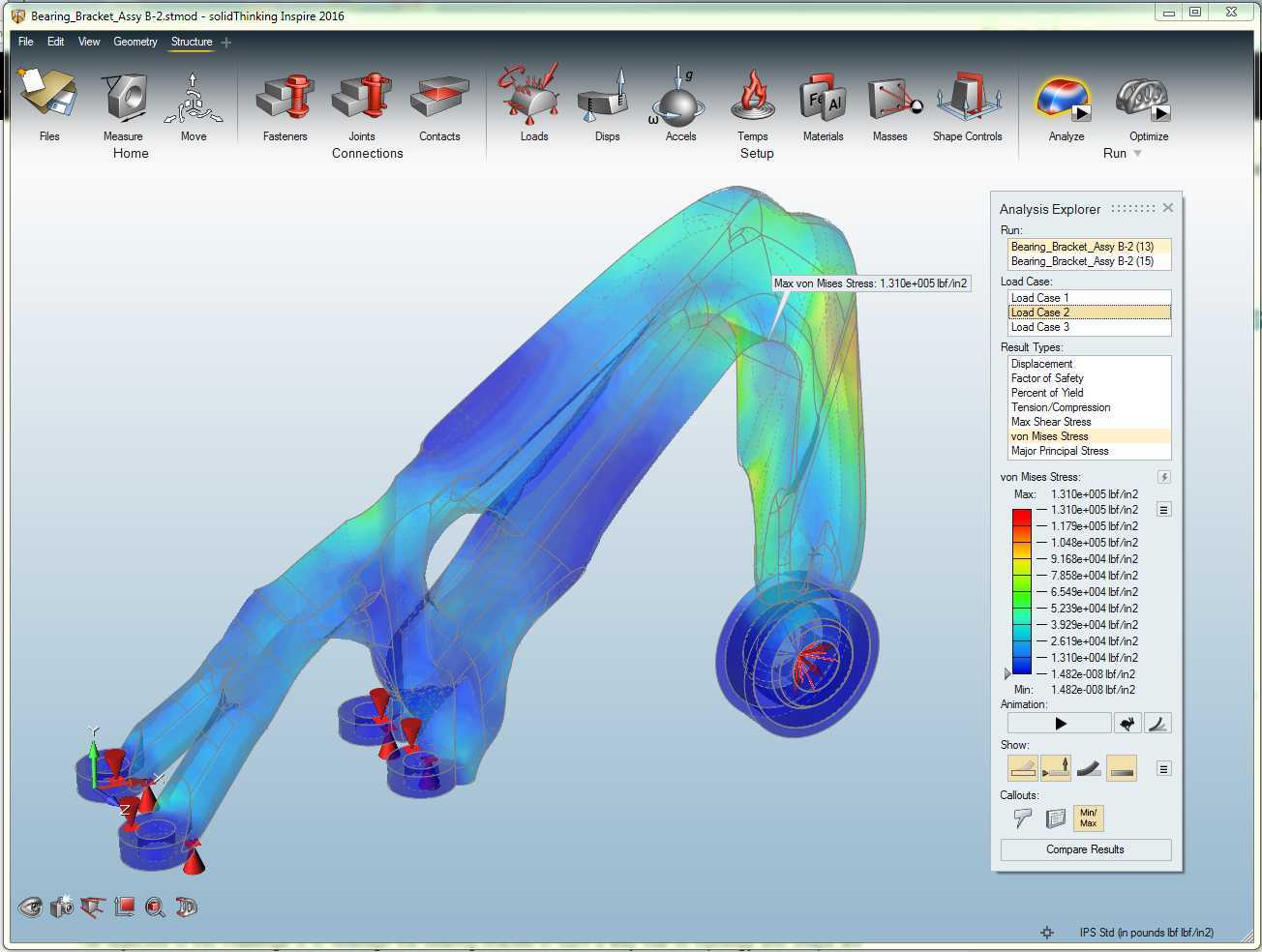

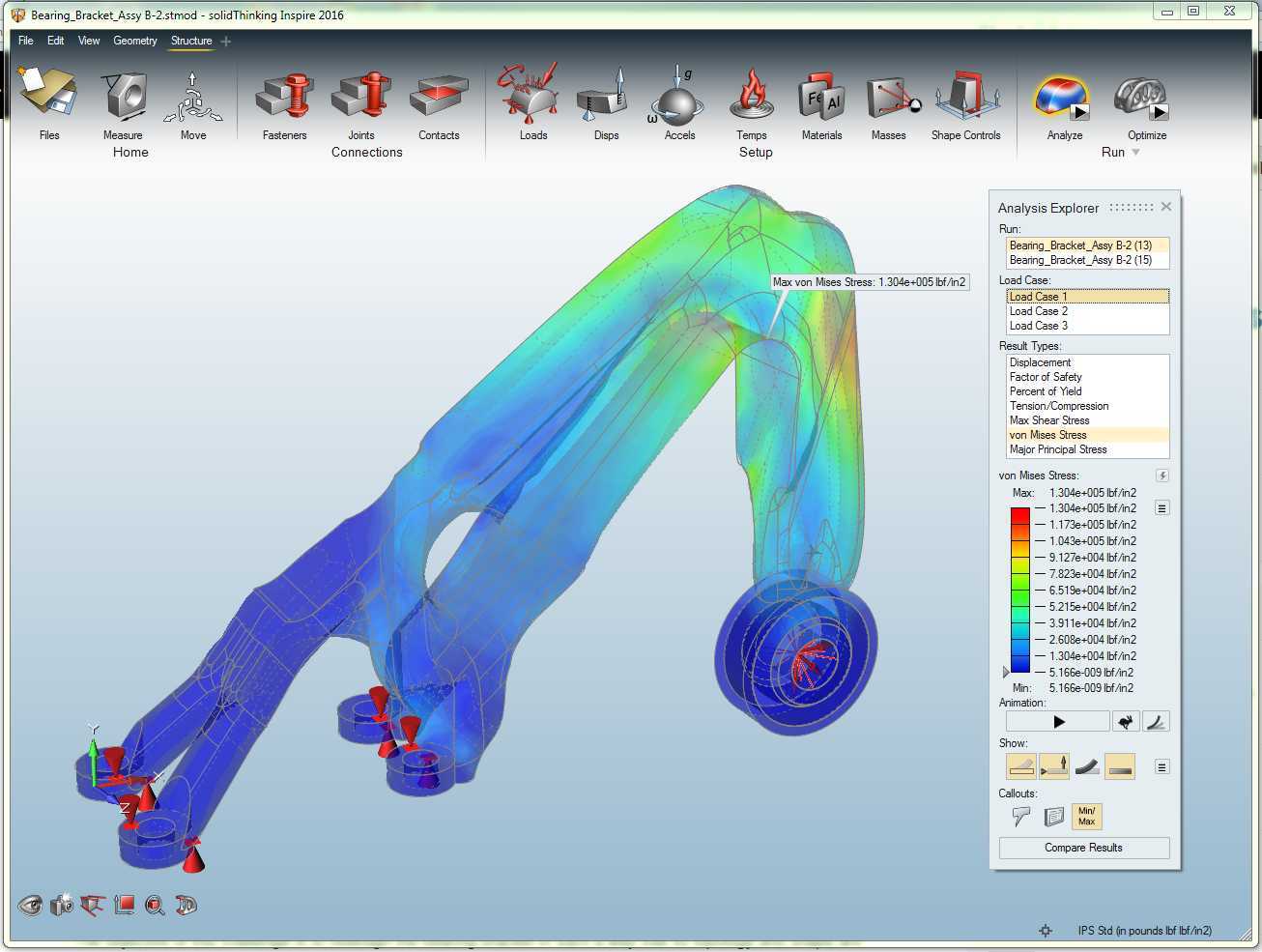

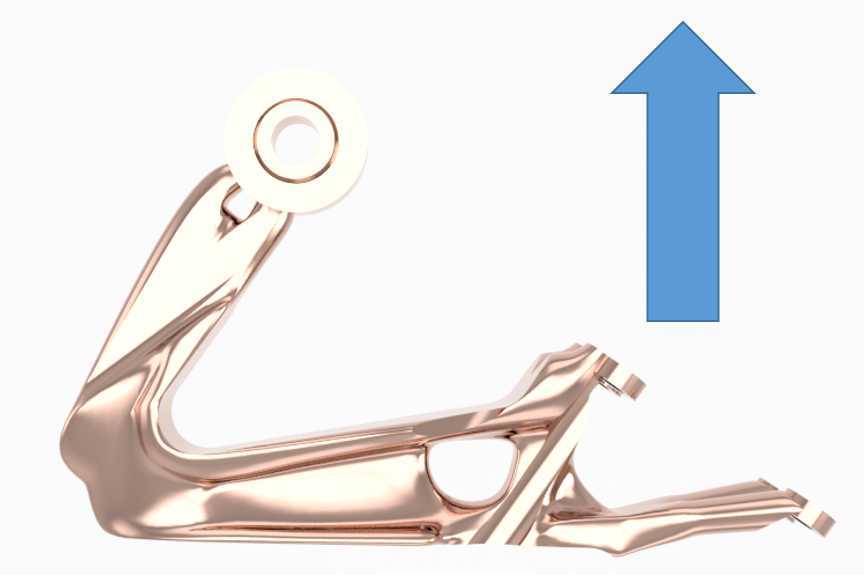

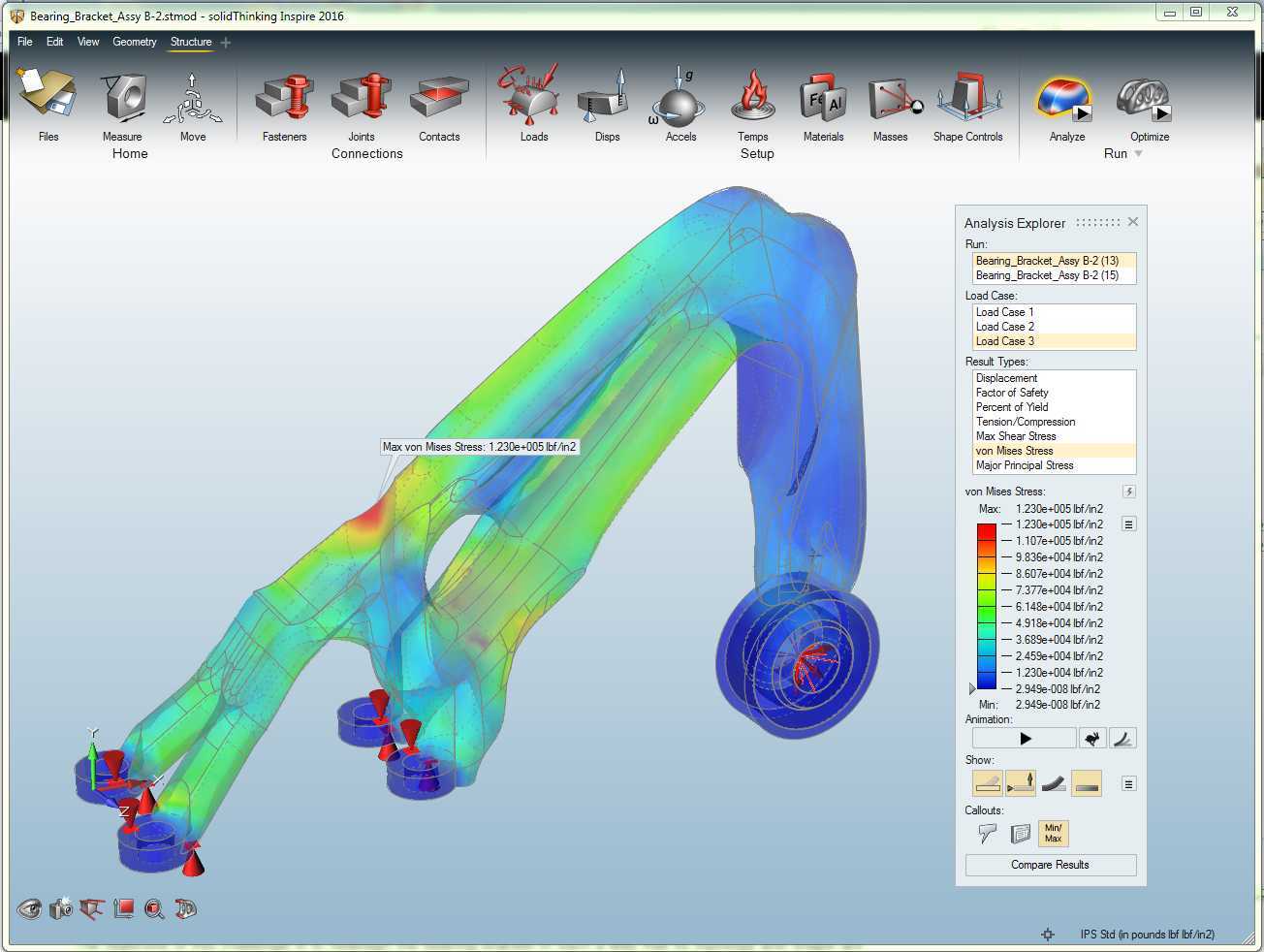

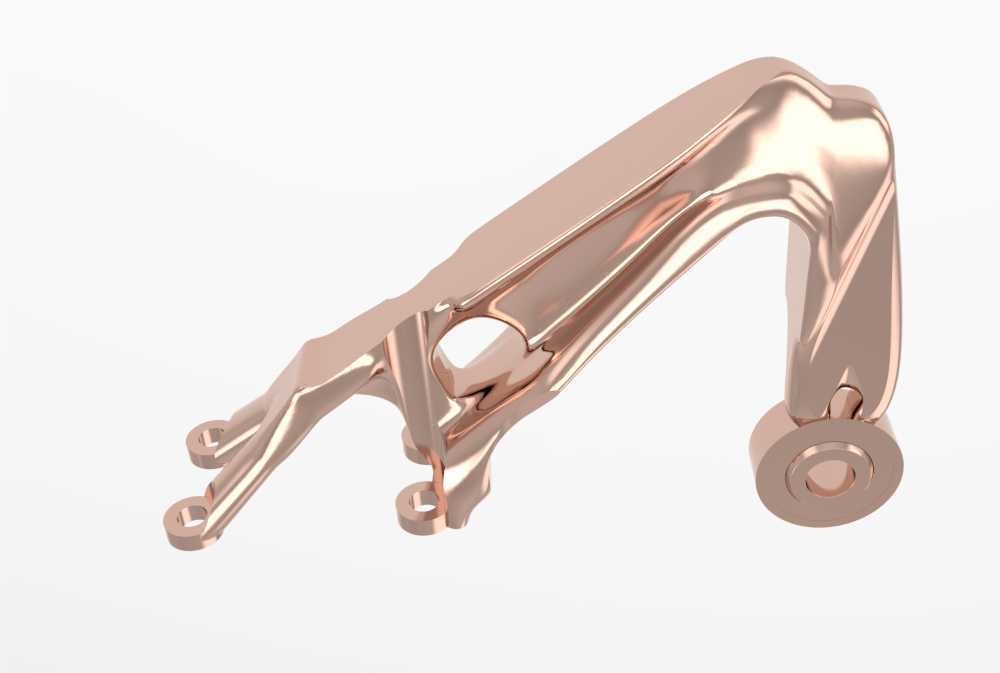

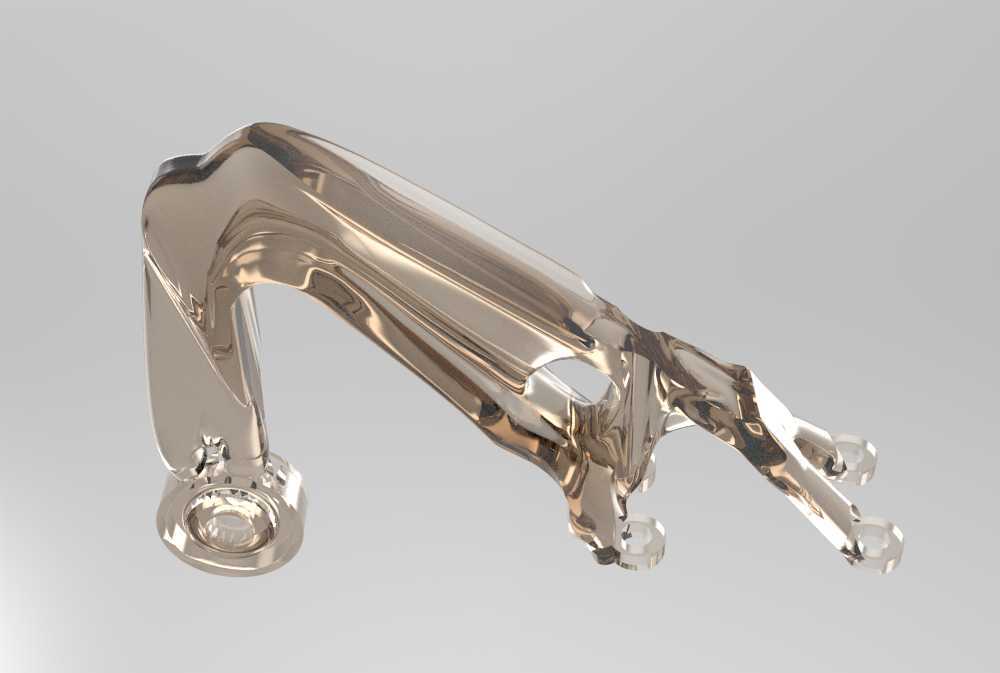

这款美铝支架的设计核心围绕轻量化承载需求展开，在工业场景中多用于需要兼顾结构刚度与自重控制的装配环节，常见于精密运动机构、轻量化载具的连接支撑部位，承担载荷传递、部件定位的核心作用，避免连接部位在交变载荷下出现应力集中导致的疲劳失效。设计阶段采用拓扑优化逻辑，以最大刚度为核心约束目标，在给定的设计空间内剔除冗余材料，最终成型的结构仅保留传力路径上的有效承载部分，相比传统等截面支架减重幅度接近两成，同时完全满足预设工况下的刚度要求，不会出现过量形变影响装配精度。从结构形态来看，支架采用分叉式传力布局，三个下端安装点位通过流畅的变截面筋条汇聚到上端连接端，筋条的走向完全匹配主应力迹线分布，从应力云图可以看到，高应力区域仅集中在安装孔位的局部接触位置，整体应力分布均匀，没有出现明显的应力突变区域，有效避免了局部应力过载的风险。安装边界上，下端三个安装位的孔位同轴度、端面平面度都做了适配性设计，能够直接匹配对应规格的紧固件安装，不需要额外做安装面的二次加工，上端连接部位的轮廓尺寸适配配套部件的安装接口，装配时不需要额外做修配调整。这类优化后的铝合金支架，相比传统钢制支架自重更低，同时铝合金本身的耐腐蚀特性也能适应多工况下的使用需求，不需要额外做表面防腐处理就能满足常规工业环境的使用要求。在结构验证阶段，通过有限元仿真对多组载荷工况做了校核，包括垂向静载荷、侧向冲击载荷、交变疲劳载荷等多种实际使用中会遇到的载荷形式，确保结构在全工况下的应力水平都在材料许用应力范围内，形变量控制在装配允许的公差带以内，不会因为结构形变导致连接部件出现卡滞、定位偏移等问题。结构的过渡区域全部采用大圆角顺滑过渡，避免了直角区域的应力集中问题，同时也适配铝合金的加工工艺特性，不管是采用增材制造直接成型，还是采用铸造后精加工的工艺路线，都能顺利实现结构的加工生产，不会出现工艺死角导致的加工困难。
