轻量化快拆式圆管扶手连接固定夹具

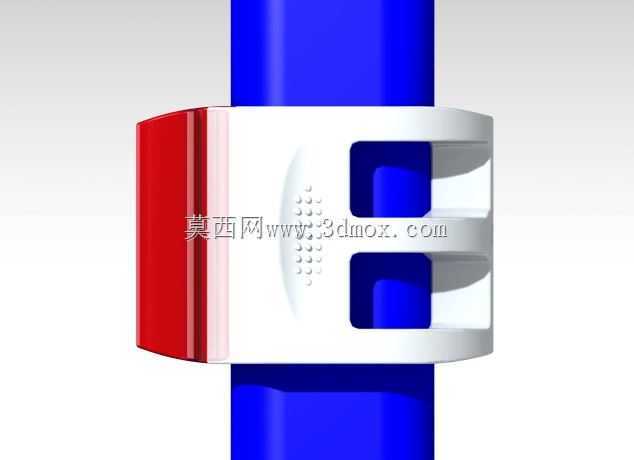

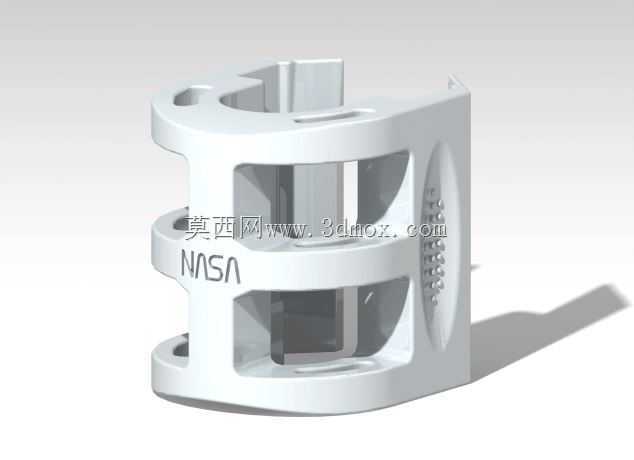

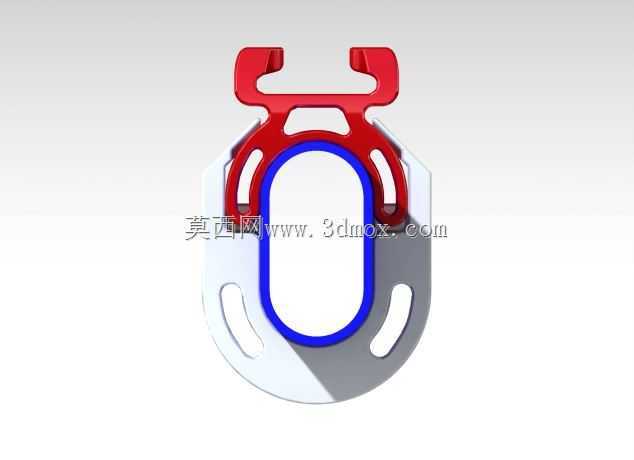

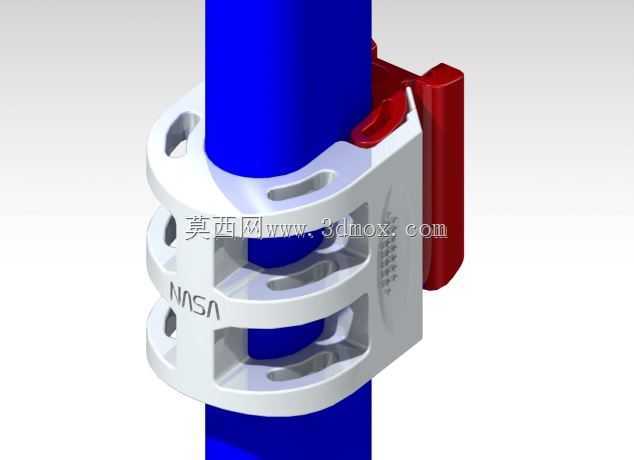

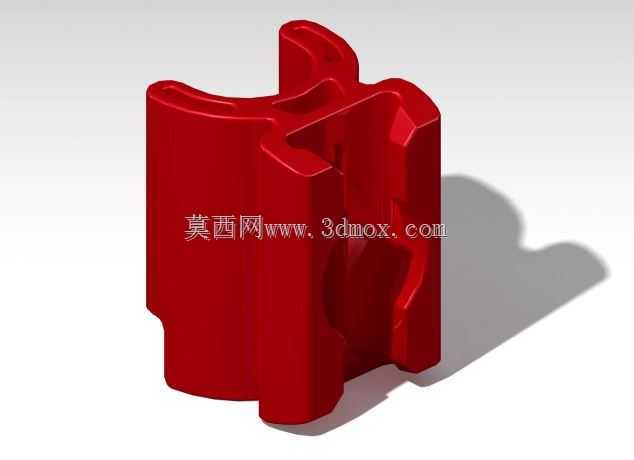

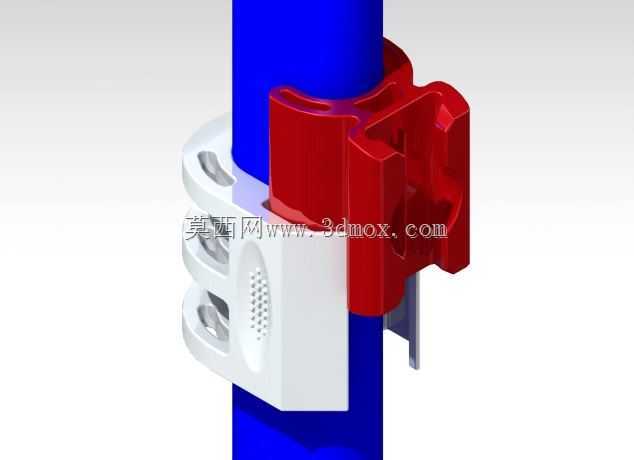

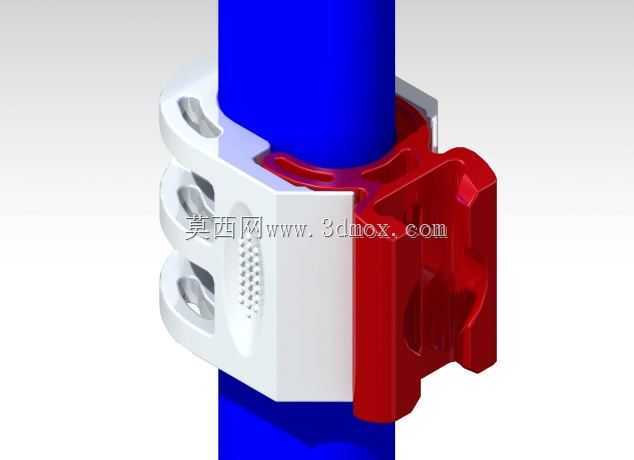

这款扶手固定夹具主要应用在需要频繁拆装调整扶手位置的场景，比如模块化无障碍设施搭建、临时作业防护栏组装、康复辅助器具的扶手调节、工业设备操作工位的扶手加装等场景，相比传统焊接或者螺栓紧固的管夹，它不需要额外工具就能完成拆装，适配外径统一的圆形金属或复合管材扶手。从结构拆分来看，整套夹具分为前后两个夹持主体，后部的法兰结构承担定位锁紧功能，安装时先将后部法兰卡入扶手上预设的定位槽位，再扣合前部夹持块，三个受力接触面会同步贴合圆管外壁，不会出现单点受力导致的管材压痕或者夹持松动问题。设计阶段优先考虑了轻量化需求，夹持块的非受力区域做了镂空减重处理，在保证夹持刚性的前提下降低了整体重量，不会给扶手管材带来额外的负重。夹持接触面做了微纹理防滑处理，即使扶手表面有少量油污或者冷凝水，也能保持足够的静摩擦力，避免扶手受轴向力时出现滑移。安装边界上，这款夹具适配的圆管外径公差范围控制在±0.2mm以内，夹持后整体突出管材外壁的厚度不超过25mm，不会在通行空间内形成突兀的凸起剐蹭过往人员，法兰部分的安装孔位采用标准沉孔设计，固定螺栓安装后不会突出法兰表面，整体外观平整。设计时特意规避了传统管夹需要双侧拧螺栓的操作逻辑，后部法兰与前部夹持块采用卡扣式预定位，安装时先将法兰卡在管材对应位置，再把前夹持块对准卡扣位按压到位，最后锁紧侧边的单个固定件即可完成安装，拆卸时仅需松开单个固定件就能取下夹具，单人操作全程耗时不超过十秒，非常适合需要临时搭建、频繁调整扶手位置的作业场景。夹持块的受力筋位做了圆弧过渡处理，避免应力集中导致的夹持块开裂，经过反复装拆测试，卡扣结构的疲劳寿命能满足千次以上的装拆需求，不会出现卡扣断裂导致的夹持失效问题。在实际使用中，这款夹具不仅能用于扶手固定，也可适配同外径的圆管类物料架、临时管线支架的快速固定，通用性较强。
