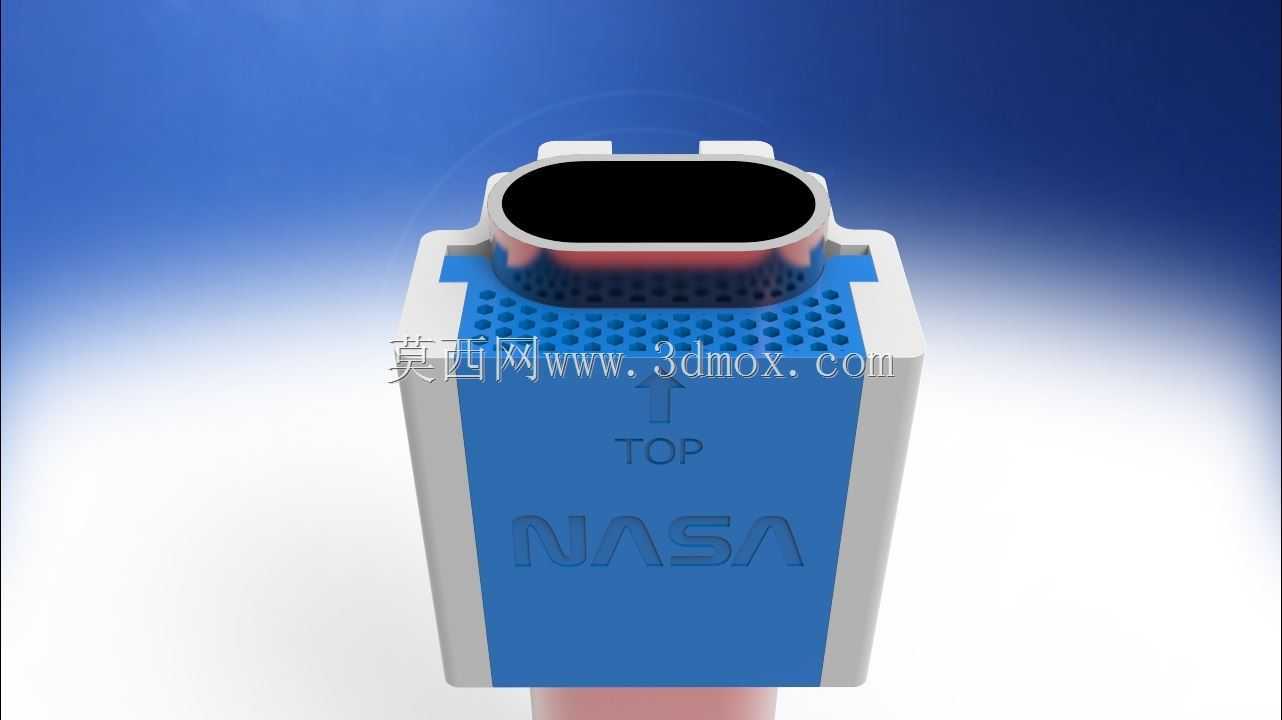

NASA款自锁式双拼结构扶手固定夹具

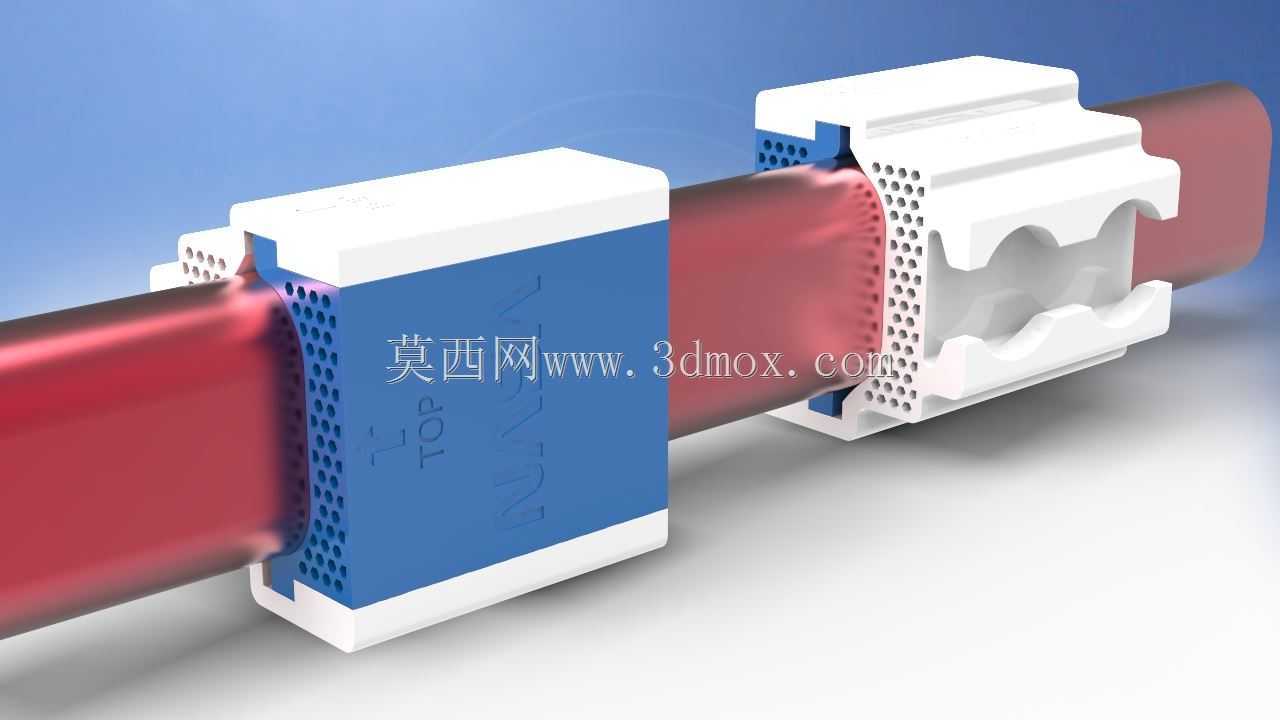

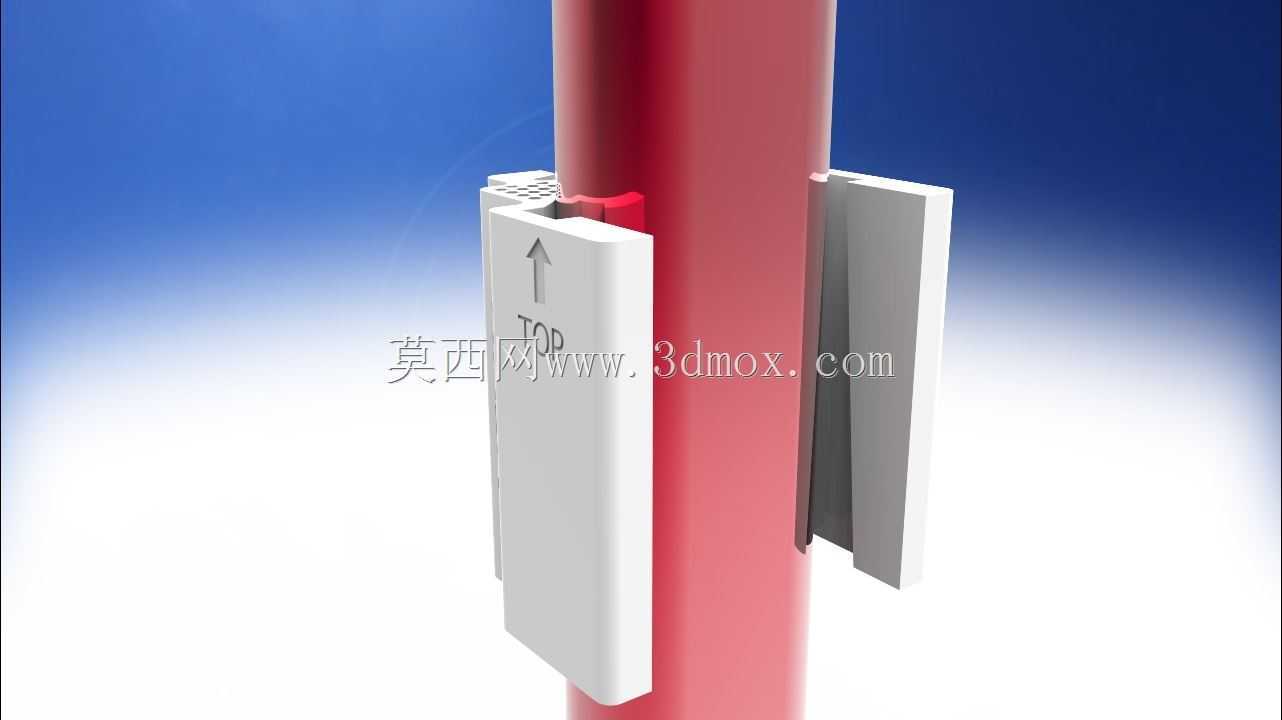

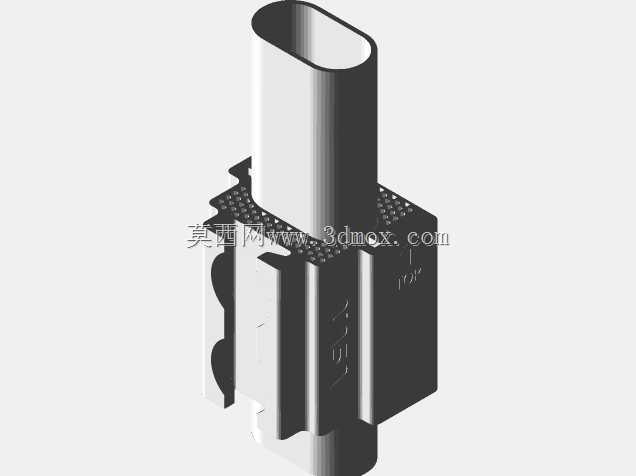

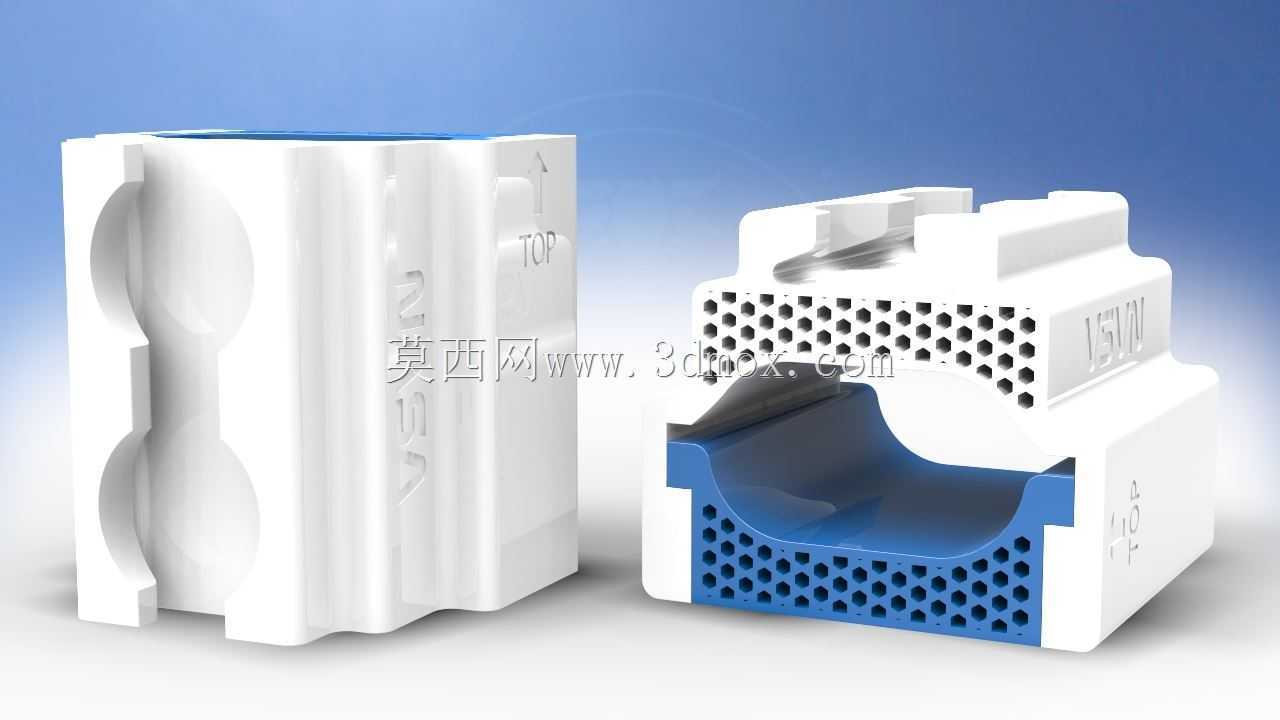

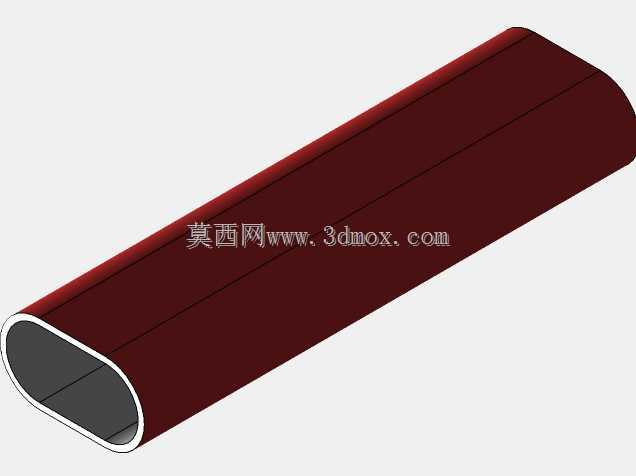

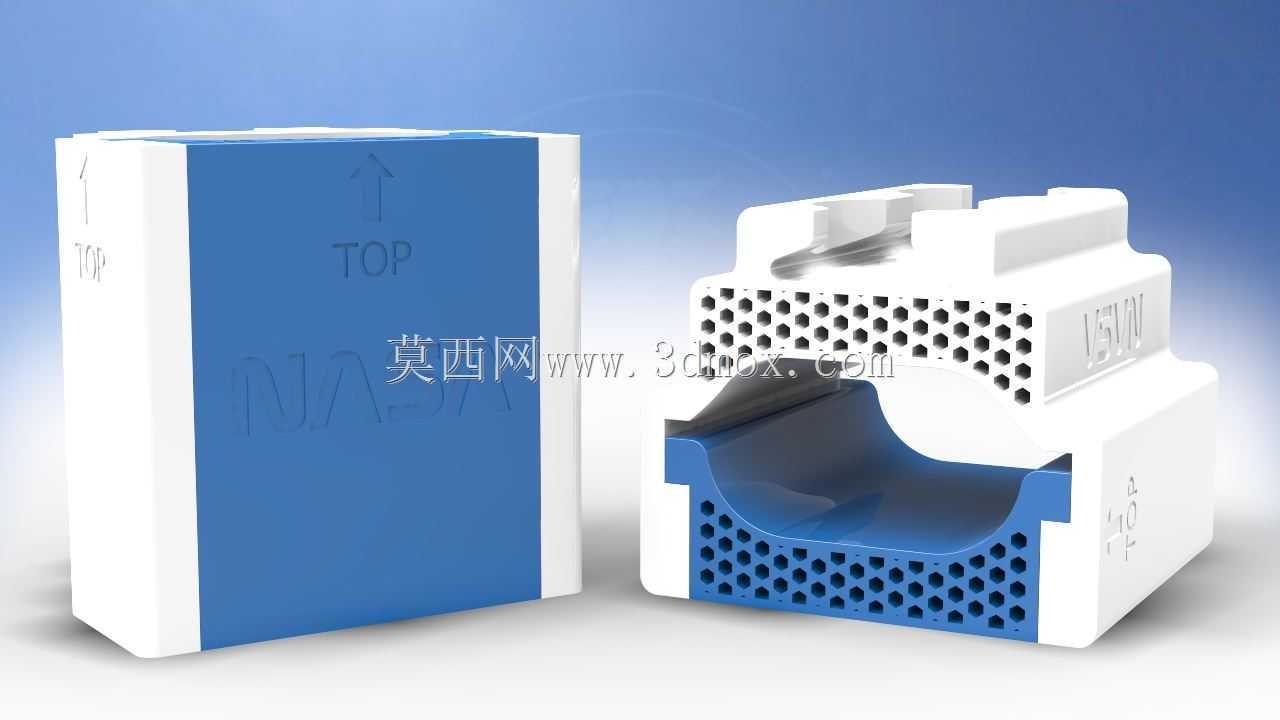

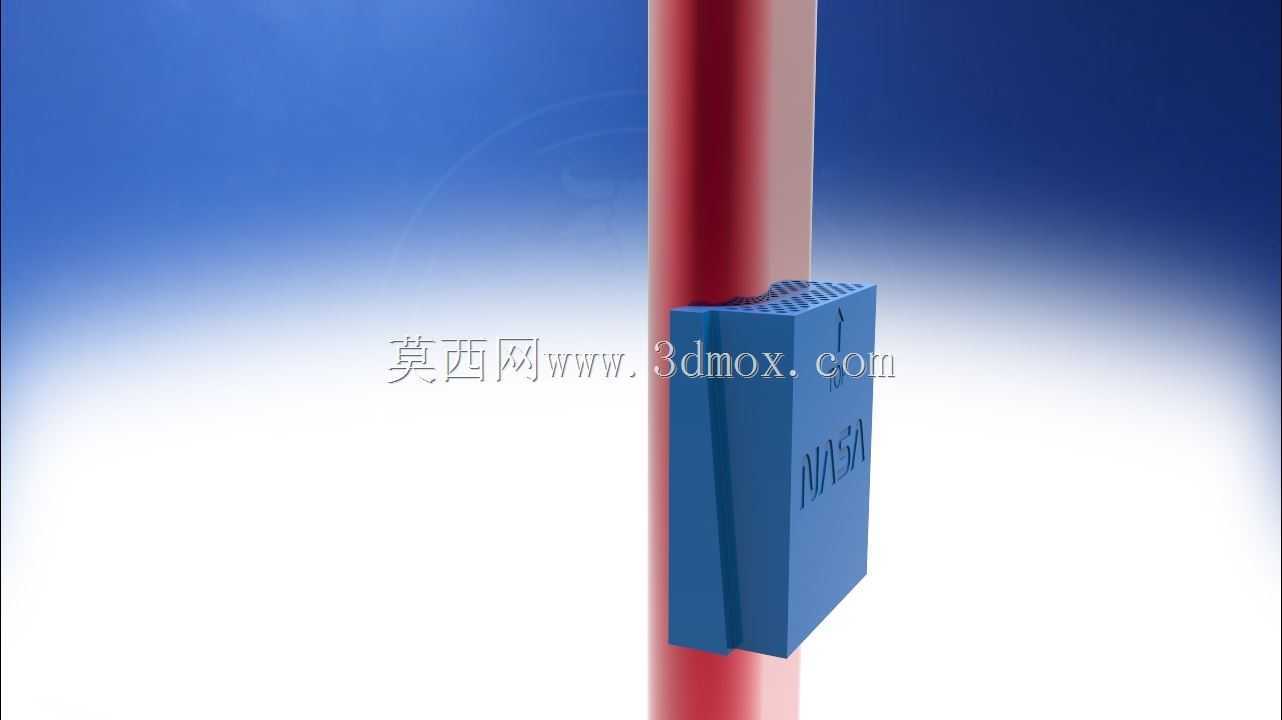

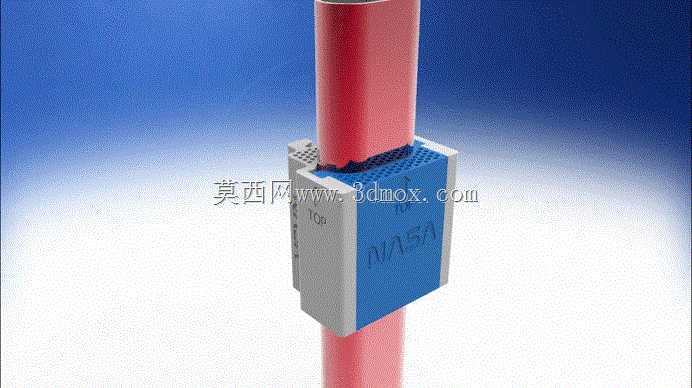

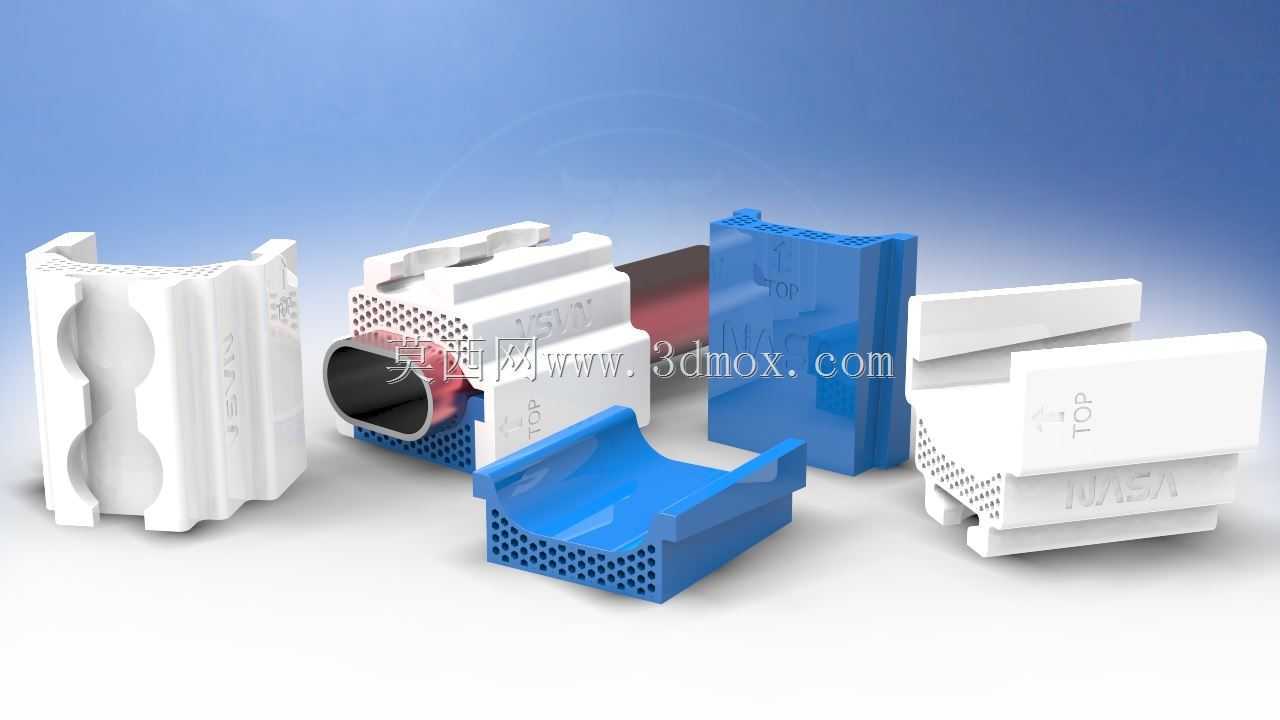

这类双拼自锁式夹具最初是为航天场景下的舱内扶手快速装夹需求开发，核心解决狭小空间内无额外紧固件的快速固定问题，在地面场景中也可拓展用于工业设备管线旁扶手安装、实验室机架辅助扶手固定、特种作业平台临时扶手夹持等场景，无需在安装基体上打孔焊接，不会破坏原有结构的强度完整性。从结构设计逻辑来看，整个夹具分为两个对称的楔形咬合部件，没有额外的弹簧、销钉等零散配件，两个部件的接触面做了互锁的斜齿结构，当夹持的扶手承受向下或者向外的负载时，两个楔形块会沿着斜面向内滑移，负载越大咬合的夹紧力就越强，完全依靠结构本身实现负载自锁，不会出现传统抱箍类夹具受震动后螺栓松动滑脱的问题。两个夹块的外侧做了防滑的细密齿纹，安装时不需要专用工具，徒手就能将两个部件卡合在圆柱型扶手与安装基体之间，卡入到位后轻压扶手就能触发自锁咬合，拆卸时只需要从两侧反向推动夹块就能松开，单人几秒就能完成装拆，非常适合需要频繁调整扶手位置、或者应急加装扶手的作业场景。从安装边界来看，这款夹具适配的圆柱扶手直径覆盖常规工业扶手的通用尺寸范围，夹块与安装基体贴合的面做了微弧处理，既可以贴合平面安装基体，也能适配小曲率的弧面安装面，不需要额外加工适配垫片。夹块本身的厚度控制在紧凑范围内，安装后不会突出扶手过多，不会在通行空间内形成额外的磕碰凸起，符合航天场景以及工业作业场景对安全间隙的要求。夹块上预留的标识区域除了做标识用途外，实际也可以作为辅助绑孔使用，需要额外固定管线或者安全绳时，可以直接穿过该区域穿扎带固定，不需要额外加装固定座。整个零件的结构没有薄壁锐角，所有受力棱边都做了圆角过渡，避免应力集中导致的夹块开裂，反复装拆也不会出现咬合齿崩损的问题，长期使用的结构可靠性远高于常规的塑料卡扣类固定件，即便在有一定震动的移动设备上使用，也能保持稳定的夹持力，不会出现松脱移位的情况。
