航天用高刚度乌拉托梁支撑结构

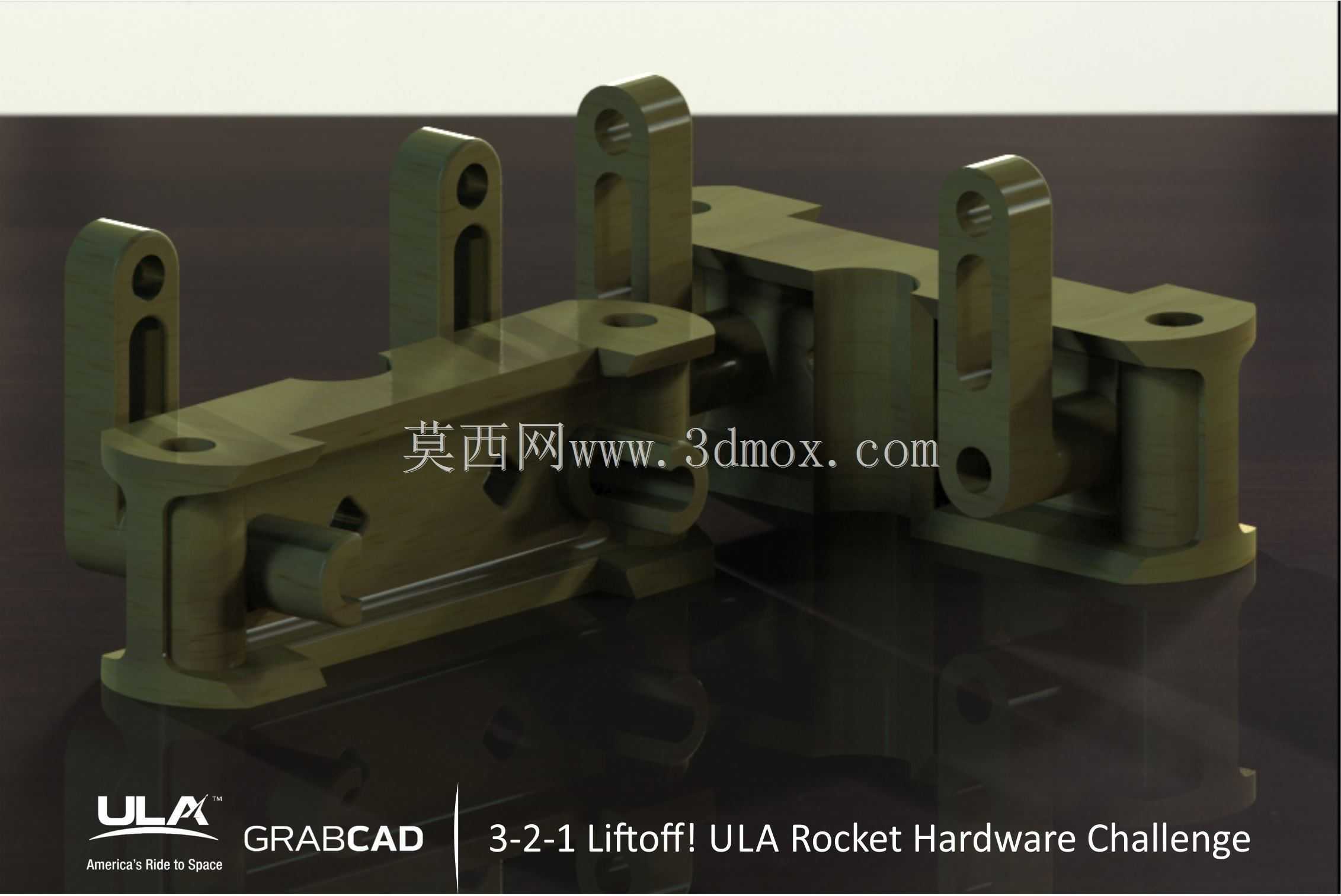

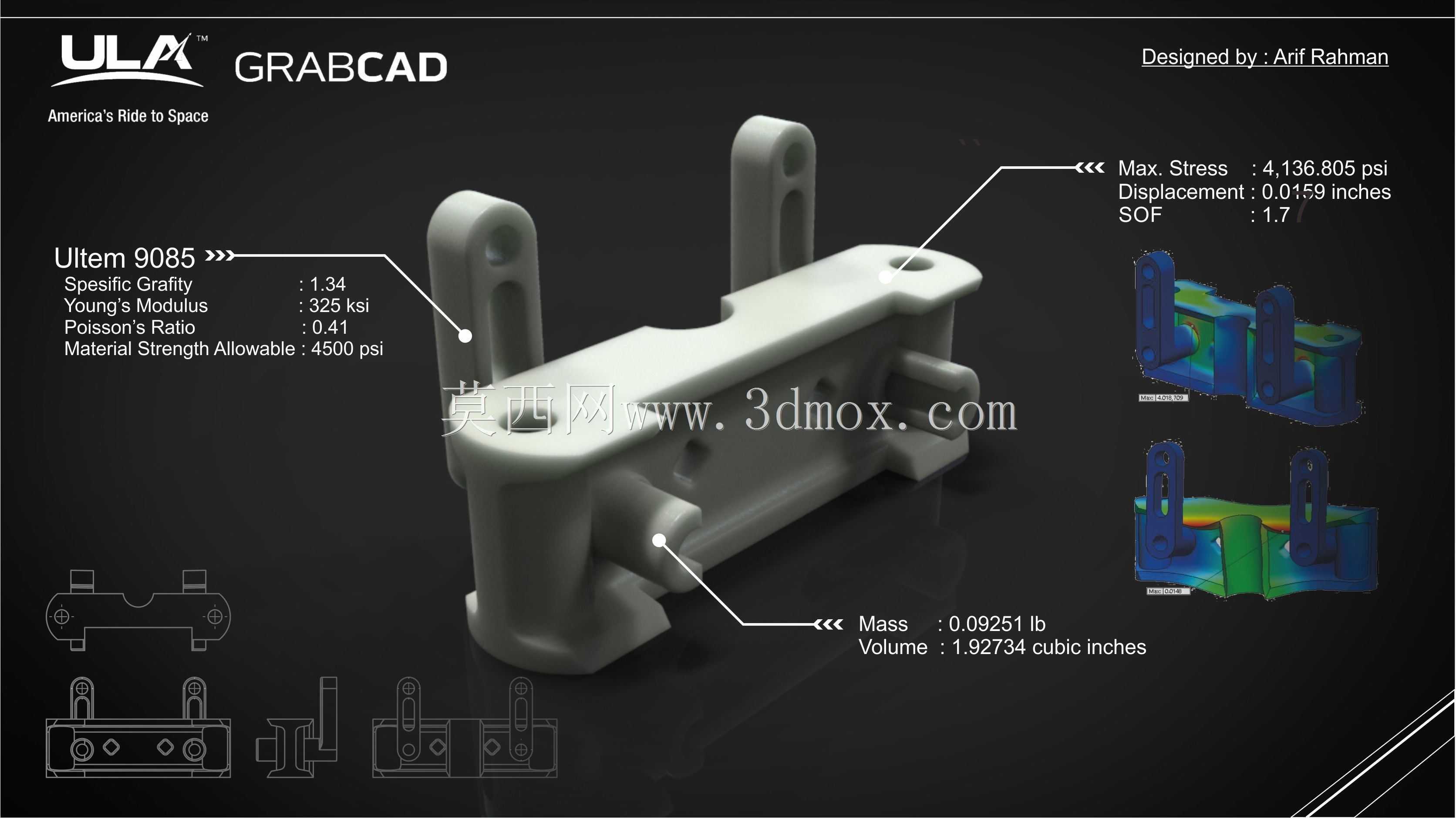

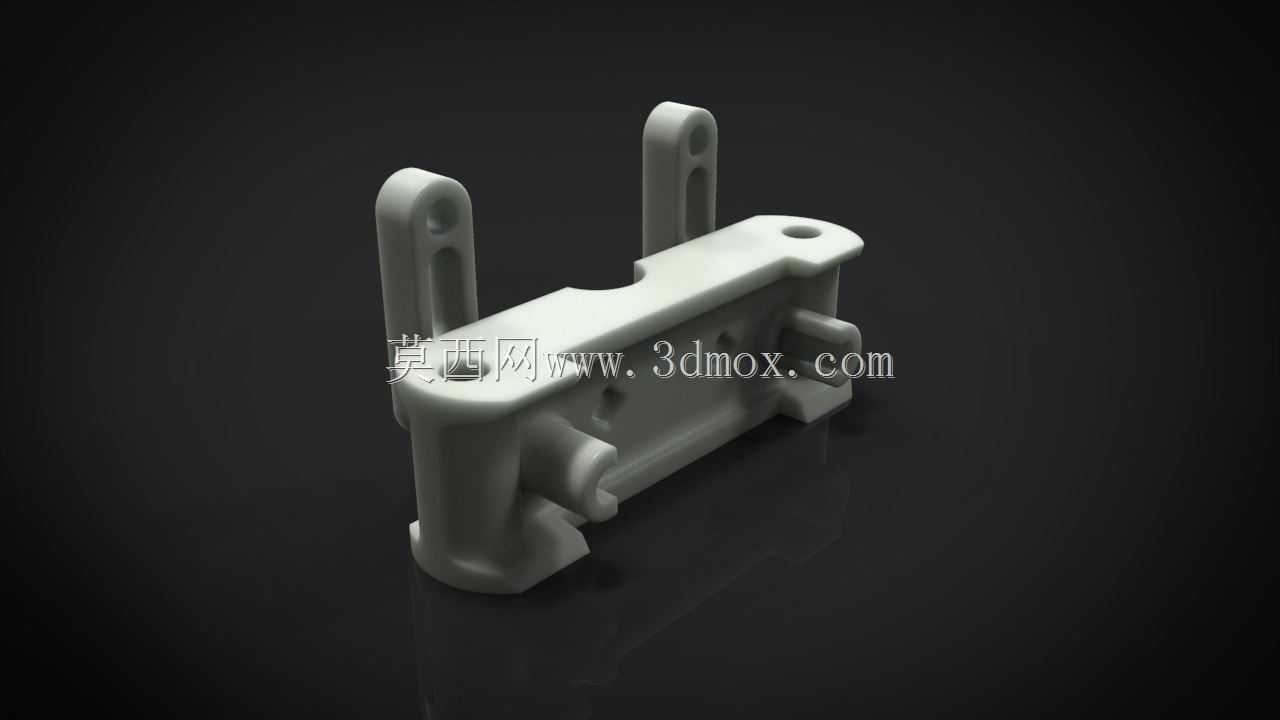

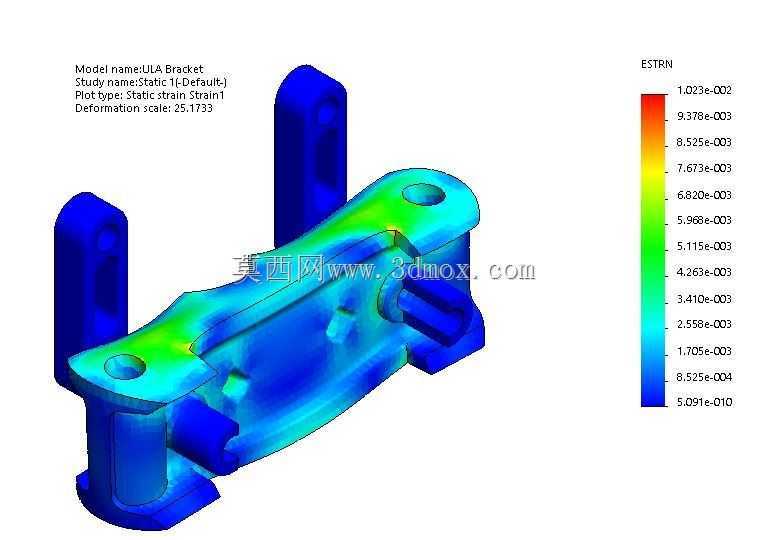

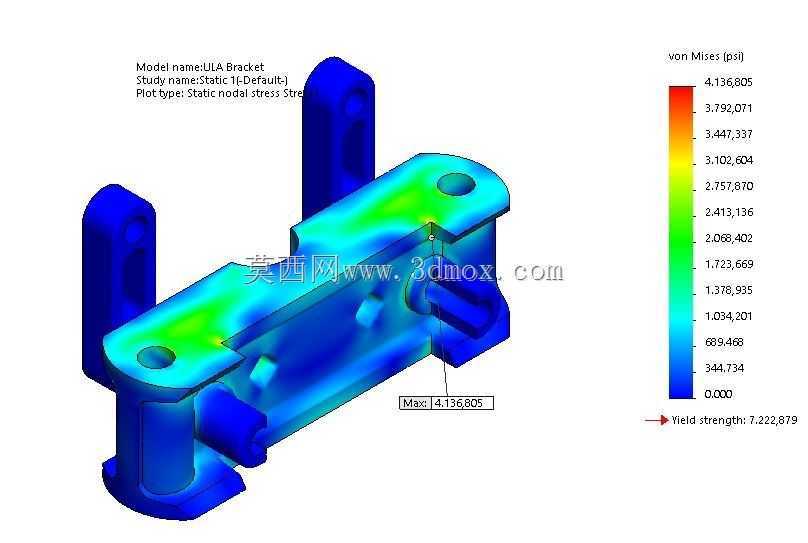

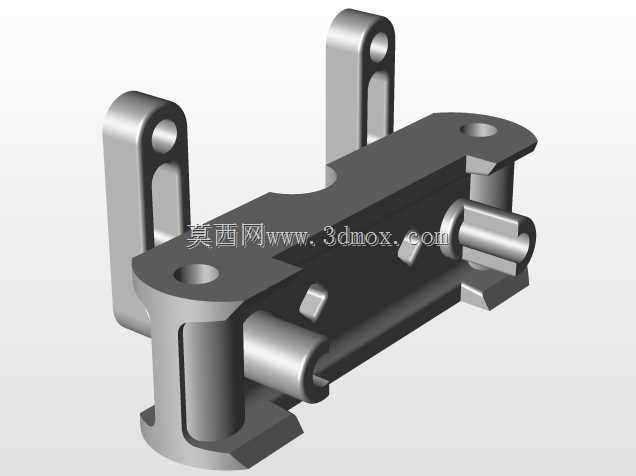

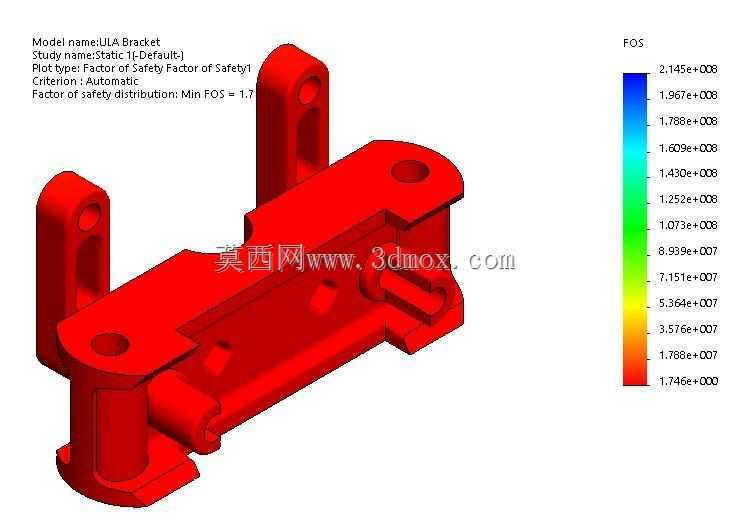

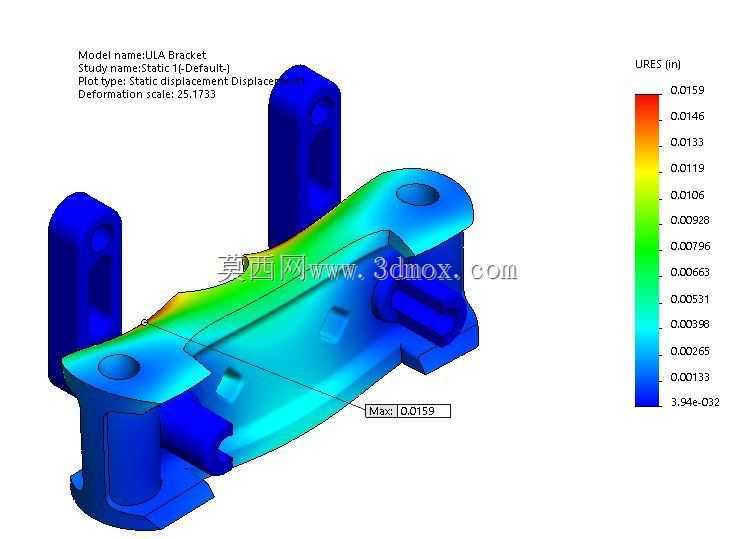

这类托梁支撑结构主要应用于航天运载设备的舱内载荷挂载场景，承担舱内仪器、管线组件的定位与载荷传递作用，在发射阶段的过载、振动工况下，需要保证挂载部件的位置精度不发生偏移，避免相邻组件出现干涉碰撞。从结构受力逻辑来看，设计时优先考量了刚度优先的设计准则，将最大应力控制在材料许用应力范围内，预留足够的安全裕度，避免交变载荷下出现疲劳失效。整体采用对称式的支耳布局，两个向上延伸的支耳开设长圆形安装孔，可适配安装过程中的少量位置公差，降低装配时的对位难度，支耳与主梁的过渡位置采用大圆角平滑过渡，消除应力集中点，避免载荷峰值出现在结构转角位置。主梁主体采用变截面设计，在受力较大的中部区域保留足够的截面厚度，在受力较小的边缘区域做减薄处理，在保证整体刚性的前提下尽可能降低结构自重，匹配航天设备对重量控制的严苛要求。底部设置的定位凸台可与安装基座的凹槽配合，装配时可快速完成初定位，减少紧固件调整的工作量，凸台周边的预留间隙可容纳装配公差，避免出现安装卡滞。结构上预留的多个通孔分别承担紧固件穿装、管线避让的作用，无需在装配时额外进行二次加工，适配模块化装配的作业流程。从安装边界来看，两支耳的中心距、底部安装面的平面度都做了对应公差约束，安装时可直接与对应基座贴合，不需要额外增加调整垫片，支耳上的长孔调节范围可覆盖相邻组件的累计装配误差，降低整体装配的精度要求。结构表面的受力过渡区域都做了圆弧处理，没有尖锐棱角，既可以减少加工时的应力残留，也能避免装配过程中划伤操作人员或相邻管线。在实际使用中，这类结构需要同时承受垂向的过载载荷与横向的振动载荷，因此设计时对两个方向的形变都做了约束，保证最大位移量在允许范围内，不会因为结构形变导致挂载的仪器精度受影响。材料选用上匹配高强度工程塑料的加工特性，可通过机加工或增材制造方式快速成型，适配小批量定制化的生产需求，结构的壁厚设计均匀，避免注塑或烧结成型时出现缩孔、变形等缺陷，成型后不需要大量的后处理工序即可直接投入装配使用。
