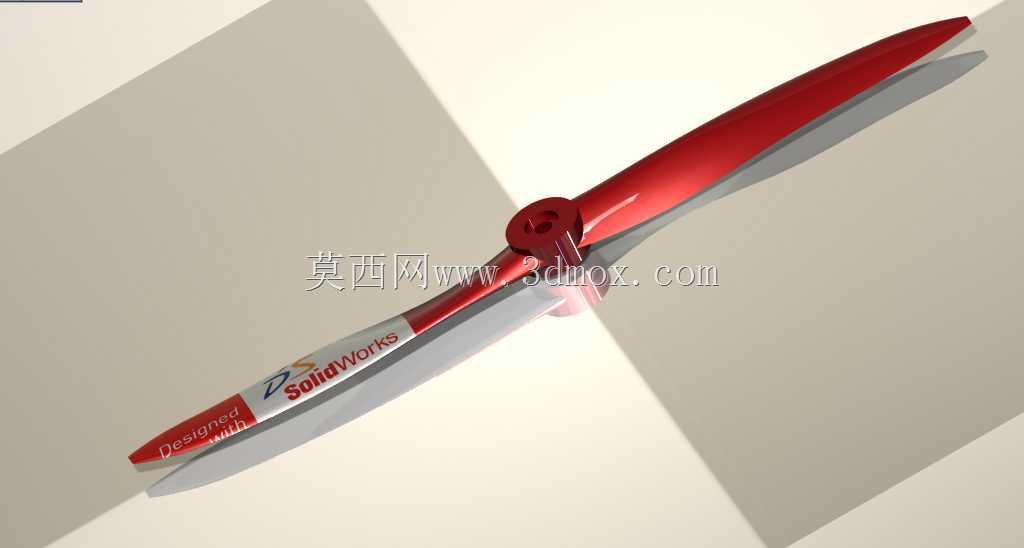

小型航模动力螺旋桨叶片结构设计

这款螺旋桨叶片主要适配小型电动航模、微型多旋翼飞行器以及小型固定翼航测无人机的动力输出端，作为直接与空气作用产生推力的核心部件，其气动外形直接决定动力系统的推进效率与飞行稳定性。从结构设计来看，叶片采用翼型截面渐变设计，从根部到梢部弦长逐步收窄，扭转角沿展向连续变化，能够在不同旋转半径位置匹配对应线速度下的最佳攻角，减少气流分离带来的能量损失，同时降低旋转过程中的气动噪声。根部设置的安装孔位与定位凸台，可直接匹配常用航模电机的输出轴规格，安装时无需额外定制转接件，定位凸台能够限制叶片安装周向位置，保证两片桨叶安装后动平衡精度符合高速旋转要求，避免飞行过程中出现振动导致电机轴承异常磨损。叶片整体采用流线型曲面过渡，前缘做了小圆角钝化处理，能够降低飞行过程中细小杂物碰撞前缘导致的结构损伤，后缘厚度沿展向逐步减薄，优化气流脱离桨面的流场状态，减少涡流产生的阻力。在实际应用场景中，这类小尺寸螺旋桨可适配起飞重量在1千克以内的微型航模，也可作为小型室内穿越机的动力桨使用，在低速飞行状态下能够提供足够的静推力，同时在高速巡航阶段保持较高的推进效率，降低动力电池的能量消耗，延长航模续航时间。设计过程中重点考虑了安装边界的适配性，根部安装座的厚度与直径尺寸匹配常规22系列、23系列外转子无刷电机的安装面尺寸，安装孔的孔径公差控制在合理范围，既保证装配时的便利性，又能避免安装间隙过大导致的桨叶晃动。叶片的曲面造型充分考虑了注塑成型的工艺可行性，曲面拔模角度均匀，没有出现倒扣结构，后续开模量产时可直接采用一体注塑工艺成型，无需额外的抽芯结构，能够有效降低量产加工成本。同时叶片的重心位置沿展向做了配平设计，单片桨叶的重心靠近根部位置，减少高速旋转时的离心力对电机轴的径向载荷，提升动力系统的整体使用寿命。在结构强度方面，叶片根部与安装座的衔接位置做了圆弧过渡加强，避免应力集中导致的高速旋转断裂问题，桨叶主体厚度从根部到梢部逐步递减，在保证结构刚度满足旋转离心力要求的前提下，尽可能降低桨叶自身重量，减少动力系统的转动惯量，提升电机的油门响应速度。
