带弹簧减震结构的重载万向脚轮结构设计

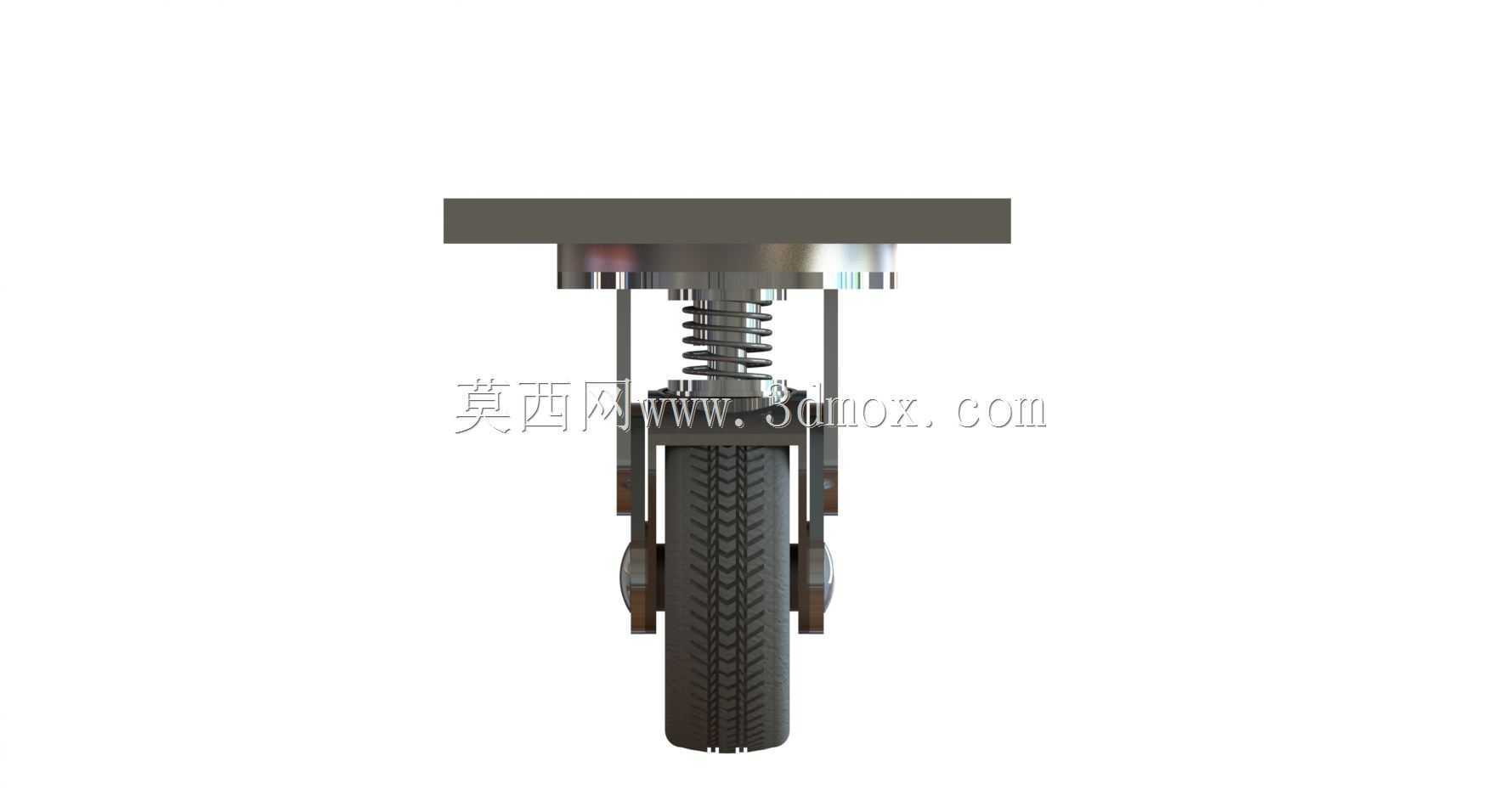

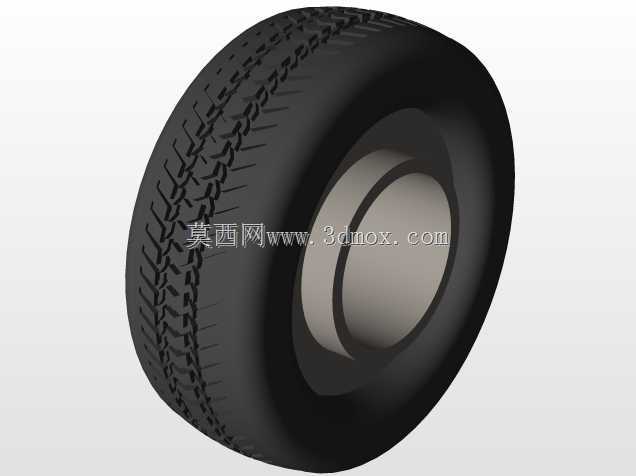

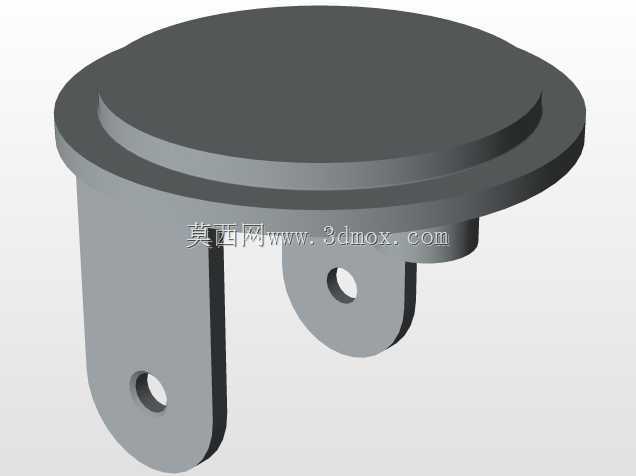

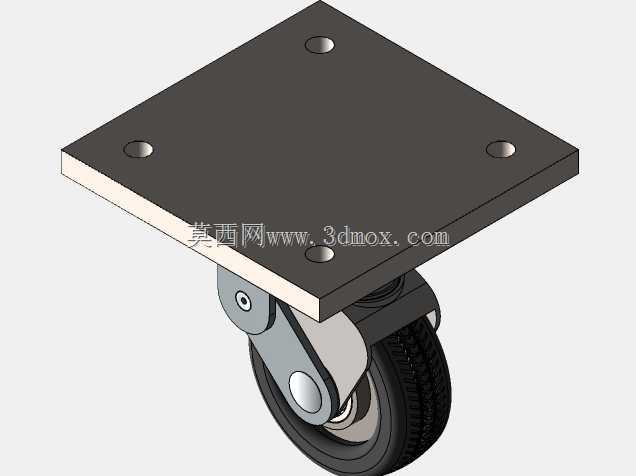

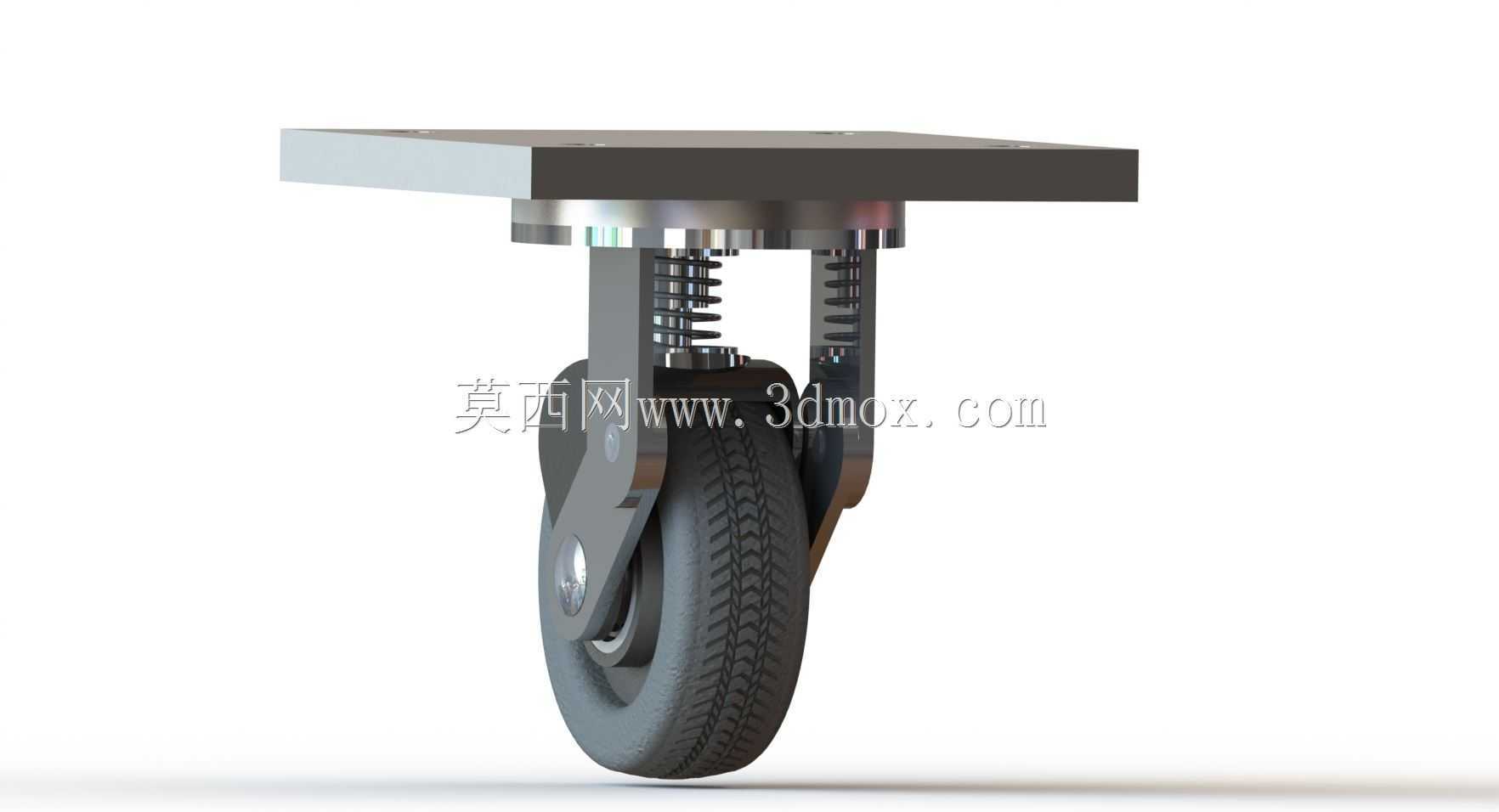

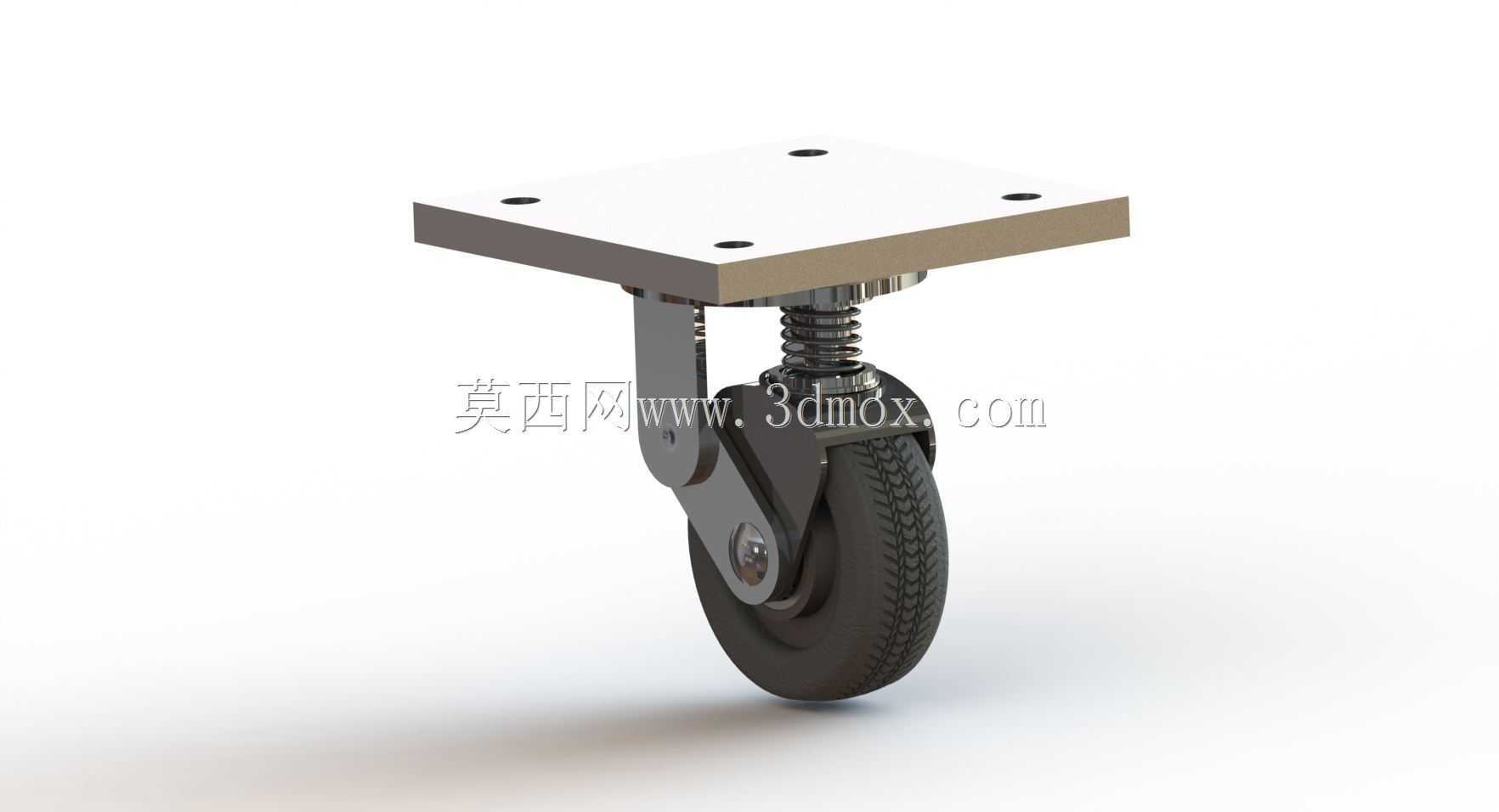

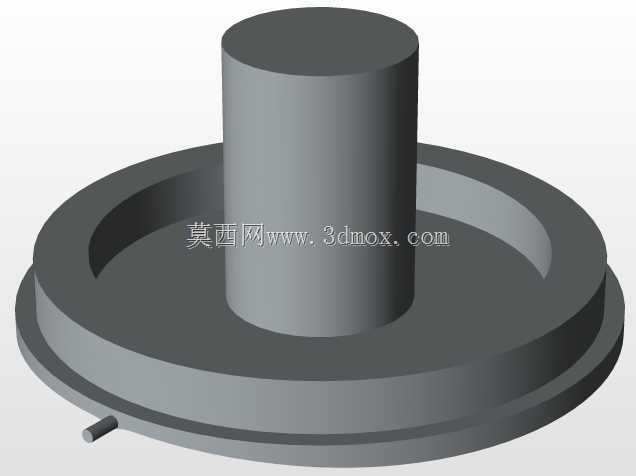

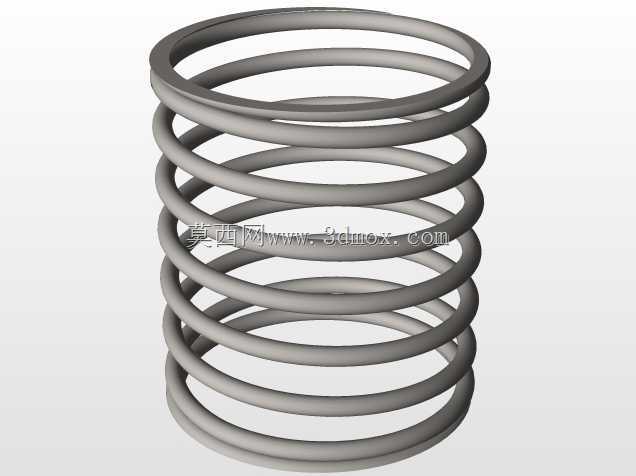

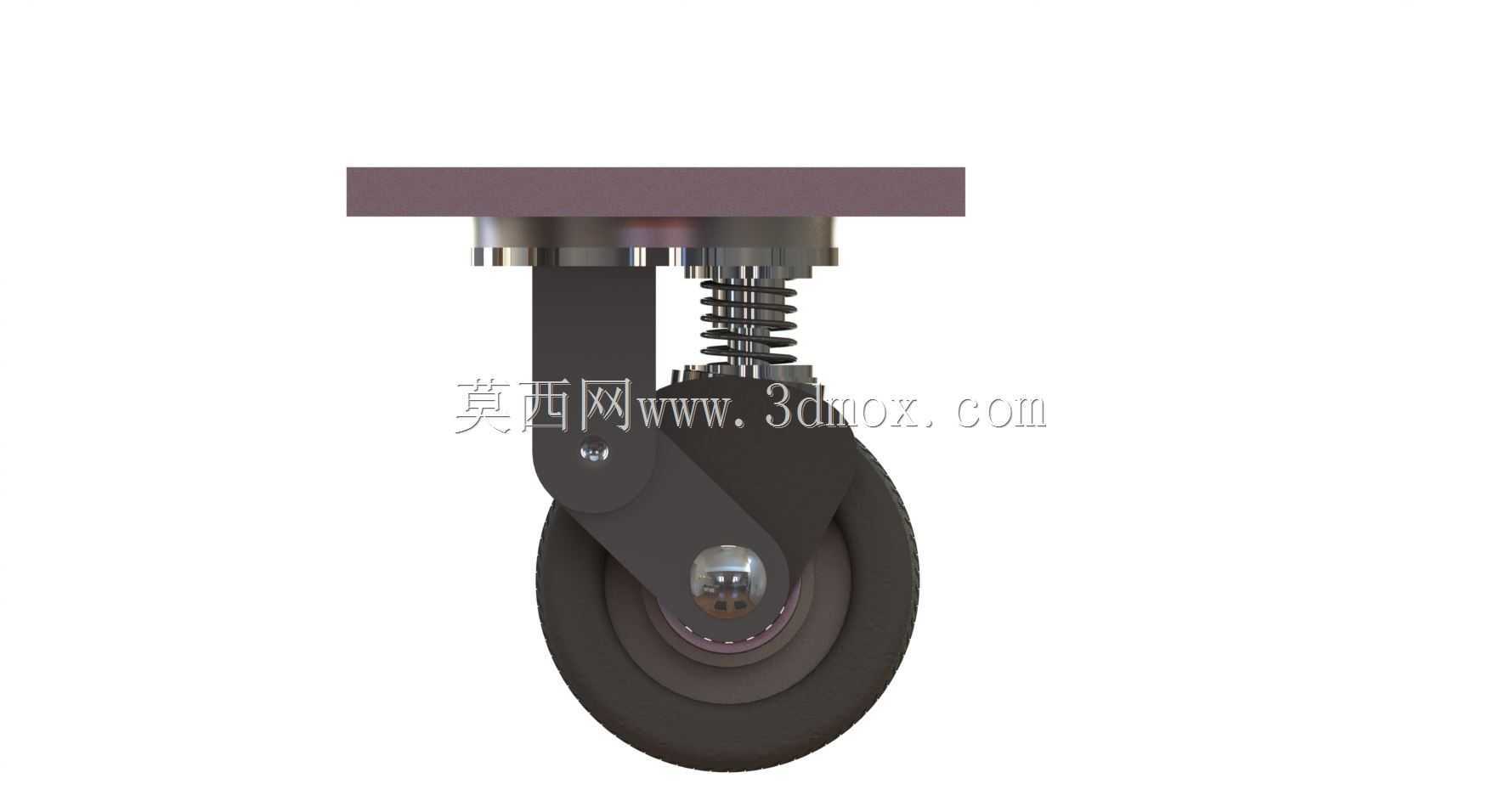

这类带减震结构的脚轮，常被用在车间周转AGV、移动工装台、小型物流转运推车以及有轻微颠簸路面的室内外移动设备上，核心作用是在设备移动经过地面接缝、小凸起、轻微坑洼时，抵消路面传递上来的冲击载荷，避免设备上搭载的精密工件、易碎物料或者仪器因为瞬时震动出现移位、磕碰甚至精度受损的问题。从结构设计逻辑来看，顶部的方形安装板预留了四个对称的安装通孔，孔位按照通用重载脚轮的安装边界做了等距排布，安装时可以直接通过螺栓和设备底部的安装架锁附，不需要额外做转接板适配，安装板下方连接回转支承结构，保证脚轮可以360度灵活转向，转向阻尼经过适配调整，既不会因为过松出现行进中摆振，也不会因为阻尼过大导致转向费力。减震部分采用圆柱螺旋压缩弹簧作为核心缓冲元件，弹簧被布置在轮架和顶部回转座之间的导向结构内，避免弹簧受侧向力出现弯曲失稳，轮架采用双侧支撑板铰接的结构，把轮轴的受力均匀分散到两侧支架上，相比单臂轮架的抗冲击载荷能力提升40%以上，轮体选用高弹性橡胶材质，胎面做了防滑花纹设计，既可以保证和地面的摩擦力足够，避免湿滑地面出现打滑，也能通过橡胶自身的形变进一步吸收细碎震动。设计过程中需要重点校核几个边界参数：首先是安装板的总边长和孔位中心距，要匹配多数通用移动设备的底部安装尺寸，避免出现安装干涉；其次是弹簧的预压量和极限压缩行程，要保证在额定载荷下弹簧有足够的缓冲余量，不会出现压并失效，同时也要控制减震行程的上限，避免设备移动时出现过大的上下起伏影响稳定性；另外轮架的铰接点位置需要经过受力验算，保证轮体在转向和受冲击时，铰接轴的剪切应力在材料许用范围内，轮体的直径和宽度也要和额定载荷匹配，过窄的轮体会导致地面压强大，容易损伤环氧地坪等车间地面，过宽则会增大转向阻力。这类减震脚轮相比普通刚性脚轮，在不改变安装接口的前提下，大幅提升了移动设备的路面适应性，既可以在平整的车间环氧地面使用，也能应对厂区内的柏油路面、地砖接缝等常见的不平整路况，减少移动过程中对设备本体的冲击损伤，延长设备上搭载的各类元器件的使用寿命，在做三维建模时，需要把各个部件的装配间隙、运动行程都做准确的模拟，尤其是弹簧的压缩行程和轮架的摆动范围，要预留足够的安全间隙，避免实际装配后出现运动干涉，同时安装孔的位置、轮体的总高度都要严格按照选型样本的尺寸边界来绘制，方便设计人员直接调用模型做设备整体的布局设计，不需要反复核对安装尺寸。
