卡塔尔世界杯主题旋转脚轮结构设计

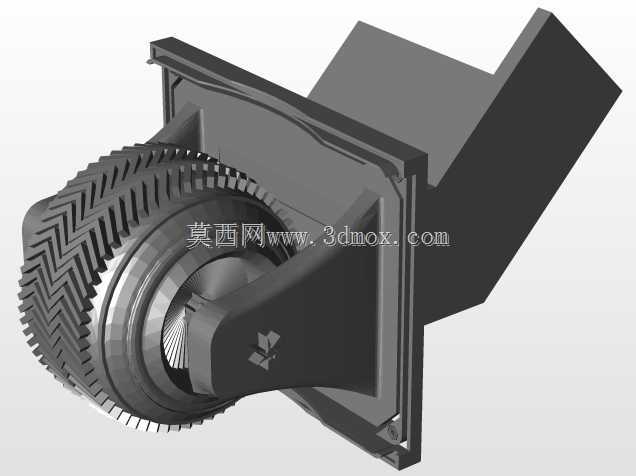

这款旋转脚轮的三维结构围绕重载移动与转向灵活性展开，轮体采用人字纹橡胶胎面设计，胎纹深度与排布经过优化，在环氧地坪、水泥地面、瓷砖地面等常见工业场景下均可提供足够抓地力，同时降低推行过程中的滚动阻力。轮芯内部集成轴承支撑结构，可承受径向载荷与少量轴向冲击，适合在物流台车、设备机架、展示柜、移动工作台等需要频繁移位的载体上使用。

从安装边界看，脚轮上部预留标准安装板与连接孔位，设计时需要重点核对安装孔距、板厚以及回转半径。旋转支架在满载状态下会绕主销轴完成360度转向，因此在整机布局中必须留出足够的转向避让空间，避免轮体与设备底梁、线缆桥架或周边护板发生干涉。主销轴区域采用加厚转体结构，将垂直载荷传递至支架两侧，减少单点应力集中；支架侧板与轮轴连接处设置加强过渡，在遇到门槛、轨道接缝或地面凸起时，能够吸收部分冲击载荷。

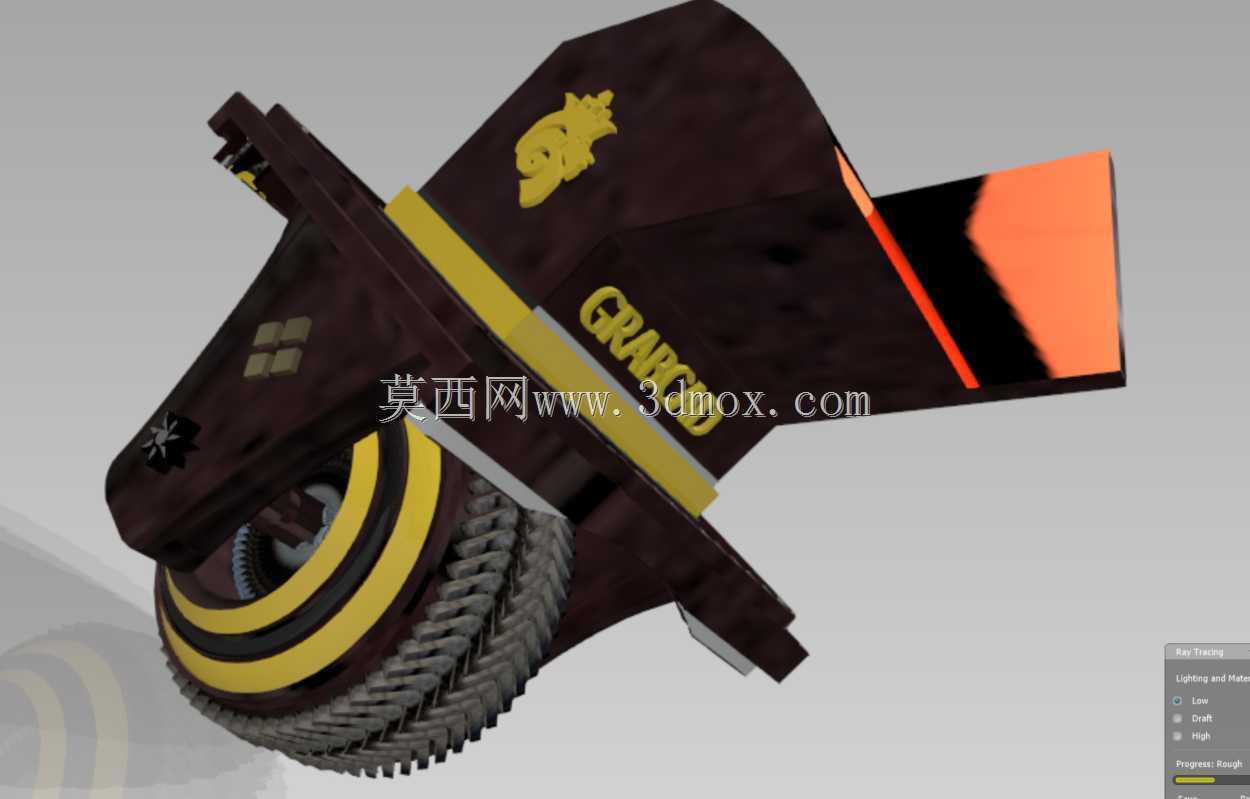

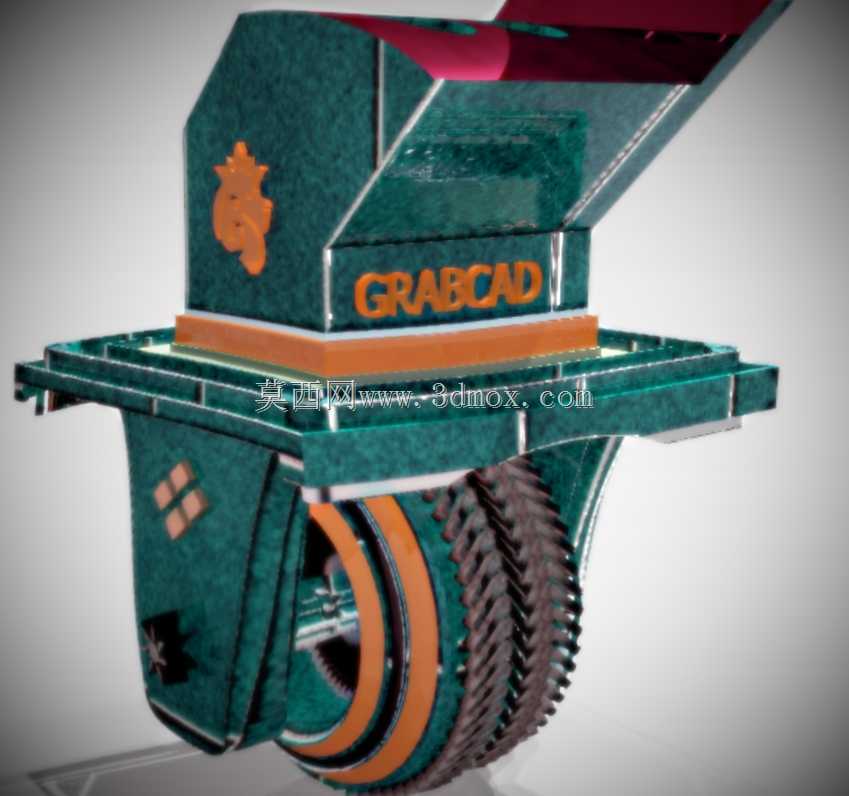

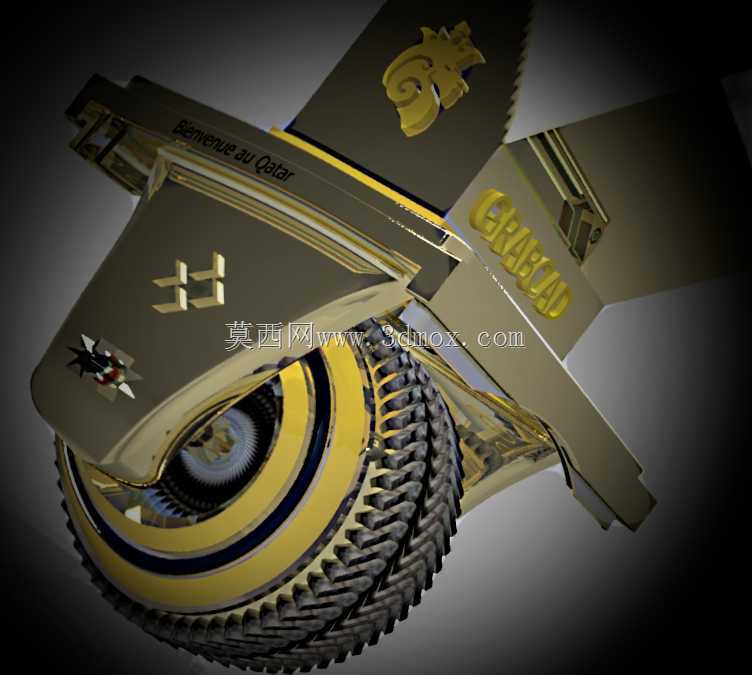

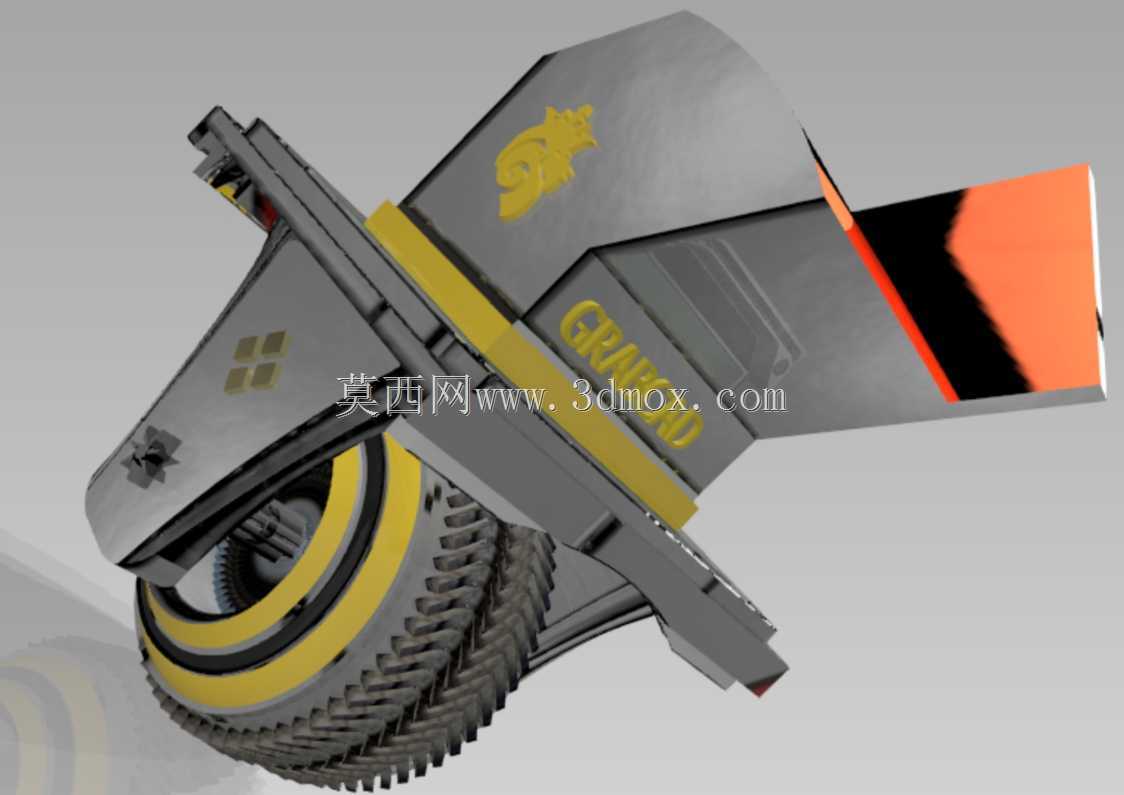

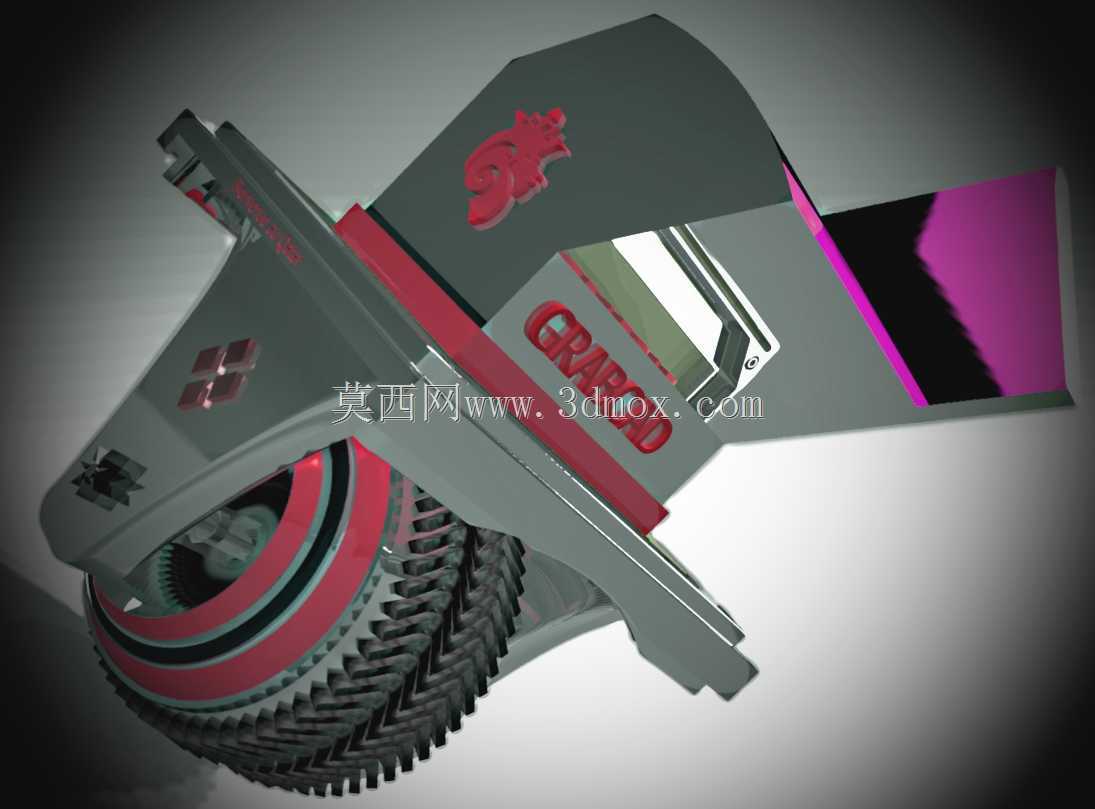

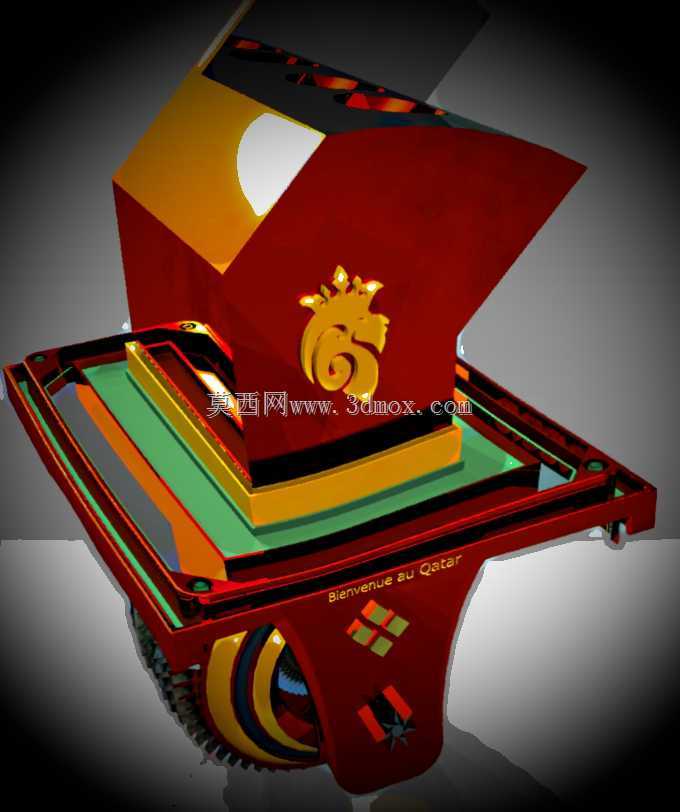

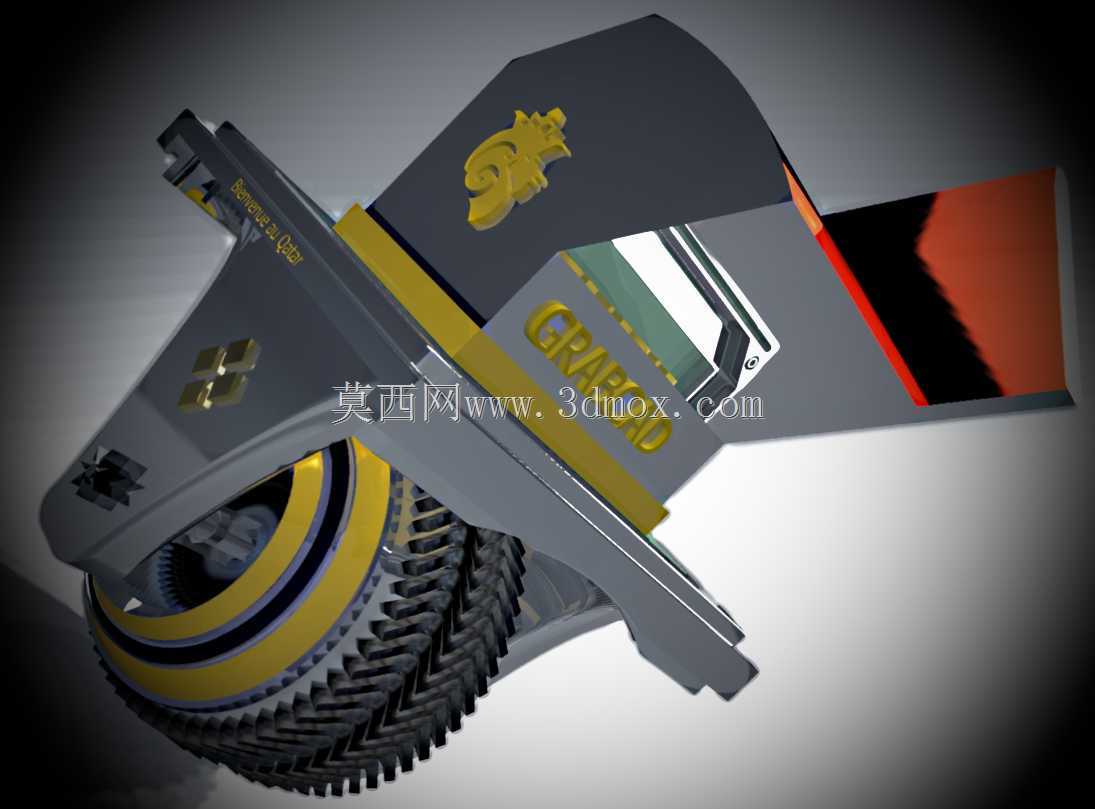

该模型在结构表达上完整呈现了轮体、支架、安装板、转体和装饰外罩之间的装配关系。轮面采用分层设计，外层为弹性接触层，内层为刚性支撑圈，既保证行走静音效果，又维持轮体形状稳定。支架外形并非简单直板折弯，而是通过曲面过渡形成包覆式防护，能够阻挡部分灰尘、纤维和切屑进入轮轴区域。顶部装饰罩结合主题化造型处理，在不影响安装与承载的前提下提升外观辨识度，适用于商业展示设备、主题活动展台以及对外观有要求的移动载体。

设计思路上，旋转功能与承载能力需要同时平衡。若只追求小体积，支架壁厚和轴承尺寸会被压缩，长期使用后容易出现转向卡滞；若过度加强结构，则会增加整体高度，影响设备离地间隙与重心。该方案将回转支撑布置在靠近载荷中心的位置，使转向力矩更平顺，推行时不易出现摆振。轮径选择兼顾越障能力与安装高度，较大的轮径可以降低越过地面缝隙时的阻力，但也会抬高设备底面，因此在选型阶段应结合设备总高、脚轮布置数量以及预计单轮载荷综合确认。

在实际应用中，四只脚轮通常按两定两转或四转方式布置。两定两转适合直线移动较多、转向半径受限的通道环境；四只全转向脚轮则适合狭小空间内的横向移位与对位，但对地面平整度要求更高。模型中可直接测量安装板尺寸、孔位坐标、轮宽、总高和回转包络，这些数据可用于底盘开孔、支架焊接以及后续运动干涉检查。对于结构设计人员而言，该模型不仅体现了脚轮的基本承载与转向逻辑，也展示了外观护罩与机械主体协同设计的方法。
