巴尔沙木轻木构架式梭鱼航模飞机结构

这款轻木构架式航模的结构设计，完全围绕低速固定翼航模的飞行需求展开，核心采用巴尔沙木作为主结构材料，依托材料轻质、易加工、比强度合适的特性，搭建全机镂空桁架式骨架，在保证结构刚度满足飞行载荷要求的前提下，尽可能降低整机自重，提升航模的升阻比与滞空性能。从实际应用场景来看，该结构主要面向休闲航模飞行、航模教学组装、静态模型展示三类场景，组装过程中可帮助爱好者理解全尺寸飞机的传力路径设计逻辑，飞行场景下适配低功率动力系统即可完成起飞、巡航、基础特技动作，对起降场地的要求较低，平整的草坪、硬质铺装路面均可完成起降操作。

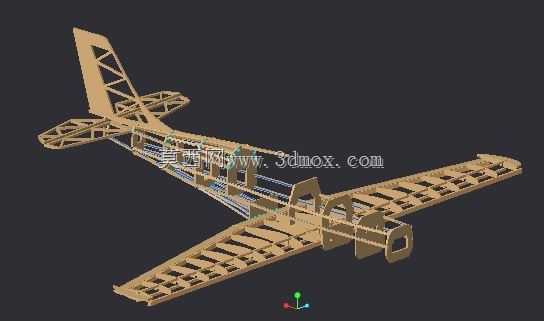

设计思路上，全机采用分段式骨架搭建逻辑，机翼部分采用前后梁加翼肋的经典布局，翼肋按照预设的翼型轮廓切割出定位缺口，前后缘采用定型木条完成轮廓约束，每片机翼的翼肋间距经过载荷校核，在大迎角飞行时机翼蒙皮不会出现明显的凹陷形变，同时机翼与机身的连接位置预留了插接安装位，可快速完成机翼的拆装，方便日常运输与存放。机身部分采用纵梁加隔框的桁架结构，从机头动力安装位到机尾尾翼连接位，隔框的尺寸按照机身流线型轮廓逐步过渡，每个隔框上都预留了纵梁穿装的定位槽，组装时无需额外做定位标记即可完成对齐，有效降低组装过程中的对位误差；机头位置的隔框做了局部加厚处理，用来承接动力系统、电池的安装载荷，避免动力震动导致骨架连接处出现松脱。尾翼部分同样采用构架式结构，平尾与垂尾的骨架预留了与机身尾段的铰接安装位，可根据飞行需求微调舵面的中立位置，适配不同的飞行重心配置。

安装边界方面，全机骨架的所有连接位均预留了标准的航模配件安装空间，机头位置的电机安装座可适配常见的22系列外转子无刷电机，机身中部的设备舱预留了电调、接收机、电池的安装空间，隔框上的走线槽可规整布置所有设备连接线，避免飞行过程中线路移位影响舵面动作；机翼与机身的插接位采用标准的碳杆加强设计，插接深度经过反复验证，既可以保证飞行过程中机翼不会出现松脱，也不会因为插接过深导致拆装困难。舵面的铰链安装位在骨架切割时就预留了安装缝隙，粘贴蒙皮后可直接完成舵面铰接，无需额外对骨架做切削修整。整个骨架的所有杆件连接处均采用斜接定位设计，粘接时的接触面积足够大，配合常用的航模专用胶水即可达到足够的连接强度，飞行过程中做基础特技动作时，骨架不会出现结构性形变，日常轻微的起降碰撞也不会出现大面积的骨架断裂，维修时仅需更换损坏的局部杆件即可，维护成本相对较低。
